Trzymacze elektromagnetyczne Elfri
Trzymacze Elfri do drzwi przeciwpożarowych i dymoszczelnych
Trzymacze elektromagnetyczne Elfri są stosowane w systemach odcięć ogniowych do utrzymywania drzwi przeciwpożarowych lub dymoszczelnych w pozycji otwartej podczas normalnej eksploatacji. Po zaniku zasilania albo po sygnale zwolnienia z centrali sterującej trzymacz przestaje utrzymywać zworę, a skrzydło może zostać zamknięte przez samozamykacz.
Rola trzymaczy Elfri w systemie odcięć ogniowych
Trzymacz elektromagnetyczny nie zastępuje samozamykacza i nie zamyka drzwi samodzielnie. Jego zadaniem jest czasowe utrzymanie skrzydła w pozycji otwartej. W chwili zaniku napięcia albo po sygnale alarmowym urządzenie zwalnia drzwi, a zamknięcie realizuje układ samozamykający.
Takie rozwiązanie pozwala pogodzić codzienną komunikację w obiekcie z wymaganą funkcją oddzielenia przeciwpożarowego lub dymoszczelnego. Dobór powinien obejmować trzymacz, zworę, sposób montażu, samozamykacz, centralę sterującą i logikę sygnału pożarowego.
Najważniejsze zasady doboru
Miejsce montażu
Model należy dobrać do realnego miejsca przytrzymania skrzydła: na ścianie, przy posadzce albo z wykorzystaniem elementu dystansowego.
Siła trzymania
Siła trzymania musi być oceniana razem z masą skrzydła, położeniem punktu przytrzymania i pracą samozamykacza.
Geometria skrzydła
Poprawna praca wymaga stabilnego styku elektromagnesu ze zworą, bez przekoszenia, ocierania i naprężeń w punkcie przytrzymania.
Logika sterowania
Trzymacz powinien zostać zwolniony zgodnie ze scenariuszem pożarowym, z zachowaniem współpracy z centralą sterującą i SSP.
Produkty i akcesoria Elfri

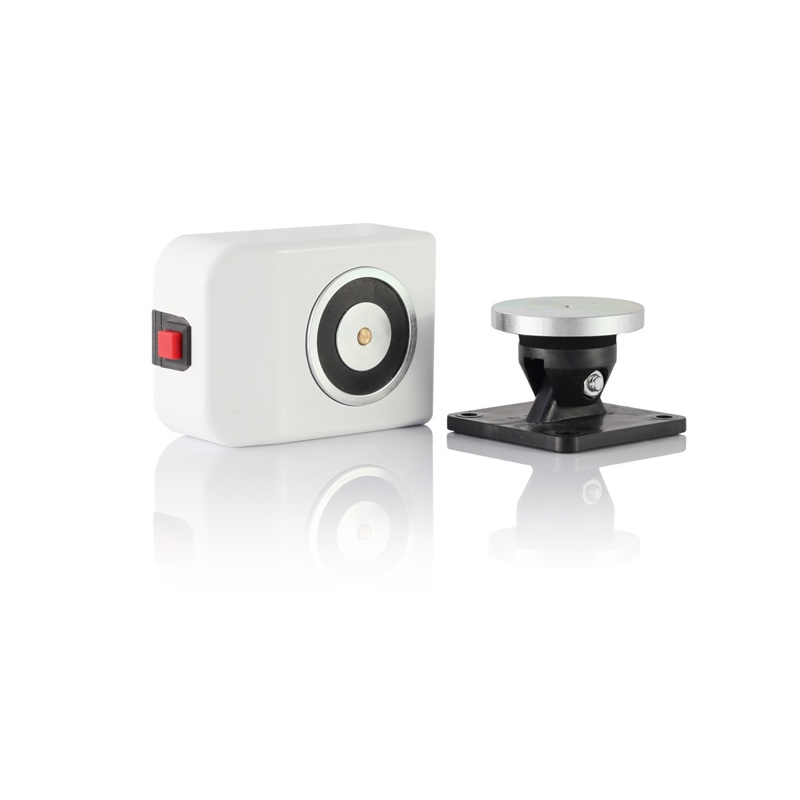

Elfri S2
Ścienny trzymacz elektromagnetyczny do utrzymywania skrzydła drzwiowego w pozycji otwartej. Po odcięciu napięcia zwalnia drzwi do samoczynnego zamknięcia.
Zobacz produkt
Elfri S3
Podłogowy trzymacz elektromagnetyczny stosowany tam, gdzie montaż ścienny jest utrudniony albo niewskazany ze względu na układ przejścia.
Zobacz produktElfri S03
Element montażowy stosowany przy dopasowaniu układu trzymacza do położenia skrzydła i miejsca instalacji. Dobór należy potwierdzić z dokumentacją techniczną.
Pobierz kartęElfri S03130
Akcesorium do konfiguracji montażu trzymacza, wykorzystywane do prawidłowego ustawienia punktu styku elektromagnesu i zwory.
Pobierz kartęPorównanie rozwiązań
| Model | Charakter urządzenia | Typowe zastosowanie | Dobór w praktyce |
|---|---|---|---|
| S2 | Trzymacz elektromagnetyczny ścienny | Utrzymywanie drzwi przeciwpożarowych w pozycji otwartej | Do przejść, w których punkt trzymania można wykonać na ścianie lub konstrukcji bocznej |
| S3 | Trzymacz elektromagnetyczny podłogowy | Układy, w których montaż ścienny jest utrudniony lub niepożądany | Do doboru po sprawdzeniu miejsca przy posadzce, toru ruchu skrzydła i położenia zwory |
| S03 | Element montażowy | Dopasowanie geometrii układu trzymacza | Do stosowania zgodnie z kartą katalogową i wymaganym położeniem punktu styku |
| S03130 | Element montażowy | Korekta ustawienia trzymacza lub zwory | Do konfiguracji wymagających dopasowania wysokości lub odległości montażowej |
Dokumenty do pobrania
Karty katalogowe i katalog trzymaczy elektromagnetycznych Elfri.
Dobór trzymacza Elfri do przejścia
Trzymacz Elfri powinien być dobierany jako element całego układu drzwiowego, a nie samodzielny komponent. Należy sprawdzić typ drzwi, sposób pracy samozamykacza, miejsce montażu, wymaganą geometrię styku magnesu i zwory, sposób prowadzenia przewodu oraz logikę zwolnienia po sygnale alarmowym.
Drzwi mogą pozostawać otwarte tylko w stanie normalnym. W warunkach pożaru trzymacz musi zostać zwolniony, a skrzydło powinno zamknąć się samoczynnie zgodnie z funkcją oddzielenia przeciwpożarowego.
