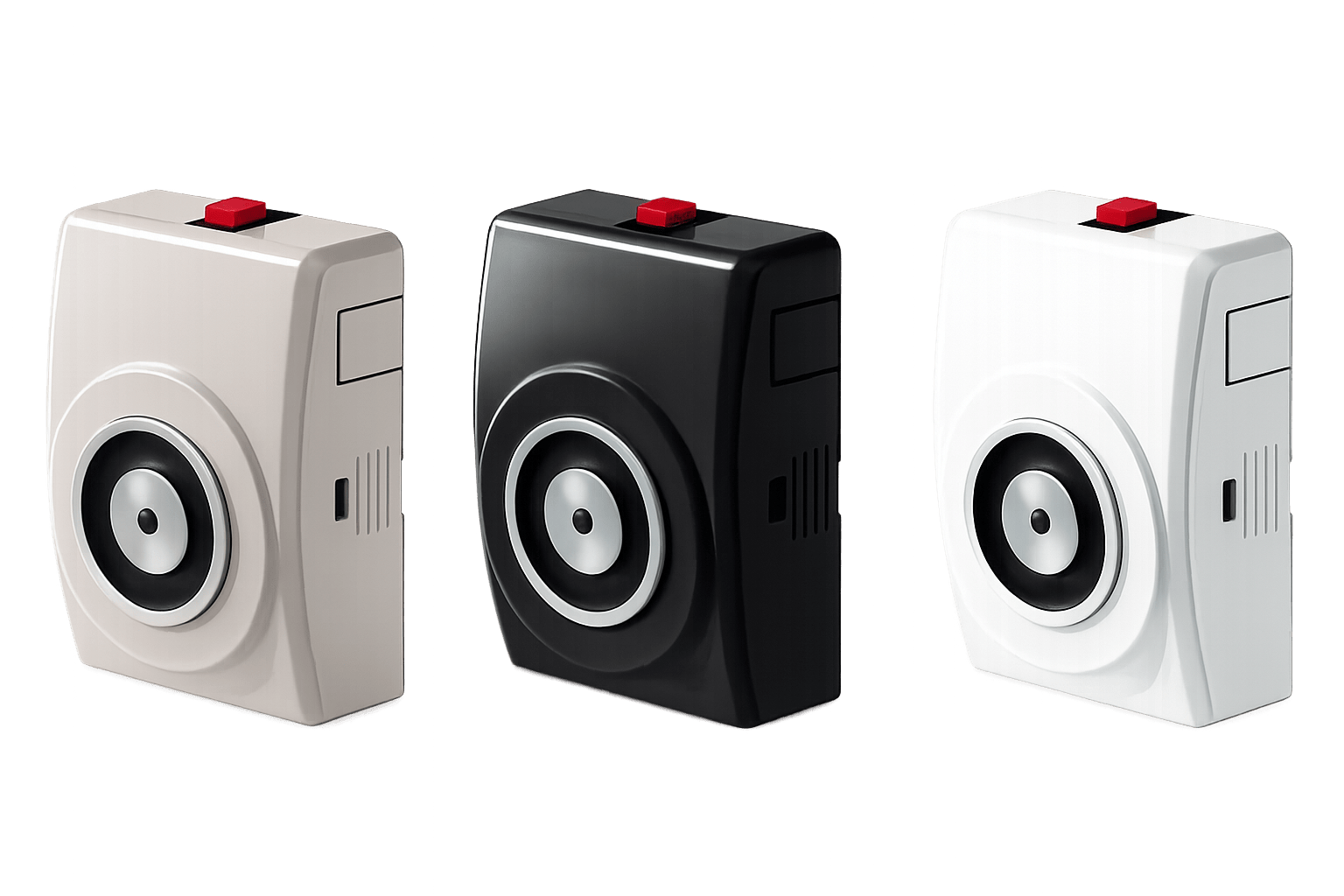

Trzymacz elektromagnetyczny GTR048000A07
Trzymacz elektromagnetyczny GTR048000A07
GTR048000A07 jest ściennym trzymaczem elektromagnetycznym przeznaczonym do współpracy z drzwiami przeciwpożarowymi oraz drzwiami wydzielającymi strefy pożarowe. Jego zadaniem jest utrzymywanie skrzydła w pozycji otwartej podczas normalnej eksploatacji obiektu, a następnie zwolnienie drzwi po zaniku zasilania lub po podaniu sygnału sterującego z instalacji bezpieczeństwa pożarowego. Układ pracuje przy napięciu 24 V DC i zapewnia siłę przytrzymania 400 N.
Do przejść pożarowych i ciągów ewakuacyjnych
Model jest przeznaczony do przejść pożarowych, korytarzy komunikacyjnych i stref, w których drzwi nie powinny utrudniać codziennego ruchu, ale w alarmie muszą wrócić do pozycji zamkniętej.
Grafiki pomocnicze
Na stronie produktu pokazano dodatkowe grafiki związane z budową i montażem trzymacza GTR048000A07.

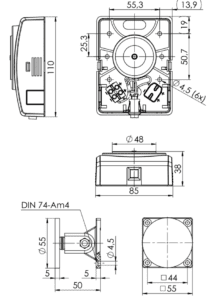

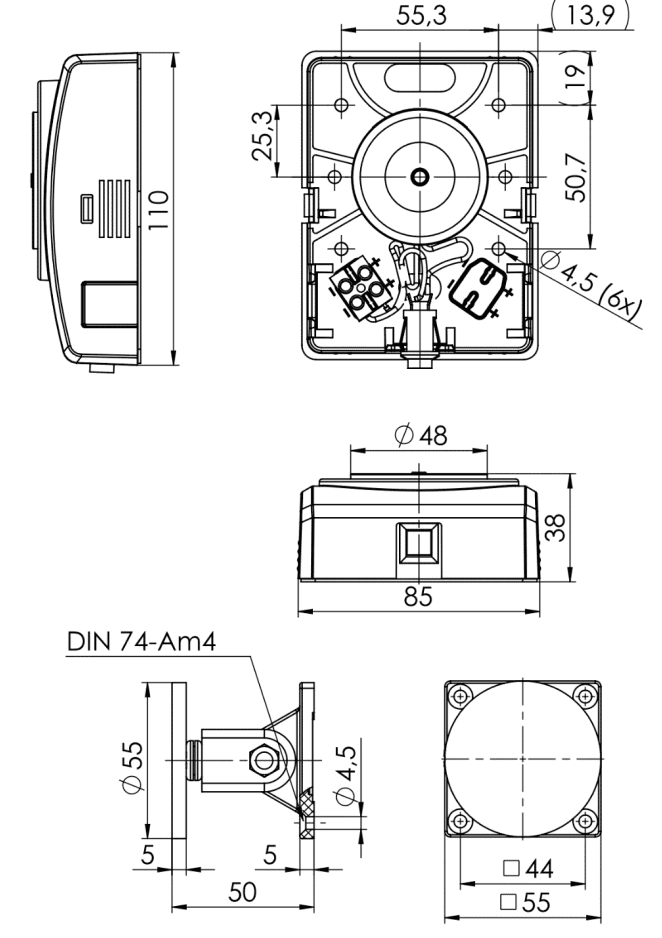

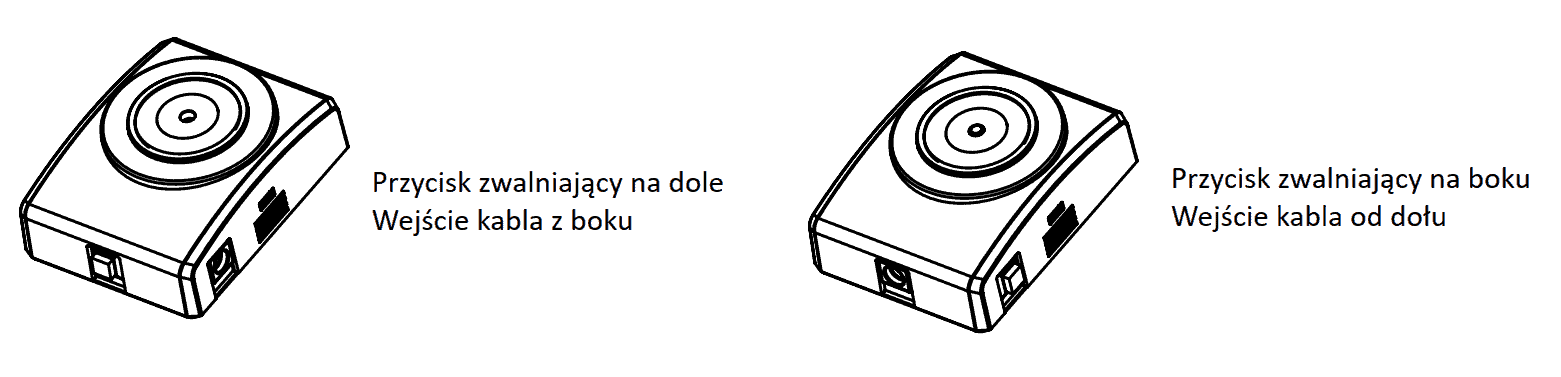

Budowa i widok boczny urządzenia
Schemat montażu i integracji
Zastosowanie i sposób działania
Praca w stanie normalnym
Trzymacz utrzymuje skrzydło w pozycji otwartej podczas normalnej eksploatacji obiektu.
Zwolnienie po alarmie
Po zaniku zasilania lub po podaniu sygnału sterującego z instalacji bezpieczeństwa pożarowego drzwi zostają zwolnione.
Współpraca z osprzętem drzwiowym
Trzymacz nie zastępuje samozamykacza. Jest elementem układu, który utrzymuje drzwi w pozycji otwartej do chwili zwolnienia.
Typowe miejsca zastosowania
Model znajduje zastosowanie w przejściach pożarowych, korytarzach komunikacyjnych i ciągach ewakuacyjnych.
Budowa i sposób działania
Elementy zestawu
GTR048000A07 tworzą dwa zasadnicze elementy: część elektromagnetyczna oraz płytka współpracująca.
Ręczne zwolnienie
Zastosowano wyraźnie widoczny czerwony przycisk ręcznego zwolnienia, co pozwala na lokalne odblokowanie drzwi bez ingerencji w okablowanie lub centralę sterującą.
Wyrzutnik sprężynowy
Układ ma sprężynowy wyrzutnik, który wspomaga rozłączenie po zwolnieniu.
Zabezpieczenia elektryczne
W obwodzie zastosowano diodę zabezpieczającą przed odwrotną polaryzacją oraz diodę tłumiącą przepięcia.
Parametry techniczne GTR048000A07
| Model | GTR048000A07 |
| Typ | Trzymacz elektromagnetyczny ścienny |
| Napięcie znamionowe | 24 V DC |
| Zakres zasilania | 22-28 V DC |
| Pobór prądu | 67 mA |
| Moc znamionowa | 1,6 W |
| Siła przytrzymania | 400 N |
| Cykl pracy | 100% |
| Ręczne zwolnienie | Tak |
| Zabezpieczenia elektryczne | Dioda polaryzacyjna i dioda tłumiąca przepięcia |
| Stopień ochrony | Magnes IP54, część przyłączeniowa IP42 |
| Zakres temperatur pracy | -5°C do +35°C |
| Masa | 630 g |
| Montaż | Magnes na ścianie, zwora na skrzydle drzwiowym |
Montaż i integracja z instalacją
Montaż natynkowy
GTR048000A07 jest rozwiązaniem natynkowym. Część elektromagnesu montuje się na ścianie, a połączenie realizuje się po stronie drzwi.
Geometria styku
Niedokładne ustawienie osi pracy, skręcenie elementów albo nadmierny luz mechaniczny prowadzą do pogorszenia skuteczności przytrzymania i niestabilnej pracy drzwi.
Połączenia elektryczne

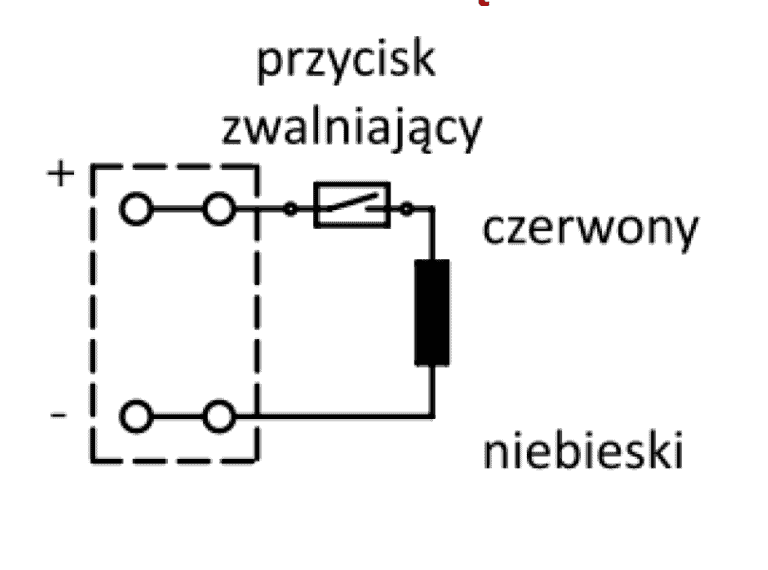

Z punktu widzenia instalacji elektrycznej ważne są połączenia śrubowe oraz biegunowość zasilania.
Praca z centralą
W systemach zamknięć ogniowych poprawna współpraca z centralą, modułem sterującym lub przyciskiem zwalniającym ma bezpośredni wpływ na skuteczność działania przejścia pożarowego w trybie alarmowym.
Dostępne opcje i akcesoria
| Nazwa | Kod produktu | Opis |
|---|---|---|

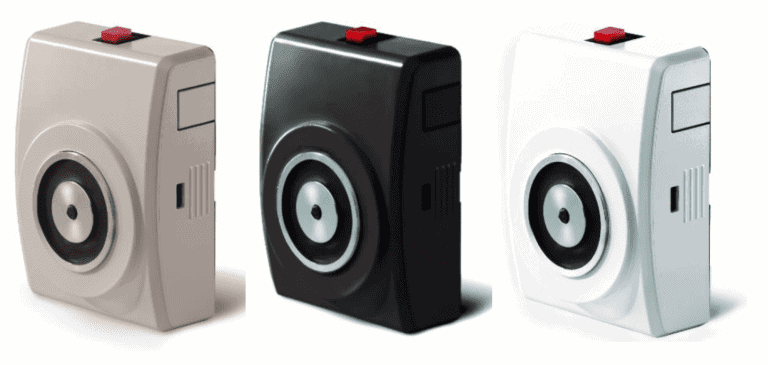

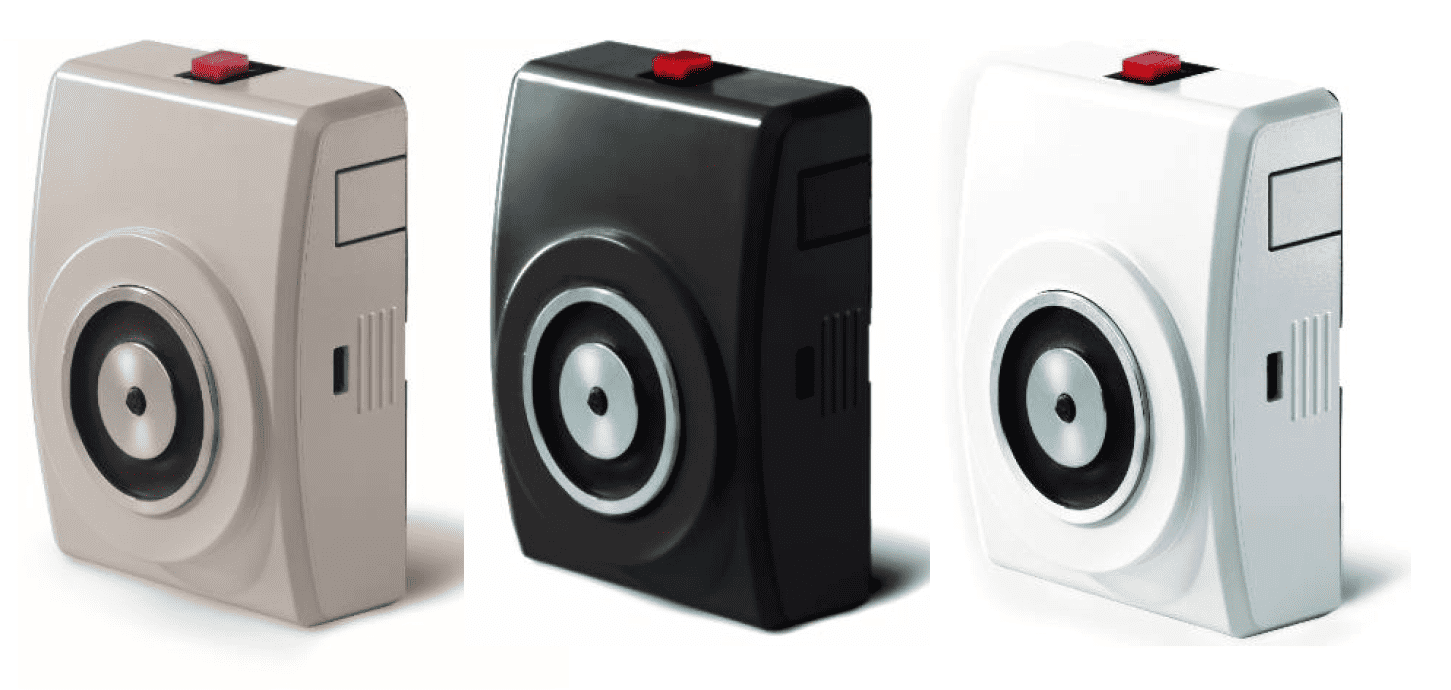

| GTR048000A07 – szary | GTR0480008 | Wersja podstawowa 24V, 400 N, kolor szary |
| GTR048000A07 – biały | GTR0480048 | Wersja w kolorze białym |
| GTR048000A07 – czarny | GTR0480058 | Wersja w kolorze czarnym |
| Uchwyt dystansujący – 150 mm | GTR048000A07800 | Dla montażu trzymacza w oddaleniu od ściany |
| Uchwyt dystansujący – 300 mm | GTR048000A07900 | Do wysokich pozycji montażowych |
| Uchwyt podłogowy | GTR048000A12006 | Adapter do montażu trzymacza GTR na posadzce |
Wnioski użytkowe
GTR048000A07 to technicznie dopracowany trzymacz ścienny do układów zamknięć ogniowych 24 V DC. Zapewnia stabilne przytrzymanie drzwi, ręczne zwolnienie oraz prostą integrację z instalacją sterującą. W praktyce o jakości działania decyduje nie tylko sam model, ale także poprawny dobór samozamykacza, geometrii montażu i logiki zwolnienia całego przejścia pożarowego.
Dokumenty do pobrania
Materiały techniczne i formalne związane z modelem GTR048000A07.
