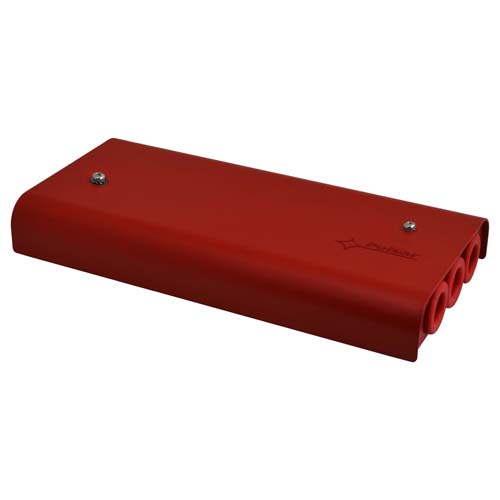

Puszki pożarowe PULSAR
Puszki przeciwpożarowe PULSAR są przeznaczone do instalacji wymagających zachowania funkcjonalności przewodów w warunkach pożaru. Stosuje się je w systemach bezpieczeństwa pożarowego, alarmowania, sterowania oraz zasilania urządzeń ochrony przeciwpożarowej.
Puszki umożliwiają wykonywanie połączeń, przelotów i rozgałęzień w instalacjach elektrycznych, w których istotne jest utrzymanie ciągłości działania obwodów. Dostępne są warianty przelotowe, rozgałęźne oraz modele z bezpiecznikami.
Puszki do połączeń, przelotów i rozgałęzień instalacji pożarowych
Dobór wariantu zależy od liczby przewodów, przekroju żył, sposobu prowadzenia linii oraz potrzeby lokalnego zabezpieczenia obwodu.
Najważniejsze cechy
Puszki przeznaczone do obwodów alarmowania, sterowania i zasilania w systemach bezpieczeństwa pożarowego.
Modele AWOP-PP pozwalają prowadzić przewody przez puszkę bez wykonywania rozgałęzień.
Modele AWOP-PR i AWOP-SR umożliwiają tworzenie punktów rozdziału instalacji.
Puszki z bezpiecznikami pozwalają zabezpieczyć jeden lub dwa obwody w punkcie instalacji.
Gdzie stosować?
- Instalacje sygnalizacji pożaru i alarmowania.
- Obwody sterowania urządzeniami bezpieczeństwa pożarowego.
- Linie zasilające elementy systemów ppoż.
- Połączenia przewodów w trasach wymagających odporności ogniowej.
- Rozgałęzienia i zabezpieczenia obwodów w punktach krytycznych instalacji.
Jak dobrać puszkę?
Najpierw należy określić, czy punkt instalacji ma być wyłącznie przelotem, czy miejscem rozgałęzienia przewodów. Następnie dobiera się liczbę torów, przekrój przewodów oraz ewentualną potrzebę zabezpieczenia obwodu bezpiecznikiem.
W praktyce inny wariant będzie właściwy dla prostego przeprowadzenia przewodów, inny dla rozdziału linii, a jeszcze inny dla obwodu, który wymaga lokalnego zabezpieczenia.
Dostępne grupy produktów
Przelotowe bez bezpieczników
Puszki do prowadzenia przewodów przez punkt instalacyjny bez wykonywania rozgałęzienia. Stosowane tam, gdzie kluczowa jest ciągłość trasy kablowej.
Rozgałęźne bez bezpieczników
Modele do tworzenia rozgałęzień instalacji i podłączania kilku obwodów w jednym punkcie, bez wbudowanego zabezpieczenia bezpiecznikowego.
Rozgałęźne z jednym bezpiecznikiem
Puszki AWOZ do zabezpieczania pojedynczego obwodu w punkcie rozgałęzienia, dostępne w wariantach z bezpiecznikiem 0,375 A lub 1 A.
Rozgałęźne z dwoma bezpiecznikami
Warianty przeznaczone do podziału instalacji i jednoczesnego zabezpieczenia dwóch obwodów w jednym punkcie instalacyjnym.
Modele przelotowe bez bezpieczników
AWOP-925PP
Puszka instalacyjna przelotowa 9 x 2,5 mm² do prowadzenia większej liczby przewodów o przekroju do 2,5 mm².

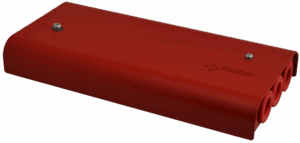

AWOP-960PP
Puszka przelotowa 9 x 6 mm² do instalacji z przewodami o większym przekroju, do 6 mm².

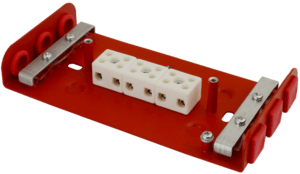

AWOP-625PP
Model 6 x 2,5 mm² do mniejszych układów, w których potrzebne jest bezpieczne przeprowadzenie przewodów.
Modele rozgałęźne bez bezpieczników
AWOP-225PR
Puszka rozgałęźna 2 x 2,5 mm² do prostych rozgałęzień w mniejszych instalacjach.
AWOP-225SR
Wariant rozgałęźny 2 x 2,5 mm² do zastosowań wymagających rozdziału przewodów w punkcie instalacji.
AWOP-325PR
Puszka 3 x 2,5 mm² zapewniająca więcej miejsca dla rozgałęzień w średnich instalacjach.
AWOP-360PR
Puszka 3 x 6 mm² do przewodów o większym przekroju i bardziej wymagających układów.
AWOP-425SR
Model 4 x 2,5 mm² do zarządzania większą liczbą przewodów w rozbudowanych instalacjach.
Modele z bezpiecznikami
AWOZ-125S1A
Puszka z jednym bezpiecznikiem 1 A do zabezpieczania obwodu w punkcie instalacji.
AWOZ-125P
Puszka z jednym bezpiecznikiem 0,375 A do obwodów o mniejszym poborze prądu.
AWOZ-125P1A
Wariant z bezpiecznikiem 1 A, przeznaczony do ochrony obwodu przed przeciążeniem.
AWOZ-125S
Puszka z bezpiecznikiem 0,375 A do zabezpieczania mniejszych obwodów instalacyjnych.
AWOZ-225P
Puszka z dwoma bezpiecznikami 0,375 A do podziału i zabezpieczenia dwóch obwodów.
AWOZ-225S
Wariant z dwoma bezpiecznikami 0,375 A dla instalacji o przekroju przewodów do 2,5 mm².
Ważna informacja projektowa
Puszka pożarowa nie jest samodzielnym systemem bezpieczeństwa, lecz elementem kompletnej instalacji. Jej dobór powinien być zgodny z projektem, wymaganiami odporności ogniowej, typem przewodów, sposobem mocowania oraz funkcją danego obwodu.
W instalacjach ppoż. znaczenie ma cały tor: przewód, puszka, mocowanie, zabezpieczenie, zasilanie i urządzenie końcowe. Dopiero ich prawidłowe zestawienie pozwala zachować wymaganą funkcję w warunkach pożaru.
Karty katalogowe
Certyfikaty i dokumenty
Skontaktuj się z nami
Jeśli potrzebujesz pomocy w doborze puszki pożarowej PULSAR, wariantu przelotowego, rozgałęźnego lub wersji z bezpiecznikiem, skontaktuj się z nami.
Konfigurator doboru puszki pożarowej Pulsar
Dobór zaczyna się od funkcji punktu połączeniowego: przelot, rozgałęzienie, liczba bezpieczników oraz preferowany format obudowy.
