Siemens – System Cerberus PRO
Systemy sygnalizacji pożaru Siemens Cerberus PRO
Siemens Cerberus PRO to system SSP przeznaczony do wykrywania pożaru, przekazywania alarmu oraz realizacji funkcji sterujących przewidzianych w scenariuszu pożarowym budynku. Obejmuje centrale, terminale, czujki, ręczne ostrzegacze pożarowe, moduły wejść i wyjść, sygnalizatory, wskaźniki alarmu oraz elementy liniowe pracujące w architekturze C-NET.
Kompletna platforma SSP, nie pojedyncza centrala
Dobór Siemens Cerberus PRO powinien obejmować całą strukturę systemu: centrale, elementy liniowe, moduły sterujące, terminale obsługi, sygnalizację oraz współpracę z oddymianiem, DSO i urządzeniami wykonawczymi.
Główne grupy elementów systemu Siemens Cerberus PRO
System Cerberus PRO należy traktować jako kompletną platformę sygnalizacji pożaru. Poprawny dobór wymaga analizy projektu, warunków pracy instalacji, scenariusza pożarowego oraz wymaganej rezerwy systemowej.
FC721, FC722, FC723, FC724, FC726
Centrale odpowiadają za odbiór sygnałów z elementów liniowych, analizę alarmów i uruchamianie funkcji przewidzianych w scenariuszu pożarowym.
- Dobór do liczby pętli i adresów
- Obsługa stref dozorowych i alarmowych
- Możliwość sieciowania i rozbudowy
- Współpraca z modułami sterującymi
FT724, FT2010, FT2011
Terminale i wyświetlacze umożliwiają nadzorowanie systemu oraz obsługę alarmów i stanów technicznych z wybranych lokalizacji w obiekcie.
- Obsługa w lokalizacji innej niż centrala
- Prezentacja alarmów i zdarzeń
- Zastosowanie w obiektach wielostrefowych
- Wsparcie dla służb technicznych i ochrony
OP720, OH720, HI720, HI722, OOH740
Czujki automatyczne wykrywają dym, wzrost temperatury lub kombinację parametrów pożaru. Dobór zależy od warunków pomieszczenia i ryzyka alarmów fałszywych.
- Czujki optyczne, ciepła i wielosensorowe
- Praca w pętli adresowalnej C-NET
- Indywidualna identyfikacja elementu
- Dobór do środowiska i funkcji pomieszczenia
Liniowe czujki dymu Siemens
Liniowe czujki dymu stosuje się w halach, magazynach, atriach i wysokich przestrzeniach, gdzie detekcja punktowa bywa technicznie trudna lub nieekonomiczna.
- Detekcja na dużych odległościach
- Rozwiązanie dla wysokich przestrzeni
- Dobór do geometrii i toru optycznego
- Ważna stabilność montażu i serwis

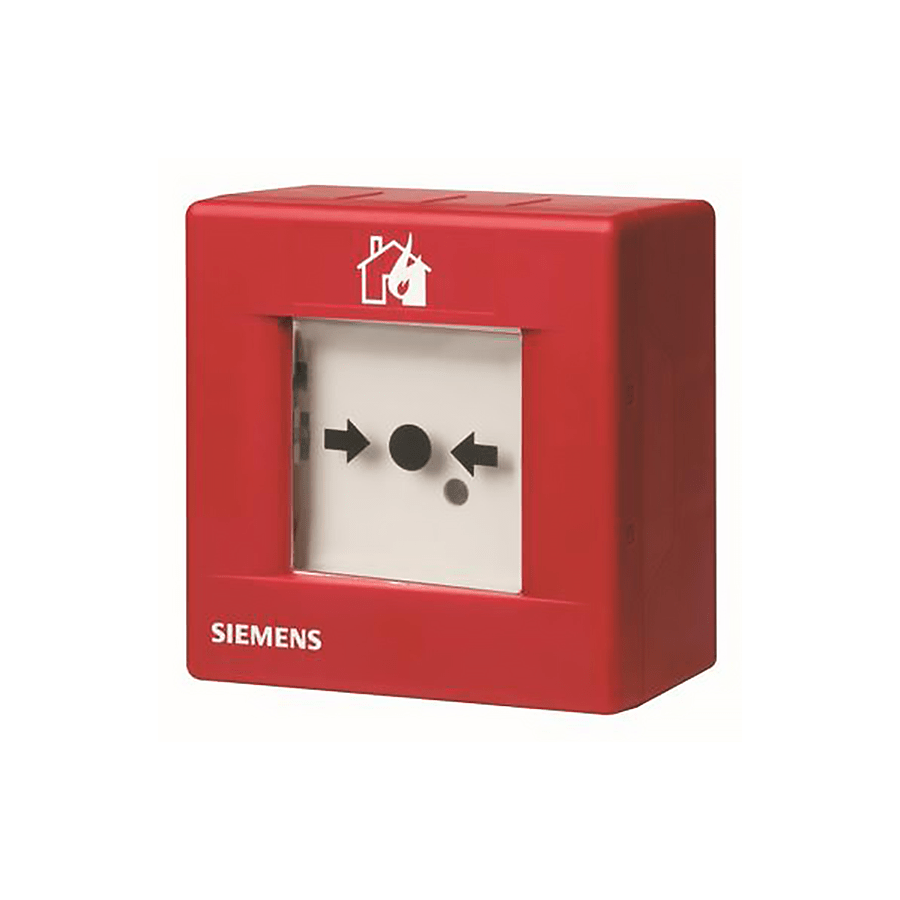

FDM221, FDM223, FDM224, FDM225, FDM226
Ręczne ostrzegacze pożarowe umożliwiają ręczne wywołanie alarmu z określonej lokalizacji i są dobierane do warunków montażu oraz wymagań obiektu.
- Adresowalna identyfikacja miejsca alarmu
- Dobór wariantu do warunków środowiskowych
- Element ewakuacyjnej obsługi budynku
- Zgodność z projektem rozmieszczenia ROP

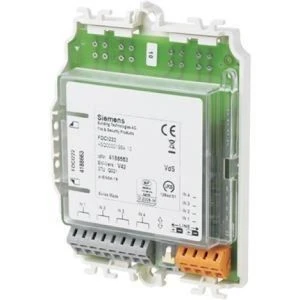

Moduły wejść i wyjść
Moduły wejść i wyjść są kluczowe przy współpracy SSP z oddymianiem, DSO, wentylacją, windami, drzwiami pożarowymi i innymi urządzeniami wykonawczymi.
- Monitorowanie stanów zewnętrznych
- Realizacja sterowań pożarowych
- Potwierdzenia pracy urządzeń
- Dobór na podstawie tabeli sterowań
DBS720, FDS221, FDS229
Sygnalizatory przekazują informację o alarmie użytkownikom budynku. Dobór powinien uwzględniać warunki akustyczne, widoczność i sposób ewakuacji.
- Sygnalizacja akustyczna i optyczna
- Urządzenia zasilane i komunikujące się przez C-NET
- Dobór do przeznaczenia pomieszczeń
- Możliwość alarmowania etapowego

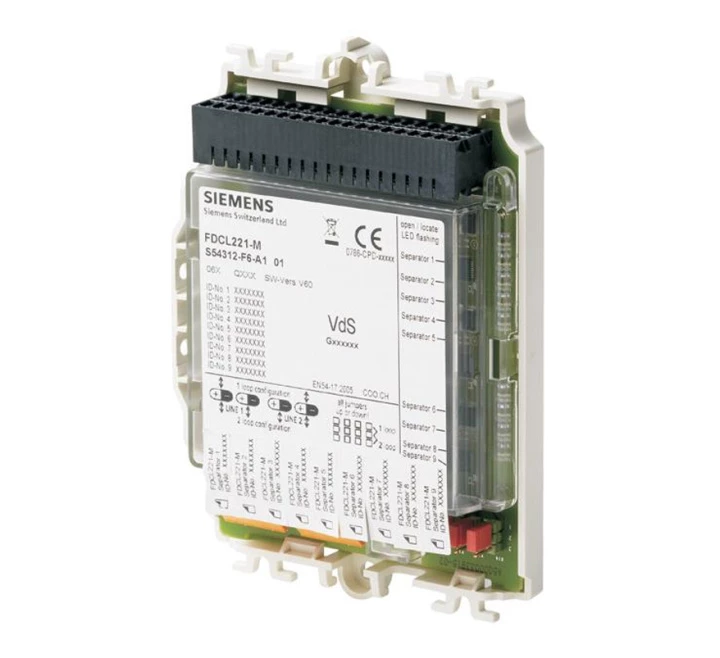

FDCL221, FDCL221-M
Separatory linii ograniczają skutki zwarcia lub uszkodzenia przewodów na pętli dozorowej, tak aby pozostała część instalacji mogła dalej pracować.
- Separacja uszkodzonego fragmentu linii
- Ochrona odgałęzień i punktów rozdziału
- Zgodność z EN 54-17
- Dobór do topologii pętli C-NET
FDAI91, FDAI92, FDAI93, FDCAI221
Wskaźniki alarmu pomagają szybko ustalić, która czujka zadziałała, zwłaszcza gdy element znajduje się nad sufitem podwieszanym lub w miejscu niewidocznym.
- Optyczne wskazanie zadziałania czujki
- Montaż przy drzwiach, na ścianie lub w zabudowie
- Warianty lokalne i adresowalne
- Ułatwienie obsługi i serwisu
DB721, DB722, BA720, BA721
Gniazda i akcesoria wpływają na sposób montażu czujek, prowadzenie przewodów, obsługę serwisową oraz zgodność punktu detekcyjnego z systemem.
- Dobór do typu czujki i warunków montażu
- Obsługa przewodów natynkowych i podtynkowych
- Akcesoria do środowisk wilgotnych
- Możliwość podłączenia wskaźników zadziałania
Co decyduje o poprawnym doborze Siemens Cerberus PRO
Bilans pętli i adresów
Dobór centrali powinien uwzględniać liczbę czujek, ROP-ów, modułów, sygnalizatorów, wskaźników oraz wymaganą rezerwę na rozbudowę systemu.
Scenariusz pożarowy
Tabela sterowań decyduje o liczbie modułów wejść/wyjść, sygnałów przekazywanych do urządzeń wykonawczych i stanów wymagających monitorowania.
Warunki środowiskowe
Czujki dymu, ciepła i wielosensorowe należy dobierać do realnego zagrożenia, geometrii pomieszczenia, pyłu, pary, temperatury i ryzyka alarmów niepożądanych.
Sieciowanie i obsługa
W większych obiektach ważne są terminale, architektura sieciowa, możliwość obsługi z kilku lokalizacji, integracja z BMS oraz współpraca z innymi systemami bezpieczeństwa.
Dokumentacja Siemens Cerberus PRO do pobrania
Poniższe dokumenty obejmują ogólną dokumentację systemu FS720 / Cerberus PRO oraz wybrane karty techniczne central, czujek, ROP-ów, sygnalizatorów, wskaźników i elementów C-NET.
FS720 / Cerberus PRO – opis systemu
Ogólna dokumentacja systemu sygnalizacji pożaru FS720, architektury C-NET, sieciowania, central FC722, FC723, FC724, FC726 i terminala FT724.
Pobierz PDFCerberus PRO – katalog produktowy
Katalog produktów Siemens Cerberus PRO z zestawieniem elementów systemowych, urządzeń liniowych, central i akcesoriów.
Pobierz PDFCerberus PRO – przegląd dokumentacji technicznej
Przegląd techniczny dokumentacji systemu Siemens Cerberus PRO, pomocny przy kompletacji i weryfikacji zakresu systemu.
Pobierz PDFFC722 – centrala sygnalizacji pożaru
Karta techniczna centrali FC722-ZA do systemów Siemens Cerberus PRO.
Pobierz PDFFC723 – centrala sygnalizacji pożaru
Karta techniczna centrali FC723-ZA, stosowanej w systemach Cerberus PRO i modernizacjach SSP.
Pobierz PDFFS720 z funkcją gaszenia jednostrefowego
Dokumentacja systemu FS720 zintegrowanego z funkcją gaszenia jednostrefowego.
Pobierz PDFCzujki OP720, OH720, HI720, HI722
Karta techniczna automatycznych czujek pożarowych Siemens: optycznych, cieplnych i wielodetektorowych dla C-NET.
Pobierz PDFCzujki OOH740, OOHC740, gniazda DB721 / DB722
Dokumentacja czujek wielosensorowych, gniazd i akcesoriów BA720 / BA721 stosowanych w systemie Siemens Cerberus PRO.
Pobierz PDFROP FDM221, FDM223, FDM224
Karta techniczna ręcznych ostrzegaczy pożarowych Siemens oraz akcesoriów montażowych.
Pobierz PDFROP FDM225, FDM226
Karta techniczna ręcznych ostrzegaczy pożarowych Siemens w wariantach do określonych warunków pracy.
Pobierz PDFWskaźniki alarmu FDAI91, FDAI92, FDAI93
Karta techniczna lokalnych wskaźników alarmu do sygnalizacji zadziałania czujki w przestrzeniach niewidocznych lub technicznych.
Pobierz PDFAdresowalny wskaźnik alarmu FDCAI221
Karta techniczna adresowalnego wskaźnika alarmu Siemens FDCAI221 / AI330.
Pobierz PDFDBS720, FDS221-R, FDS221-W
Dokumentacja gniazda z funkcją sygnalizacyjną i sygnalizatorów alarmowych Siemens.
Pobierz PDFFDS229-A, FDS229-R
Karta techniczna sygnalizatorów akustycznych Siemens z dodatkową sygnalizacją optyczną.
Pobierz PDFWspółpraca SSP z innymi instalacjami
Oddymianie i napowietrzanie
Centrala SSP może przekazywać sygnały do systemów oddymiania, napowietrzania, klap, siłowników, kurtyn i innych elementów wykonawczych, zgodnie ze scenariuszem pożarowym.
DSO i ewakuacja
W obiektach z dźwiękowym systemem ostrzegawczym SSP przekazuje sygnały alarmowe do DSO, które realizuje komunikaty głosowe i alarmowanie etapowe.
Drzwi, windy i kontrola dostępu
Moduły wejść i wyjść pozwalają realizować sterowania oraz potwierdzenia stanów dla drzwi pożarowych, zwalniaków, wind i elementów kontroli dostępu.
BMS i systemy nadrzędne
Przy większych instalacjach warto uwzględnić sposób przekazywania informacji do systemów nadrzędnych, wizualizacji i obsługi technicznej obiektu.
Dobór i kompletacja systemu Siemens SSP
FUMARO wspiera dobór systemu Siemens Cerberus PRO na podstawie wymagań obiektu, projektu i scenariusza pożarowego. Analizujemy nie tylko typ centrali, ale również całą strukturę systemu: pętle, adresy, czujki, ROP-y, moduły, sygnalizatory, terminale i sterowania.
Dobierz system Siemens Cerberus PRO
Prześlij założenia obiektu, liczbę punktów SSP i wymagane sterowania.
Wyślij zapytaniePoproś o kompletację elementów
Dobierz centralę, czujki, ROP-y, moduły, sygnalizatory, terminale i akcesoria.
Poproś o kompletacjęWyślij zestawienie punktów SSP
Sprawdzimy właściwy wariant centrali, liczbę pętli, adresów i rezerwę systemową.
Prześlij zestawienieSkonsultuj sterowania pożarowe
Zweryfikuj współpracę SSP z oddymianiem, DSO, windami, drzwiami i wentylacją.
Skonsultuj układKiedy warto wybrać Siemens Cerberus PRO
Siemens Cerberus PRO warto rozważyć wtedy, gdy system SSP ma być skalowalny, adresowalny i przygotowany do współpracy z innymi instalacjami bezpieczeństwa pożarowego. Dobór powinien wynikać z realnych wymagań technicznych obiektu, a nie wyłącznie z nazwy producenta lub założenia, że większa centrala zawsze będzie lepszym wyborem.
