Systemy Sygnalizacji Pożaru

Systemy sygnalizacji pożarowej

Systemy sygnalizacji pożaru SSP – centrale, czujki i urządzenia do instalacji pożarowych

FUMARO dostarcza centrale sygnalizacji pożaru, czujki, ręczne ostrzegacze pożarowe, sygnalizatory, moduły wejść i wyjść oraz urządzenia zasilające. Wspieramy dobór i kompletację wyposażenia systemów SSP na podstawie dokumentacji projektowej, charakterystyki obiektu i wymaganych sterowań pożarowych.

W ofercie znajdują się systemy Siemens Cerberus PRO, Bosch AVENAR i Ajax EN54 Line oraz rozwiązania do zastosowań morskich. Wspieramy dobór urządzeń, ich kompatybilność i integrację z automatyką pożarową.

Systemy Przewodowe i bezprzewodowe SSP
Oferta Siemens · Bosch · Ajax EN54 · Marine
Dobór Centrale · czujki · ROP · moduły
Rozwiązania systemowe

Centrale SSP i systemy sygnalizacji pożaru w ofercie FUMARO

Dobór producenta i centrali wpływa na pojemność systemu, architekturę linii dozorowych, współpracę elementów, dostępność modułów i możliwości integracji. Punktem wyjścia jest projekt, a nie wyłącznie liczba pętli centrali.

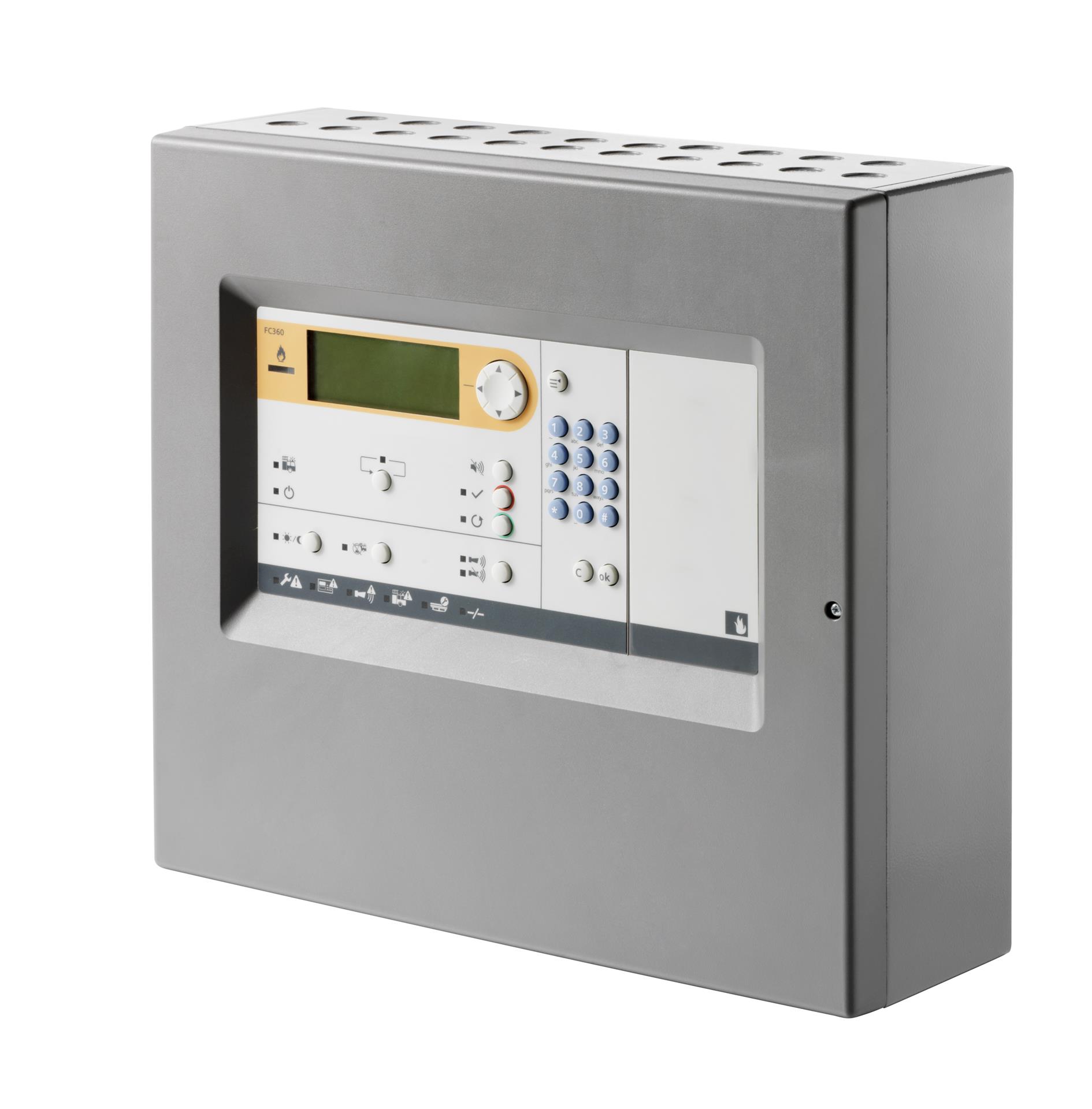

Siemens Cerberus PRO FC722 – centrala SSP
Adresowalny SSP

Siemens Cerberus PRO

System FS720 obejmujący centrale FC721–FC726, czujki, ROP, sygnalizatory oraz moduły wejść i wyjść. Dobór zależy od liczby adresów, pętli i zaprogramowanych sterowań.

Bosch AVENAR panel 2000 – centrala SSP
Adresowalny SSP

Bosch AVENAR panel 2000 i 8000

Centrale Bosch do średnich i dużych instalacji SSP. Architektura modułowa i możliwości sieciowania ułatwiają dopasowanie rozwiązania do wymagań obiektu.

Ajax EN54 Fire Hub Jeweller
Bezprzewodowy SSP

Ajax EN54 Line

Adresowalny system bezprzewodowy z centralą EN54 Fire Hub Jeweller, czujkami, ROP, sygnalizatorami i modułami. Wymaga weryfikacji zasięgu radiowego oraz warunków pracy w obiekcie.

Systemy sygnalizacji pożaru Marine
Zastosowania morskie

Systemy sygnalizacji pożaru Marine

Centrale, czujki i urządzenia alarmowania do jednostek pływających i infrastruktury offshore. Dobór wymaga sprawdzenia odpowiednich dopuszczeń i wymagań jednostki.

Podstawy techniczne

Czym jest system sygnalizacji pożaru i jak działa?

System sygnalizacji pożarowej służy do wykrywania oznak pożaru, identyfikacji miejsca alarmu, sygnalizowania zdarzenia i przekazywania odpowiednich informacji do urządzeń współpracujących.

Centrala nadzoruje elementy instalacji, rozpoznaje stany alarmowe i uszkodzeniowe oraz realizuje funkcje określone w projekcie.

Alarm może zostać wywołany automatycznie przez czujkę pożarową albo ręcznie za pomocą ROP. Dalsza reakcja systemu zależy od zaprogramowanej logiki, organizacji alarmowania i scenariusza pożarowego.

System adresowalny czy konwencjonalny?

W systemie adresowalnym centrala identyfikuje poszczególne urządzenia lub ich adresy. Ułatwia to lokalizację zdarzeń i nadzór nad rozbudowaną instalacją.

System konwencjonalny rozpoznaje alarm na poziomie odpowiedniego obwodu lub strefy. Wybór architektury powinien wynikać z projektu i funkcji budynku.

Komponenty instalacji

Z jakich urządzeń składa się system SSP?

Kompletny system obejmuje urządzenia wykrywania, alarmowania, nadzoru i sterowania. Każdy element powinien być dobrany do konkretnej platformy SSP, warunków pracy i założeń projektowych.

Centrale sygnalizacji pożarowej

Odbierają sygnały z urządzeń, prezentują stan systemu, uruchamiają alarmowanie i realizują zaprogramowane funkcje sterujące.

Centrale Siemens Cerberus PRO

Ręczne ostrzegacze pożarowe ROP

Umożliwiają ręczne wywołanie alarmu. Typ, lokalizacja i sposób działania powinny odpowiadać wymaganiom projektu.

Ręczne ostrzegacze pożarowe

Sygnalizatory pożarowe

Urządzenia akustyczne i optyczne służące do alarmowania użytkowników obiektu. Ich dobór zależy od warunków akustycznych i wymagań alarmowania.

Sygnalizatory Siemens Sygnalizator SA-K7N

Moduły wejść i wyjść

Zapewniają wymianę sygnałów z urządzeniami współpracującymi, realizację sterowań oraz odbieranie potwierdzeń i informacji o uszkodzeniach.

Moduły wejść i wyjść Siemens

Zasilacze i zasilanie rezerwowe

Zapewniają zasilanie urządzeń SSP oraz nadzór źródeł rezerwowych zgodnie z wymaganiami danego rozwiązania. Bilans uwzględnia pobór prądu i wymagany czas pracy.

Zasilacze pożarowe
Projekt i kompletacja

Jak dobrać system sygnalizacji pożaru do obiektu?

Podstawą doboru SSP jest dokumentacja projektowa, opis zagrożeń i wymagania funkcjonalne. Na etapie kompletacji należy zweryfikować nie tylko listę urządzeń, ale również połączenia i sterowania.

  1. Charakterystyka obiektu Przeznaczenie, liczba kondygnacji, podział na strefy, wysokość pomieszczeń i warunki eksploatacji.
  2. Rodzaj detekcji Dobór czujek do możliwych zjawisk pożarowych, wentylacji, zapylenia i temperatury.
  3. Architektura SSP Liczba elementów, pętli lub linii, podział na strefy i parametry instalacji.
  4. Sterowania i integracje Matryca sterowań, wymiana sygnałów, stany monitorowane i wymagane potwierdzenia.
  5. Zasilanie i rezerwa Bilans prądowy, pojemność akumulatorów, wymagany czas podtrzymania i nadzór awarii.
  6. Kompatybilność i dokumentacja Weryfikacja współpracy urządzeń oraz dokumentów właściwych dla danego wyrobu.

Do wyceny SSP warto przygotować: projekt lub schemat instalacji, zestawienie urządzeń, informacje o istniejącej centrali przy rozbudowie, matrycę sterowań oraz wymagania dotyczące alarmowania i zasilania.

Sterowanie i współpraca

Integracja SSP z oddymianiem, DSO i automatyką pożarową

System SSP może współpracować z innymi instalacjami bezpieczeństwa budynku, jeżeli wynika to z projektu i scenariusza pożarowego. Sposób przekazywania sygnałów, nadzoru połączeń i potwierdzania stanów należy określić dla konkretnej konfiguracji.

Oddymianie i napowietrzanie

SSP może przekazać sygnał inicjujący działanie systemu kontroli rozprzestrzeniania dymu i ciepła. Sterowanie urządzeniami wykonawczymi realizowane jest przez odpowiedni system oddymiania.

Systemy oddymiania FUMARO

Dźwiękowy system ostrzegawczy DSO

Współpraca SSP z DSO umożliwia uruchomienie odpowiednich komunikatów alarmowych zgodnie z przyjętym sposobem ewakuacji i matrycą sterowań.

Dźwiękowe systemy ostrzegawcze DSO

Drzwi, windy i wentylacja

Moduły systemowe mogą przekazywać sygnały do urządzeń technicznych i odbierać informacje zwrotne o ich stanie, jeśli przewidziano je w projekcie.

Moduły sterujące Siemens

BMS i monitoring stanów

Wybrane informacje o alarmach i uszkodzeniach mogą być przekazywane do systemów nadrzędnych. Integracja nie zastępuje wymaganych funkcji i nadzoru centrali SSP.

Rozwiązania uzupełniające

Detekcja specjalistyczna i urządzenia współpracujące z SSP

Nie każde urządzenie związane z ochroną przeciwpożarową jest elementem systemu sygnalizacji pożarowej. Poniższe grupy należy traktować odrębnie, a możliwość współpracy z SSP weryfikować dla konkretnego projektu.

Signaline LocatorPlus-EN
Liniowa detekcja ciepła

Signaline FT-EN i HD+

Systemy liniowej detekcji ciepła dla wybranych zastosowań technicznych. Rodzaj integracji z SSP należy zweryfikować na podstawie dokumentacji urządzenia.

Modułowy zasilacz przeciwpożarowy AFG-ZSP
Zasilanie urządzeń oddymiania

AFG-ZSP

Modułowy zasilacz przeciwpożarowy do zasilania i sterowania odbiornikami w instalacjach oddymiania, napowietrzania i automatyki.

Nie jest centralą SSP ani centralą realizującą scenariusz oddymiania.

Autonomiczne czujki FireAngel
Autonomiczna detekcja

FireAngel

Autonomiczne czujki dymu i tlenku węgla do domów i mieszkań. Nie zastępują wymaganego systemu sygnalizacji pożarowej.

Zastosowania

Systemy SSP w różnych rodzajach obiektów

Zakres systemu zależy od sposobu użytkowania budynku, wielkości chronionych przestrzeni, obecności ludzi i urządzeń technicznych oraz wymagań wynikających z przepisów i projektu ochrony przeciwpożarowej.

Obiekty biurowe i usługowe

Detekcja w pomieszczeniach i przestrzeniach komunikacyjnych, podział na strefy oraz integracja z systemami technicznymi budynku.

Hale produkcyjne i magazynowe

Dobór metod detekcji z uwzględnieniem wysokości, wentylacji, zapylenia i utrudnionego dostępu do urządzeń.

Hotele i obiekty zamieszkania zbiorowego

Wymagania alarmowania i lokalizacji zdarzeń zależą od kwalifikacji obiektu, jego parametrów i przyjętego rozwiązania ochrony przeciwpożarowej.

Serwerownie i pomieszczenia techniczne

Wybór czujek i detekcji specjalistycznej zależy od rodzaju zagrożenia, przepływu powietrza i charakterystyki urządzeń.

Detekcja zasysająca VESDA
Wymagania techniczne

Kiedy system sygnalizacji pożarowej jest wymagany?

Obowiązek stosowania SSP w określonych rodzajach obiektów wynika między innymi z § 28 rozporządzenia MSWiA z 7 czerwca 2010 r. w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów, z późniejszymi zmianami.

Znaczenie mają rodzaj obiektu oraz wskazane w przepisach parametry, na przykład powierzchnia strefy pożarowej, liczba miejsc albo wysokość budynku.

Nie każdy budynek wymaga SSP z samego faktu prowadzenia działalności gospodarczej. Wymaganie może również wynikać z przyjętych rozwiązań projektowych i warunków ochrony przeciwpożarowej.

Dokumentacja i zgodność: dla urządzeń SSP należy zweryfikować wymagania odpowiednich części serii PN-EN 54, kompatybilność elementów, wymagane dokumenty wyrobów oraz, tam gdzie przewidują to przepisy, dokumenty dopuszczenia. Wytyczne projektowania, instalowania i eksploatacji zawiera PKN-CEN/TS 54-14:2020-09.

Pytania techniczne

System sygnalizacji pożaru SSP – najczęstsze pytania

Co oznacza skrót SSP?

SSP to system sygnalizacji pożarowej, służący do wykrywania i sygnalizowania pożaru oraz realizacji przewidzianych w projekcie funkcji przekazywania sygnałów i sterowania.

Czym różni się centrala SSP od centrali oddymiania?

Centrala SSP nadzoruje urządzenia wykrywania i alarmowania pożarowego. Centrala oddymiania odpowiada za określone funkcje urządzeń oddymiania lub napowietrzania. Systemy mogą współpracować, ale nie są urządzeniami zamiennymi.

Czy SSP można rozbudować o kolejne czujki i moduły?

Możliwość rozbudowy zależy od platformy, konfiguracji, dostępnej pojemności, bilansu zasilania i kompatybilności nowych elementów. Przed zmianą należy zweryfikować dokumentację i wymagane testy.

Czy każda czujka pożarowa współpracuje z dowolną centralą SSP?

Nie. W szczególności w systemach adresowalnych niezbędna jest zgodność protokołu i potwierdzona kompatybilność urządzeń. Dobór na podstawie samego napięcia lub liczby żył przewodu jest niewystarczający.

Czy autonomiczna czujka dymu zastępuje system SSP?

Nie. Autonomiczna czujka dymu jest osobną kategorią urządzeń. Jeżeli obiekt wymaga SSP, zastosowanie samej autonomicznej czujki nie stanowi jego zamiennika.

Jakie informacje przekazać, aby uzyskać ofertę na urządzenia SSP?

Najlepiej przesłać projekt, zestawienie elementów, oznaczenie istniejącej centrali przy rozbudowie, wymagania integracji i matrycę sterowań.

Dobór i oferta

Potrzebujesz kompletacji systemu SSP?

Prześlij projekt, zestawienie punktów lub założenia techniczne inwestycji. FUMARO pomoże dobrać centrale, czujki, ROP, sygnalizatory, moduły i zasilanie do wymagań wybranego systemu, a także zweryfikować zakres urządzeń współpracujących.

Prześlij zapytanie techniczne Sprawdź systemy DSO

Dobór i kompletacja urządzeń wymagają weryfikacji dokumentacji konkretnego obiektu oraz aktualnych dokumentów producentów. Informacje na stronie nie zastępują projektu systemu sygnalizacji pożarowej.
