Siłowniki drzwiowe do napowietrzania
Porównanie siłowników drzwiowych do napowietrzania: FTA 600R S12, ESCO BS i DDS 54/500
Systemy oddymiania grawitacyjnego wymagają niezawodnego otwierania drzwi napowietrzających. W praktyce najczęściej stosuje się siłowniki ramieniowe 24 V DC, z funkcją opóźnionego startu i możliwością pracy w układzie z ryglem elektromagnetycznym.
Poniżej przedstawiamy trzy najpopularniejsze modele: FTA 600R S12, BS (ESCO) oraz DDS 54/500 (D+H).
Parametr | FTA 600R S12 AUMÜLLER | BS / BS K ESCO | DDS 54/500 D+H |
---|---|---|---|
Siła pchania | ok. 600 N | 300 / 500 N | 500 N |
Siła ciągnięcia | 3000 N | do 500 N | 150 N |
Kąt otwarcia | do 93° | do 125° | ok. 90° |
Czas otwarcia | ok. 45 s | ok. 60 s | ok. 43 s |
Temperatura pracy | –5°C do +60°C | 0°C do +75°C | –25°C do +55°C |
Stopień ochrony | IP33C | IP54 | IP33C |
Odporność ogniowa | ✓ 300°C / 30 min | ✓ 300°C / 30 min | ✓ 300°C / 30 min |
Wersje ramion | Standard / Krótkie | Standard / Krótkie / WS / LI | Standard |
Gotowy przewód z wtyczką | ✔ TAK | ✖ nie | ✖ nie |
Opóźnienie na start (programowalne) | 0–10 s (lokalnie) | 0 / 5 / 10 s (tylko przez PC) | stałe 3 s (fabryczne) |
Funkcja / cecha | FTA 600R S12 | ESCO BS | D+H DDS 54/500 |
---|---|---|---|
Konfiguracja bez komputera | ✔ TAK | ✖ NIE | ✖ NIE |
Konfiguracja przez PC | ✔ TAK (DCT) | ✔ TAK (Simon-Link) | ✔ TAK (PLP1) |
Programowalny przekaźnik | ✔ TAK (wbudowany) | ✔ TAK | ✖ brak |
Port do rygla (FV, LP) | ✔ TAK (M-COM) | ✔ TAK (LP) | ✔ TAK (TÖ) |
Obsługa sekwencji z elektrozamkiem | ✔ TAK | ✔ TAK | ✔ TAK |
Zmiana kierunku otwierania (DIN L/R) | ✔ TAK (lokalnie) | ✔ TAK (Simon-Link) | ✖ niezmienne |
Monitoring statusu | ✔ TAK (meldunek, LED) | ✔ TAK (NO/NC) | ✔ TAK (PLP1 / RZN) |
Wnioski praktyczne

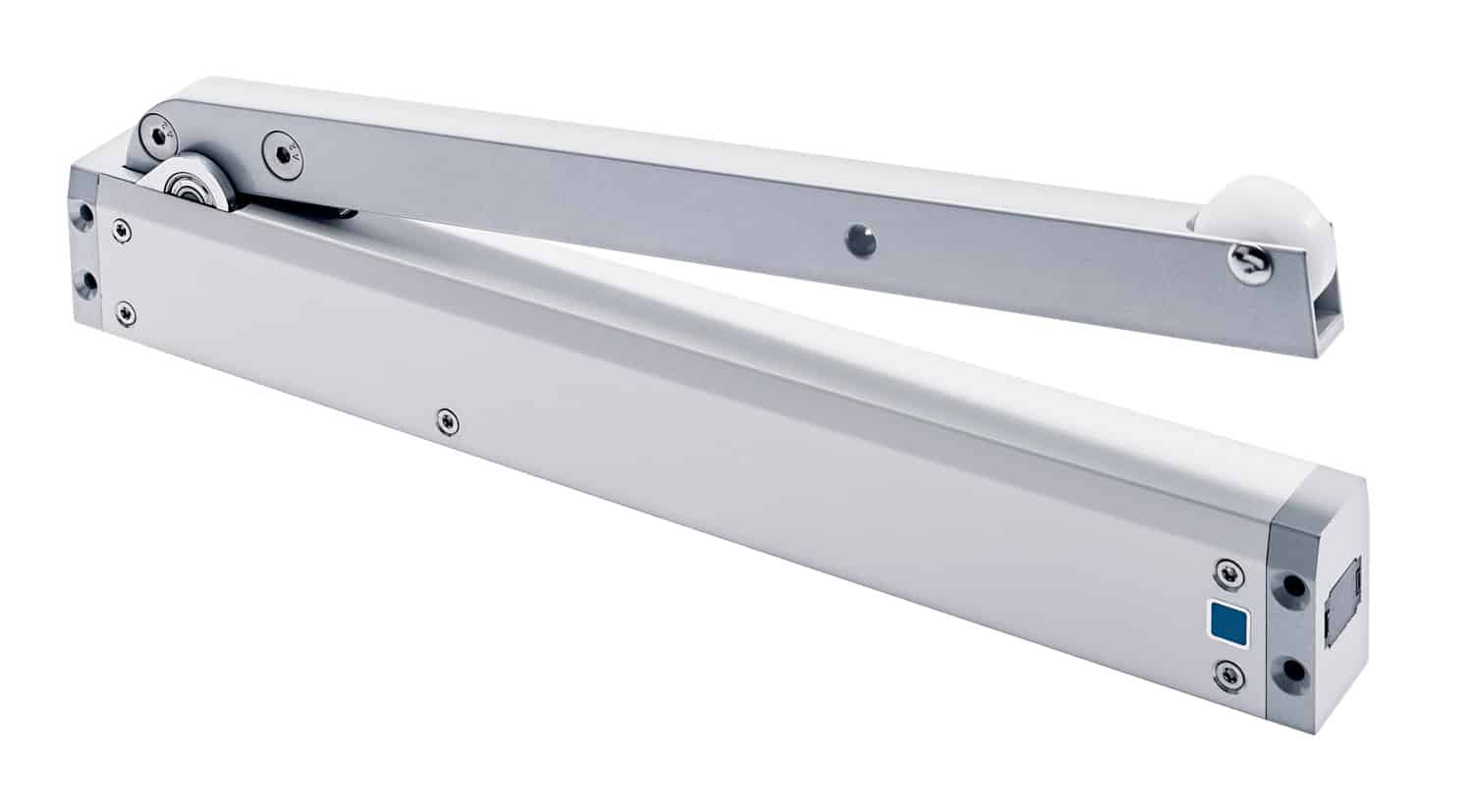

FTA 600R S12 to najbardziej uniwersalny siłownik: najwyższa siła ciągnięcia, programowanie lokalne i z PC, gotowe okablowanie, wsparcie dla rygli FV – najlepszy wybór do dużych i ciężkich skrzydeł.
ESCO BS to napęd z szeroką gamą wariantów montażowych, wysoką odpornością, ale pełna konfiguracja wymaga Simon-Link.
DDS 54/500 ma najniższą siłę działania, ale bardzo dobrą integrację z systemami D+H i komunikację PLP1 – sprawdzi się w lekkich drzwiach z automatyką centralną.
Rekomendacja wg zastosowania:
Zastosowanie | Rekomendowany siłownik |
---|---|
Duże skrzydła napowietrzające (ciężkie) | FTA 600R S12 |
Skrzydła bierne, zabudowa w ościeżnicy | ESCO BS K / BS LI |
Systemy D+H z PLP1, lekkie drzwi | D+H DDS 54/500 |
