S3- Trzymacz drzwiowy, podłogowy, 500N
S3 – trzymacz drzwiowy podłogowy 500 N

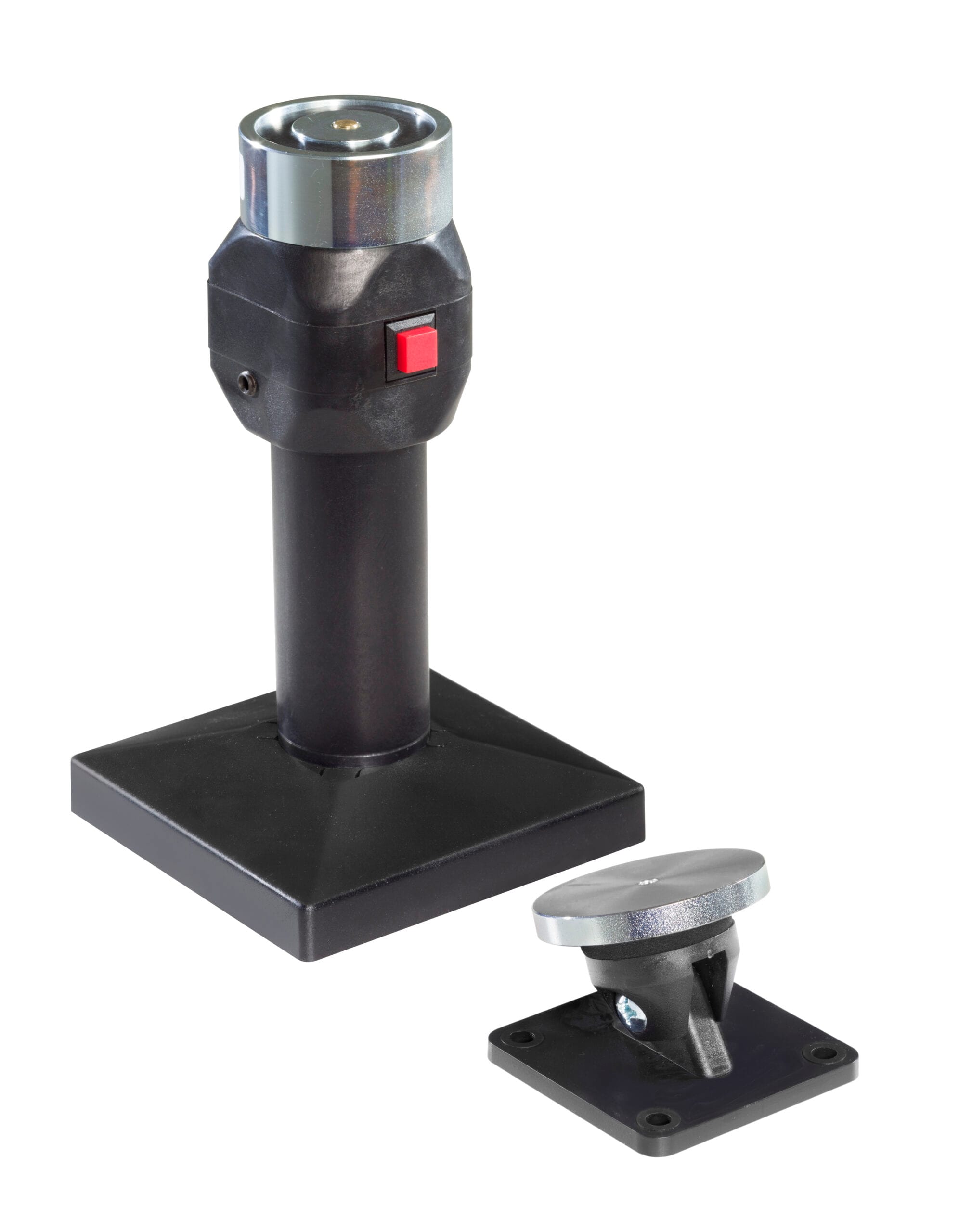

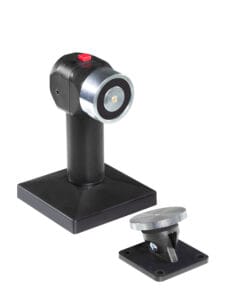

S3 to elektromagnetyczny trzymacz drzwiowy przeznaczony do utrzymywania skrzydła w pozycji otwartej w układach drzwi przeciwpożarowych i drzwi na drogach ewakuacyjnych. Wersja podłogowa sprawdza się tam, gdzie montaż ścienny jest utrudniony, niepożądany architektonicznie albo nie daje właściwej geometrii pracy układu.
Siła trzymania 500 N pozwala stabilnie utrzymywać skrzydło w zadanej pozycji, a po zaniku zasilania trzymacz zwalnia drzwi, umożliwiając ich samoczynne zamknięcie przez samozamykacz. Urządzenie pracuje w logice bezpieczeństwa: w stanie normalnym utrzymuje drzwi otwarte, a w stanie alarmowym lub po odcięciu zasilania umożliwia zamknięcie przegrody.
Do przegród przeciwpożarowych i dróg ewakuacyjnych
Wersja podłogowa ogranicza ingerencję w ściany i strefę ościeża, a jednocześnie zapewnia stabilne prowadzenie siły przytrzymania w osi skrzydła.

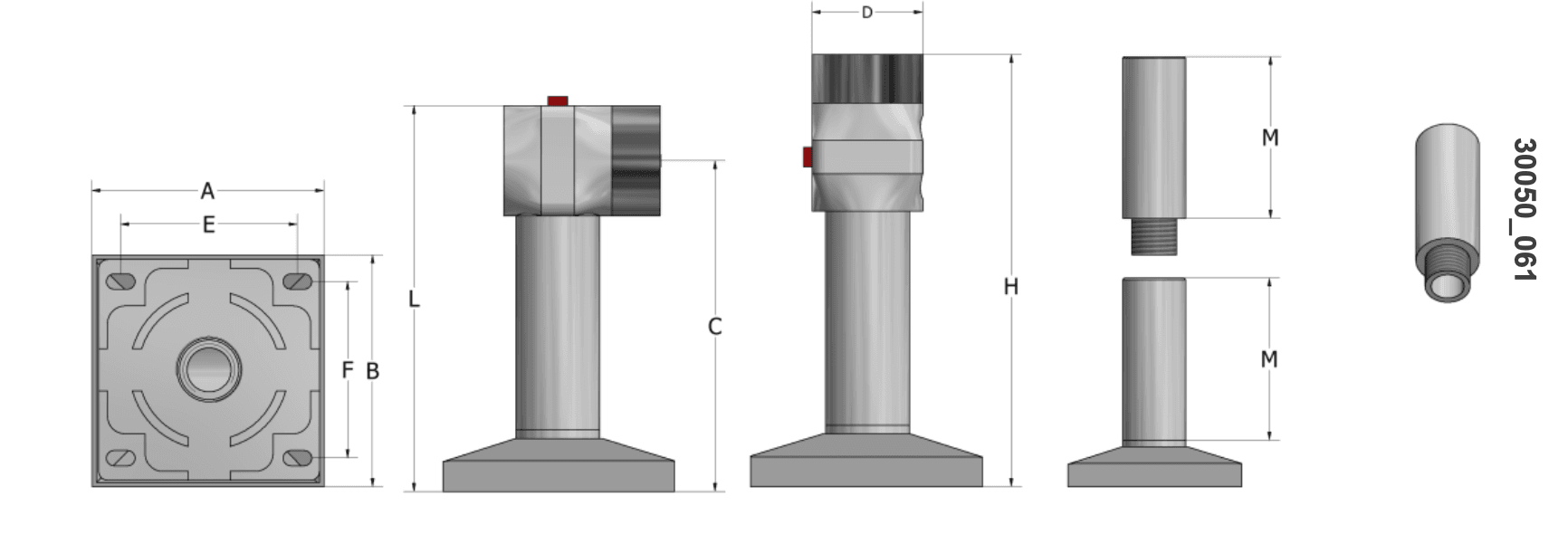

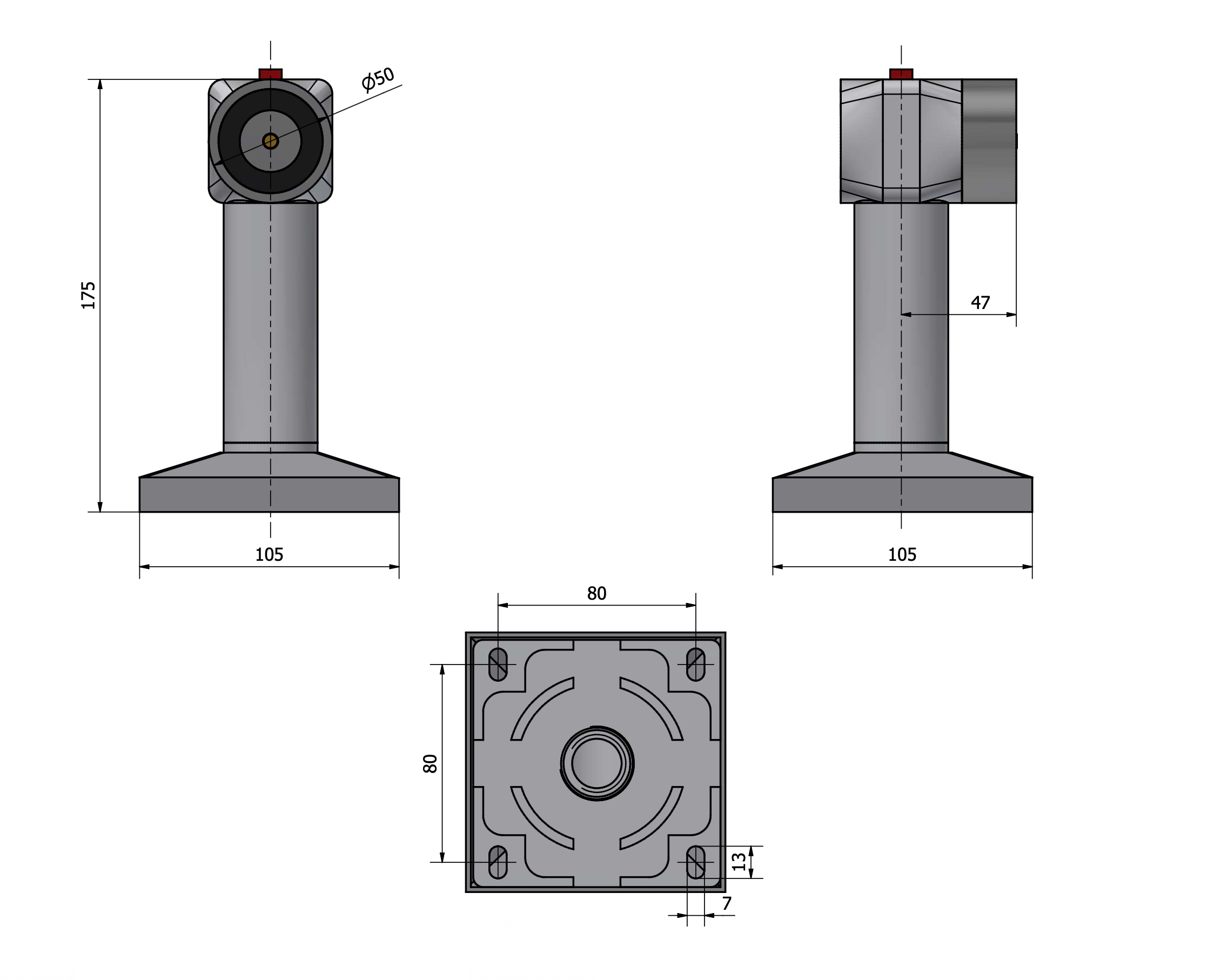

Rysunek i geometria montażowa
Grafika pomocnicza ułatwia ocenę wymiarów, odsadzenia i sposobu montażu trzymacza S3 względem skrzydła drzwiowego oraz posadzki.
Jak działa trzymacz S3
Praca w stanie normalnym
Trzymacz jest zasilany napięciem 24 V DC i pracuje w trybie ciągłym, utrzymując drzwi w pozycji otwartej. Dzięki temu przejście może pozostawać drożne w codziennej eksploatacji obiektu.
Reakcja po zaniku zasilania
Po odcięciu zasilania przez centralę zamknięć ogniowych, system sygnalizacji pożaru lub inną właściwie zaprojektowaną automatykę, trzymacz zwalnia skrzydło.
Współpraca z samozamykaczem
Dalsze zamknięcie realizuje samozamykacz drzwiowy, zgodnie z logiką instalacji bezpieczeństwa. Trzymacz nie zastępuje samozamykacza, lecz utrzymuje skrzydło w pozycji otwartej do momentu zwolnienia.
Geometria pracy
Dla instalatora istotne są wysokość, odsadzenie i rzut podstawy, ponieważ pozwalają przewidywalnie dobrać położenie trzymacza względem krawędzi skrzydła i uzyskać pełny styk roboczy.
Najważniejsze cechy użytkowe
Montaż podłogowy
Najistotniejszą cechą modelu S3 jest połączenie podłogowego sposobu montażu z siłą trzymania 500 N, co pozwala stosować urządzenie tam, gdzie trzeba zachować czystą linię ściany lub gdzie układ drzwi nie daje dobrych warunków do montażu ściennego.
Stabilny styk roboczy
Obecność wyzwalacza oraz ruchomej zwory współpracującej z magnesem ułatwia uzyskanie prawidłowego styku roboczego i stabilnego działania całego zestawu.
Korzyść montażowa
Rozwiązanie podłogowe ogranicza ingerencję w ściany i strefę ościeża. Jest przydatne przy drzwiach, przy których montaż ścienny byłby trudny, nieestetyczny albo niewłaściwy z punktu widzenia geometrii skrzydła.
Przewidywalna praca układu
Przy prawidłowym doborze geometrii montażu i poprawnym włączeniu do logiki systemu urządzenie zapewnia powtarzalną pracę oraz przewidywalne działanie całego układu drzwi przeciwpożarowych.
Parametry techniczne
| Typ urządzenia | Trzymacz drzwiowy elektromagnetyczny, podłogowy |
| Siła trzymania | 500 N |
| Napięcie zasilania | 24 V DC |
| Pobór prądu | 65 mA |
| Charakter pracy | Praca ciągła |
| Powierzchnia robocza | Ø50 mm |
| Wyzwalacz | Tak |
| Obudowa | Stalowa, pokrywa ABS |
| Kolor | Czarny |
| Montaż | W posadzce / podłogowy |
Wymiary zestawu
| Wysokość całkowita zestawu | 175 mm |
| Szerokość podstawy | 105 mm |
| Podstawa w rzucie | 80 × 80 mm |
| Wysięg głowicy | 47 mm |
| Średnica powierzchni roboczej | Ø50 mm |
| Wysokość głowicy / obudowy | 100 mm |
| Szerokość głowicy / obudowy | 71 mm |
| Głębokość głowicy / obudowy | 40 mm |
| Płyta montażowa | 48 × 48 mm |
Na co zwrócić uwagę przy montażu
Pozycja względem skrzydła
Trzymacz powinien być ustawiony tak, aby zwora i powierzchnia robocza magnesu stykały się pełną powierzchnią. Błędne ustawienie może zmniejszyć skuteczność trzymania.
Stabilne podłoże
Montaż podłogowy wymaga stabilnej posadzki i właściwego zakotwienia. Urządzenie pracuje z drzwiami w ruchu, dlatego nie powinno być mocowane w osłabionym lub niestabilnym podłożu.
Współpraca z centralą
Zasilanie powinno być odcinane przez właściwy układ sterowania w razie alarmu pożarowego lub wymaganego zamknięcia drzwi. Funkcja bezpieczeństwa musi mieć pierwszeństwo przed wygodą użytkowania przejścia.
Test po uruchomieniu
Po montażu trzeba sprawdzić utrzymanie skrzydła, zwolnienie po zaniku zasilania i pełne domknięcie drzwi przez samozamykacz. Test powinien obejmować rzeczywisty scenariusz pracy obiektu.
Wnioski użytkowe
S3 500 N to podłogowy trzymacz drzwiowy do układów odcięć ogniowych, w których liczy się stabilne utrzymanie skrzydła w pozycji otwartej i pewne zwolnienie po zaniku zasilania. Jest to rozwiązanie właściwe tam, gdzie montaż ścienny nie daje dobrego efektu technicznego lub estetycznego.
Dokumenty do pobrania
Materiały formalne i techniczne związane z trzymaczem drzwiowym S3.
