Trzymacz elektromagnetyczny uniwersalny GTR048000A10
Trzymacz elektromagnetyczny uniwersalny GTR048000A10

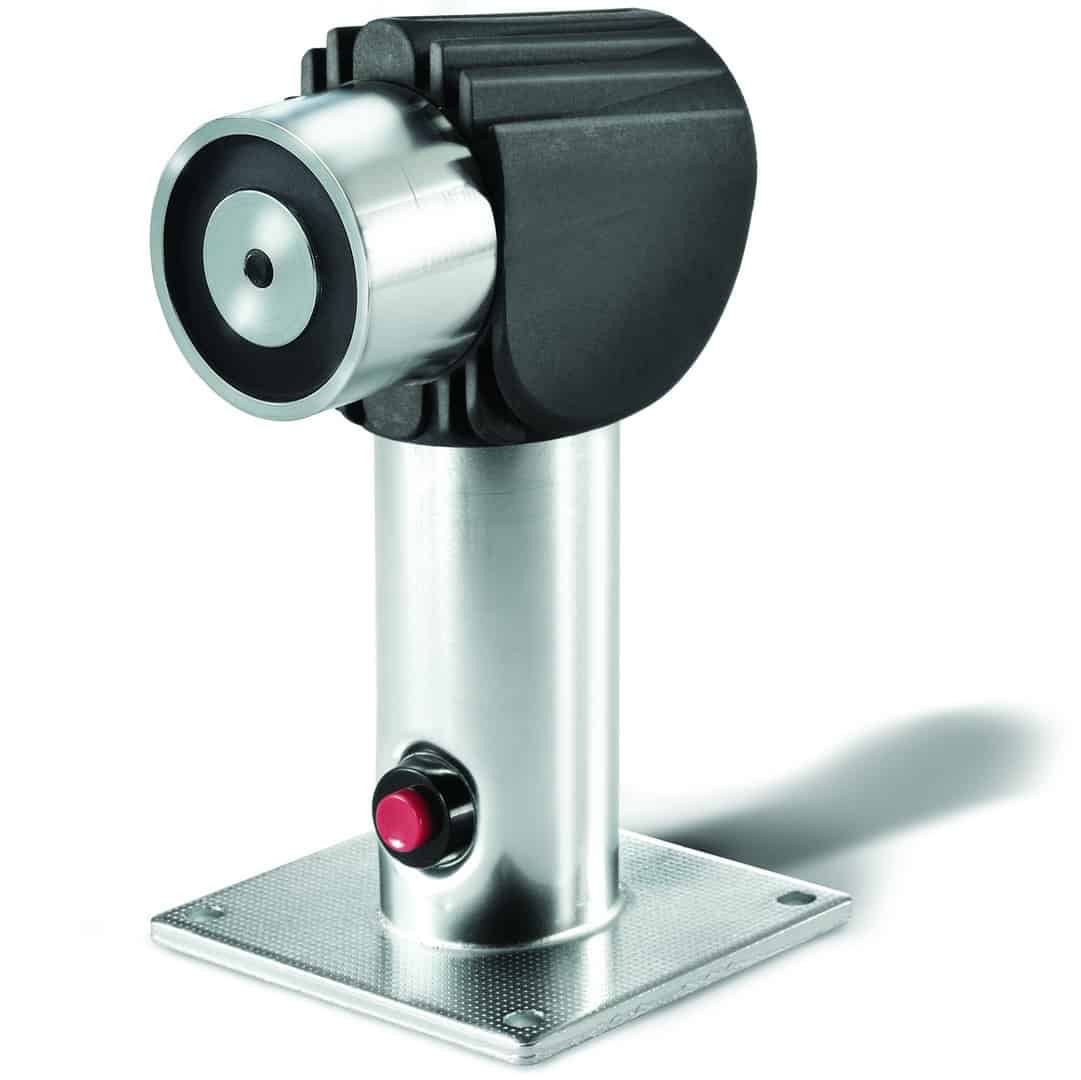

GTR048000A10 to natynkowy trzymacz elektromagnetyczny 24 V DC przeznaczony do utrzymywania drzwi przeciwpożarowych w pozycji otwartej w warunkach normalnej eksploatacji obiektu. Po odłączeniu zasilania drzwi zostają zwolnione i mogą zostać zamknięte przez współpracujący samozamykacz. Model rozwija siłę trzymania 400 N przy mocy znamionowej 1,6 W i jest przystosowany do pracy ciągłej 100%.
Elastyczny montaż ścienny, podłogowy lub sufitowy
Konstrukcja z rurą dystansową i obrotową głowicą pozwala dopasować położenie elektromagnesu do układu drzwi, ściany i punktu styku zwory.
Grafiki pomocnicze
Na stronie produktu pokazano dodatkowe grafiki związane z wymiarami, ustawieniami oraz schematem podłączenia modelu GTR048000A10.

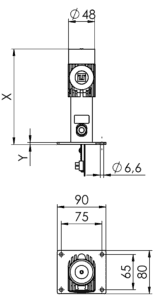

Wymiary wariantu uniwersalnego

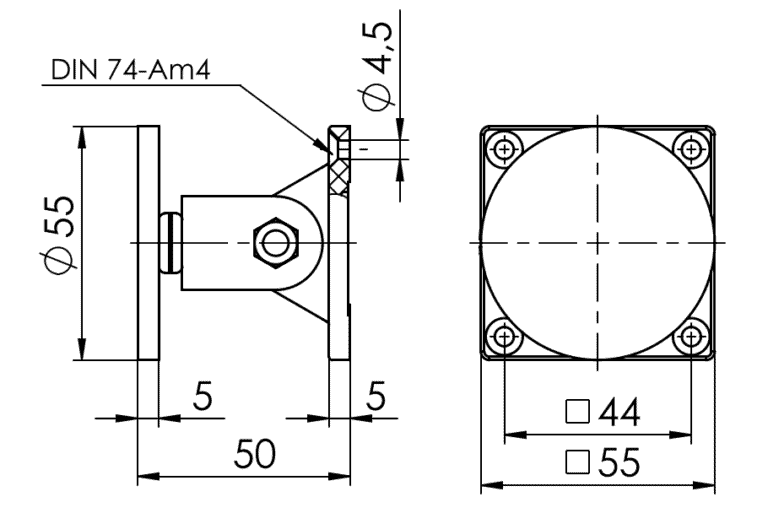

Dodatkowy rysunek montażowy

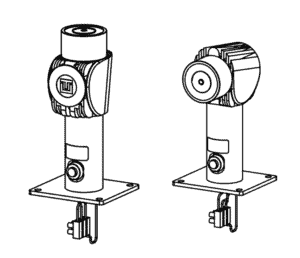

Możliwe ustawienia trzymacza
Schemat podłączeniaNajważniejsze cechy konstrukcyjne
Obrotowa głowica magnetyczna
Najważniejszą cechą konstrukcyjną modelu GTR048000A10 jest obrotowa głowica magnetyczna, która pozwala wykorzystać ten sam typ w różnych konfiguracjach montażowych.
Rura dystansowa
Rura dystansowa może zostać skrócona, dzięki czemu łatwiej dopasować odległość roboczą do rzeczywistego układu drzwi i ściany.
Ręczne zwolnienie
W obudowie znajduje się przycisk zwalniający, który umożliwia ręczne odblokowanie drzwi bez ingerencji w układ sterowania.
Zabezpieczenia elektryczne
W konstrukcji zastosowano zabezpieczenie przed odwrotną polaryzacją oraz diodę gaszącą, co ogranicza ryzyko błędów przy podłączeniu i poprawia stabilność pracy obwodu zwalniania.
Zastosowanie i dobór
Gdzie sprawdza się najlepiej
Ten wariant stosuje się tam, gdzie zwykły trzymacz ścienny nie daje odpowiedniej geometrii montażu, a zachodzi potrzeba odsunięcia punktu trzymania od płaszczyzny ściany albo zastosowania montażu przy posadzce lub nadprożu.
Elastyczność układu
Model jest przeznaczony do drzwi przeciwpożarowych montowanych w ciągach komunikacyjnych, przejściach między strefami pożarowymi i innych miejscach wymagających większej elastyczności montażowej.
Warianty długości
Dla serii przewidziano trzy długości bazowe przy montażu ściennym: 175 mm, 325 mm i 475 mm, a przy montażu podłogowym lub sufitowym: 150 mm, 300 mm i 450 mm.
Normy i badania
Cała seria została przebadana według EN 1155 i EN 14637.
Parametry techniczne GTR048000A10
| Model | GTR048000A10 |
| Typ | Trzymacz elektromagnetyczny natynkowy z obrotową głowicą |
| Napięcie znamionowe | 24 V DC |
| Siła trzymania | 400 N |
| Moc znamionowa | 1,6 W |
| Cykl pracy | 100% |
| Płyta montażowa | 90 × 80 mm |
| Długości ścienne | 175 mm, 325 mm, 475 mm |
| Długości podłogowe / sufitowe | 150 mm, 300 mm, 450 mm |
| Przycisk zwalniający | Tak |
| Zabezpieczenia | Ochrona przed odwrotną polaryzacją i dioda gasząca |
| Stopień ochrony | Magnes IP54, część przyłączeniowa IP42 |
| Sposób montażu | Ścienny, podłogowy lub sufitowy |
| Cechy konstrukcyjne | Obrotowa głowica magnetyczna, rura dystansowa z możliwością skrócenia |
| Badania | EN 1155, EN 14637 |
Montaż i integracja
Montaż natynkowy
GTR048000A10 jest trzymaczem natynkowym, przeznaczonym do integracji z drzwiami przeciwpożarowymi przy różnych wariantach usytuowania punktu mocowania.
Elastyczne pozycjonowanie
Obrotowa głowica i rura dystansowa pozwalają dostosować położenie elektromagnesu do układu drzwi, ściany i punktu styku zwory.
Współpraca z układem drzwiowym
Po odłączeniu zasilania drzwi zostają zwolnione i mogą zostać zamknięte przez współpracujący samozamykacz.
Warunki eksploatacyjne
Produkt jest przeznaczony do instalacji, w których wymagane jest ciągłe utrzymywanie drzwi w pozycji otwartej i pewne zwolnienie w stanie alarmowym.
Dokumenty do pobrania
Materiały techniczne i formalne związane z modelem GTR048000A10.
Wnioski użytkowe
GTR048000A10 to uniwersalny trzymacz elektromagnetyczny do zastosowań przeciwpożarowych, przeznaczony tam, gdzie standardowy wariant ścienny nie daje wystarczającej swobody montażu. O przydatności tego modelu decydują przede wszystkim elastyczność ustawienia, możliwość skrócenia rury dystansowej oraz dopasowanie geometrii całego układu drzwiowego.
