BF320 Podkładka wibracyjna 24 V

BF320 – podkładka wibracyjna 24 V

Alarmowa podkładka wibracyjna dla osób niedosłyszących, przeznaczona do ostrzegania o alarmie pożarowym lub ewakuacyjnym przez intensywne wibracje.

BF320 jest urządzeniem pomocniczym do systemów pożarowych i ewakuacyjnych. Najczęściej umieszcza się ją pod poduszką w pokoju hotelowym, apartamencie, obiekcie opieki lub innym miejscu, gdzie osoba niedosłysząca może nie usłyszeć standardowego sygnalizatora akustycznego.

Podkładka podłączana jest do wyjścia 24 V DC systemu alarmowego przez gniazdo BF320JP. W czasie alarmu zaczyna wibrować i pulsować, pomagając skutecznie obudzić lub ostrzec użytkownika.

  • Alarmowanie dostępne
  • 24 V DC
  • BS 5446-3
  • Pod poduszkę
  • BF320 + BF320JP
Strona produktu AlertBuddy BF325/K1
BF320 podkładka wibracyjna 24 V

Najważniejsze cechy

Ostrzeganie wibracyjneIntensywne drgania pomagają ostrzec osobę, która może nie usłyszeć sygnalizatora akustycznego.
Do systemów 24 VPodłączenie do standardowego wyjścia 24 V DC sygnalizatorów konwencjonalnych lub systemów ewakuacji.
Pod poduszkęTypowe zastosowanie to montaż pod poduszką, szczególnie w pokojach hotelowych i obiektach noclegowych.
Gniazdo BF320JPDo prawidłowego podłączenia wymagane jest dedykowane gniazdo wtykowe z mini-XLR.

Charakterystyka zestawu

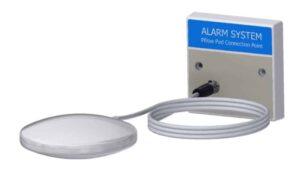

BF320 – podkładka/poduszka wibrująca

BF320 zapewnia dodatkowy kanał alarmowania tam, gdzie sam dźwięk może być niewystarczający. W praktyce urządzenie wspiera osoby niesłyszące i słabosłyszące podczas snu, kiedy reakcja na klasyczny sygnalizator akustyczny może być opóźniona albo niemożliwa.

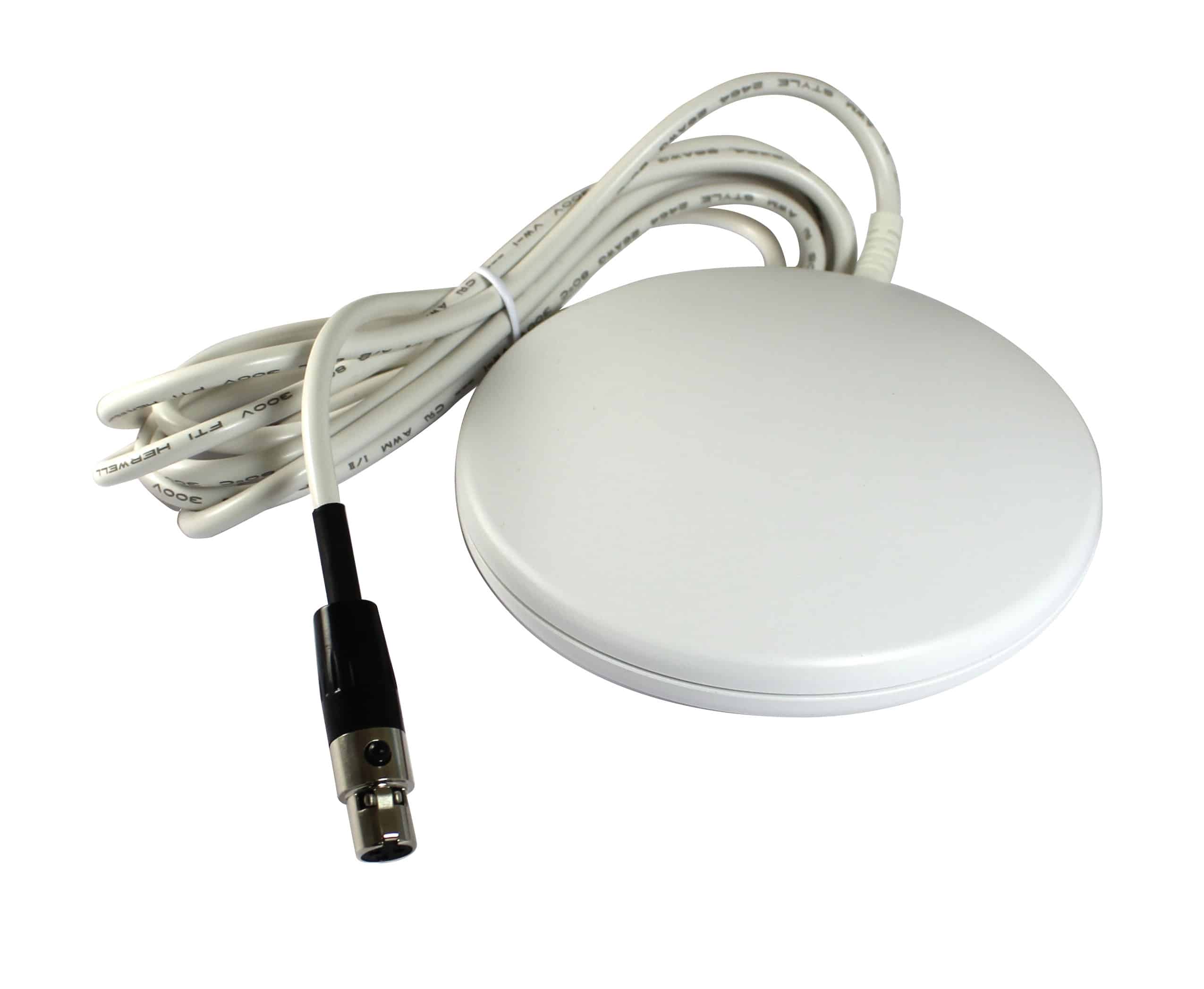

Podkładka jest zasilana przez gniazdo BF320JP i pracuje w zakresie 10-30 V DC. W stanie alarmowym pobiera około 65 mA przy 24 V DC lub 110 mA przy 10 V DC. Przewód o długości 2 m pozwala ułożyć urządzenie pod poduszką z zachowaniem odpowiedniego zapasu.

Urządzenie nie jest przeznaczone do pracy długotrwałej. Po każdym uruchomieniu alarmu system powinien zostać zresetowany, aby ograniczyć czas ciągłej pracy podkładki.

Gniazdo BF320JP

BF320JP – gniazdo wtykowe

BF320JP umożliwia podłączenie podkładki BF320 do wyjścia 24 V DC systemu alarmowego. Gniazdo mini-XLR ogranicza ryzyko przypadkowego wypięcia przewodu, co jest istotne w pokojach hotelowych, obiektach opieki i miejscach użytkowanych przez wiele osób.

Gniazdo może być montowane natynkowo lub podtynkowo w pojedynczej puszce typu UK o minimalnej głębokości 25 mm. Przeznaczone jest do użytku wewnętrznego.

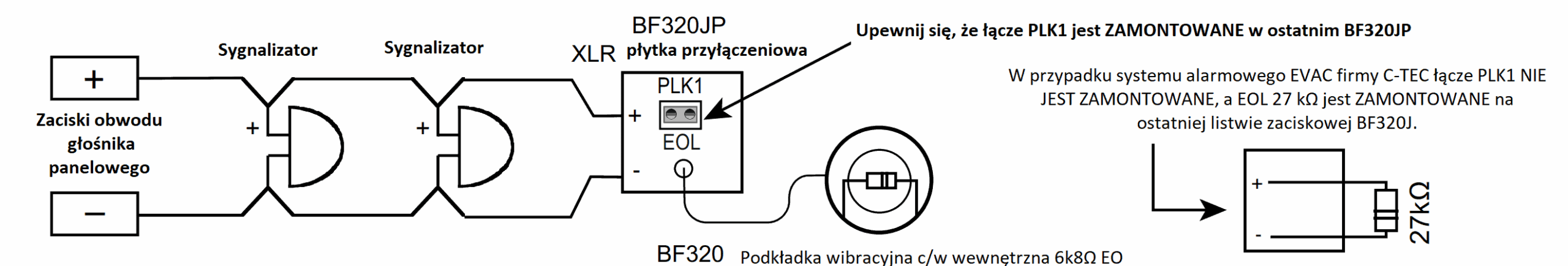

BF320JP umożliwia dobór rezystancji monitorowania linii: 6K8 dla podkładki albo 27K dla gniazda, zależnie od wymagań systemu pożarowego lub ewakuacyjnego.

Zasada działania

W czasie alarmu pożarowego lub ewakuacyjnego centrala albo system sygnalizacji podaje napięcie na obwód, do którego podłączone jest gniazdo BF320JP. Podkładka BF320 zaczyna wtedy wibrować i pulsować, przekazując użytkownikowi wyraźny sygnał dotykowy.

Takie rozwiązanie uzupełnia sygnalizację akustyczną i optyczną. Jest szczególnie ważne w nocy, gdy osoba niedosłysząca może nie zareagować na dźwięk, ale może zostać obudzona przez wibrację umieszczoną bezpośrednio pod poduszką.

Skuteczność rozwiązania zależy od poprawnego miejsca ułożenia podkładki, prawidłowego podłączenia do systemu i okresowego testowania zgodnie z procedurami obiektu.

Funkcje i zastosowanie

Dostępne alarmowanieWsparcie dla osób niesłyszących i słabosłyszących w rozpoznaniu alarmu pożarowego lub ewakuacyjnego.
Systemy hoteloweTypowe zastosowanie w pokojach hotelowych i obiektach noclegowych, gdzie konieczne jest alarmowanie podczas snu.
Integracja 24 V DCPodłączenie do konwencjonalnych wyjść sygnalizatorów lub systemów ewakuacji przez gniazdo BF320JP.
Mini-XLRZłącze wtykowe ogranicza przypadkowe wypięcie podkładki w czasie eksploatacji.
Monitorowanie liniiMożliwy wybór rezystancji monitorowania zgodnie z wymaganiami systemu.
Testy okresoweUrządzenie należy instalować i testować zgodnie z przepisami oraz procedurami obiektu.

Gdzie stosować?

  • Pokoje hotelowe przystosowane dla osób niedosłyszących.
  • Obiekty noclegowe, akademiki i domy opieki.
  • Pomieszczenia, w których alarm akustyczny może być niewystarczający.
  • Systemy pożarowe i ewakuacyjne wymagające dodatkowego alarmowania dotykowego.
  • Instalacje wspierające dostępność i bezpieczną ewakuację użytkowników.

Na co uważać?

Podkładka musi być ułożona tak, aby realnie obudzić użytkownika. Osoba odpowiedzialna za obiekt powinna sprawdzić jej położenie, sposób prowadzenia przewodu i poprawność działania po każdym przygotowaniu pokoju.

Urządzenie nie powinno pracować długotrwale po aktywacji. Po alarmie należy zresetować system, a samą instalację testować zgodnie z wymaganiami przepisów, producenta i procedur bezpieczeństwa.

Parametry orientacyjne

Zasilanie BF32010-30 V DC przez gniazdo wtykowe BF320JP.
Prąd alarmowania65 mA przy 24 V DC / 110 mA przy 10 V DC.
Wymiary BF320Średnica 100 mm, wysokość 34 mm, przewód 2 m.
Waga BF320Około 162 g.
Warunki pracyOd -10°C do +60°C.
Gniazdo BF320JP86 x 86 x 15 mm, montaż w pojedynczej puszce typu UK.

Ważna informacja użytkowa

BF320 jest elementem wspomagającym alarmowanie osób niedosłyszących. Nie zastępuje kompletnego systemu sygnalizacji pożaru ani procedur ewakuacyjnych, ale zwiększa szansę skutecznego ostrzeżenia osoby, która może nie odebrać sygnału dźwiękowego.

Produkt powinien być zainstalowany, testowany i utrzymywany zgodnie z dokumentacją, przepisami oraz wymaganiami obiektu. Szczególne znaczenie ma prawidłowe ułożenie podkładki i regularne potwierdzanie jej działania.
