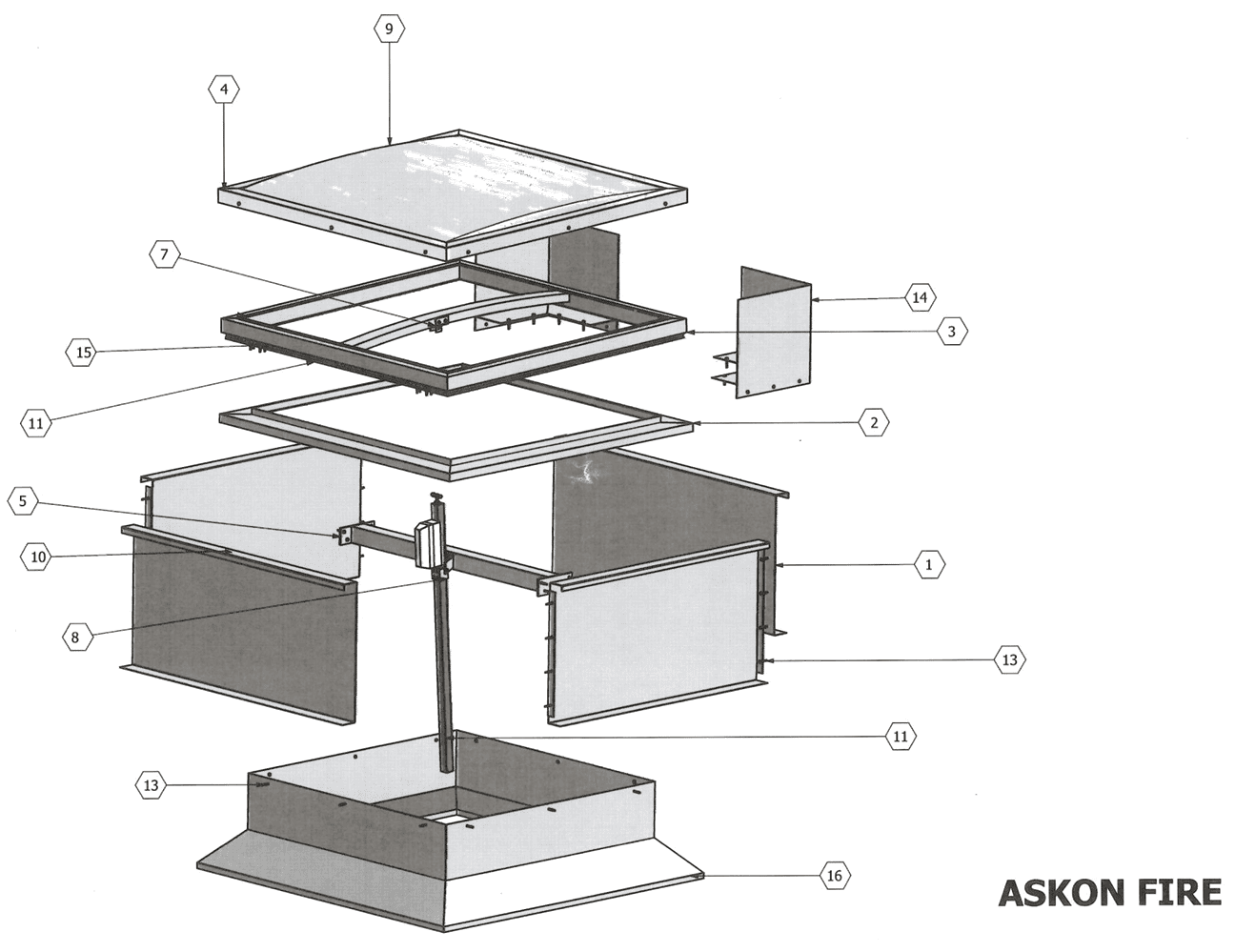

Klapy dymowe wolnostojące typu ASKON FIRE są klapami jednoskrzydłowymi z napędem elektrycznym.

Podstawy proste klap wykonywane są z blachy stalowej ocynkowanej grubości 1,5 mm. Wysokość podstaw wynosi min. 500mm.

Podstawy proste z blachy stalowej są standardowo przystosowane do izolacji grubości 60 mm z wełny mineralnej styropianu, korka lub pianki PUR, która jest umieszczana na zewnątrz podstawy podczas montażu klapy, a następnie pokrywana papą bitumiczną, folią PVC lub blachą. Wełna mineralna zastosowana do ocieplenia podstawy powinna posiadać klasę reakcji na ogień A1 (materiał niepalny).

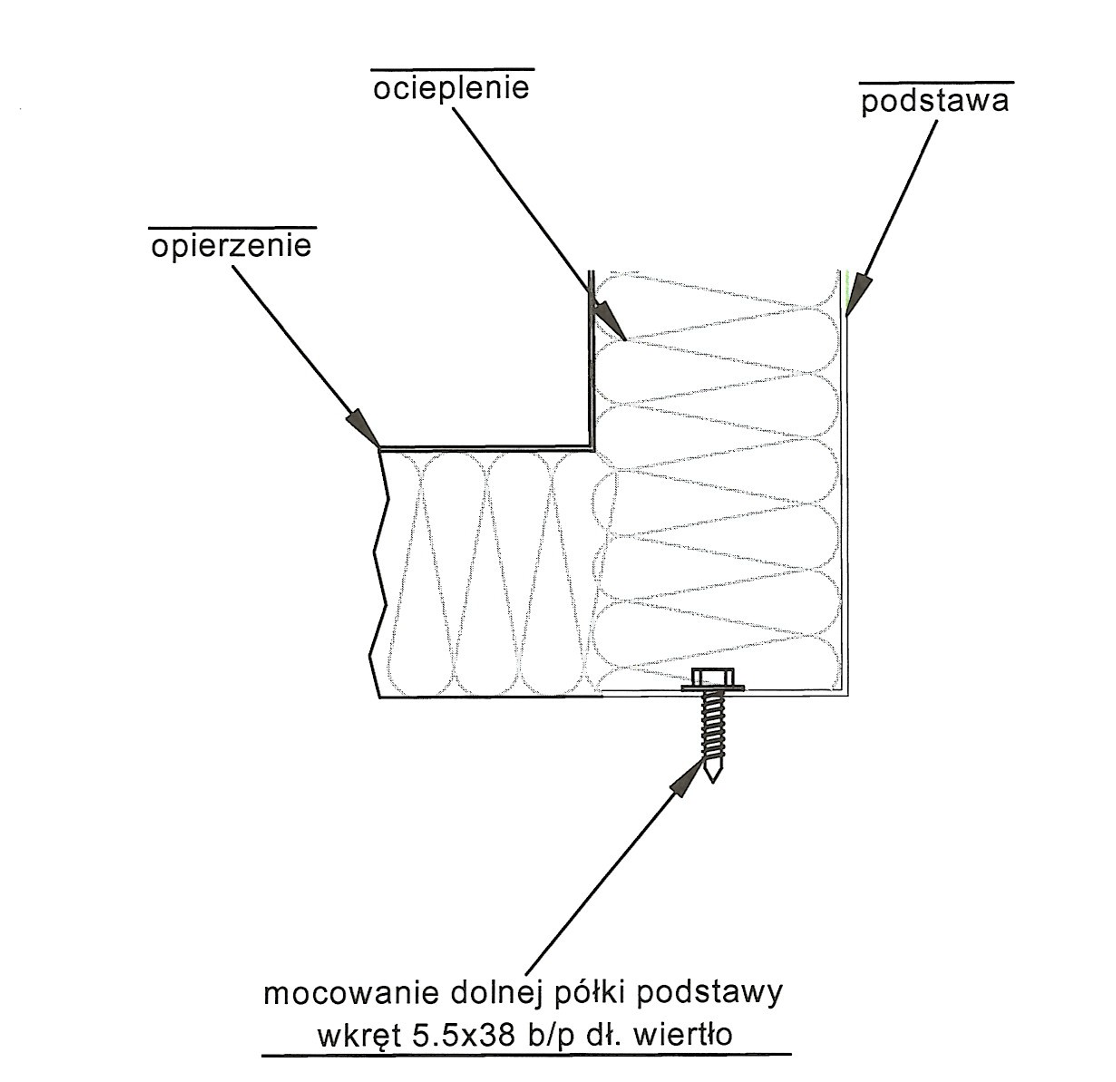

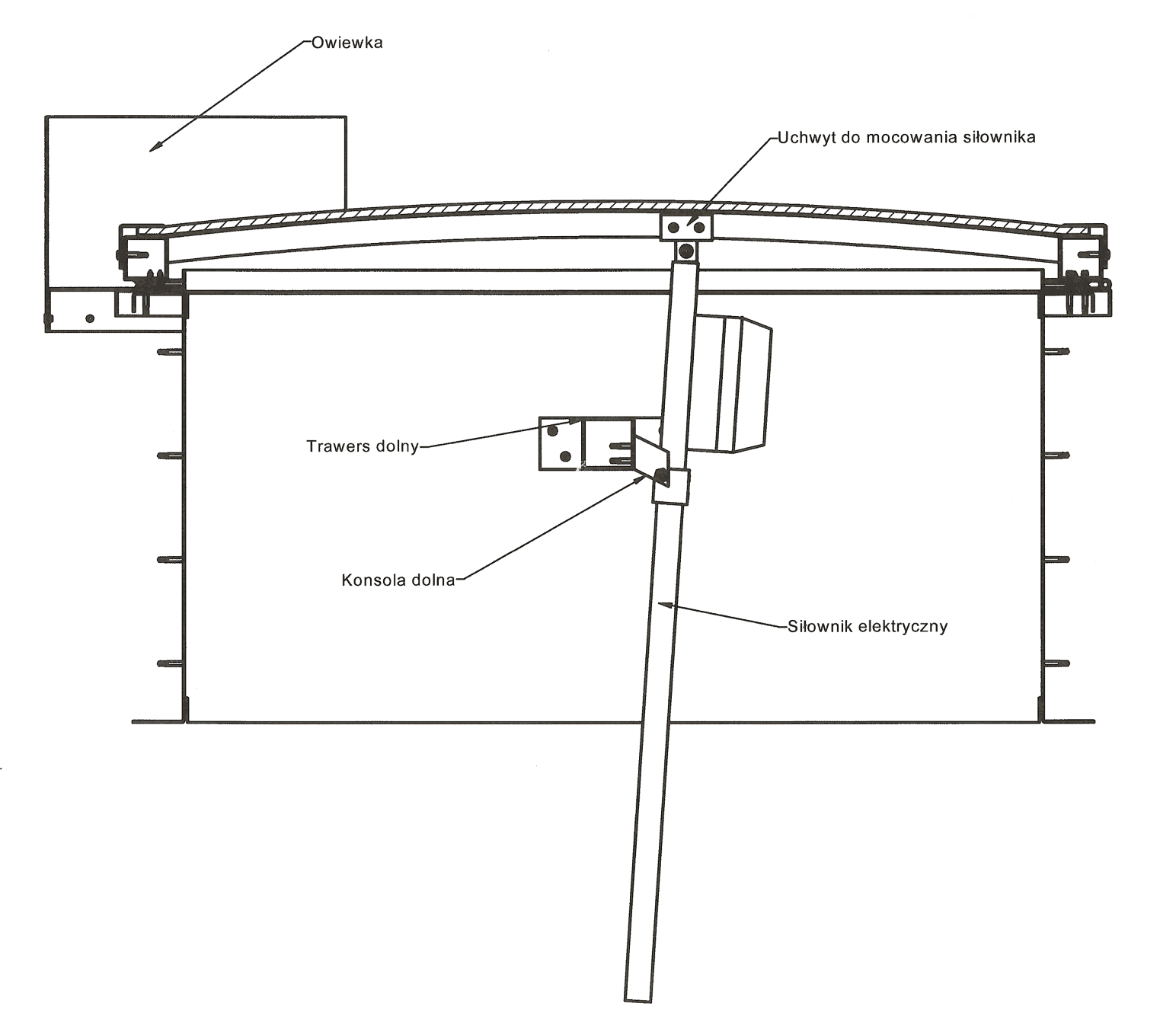

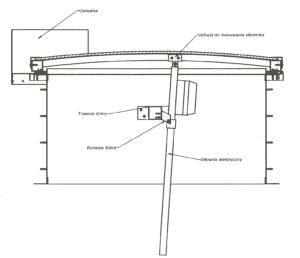

Kształt podstaw jest dostosowany do montażu skrzydła klapy (górna półka podstawy) oraz do przytwierdzenia do konstrukcji dachowej (dolna półka podstawy). Podstawy posiadają zagięcia boczne umożliwiające łatwe skręcenie ich ze sobą.

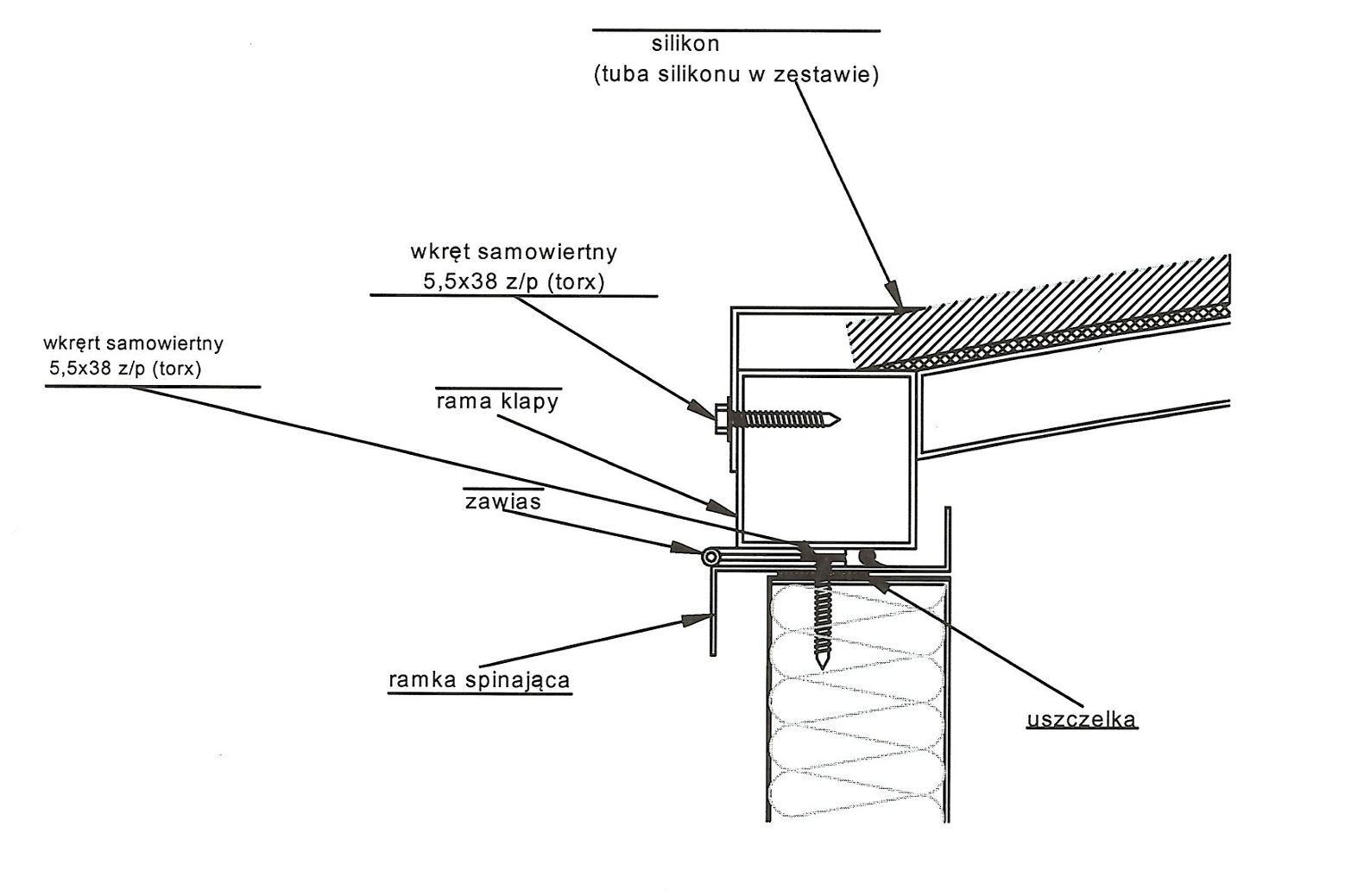

Do górnej półki podstaw mocowany jest parapet wykonany z aluminium, do którego bezpośrednio przylega rama konstrukcyjna skrzydła klapy z uszczelką systemową.

Podstawy są mocowane do konstrukcji dachowych łącznikami w rozstawie nie większym niż 500mm, za pomocą następujących typów łączników:

• śruby samowiercące ocynkowane ø6,3 x 25mm do mocowania podstaw do stalowych konstrukcji nośnych o grubości kształtownika do 2mm,
• śruby samowiercące ocynkowane ø5,5 x 38mm z długim wiertłem lub ø6,3 x 63mm z długim wiertłem do mocowania podstaw do stalowych konstrukcji nośnych o grubości kształtownika 2 + 8mm,
• kołki rozporowe M8 x 80mm do mocowania podstaw do konstrukcji żelbetowych,
• śruby do drewna do mocowania podstaw do konstrukcji drewnianych,
• gwoździe pistoletowe wstrzeliwane.

Skrzydło klap dymowych ASKON FIRE składa się z ramy konstrukcyjnej oraz płyty stanowiącej wypełnienie skrzydła. Wypełnienie ramy ruchomej klapy stanowi płyta z poliwęglanu komorowego. Płyty wypełniające są dociskane od zewnątrz ramą z kształtownika aluminiowego z uszczelką.

Rama wykonywana jest z kształtowników aluminiowych. Kształtowniki te umożliwiają umieszczenie uszczelki gumowej, stanowiącej uszczelnienie między skrzydłem a podstawą klapy na całym jej obwodzie.

Liczba zawiasów zależna jest od wymiarów klapy i wynosi od 1 do 4 szt. Zawiasy są wykonane z blachy nierdzewnej grubości 2,0mm. Zawiasy mocowane są do ramy za pomocą nitów aluminiowo – stalowych 04,8 x 20mm (4szt. / skrzydło zawiasu) oraz do podstawy za pomocą śrub samowiercących ocynkowanych ø5,5 x 38 z podkładką (łeb na torx).

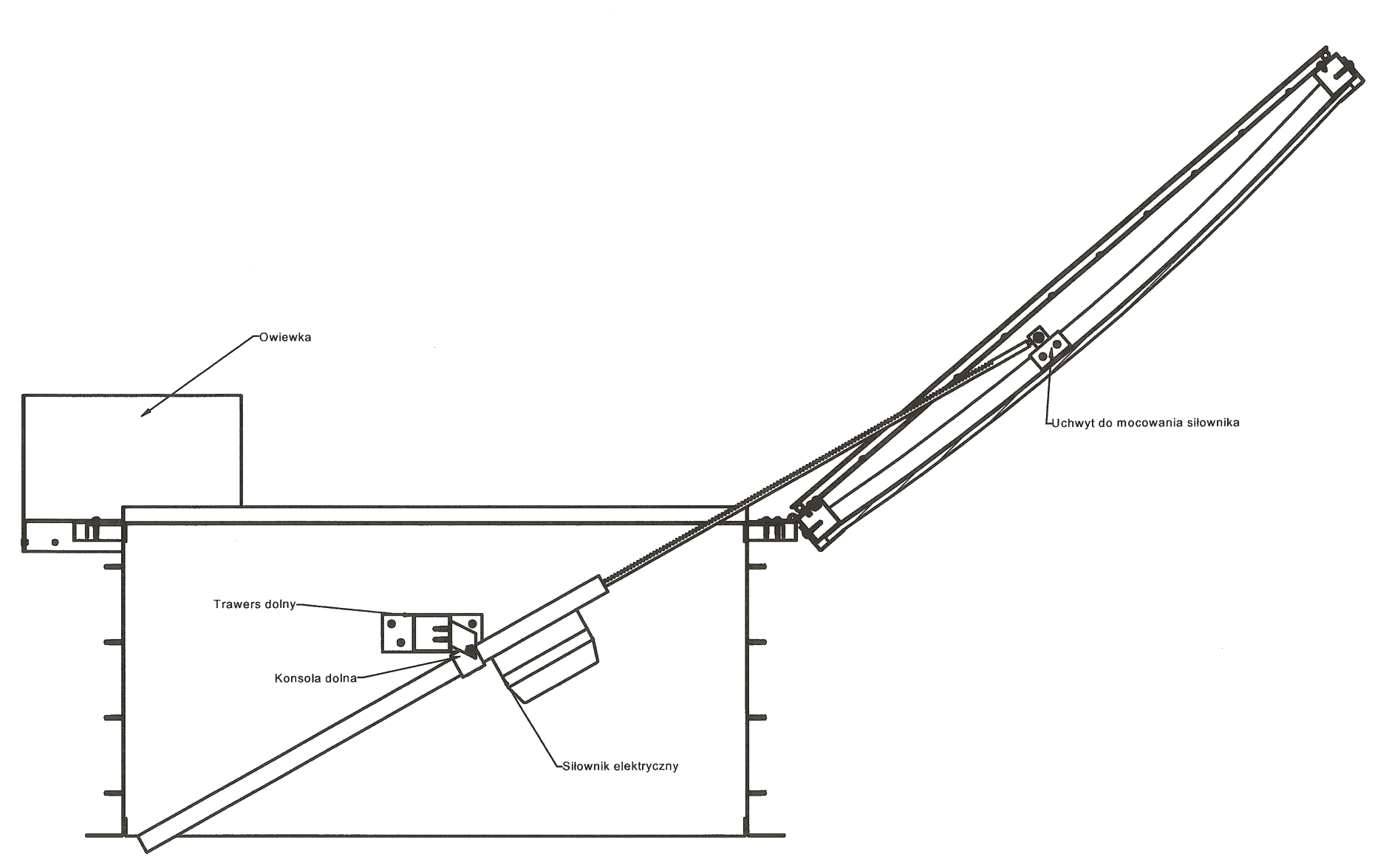

Układ napędowy klap typu ASKON FIRE stanowi siłownik elektryczny ZA 155 HS lub DXD – firmy D+H lub SG – firmy K+G

Podstawowe parametry siłowników elektrycznych:

• długość wysuwu wrzeciona siłownika 600 1000mm,
• siła podnoszenia min 1500N,
• napięcie zasilania 24V,
• natężenie 2,5 A, 4 A lub 5 A

Elektryczny system oddymiania składa się z kilku urządzeń wzajemnie ze sobą współpracujących, które w momencie pożaru umożliwiają otwarcie klap oddymiających. Uruchomienie układu napędowego klap następuje w dwojaki sposób:

• automatycznie po zadziałaniu urządzenia wyzwalającego (czujka dymu),
• ręcznie poprzez naciśnięcie przycisku ROP.

Odblokowanie klapy z napędem elektrycznym następuje w wyniku przekazania impulsu elektrycznego z czujki dymowej lub włącznika ręcznego, który uruchamia mechanizm wysuwu wrzeciona.

Głównym urządzeniem elektrycznego systemu oddymiania jest bezobsługowa centralka sterująca zasilana napięciem 220 V AC wyposażona w zasilacz na 24 V DC oraz komplet akumulatorów, które podtrzymują pracę systemu w przypadku zaniku prądu sieciowego.

IDENTYFIKACJA WYROBU

Klapy dymowe zgodnie z wymogami są twale oznakowane przy pomocy tabliczki znamionowej nitowanej do trawersu klapy.

Na tabliczce zawarte są następujące informacje:

• znak CE dopuszczający do stosowania w budownictwie
• nazwa i adres producenta
• typ klapy i rok produkcji
• numer Ceryfikatu Zgodności ITB, Normy Europejskiej oraz Deklaracji Zgodności
• wymiary klapy i powierzchnia czynna oddymiania
• klasy obciążenia śniegiem (SL) i wiatrem (WL)
• klasy odporności na działanie wysokich (B) i niskich temperatur (T)
• klasa niezawodności działania (Re)
