Centrala sygnalizacji pożarowej FAS / FASmini – zastosowanie, funkcje, parametry
Przeznaczenie i zastosowanie

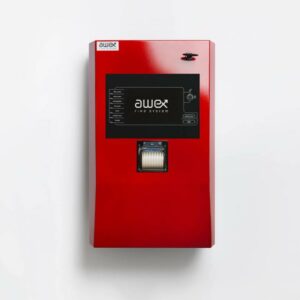

Centrale FAS oraz FASmini to adresowalne centrale sygnalizacji pożarowej przeznaczone do budynków o różnym przeznaczeniu – od ZL I do V, PM i IN. Stanowią podstawowy element systemu SSP, odpowiadający za zbieranie sygnałów z czujek pożarowych i urządzeń ręcznych (ROP), ich analizę, a w przypadku potwierdzonego alarmu – za uruchomienie odpowiednich wyjść wykonawczych i transmisję sygnału do jednostek ochrony przeciwpożarowej.
TOUCH PANEL
7” ekran dotykowy
z intuicyjnym menu
WEB SERVER
wbudowana możliwość
obsługi z dowolnej przeglądarki
KOMPATYBILNY Z BACNET
wbudowany BACnet
do komunikacji z BMS
KOMPATYBILNY Z MODBUS
wbudowany Modbus
do komunikacji z BMS
Kluczowe funkcje
Obsługa linii dozorowych pętlowych i promieniowych – do 2 pętli i 4 linii promieniowych (FASmini).
Do 10000 stref dozorowych oraz do 250 elementów adresowalnych na pętlę.
Możliwość pracy w sieci do 10 central (topologia pierścieniowa).
Sygnalizacja i rejestracja alarmów, uszkodzeń i stanów testowych.
Interfejs do drukarki oraz możliwość montażu paneli wyniesionych.
Zasilacz zgodny z EN 54-4, z pełnym nadzorem nad napięciem głównym i akumulatorami.
Charakterystyka działania
Centrala analizuje stan linii dozorowych, reaguje na sygnały alarmowe (zarówno ręczne, jak i automatyczne), a następnie wysterowuje:
wyjścia przekaźnikowe (np. do transmisji alarmu, aktywacji sygnalizatorów),
wyjścia do urządzeń alarmowych (akustycznych i optycznych),
sygnały do zewnętrznych urządzeń monitorujących (np. powiadamianie stacji monitorowania).
Warianty alarmowania są programowalne – możliwe jest ustawienie czasów opóźnienia, testów oraz warunków współzależności punktów.
Typowe zastosowania
Budynki wielokondygnacyjne
Obiekty przemysłowe
Obiekty użyteczności publicznej
Hale produkcyjne i magazynowe
Centrala FASmini do obsługi mniejszych i średnich obiektów
| Lp. | Dane | Wartości |
|---|---|---|
| 1 | Typ | FASmini |
| 2 | Rodzaj | Adresowalna |
| 3 | Wersja oprogramowania | v01.00.01 |
| 4 | Napięcie zasilania | 170–260V AC |
| 5 | Częstotliwość napięcia | 50/60Hz |
| 6 | Napięcie robocze linii dozorowej praca z sieci | 29,5V DC |
| 7 | Napięcie robocze linii dozorowej akumulatory | 21V DC – 28V DC |
| 8 | Akumulatory | Kwasowo-ołowiowe, 2×7,2Ah/12Ah AGM |
| 9 | Przekroje przewodów wejścia/wyjścia | Maksymalnie 2,5 mm² |
| 10 | Przekrój przewodu linii dozorowych | 0,8 – 1,5 mm² |
| 11 | Maksymalna długość linii dozorowych | 2 km |
| 12 | Rodzaje linii dozorowych | linie pętlowe, promieniowe, boczne |
| 13 | Maksymalna liczba linii dozorowych pętlowych | 2 |
| 14 | Maksymalna liczba linii dozorowych promieniowych | 4 |
| 15 | Maksymalna liczba stref dozorowych | 10000 |
| 16 | Maksymalna liczba elementów na linii pętlowej | 250 |
| 17 | Maksymalna liczba elementów linii promieniowej | 32 |
| 18 | Liczba linii sygnałowych | Maksymalnie 2 / 1A |
| 19 | Maksymalna liczba wariantów alarmowania | 30 |
| 20 | Uniwersalne wejścia | 1 |
| 21 | Wyjścia przekaźnikowe | 2 |
| 22 | Licznik zdarzeń | Do 15 000 |
| 23 | Poziomy uprawnień | 4 poziomy |
| 24 | Drukarka | Interfejs drukarki, opcjonalnie |
| 25 | Wejście LAN | Tak |
| 26 | Kolor obudowy | Czerwony RAL 3000 |
| 27 | Materiał obudowy | Stal malowana proszkowo |
| 28 | Klasa ochrony | IP 30 |
| SYSTEM SIECI CENTRAL | ||
| 29 | Topologia połączenia central | Pierścieniowa, współzależna |
| 30 | Maksymalna liczba central w systemie | 10 |
| 31 | Maksymalna ilość elementów w systemie | 12 500 |
| 32 | Standard połączenia | RS 422 |
Centrala sygnalizacji pożarowej FASmini występuje w jednej obudowie. W zależności od wersji może posiadać różnie funkcjonalności opisane w tabeli poniżej.
| 1Loop | 2Loop | 1Loop/RS | 2Loop/RS | |
|---|---|---|---|---|
| Ilość pętli | 1 | 2 | 1 | 2 |
| Ilość linii sygnałowych | 1 | 2 | 1 | 2 |
| Interfejs drukarki | TAK | TAK | TAK | TAK |
| Sieciowanie | NIE | NIE | TAK | TAK |
Przyciski funkcyjne panelu obsługi użytkownika:

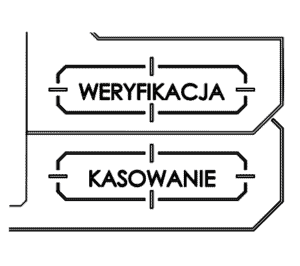

- Weryfikacja – przycisk funkcyjny wyciszający sygnalizację dźwiękową oraz wysyłający do systemu informację, że użytkownik udaje się na rozpoznanie występującego alarmu I stopnia. Można go aktywować w trakcie ustawionego czasu T1. Po jego uruchomieniu zaczyna odliczać się czas T2 (czas na zweryfikowanie alarmu).
- Kasowanie – przycisk funkcyjny służący do kasowania alarmu pożarowego w czasie T2, po skontrolowaniu miejsca wystąpienia alarmu. Wciśnięcie tego przycisku w trakcie czuwania systemu kasuje logi na ekranie Info (patrz pkt. 7.1.1)

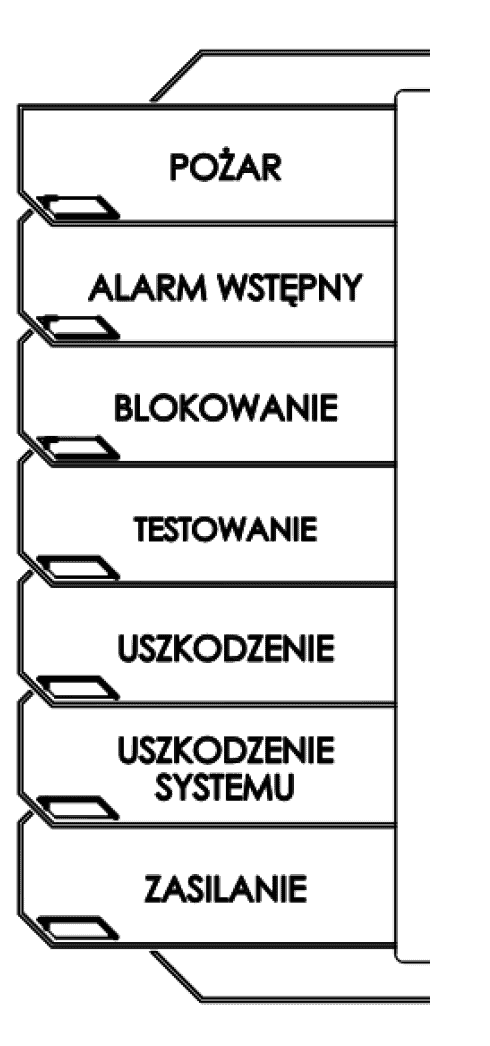

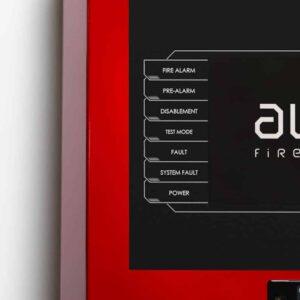

Sygnalizacja optyczna LED
- Pożar – dioda czerwona sygnalizuje wystąpienie alarmu II stopnia.
- Alarm Wstępny – dioda czerwona sygnalizuje wykrycie alarmu pożarowego przez element na dowolnej linii dozorowej.
- Testowanie – dioda żółta sygnalizuje stan testowania części systemu np. linii dozorowej, strefy dozorowej lub pojedynczego punktu.
- Blokowanie – dioda żółta sygnalizuje blokowanie jakiejś części systemu np. linii dozorowej, strefy dozorowej lub pojedynczego punktu.
- Uszkodzenie – dioda żółta sygnalizuje awarię części systemu np. linii dozorowej, pojedynczego punktu, części składowej centrali lub podłączonego do centrali urządzenia zabezpieczającego.
- Uszkodzenie systemu – dioda żółta sygnalizuje błąd systemowy.
- Zasilanie – dioda zielona sygnalizuje zasilanie.

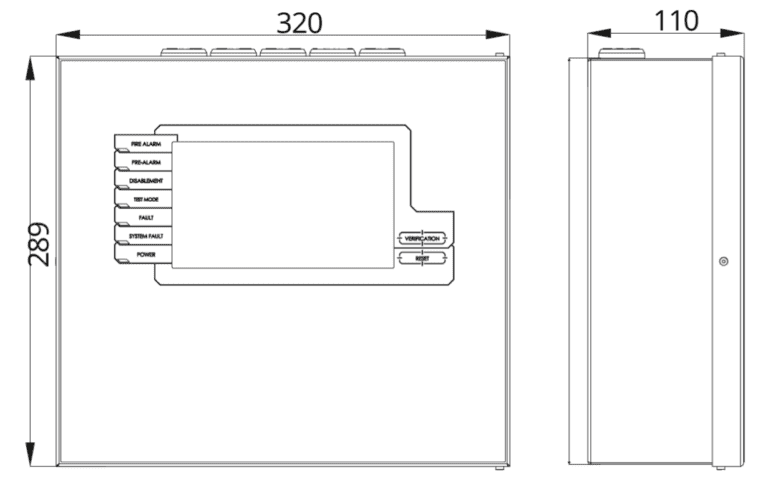

Wymiary:
Zasilanie
Centrala sygnalizacji pożarowej posiada dwa źródła zasilania. Głównym źródłem zasilania jest napięcie sieciowe redukowane do napięcia pracy centrali. Zestaw akumulatorów pełni funkcję rezerwowego źródła zasilania – załącza się przy zaniku napięcia sieciowego i podtrzymuje zasilanie centrali sygnalizacji pożarowej. Centrala FASmini posiada jeden typ zasilacza.
- Główne źródło zasilania (zasilacz) – W centrali sygnalizacji pożarowej zastosowano wydajny zasilacz o nominalnym napięciu wyjściowym 24 [V] DC, który jest integralną częścią urządzenia. Zasilacz współpracuje z modułem sterującym centrali FASmini.
| Lp. | Dane | Wartości |
|---|---|---|
| 1 | Napięcie znamionowe wejściowe | 230 [V] AC |
| 2 | Zakres napięcia wejściowego | 85 [V] AC – 264 [V] AC |
| 3 | Maksymalny pobór prądu z sieci | 0,85 [A] |
| 4 | Maksymalna rezystancja wew. baterii | 500 [mΩ] |
| 5 | Minimalny prąd wyjściowy | 0,05 [A] |
| 6 | Maksymalny znamionowy prąd dostarczany w sposób ciągły | 1,3 [A] |
| 7 | Maksymalny znamionowy prąd wyjściowy bez ładowania baterii | 2,5 [A] |
| 8 | Częstotliwość zasilania wejściowego | 50/60 [Hz] |
| 9 | Napięcie znamionowe wyjściowe | 24 [V] DC |
| 10 | Zakres napięcia wyjściowego | 21,5 – 30 [V] DC |
| 11 | Wartości bezpieczników wejściowych | 3A 30 [V] DC |
- Rezerwowe źródło zasilania (akumulatory) – Główne źródło zasilania nadzorowane jest za pomocą centrali. Po zaniku napięcia moduł automatycznie przełącza się na rezerwowe źródło zasilania którym jest zestaw akumulatorów.
| Lp. | Dane | Wartości |
|---|---|---|
| 1 | Typ akumulatorów | Akumulatory kwasowo-ołowiowe AGM |
| 2 | Minimalna pojemność akumulatorów | 7 [Ah] |
| 3 | Maksymalna pojemność akumulatorów | 12 [Ah] |
| 4 | Napięcie pełnego naładowania baterii | 28 [V] |
| 5 | Maksymalny prąd ładowania | 1,2 [A] |
| 6 | Napięcie końcowe baterii | 21,5 [V] |
Wyjścia zasilające
Centrala sygnalizacji pożarowej z wbudowanym zasilaczem posiada maksymalnie 2 wyjścia potencjałowe do zasilania urządzeń przeciwpożarowych.
| Lp. | Oznaczenie wyjścia | Napięcie wyjścia | Maksymalne obciążenie | Wartości bezpieczników |
|---|---|---|---|---|
| 3 | SIREN 1 | 21–30 V DC | 1 A | 1,1 A |
| 4 | SIREN 2 | 21–30 V DC | 1 A | 1,1 A |
Centrala FAS do zastosowania w obiektach o kategoriach ZL I do V, PM oraz IN.
| Lp. | Dane | Wartości |
|---|---|---|
| 1 | Typ | FAS |
| 2 | Rodzaj | Adresowalna |
| 3 | Wersja oprogramowania | v01.01.00 |
| 4 | Napięcie zasilania | 170–260V AC |
| 5 | Częstotliwość napięcia | 50/60Hz |
| 6 | Napięcie robocze linii dozorowej praca z sieci | 29,5V DC |
| 7 | Napięcie robocze linii dozorowej akumulatory | 21V DC – 28V DC |
| 8 | Akumulatory | Kwasowo-ołowiowe, 2x26Ah/52/78Ah AGM |
| 9 | Przekroje przewodów wejścia/wyjścia | Maksymalnie 2,5 mm² |
| 10 | Średnica przewodu linii dozorowych | 0,8 – 1,5 mm |
| 11 | Maksymalna długość linii dozorowych | 2 km |
| 12 | Rodzaje linii dozorowych | linie pętlowe, promieniowe, boczne |
| 13 | Maksymalna liczba linii dozorowych pętlowych | 10 |
| 14 | Maksymalna liczba linii dozorowych promieniowych | 20 |
| 15 | Maksymalna liczba stref dozorowych | 250 na pętle |
| 16 | Maksymalna liczba elementów na linii pętlowej | 250 |
| 17 | Maksymalna liczba elementów linii promieniowej | 32 |
| 18 | Liczba linii sygnałowych | 2 /1A |
| 19 | Maksymalna liczba wariantów alarmowania | 30 |
| 20 | Uniwersalne wejścia | Maksymalnie 12 |
| 21 | Uniwersalne wyjścia przekaźnikowe | Maksymalnie 11 |
| 22 | Licznik zdarzeń | Do 15 000 |
| 23 | Poziomy uprawnień | 4 poziomy |
| 24 | Drukarka | Tak, opcjonalnie |
| 25 | Wejście LAN | Tak |
| 26 | Kolor obudowy | Czerwony RAL 3000 |
| 27 | Materiał obudowy | Stal malowana proszkowo |
| 28 | Klasa ochrony | IP 30 |
| SYSTEM SIECI CENTRAL | ||
| 29 | Topologia połączenia central | Pierścieniowa, współzależna |
| 30 | Maksymalna liczba central w systemie | 10 |
| 31 | Maksymalna ilość elementów w systemie | 12 500 |
| 32 | Standard połączenia | RS 422 |
Rozmieszczenie części składowych centrali FAS
- 3.1 Moduł sterujący
- 3.2 Płyta rozszerzeń PR 3
- 3.3 Płyta rozszerzeń PR 5
- 3.4 Karta pętli dozorowych KPD 2
- 3.5 Karta wejścia/wyjścia KIO 22
- 3.6 Karta komunikacyjna KRS 422
- 3.7 Karta komunikacyjna KRS 422-FO
- 3.8 Drukarka (opcjonalnie)
- 3.9 Panel obsługi użytkownika
- 3.9.1 Przyciski funkcyjne panelu obsługi użytkownika
- 3.9.2 Sygnalizacja optyczna LED
- 3.9.3 Stacyjka dostępu
- 5.1 Główne źródło zasilania (zasilacz)
- 5.2 Rezerwowe źródło zasilania (akumulatory)
Moduł sterujący
Moduł sterujący jest elementem decyzyjnym całej centrali. Urządzenie to występuje w każdej konfiguracji centrali sygnalizacji pożarowej. W jego skład wchodzą: moduł pętli dozorowej (pozwalający na podpięcie elementów detekcyjnych do centrali), wejścia/wyjścia (wymagane do podłączenia urządzeń współpracujących z centralą) oraz gniazdo na płytę rozszerzeń. Zasilanie modułu realizowane jest za pomocą zintegrowanego zasilacza sieciowego oraz zestawu akumulatorów. Zasilanie sieciowe jest kontrolowane przez jednostkę sterująca, przez co w razie braku napięcia, źródło energii przełączane jest automatycznie na rezerwowe. Moduł sterujący wyposażony jest w dwa mikroprocesory zapewniające redundantną prace
podstawowych funkcji systemu. Urządzenie pracuje z wykorzystaniem własnego oprogramowania kompatybilnego z oprogramowaniem innych części systemu. Alarmy prezentowane są poprzez wskaźniki LED oraz wyświetlacz wbudowany w panel użytkownika.
Opis złączy i elementów w module sterującym:
| Złącze | Oznaczenie | Opis złącza |
|---|---|---|
| 1 | LAN | LAN |
| 2 | RTC | Bateria RTC |
| 3 | µSD | Karta pamięci micro SD |
| 4 | Control Panel | Wyjście do panelu użytkownika |
| 5 | COM | Gniazdo płyty rozszerzeń |
| 6 | FAULT | Wyjście uszkodzeniowe |
| 7 | OUT 1 | Wyjście uniwersalne |
| 8 | PWR 1, PWR 2 | Wyjścia potencjałowe 21–30 V DC |
| 9 | IN / L / N | Wejście zasilania 230 V AC |
| 10 | LOOP | Linia dozorowa |
| 11 | ALARM | Wyjście do urządzenia transmisji alarmów |
| 12 | SIREN1, SIREN2 | Wyjścia linii sygnałowych |
| 13 | IN 1, IN 2 | Wejścia nadzorowane |
| 14 | PSU / Battery | Zasilanie 21–30 V DC |
| 15 | OUT / L / N | Wyjście zasilania 230 V AC do zasilacza |
| 16 | FUSE T2A/250VAC | Bezpiecznik zasilania sieciowego T2A / 250V AC |
| 17 | FUSE 5A/32VDC | Bezpiecznik akumulatorów 5A / 32V DC |
Płyta rozszerzeń PR 3
Płyta rozszerzeń jest to element posiadający 3 sloty na karty rozszerzeń. Karty rozszerzeń podłączone do modułu tworzą integralną część centrali i są konfigurowane z poziomu centrali. Do złącz w płycie rozszerzeń można użyć przewodów o maksymalnym przekroju 2,5mm². Każda z podłączonych kart posiada dedykowane złącze do którego – w zależności od zastosowanego typu karty – można podłączyć różnego rodzaju urządzenia.
Opis złącz i elementów płyty rozszerzeń PR 3
| Nr złącza | Opis złącza |
|---|---|
| 1 | Złącze do modułu sterującego |
| 2 | Sloty na karty rozszerzeń |
| 3 | Złącza płyty rozszerzeń |

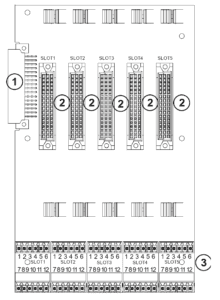

Płyta rozszerzeń PR 5
Płyta rozszerzeń jest to element posiadający 5 sloty na karty rozszerzeń oraz złącza. Karty rozszerzeń podłączone do modułu tworzą integralną część centrali i są konfigurowane z poziomu centrali. Złącza w płycie rozszerzeń przeznaczone do maksymalnego przekroju 1,5mm² Każda z podłączonych kart posiada dedykowane złącze do którego – w zależności od zastosowanego typu karty – można podłączyć różnego rodzaju urządzenia.
Opis złącz i elementów płyty rozszerzeń PR 5
| Nr złącza | Opis złącza |
|---|---|
| 1 | Złącze do modułu sterującego |
| 2 | Sloty na karty rozszerzeń |
| 3 | Złącza płyty rozszerzeń |

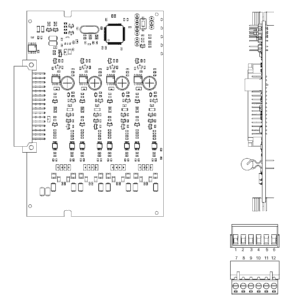

Karta pętli dozorowych KPD 2
Karta pętli dozorowych stanowi rozszerzenie centrali sygnalizacji pożarowej FAS. Element podłączany jest do płyty rozszerzeń PR 3 lub PR 5. Dzięki wykorzystaniu tego urządzenia mamy możliwość podłączenia dodatkowych 2 linii pętlowych lub 4 promieniowych. Konfiguracja modułu odbywa się z poziomu centrali. Opis złączy przedstawiony jest na Rysunku 4 oraz w Tabeli 3.
Opis złączy na karcie pętli dozorowych KPD 2
| Nr złącza | Opis | Kierunek |
|---|---|---|
| 1 | Przewód kontrolno-zasilający Pętli 1 (+) | wyjście |
| 2 | Przewód kontrolno-zasilający Pętli 1 (−) | |
| 3 | Ekran przewodu | |
| 4 | Przewód kontrolno-zasilający Pętli 1 (+) | wejście |
| 5 | Przewód kontrolno-zasilający Pętli 1 (−) | |
| 6 | Ekran przewodu | |
| 7 | Przewód kontrolno-zasilający Pętli 2 (+) | wyjście |
| 8 | Przewód kontrolno-zasilający Pętli 2 (−) | |
| 9 | Ekran przewodu | |
| 10 | Przewód kontrolno-zasilający Pętli 2 (+) | wejście |
| 11 | Przewód kontrolno-zasilający Pętli 2 (−) | |
| 12 | Ekran przewodu |

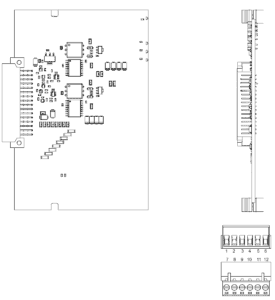

Karta komunikacyjna KRS 422
Karta służy do łączenia central oraz paneli wyniesionych w rozbudowany system, mogący obsłużyć budynki wielkopowierzchniowe. Karta działa na zasadzie sieciowania, wykorzystując protokół komunikacji RS 422. Opis złączy przedstawiony jest na Rysunku 6 oraz w Tabeli 5. Kartę należy montować w płycie rozszerzeń PR 3 lub PR 5 ZAWSZE W OSTATNIM SLOCIE.
Opis złącz na karcie komunikacyjnej RS
| Nr złącza | Oznaczenie |
|---|---|
| 1 | 1 GND RS |
| 2 | 1 TX + |
| 3 | 1 TX − |
| 4 | 1 RX − |
| 5 | 1 RX + |
| 6 | 1 GND RS |
| 7 | 2 GND RS |
| 8 | 2 TX + |
| 9 | 2 TX − |
| 10 | 2 RX − |
| 11 | 2 RX + |
| 12 | 2 GND RS |
Karta komunikacyjna KRS 422-FO
Karta komunikacyjna KRS 422-FO jest wyposażona w konwerter światłowodowy. Urządzenie to pozwala łączyć centrale w sieć, gdzie odległość między nimi nie przekracza 5 [km].

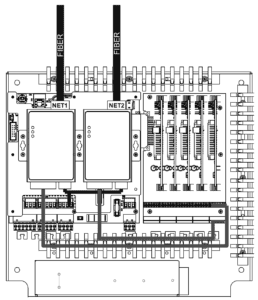

Mocowanie karty komunikacyjnej KRS 422-FO na module sterującym centrali FAS.
| Konwerter | Panel ESP | Centrala NET1 | Centrala NET2 |
|---|---|---|---|
| Rx + | 5 | 11 | |
| Rx − | 4 | 10 | |
| Tx + | 2 | 8 | |
| Tx − | 3 | 9 | |
| Com | 1 | 7 | |
| Com | 6 | 12 |
| DIP Switch | 1 | 2 | 3 | 4 |
|---|---|---|---|---|
| Pozycja | ON | ON | ON | OFF |

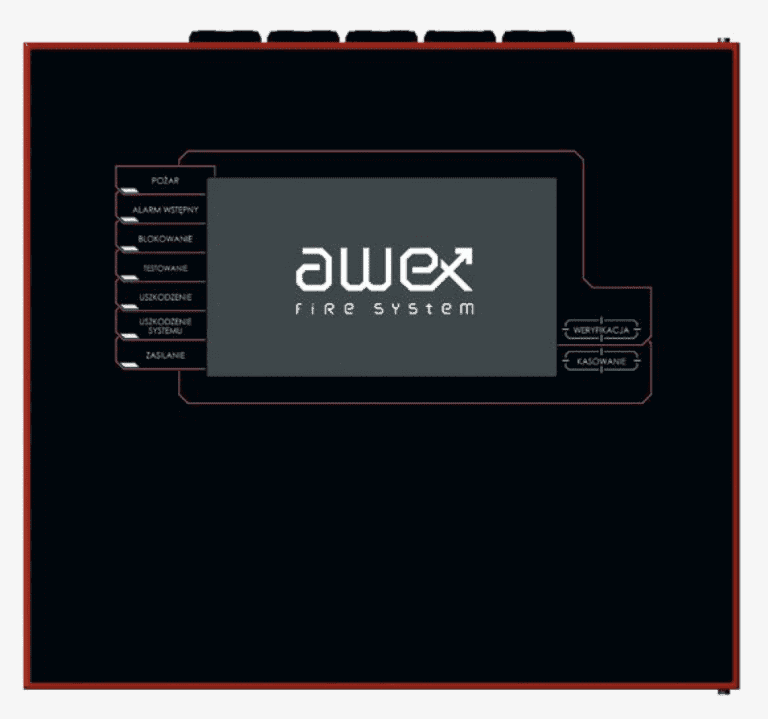

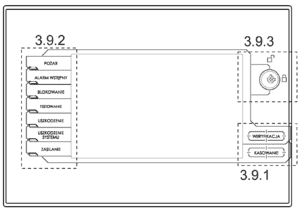

Panel obsługi użytkownika
Panel obsługi użytkownika jest elementem systemu sygnalizacji pożarowej przeznaczonym do obsługi centrali. Posiada 7 diod sygnalizujących stan: alarmu pożarowego, alarmu wstępnego, blokowania, testowania, uszkodzenia, uszkodzenia systemu oraz zasilania. Wyposażony jest również w dotykowy, 7- calowy wyświetlacz, umożliwiający odczytywanie dodatkowych informacji dotyczących stanu centrali. Ponadto posiada dwa przyciski funkcyjne (weryfikacja i kasowanie).
Przyciski funkcyjne panelu obsługi użytkownika:
- Weryfikacja – przycisk funkcyjny wyciszający sygnalizację dźwiękową oraz wysyłający do systemu informację, że użytkownik udaje się na rozpoznanie występującego alarmu I stopnia. Można go aktywować w trakcie ustawionego czasu T1. Po jego uruchomieniu zaczyna odliczać się czas T2 (czas na zweryfikowanie alarmu).
- Kasowanie – przycisk funkcyjny służący do kasowania alarmu pożarowego w czasie T2, po skontrolowaniu miejsca wystąpienia alarmu. Wciśnięcie tego przycisku w trakcie czuwania systemu kasuje logi na ekranie Info (patrz pkt. 7.1.1)

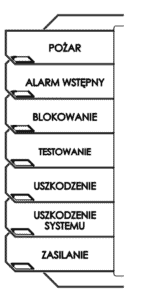

Sygnalizacja optyczna LED
- Pożar – dioda czerwona sygnalizuje wystąpienie alarmu II stopnia.
- Alarm Wstępny – dioda czerwona sygnalizuje wykrycie alarmu pożarowego przez element na dowolnej linii dozorowej.
- Testowanie – dioda żółta sygnalizuje stan testowania części systemu np. linii dozorowej, strefy dozorowej lub pojedynczego punktu.
- Blokowanie – dioda żółta sygnalizuje blokowanie jakiejś części systemu np. linii dozorowej, strefy dozorowej lub pojedynczego punktu.
- Uszkodzenie – dioda żółta sygnalizuje awarię części systemu np. linii dozorowej, pojedynczego punktu, części składowej centrali lub podłączonego do centrali urządzenia zabezpieczającego.
- Uszkodzenie systemu – dioda żółta sygnalizuje błąd systemowy.
- Zasilanie – dioda zielona sygnalizuje zasilanie.
Stacyjka dostępu
Przekręcenie kluczyka w stacyjce pozwala na uzyskanie stałego dostępu do poziomu 2 (otwarta kłódka), bez konieczności wprowadzania hasła. Na tym poziomie dostępu, w lewym górnym rogu, na panelu obsługi użytkownika podświetla się zegar.
Obudowy systemu
Obudowy systemu sygnalizacji pożarowej FAS posiadają charakter modułowy. W związku z tym istnieje możliwości dowolnego konfigurowania elementów systemu.
Obudowa centrali
Obudowa centrali jest elementem montowanym do ściany lub innego stałego elementu konstrukcyjnego obiektu. Centralę należy montować na wysokości 1,2m – 1,6m od podłoża. Centrala sygnalizacji pożarowej powinna znajdować się w miejscu dostępnym dla użytkownika lub ekip ratowniczych zgodnie z wytycznymi krajowymi.
