AWAK – Klapy dymowe
AWAK – klapy dymowe dachowe do oddymiania, przewietrzania i doświetlenia
Klapy dymowe AWAK są przeznaczone do oddymiania grawitacyjnego oraz naturalnego przewietrzania budynków. W zależności od wykonania występują jako klapy jednoskrzydłowe lub dwuskrzydłowe, mogą pełnić funkcję świetlika dachowego i współpracować z napędem elektrycznym 24 V albo napędem pneumatycznym.
Przy doborze klapy znaczenie ma nie tylko wymiar otworu dachowego, ale też wymagana powierzchnia czynna oddymiania, liczba skrzydeł, rodzaj pokrycia, klasa obciążenia śniegiem, odporność na wiatr, funkcja przewietrzania, technologia NRO oraz sposób włączenia klapy w system sterowania pożarowego.
Dachowa klapa dymowa do codziennej wentylacji i pracy w trybie oddymiania
Konstrukcja łączy funkcję odprowadzania dymu z doświetleniem i przewietrzaniem pomieszczeń, dlatego dobrze sprawdza się w obiektach przemysłowych, magazynowych i usługowych.
Rola klap AWAK w systemie oddymiania
Klapa dymowa AWAK jest elementem wykonawczym naturalnego systemu odprowadzania dymu i ciepła. Po uruchomieniu scenariusza pożarowego skrzydło lub skrzydła klapy otwierają się, tworząc drogę odpływu dymu i gorących gazów przez dach. Poprawia to warunki ewakuacji, ogranicza zadymienie i ułatwia prowadzenie działań ratowniczych.
W codziennej eksploatacji ten sam wyrób może pełnić funkcję przewietrzania naturalnego oraz doświetlenia. Przy takim zastosowaniu trzeba jednak od początku przewidzieć właściwy napęd, sterowanie, automatykę pogodową i priorytet alarmu pożarowego nad funkcją użytkową.
Najważniejsze cechy użytkowe
Oddymianie grawitacyjne
Klapy otwierają się automatycznie w sytuacji pożarowej, umożliwiając odprowadzenie dymu i gorących gazów spod stropu. Dobór musi uwzględniać wymaganą powierzchnię czynną oraz wariant konstrukcyjny klapy.
Naturalne przewietrzanie
W codziennym użytkowaniu klapy mogą pracować jako element przewietrzania naturalnego. Wersje z odpowiednim napędem pozwalają realizować sterowanie użytkowe niezależnie od funkcji pożarowej.
Doświetlenie wnętrza
Światłoprzepuszczające pokrycia pozwalają wykorzystywać klapy AWAK również jako świetliki dachowe. Ma to znaczenie w halach, magazynach i obiektach usługowych, gdzie ogranicza się liczbę osobnych elementów dachowych.
Dobór do obiektu
Dostępne są wykonania jednoskrzydłowe i dwuskrzydłowe, różne materiały pokrycia, wersje płaskie i wypukłe oraz rozwiązania przewidziane do funkcji NRO. Wariant powinien odpowiadać projektowi i warunkom dachu.
Wyłaz i obsługa dachu
Wybrane wykonania mogą wspierać dostęp serwisowy na dach. Taki wariant należy skoordynować z zasadami bezpiecznego dojścia, częstotliwością przeglądów i wymaganiami użytkownika obiektu.
Dokumentacja odbiorowa
Dla odbioru ważne są deklaracje właściwości użytkowych, wykazy zasadniczych charakterystyk, DTR i certyfikaty. Dokumenty muszą odpowiadać wybranemu typowi klapy oraz zastosowanej konfiguracji.
Konstrukcja i warianty wykonania

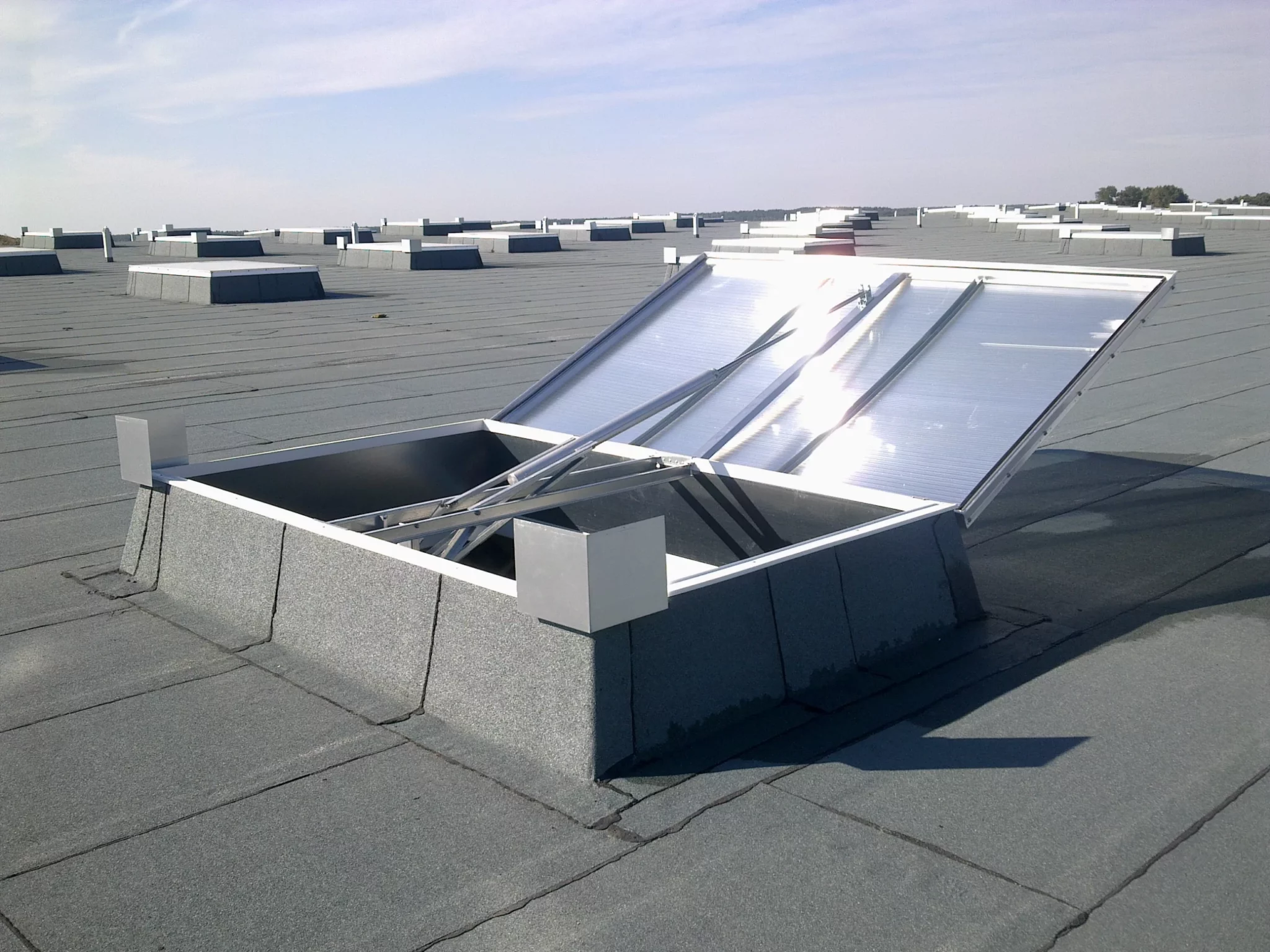

Klapy jednoskrzydłowe
Segment uchylny opiera się na ramce aluminiowej, a pokrycie może być wykonane z poliwęglanu komorowego, materiału litego lub akrylu. Dostępne są wersje przezroczyste i mleczne, w kształcie płaskim lub kopułowym.

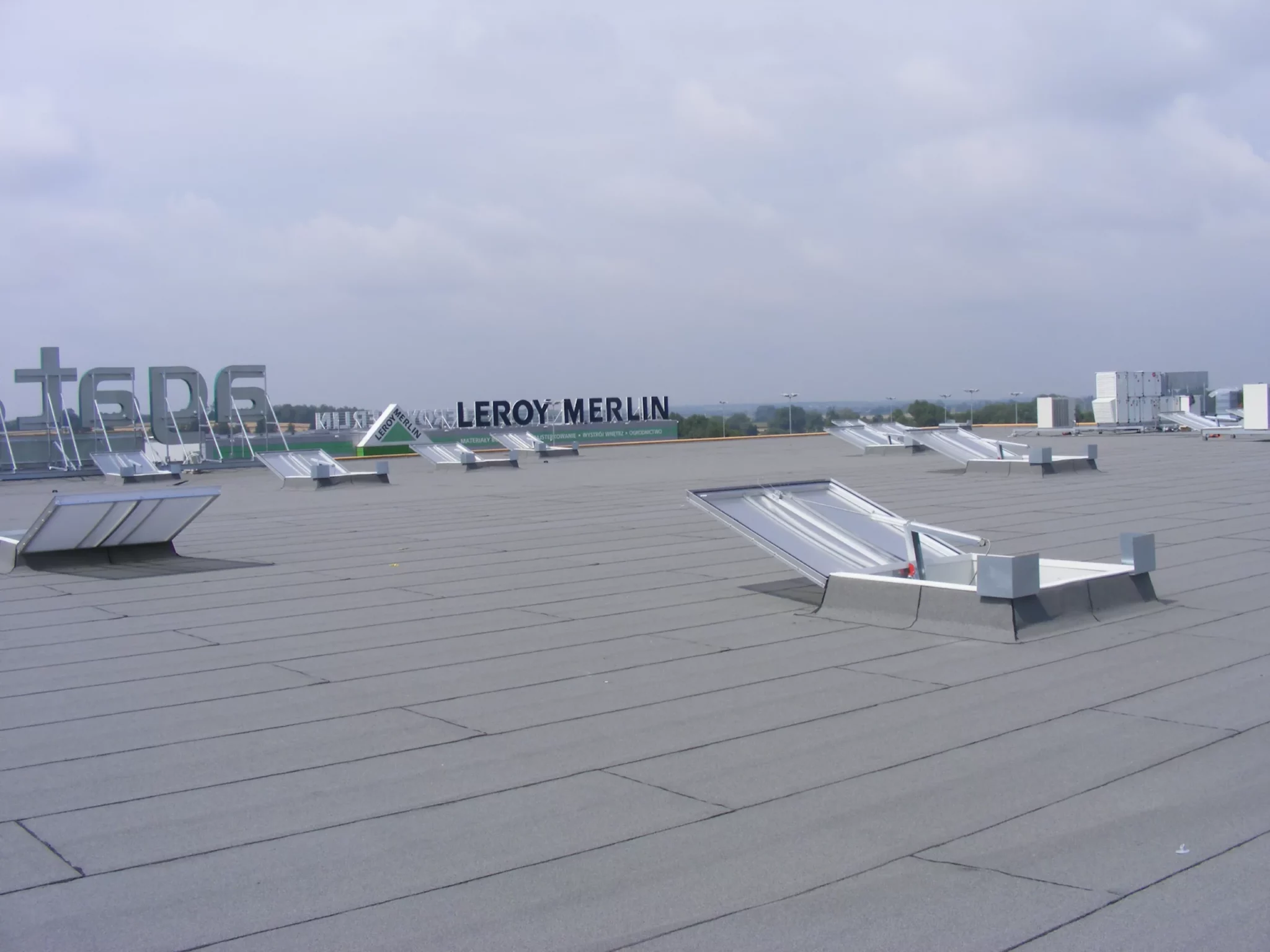

Klapy dwuskrzydłowe
Wersja dwuskrzydłowa wykorzystuje dwa skrzydła i dwa pokrycia. Segment uchylny wykonano z profili aluminiowych z uszczelnieniem na całym obwodzie, a pokrycie bazuje na poliwęglanie komorowym wzbogaconym tkaniną ognioodporną.
Podstawa świetlika
W klapach jednoskrzydłowych podstawa może być wykonana z blachy stalowej ocynkowanej o grubości minimum 1,25 mm albo z PVC z wbudowaną pianką poliuretanową. W klapach dwuskrzydłowych podstawa jest stalowa, a rynna wymaga ocieplenia.
Wykończenie i opcje
Możliwe jest wykonanie w technologii NRO, zastosowanie krat i uchwytów antyupadkowych oraz malowanie podstawy od wewnątrz na kolor z palety RAL. W wybranych klapach elektrycznych dostępna jest także funkcja wyłazu dachowego.
Pokrycie i doświetlenie
Pokrycie przezroczyste lub mleczne dobiera się do wymagań użytkowych pomieszczenia. Wariant NRO należy stosować wtedy, gdy wymagają tego warunki pożarowe dachu i dokumentacja projektowa.
Napęd i sterowanie
Napęd elektryczny 24 V lub pneumatyczny musi być zgodny z centralą oddymiania, funkcją przewietrzania i sposobem uruchamiania alarmowego. Wariant dwuskrzydłowy może wymagać dwóch napędów.
Porównanie wariantów AWAK
| Parametr | Klapy jednoskrzydłowe | Klapy dwuskrzydłowe |
|---|---|---|
| Układ skrzydeł | Jedno ruchome skrzydło. | Dwa ruchome skrzydła. |
| Napęd | Elektryczny 24 V lub pneumatyczny. | Dwa napędy elektryczne 24 V lub dwa napędy pneumatyczne. |
| Przewietrzanie | Możliwe przy odpowiednim wykonaniu z siłownikiem. | Możliwe; przy oddymianiu pneumatycznym i przewietrzaniu elektrycznym do przewietrzania otwierane jest jedno skrzydło. |
| Pokrycie | Poliwęglan komorowy, materiał lity lub akryl. | Poliwęglan komorowy z tkaniną ognioodporną. |
| Kształt pokrycia | Płaski lub wypukły. | Wykonanie dwuskrzydłowe z dwoma segmentami uchylnymi. |
| Zakres wymiarów | (100-200) x (100-300) cm. | (120-300) x (180-300) cm. |
Klapa dymowa dachowa AWAK może pełnić funkcję oddymiania, doświetlenia i przewietrzania. Zakres możliwości zależy od wybranego wariantu skrzydła, pokrycia, napędu i dokumentacji właściwej dla konkretnego modelu.
Parametry techniczne i klasy użytkowe
| Parametr | Wartość / klasa | Znaczenie użytkowe |
|---|---|---|
| Niezawodność działania | Re1000 | Przewidziana trwałość dla 1000 cykli otwierania i zamykania. |
| Obciążenie śniegiem | SL250 / SL550 / SL900 | Dobór do warunków obciążenia śniegiem zależnie od wariantu wykonania. |
| Obciążenie wiatrem | WL1500 | Odporność na obciążenie wiatrem do 1500 Pa. |
| Odporność termiczna | B300 | Odporność na działanie temperatury 300°C. |
| Współczynnik przenikania ciepła | 1,1-2,5 W/m²K | Wartość zależna od doboru pokrycia i podstawy. |
| Klasyfikacja NRO | Dostępna | Możliwość zastosowania wykonania nierozprzestrzeniającego ognia. |
| Klasa reakcji na ogień zewnętrzny | Broof(t1) | Dotyczy wybranych pokryć w wariancie NRO. |
| Technologia dla klap dwuskrzydłowych | B300:30, NRO KERA Fire Protect | Wykonanie przeznaczone do pracy w wymagających układach oddymiania. |
Co ustalić przed doborem i wyceną
Dobór klapy AWAK powinien wynikać z projektu oddymiania, warunków dachu i oczekiwanych funkcji użytkowych. Sam wymiar otworu dachowego nie wystarcza, jeżeli nie potwierdzono powierzchni czynnej, wariantu wykonania i sposobu sterowania.
- wymagana powierzchnia czynna oddymiania dla danej strefy,
- wymiar otworu dachowego i oczekiwany zakres wymiarowy klapy,
- wykonanie jedno- lub dwuskrzydłowe,
- typ pokrycia: przezroczyste, mleczne, NRO, płaskie lub wypukłe,
- rodzaj podstawy i sposób połączenia z warstwami dachu,
- napęd elektryczny 24 V lub pneumatyczny,
- potrzeba przewietrzania dziennego lub funkcji wyłazu,
- wymagana klasa obciążenia śniegiem i odporności na wiatr,
- współpraca z centralą oddymiania, RPO, czujkami i automatyką pogodową,
- dokumenty potrzebne do projektu, odbioru i późniejszego serwisu.
Montaż i eksploatacja
Konstrukcja dachu
Podstawa klapy musi być zamocowana do elementów nośnych dachu. Przed montażem należy potwierdzić nośność, geometrię otworu, możliwość wykonania obróbek oraz dostęp do urządzenia.
Izolacja i szczelność
Warstwy paroizolacyjne, termoizolacyjne i hydroizolacyjne powinny zostać doprowadzone do podstawy zgodnie z detalem dachowym. Błędy w obróbce są jedną z najczęstszych przyczyn problemów eksploatacyjnych.
Napęd i okablowanie
Napęd musi być dobrany do wariantu klapy i podłączony zgodnie ze schematem sterowania. W trybie alarmowym priorytet ma funkcja oddymiania, a funkcje przewietrzania nie mogą blokować scenariusza pożarowego.
Próba działania
Po montażu należy sprawdzić pełne otwarcie, zamykanie, reakcję na sterowanie alarmowe i użytkowe oraz zgodność pracy z centralą oddymiania.
Dostęp serwisowy
Projekt powinien przewidywać bezpieczny dostęp do klapy, napędu, połączeń i elementów sterujących. Jest to niezbędne dla przeglądów okresowych i utrzymania sprawności systemu.
Kontrola dokumentacji
W dokumentacji powykonawczej należy zachować zgodność między zamówionym wariantem, deklaracją właściwości użytkowych, certyfikatem i instrukcją montażowo-eksploatacyjną.
Najczęstsze błędy projektowe
Dobór tylko po wymiarze
Wymiar otworu nie zastępuje powierzchni czynnej i dokumentacji wariantu. Do projektu należy przyjąć parametry potwierdzone dla konkretnego wykonania klapy.
Pomijanie wariantu skrzydeł
Klapa jedno- i dwuskrzydłowa różnią się konstrukcją, napędami, pokryciem oraz zakresem pracy. Nie powinny być traktowane jako zamienne bez ponownej weryfikacji projektu.
Niespójne sterowanie
Funkcja przewietrzania musi być podporządkowana funkcji oddymiania. Niewłaściwie dobrane sterowanie może powodować konflikty między pracą użytkową a alarmową.
Brak analizy obciążeń
Obciążenie śniegiem, wiatr i ekspozycja dachu wpływają na dobór wariantu. Parametry SL i WL powinny odpowiadać warunkom lokalnym oraz dokumentacji obiektu.
Niedopracowana obróbka dachu
Nieprawidłowe połączenie podstawy z pokryciem dachowym może prowadzić do przecieków, strat ciepła i trudnych napraw po zakończeniu inwestycji.
Brak dokumentów odbiorowych
Brak właściwej DWU, certyfikatu, DTR lub wykazu charakterystyk utrudnia odbiór systemu i późniejsze potwierdzenie zgodności zastosowanego rozwiązania.
Gdzie sprawdzają się klapy dymowe AWAK
AWAK to rozwiązanie dla obiektów, w których potrzebna jest dachowa klapa dymowa łącząca bezpieczeństwo pożarowe z codziennym użytkowaniem. Dzięki różnym wariantom skrzydeł, pokryć, napędów i opcji dodatkowych można dobrać wykonanie odpowiadające wymaganiom oddymiania, wentylacji naturalnej, doświetlenia wnętrza oraz dostępu serwisowego.
Dokumenty do pobrania
Dokumentacja techniczna, użytkowa i formalna dla klap dymowych AWAK powinna zostać dobrana do rzeczywistego wariantu zastosowanego w projekcie.
