Siedle IQ – seria wideodomofonów IP do instalacji LAN/PoE
Siedle IQ – seria wideodomofonów IP do instalacji LAN/PoE
Siedle IQ to rodzina wideodomofonów IP zaprojektowanych do pracy w typowych warunkach wejściowych: przy dużych kontrastach oświetlenia, po zmroku, w zmiennej akustyce i w obiektach modernizowanych. Seria opiera się na jednej architekturze systemowej, którą można wdrożyć jako instalację przewodową LAN z zasilaniem PoE.
Platforma wideodomofonowa do przewodowych instalacji IP

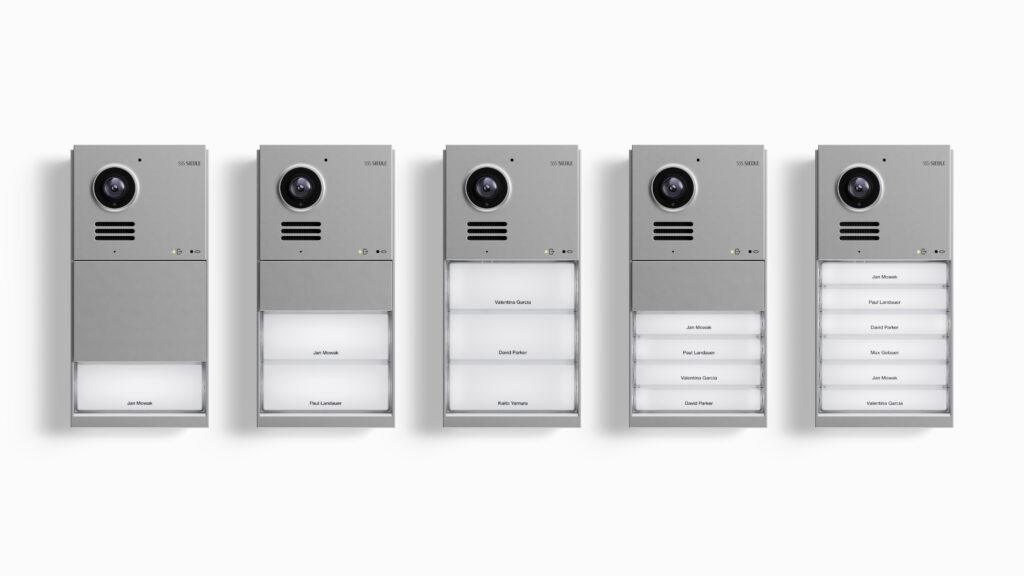

Stacje bramowe IQ Door i monitory IQ Indoor tworzą system komunikacji drzwiowej oparty na sieci LAN z zasilaniem PoE.
Platforma Siedle IQ
Platforma Siedle IQ stanowi warstwę usługową dla systemu i rozszerza funkcjonalność urządzeń przy aktywnym połączeniu z Internetem. To wyróżniony element całej architektury, bo porządkuje pracę urządzeń w ramach jednego środowiska systemowego.
Przejdź do platformy SiedleNajważniejsze cechy użytkowe
Obraz dopasowany do wejścia do budynku
Stacje IQ Door pracują w rozdzielczości 1920 × 1080 i formacie 16:9. Szeroki kąt widzenia około 140° w poziomie i 70° w pionie ułatwia objęcie strefy podejścia do drzwi.
Praca w trudnym świetle
Funkcje WDR oraz automatyczny tryb dzień/noc z doświetleniem IR poprawiają użyteczność obrazu przy silnym kontraście oświetlenia i po zmroku.
Audio nastawione na zrozumiałość
Zastosowanie kodeka G.722 poprawia czytelność mowy w warunkach pogłosu i szumu tła. W monitorze IQ Indoor przewidziano głośnik 1 W i regulację głośności wywołania do 83 dB(A).
Instalacja LAN/PoE
Serię można wdrożyć jako system LAN z zasilaniem PoE.
Elementy serii Siedle IQ
Wybrane urządzenia i zestaw LAN/PoE, które tworzą podstawę systemu.
IQDS-0 IQ Door
Stacja bramowa wideo dla 1-3 lokali, do montażu natynkowego.
Zobacz produkt
IQDM-0 IQ Door
Stacja bramowa wideo przeznaczona dla 4 lub 6 lokali.
Zobacz produkt
IQID-0 IQ Indoor
Monitor 4,3 cala do rozmowy, podglądu i otwierania drzwi.
Zobacz produkt
IQSL-0 IQ Set LAN
Zestaw LAN/PoE obejmujący stację bramową, monitor i switch PoE.
Zobacz produkt
Pokrywy i części zamienne
Pokrywy przycisków, wkładki opisowe, osłony i elementy serwisowe do stacji IQ Door.
Parametry i logika instalacji
| Zakres | Wartość / opis |
|---|---|
| Obraz stacji IQ Door | 1920 × 1080, format 16:9 |
| Kąt widzenia | Około 140° w poziomie i 70° w pionie |
| Funkcje obrazu | WDR, True Day/Night, doświetlenie IR |
| Audio | Kodek G.722 |
| IQ Indoor | Ekran 10,9 cm, 4,3 cala, 480 × 272 WQVGA |
| Głośność wywołania IQ Indoor | Do 83 dB(A) |
| LAN | RJ-45 10/100 Mbit/s |
| PoE | IEEE 802.3af, class 0, 48 V DC |
| Minimalna przepustowość | 20 Mbit/s |
Instalacja LAN/PoE wymaga przygotowania okablowania sieciowego oraz zapewnienia odpowiedniego zasilania urządzeń.
Najważniejsze komponenty systemu
IQ Door
Stacja bramowa do montażu zewnętrznego, ze stopniem ochrony IP54 i zakresem temperatur pracy od -20°C do +55°C. Przewidziano w niej wyjście przekaźnikowe NO o parametrach 15 V AC, 30 V DC, 2 A.
IQ Indoor
Stacja wewnętrzna do codziennej obsługi połączeń, podglądu i sterowania otwarciem. Zakres temperatur pracy wynosi od +5°C do +40°C.
IQ I/O
Moduł na szynę DIN z jednym wejściem i jednym wyjściem, zasilany PoE 802.3af. Parametry zestyku wynoszą 30 V, 2 A, a stopień ochrony IP20.
Wdrożenie i eksploatacja
Stabilność wideodomofonu IP zależy od jakości zasilania, sieci i środowiska montażu. Kluczowe znaczenie ma właściwy wybór architektury instalacji, przygotowanie tras niskoprądowych i testy funkcjonalne.
Dokumenty do pobrania
Karty produktowe i deklaracje zgodności dla elementów serii Siedle IQ.
