STORLUM CLC Firelight – jednoskrzydłowa klapa dymowa do oddymiania grawitacyjnego
STORLUM CLC Firelight, wcześniej znana pod marką Calmtec, jest jednoskrzydłową klapą dymową przeznaczoną do naturalnego odprowadzania dymu i ciepła przez dach. Urządzenie może łączyć funkcję oddymiania, przewietrzania dziennego, doświetlenia światłem naturalnym oraz, w odpowiedniej konfiguracji, wyłazu dachowego.
Przy doborze klapy decydujące znaczenie ma nie sam wymiar otworu, ale wymagana aerodynamiczna powierzchnia czynna Acz, wysokość podstawy, rodzaj wypełnienia skrzydła, typ napędu, warunki śniegowe i wiatrowe oraz sposób włączenia klapy w scenariusz pożarowy obiektu.
Oddymianie, przewietrzanie i światło dzienne
CLC Firelight jest rozwiązaniem dachowym, które może pracować w trybie bezpieczeństwa pożarowego oraz w codziennej eksploatacji budynku. Ta sama klapa może odprowadzać dym, wspierać naturalną wentylację, doświetlać wnętrze i ułatwiać dostęp serwisowy na dach.
Rola klapy w systemie oddymiania
Klapa dymowa jest elementem wykonawczym systemu kontroli rozprzestrzeniania dymu i ciepła. Po uruchomieniu systemu skrzydło klapy otwiera się, tworząc drogę odpływu dymu i gorących gazów pożarowych z górnej części obiektu. Prawidłowo dobrana powierzchnia czynna pomaga utrzymać lepsze warunki ewakuacji, ogranicza zadymienie stref komunikacyjnych i poprawia dostępność pola widzenia dla ekip ratowniczych.
W praktyce projektowej klapa nie powinna być traktowana jako samodzielny wyrób dachowy. Musi współpracować z centralą oddymiania, przyciskami RPO, czujkami, zasilaniem, przewodami, elementami napowietrzania oraz automatyką pogodową, jeżeli obiekt wykorzystuje funkcję przewietrzania dziennego.
Najważniejsze cechy użytkowe
Funkcja oddymiania
W trybie pożarowym klapa otwiera się do pozycji oddymiania, aby odprowadzić dym i gorące gazy przez dach. Skuteczność zależy od przebadanej powierzchni Acz konkretnego wariantu, a nie wyłącznie od wymiaru geometrycznego otworu.
Wentylacja dzienna
W odpowiedniej konfiguracji urządzenie może być używane do przewietrzania pomieszczeń. W takim układzie trzeba uwzględnić częstotliwość pracy, dobór napędu, sterowanie i zabezpieczenie przed deszczem oraz silnym wiatrem.
Doświetlenie naturalne
Wypełnienie z poliwęglanu wielokomorowego umożliwia doprowadzenie światła dziennego do wnętrza budynku. Ma to znaczenie w halach, magazynach i obiektach usługowych, gdzie klapa może zastępować część standardowych świetlików.
Opcja wyłazu dachowego
Wybrane wykonania mogą pełnić funkcję wyjścia serwisowego. Taki wariant wymaga uwzględnienia sposobu dojścia, zabezpieczeń użytkowych oraz zasad eksploatacji po stronie właściciela lub zarządcy obiektu.
Konfiguracja pod projekt
Dobór obejmuje wysokość podstawy, wypełnienie skrzydła, napęd, wiatrownice, dysze kierujące i ewentualne lakierowanie. Każdy z tych elementów wpływa na montaż, eksploatację albo deklarowaną skuteczność oddymiania.
Dokumentacja odbiorowa
Dla inwestycji istotne są karta katalogowa, deklaracja właściwości użytkowych, certyfikat CPR oraz tabele powierzchni czynnych. Dokumenty powinny odpowiadać dokładnie dobranemu wariantowi klapy.

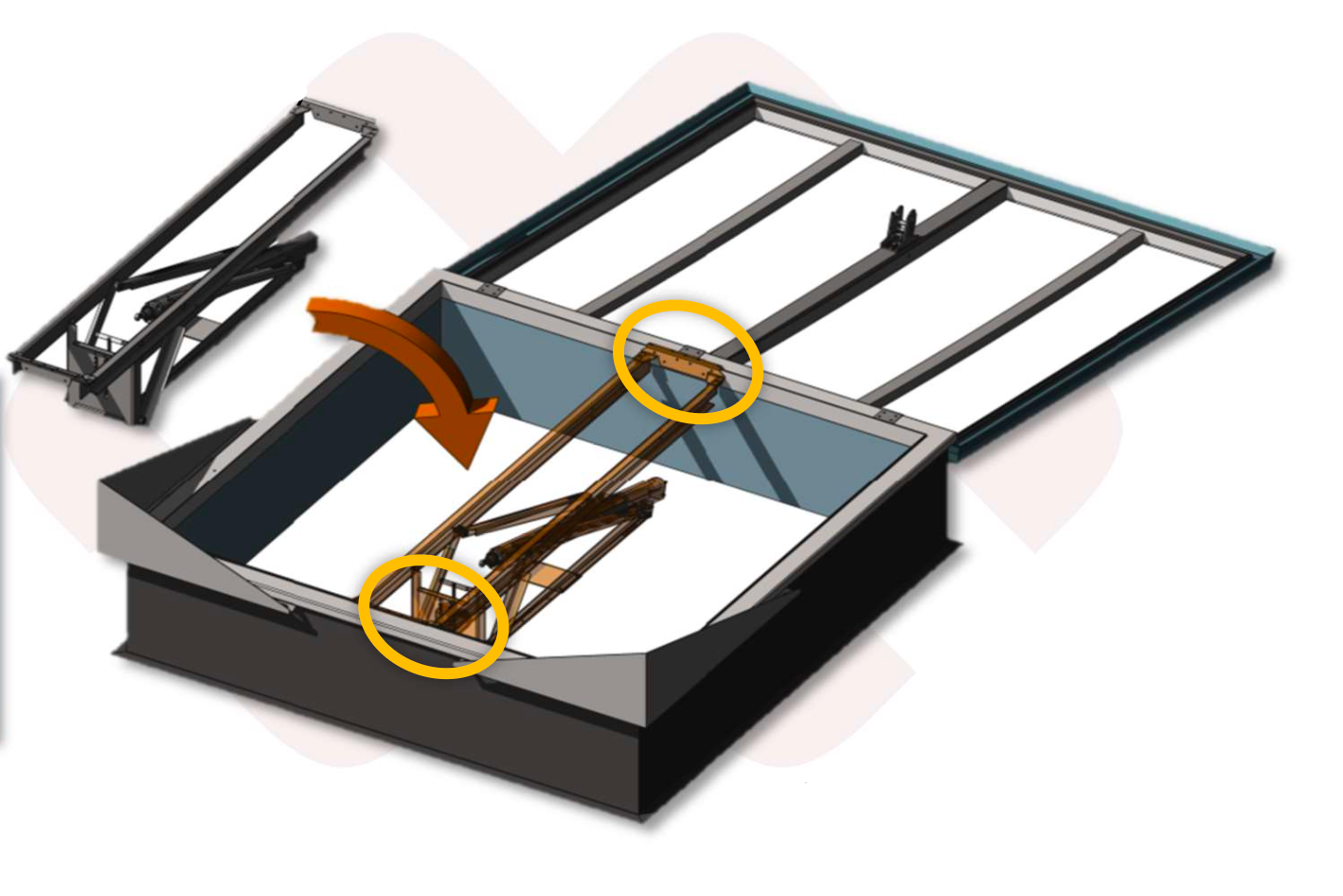

Konstrukcja i parametry techniczne
| Parametr | Wartość / opis | Znaczenie przy doborze |
|---|---|---|
| Typ urządzenia | Jednoskrzydłowa klapa dymowa do oddymiania grawitacyjnego. | Przeznaczona do naturalnego odprowadzania dymu i ciepła przez dach. |
| Podstawa | Blacha stalowa ocynkowana ogniowo 1,5 mm. | Wpływa na sztywność, trwałość i sposób połączenia z konstrukcją dachu. |
| Wysokość podstawy | 500 mm lub 750 mm. | Dobierana do warstw dachowych, izolacji, obróbek i wymagań montażowych. |
| Izolacja podstawy | Przygotowanie pod izolację 60 mm; przy montażu dopuszczalne materiały do ok. 50 mm. | Pozwala zachować ciągłość termoizolacji i poprawnie wykonać detal dachowy. |
| Rama skrzydła | Kształtowniki aluminiowe anodowane lub lakierowane proszkowo. | Odpowiada za stabilność skrzydła i odporność użytkową w warunkach dachowych. |
| Wypełnienie | Płyty poliwęglanowe wielokomorowe 16-33 mm. | Dobierane do wymagań doświetlenia, izolacyjności i odporności eksploatacyjnej. |
| Napędy | Pneumatyczne lub elektryczne 24 V DC. | Wariant napędu musi być zgodny z centralą, scenariuszem pracy i funkcją przewietrzania. |
| Minimalna siła siłownika | 1500 N. | Parametr ważny przy doborze napędu do masy skrzydła, wymiaru i warunków pracy. |
| Długość wysuwu wrzeciona | 600-1000 mm. | Wpływa na osiągany kąt otwarcia i możliwość uzyskania wymaganej pozycji oddymiania. |
| Kąt otwarcia | Około 145°. | Ma bezpośredni związek z przepływem dymu i deklarowaną powierzchnią czynną. |
| Montaż | Dachy płaskie o nachyleniu do 15°. | Nachylenie i usytuowanie na połaci trzeba sprawdzić przed doborem wariantu. |
| Dodatki | Wiatrownice, dysze kierujące, lakierowanie RAL, funkcja wyłazu i przewietrzania. | Wyposażenie dodatkowe może zmieniać parametry, montaż i sposób użytkowania klapy. |
Producent udostępnia konfigurator doboru klap na podstawie wymaganej aerodynamicznej powierzchni czynnej Acz, wysokości podstawy i wariantu z dyszą kierującą. W projekcie należy posługiwać się wartościami z tabel Acz właściwych dla konkretnej konfiguracji.
Klasy użytkowe i zgodność
PN-EN 12101-2:2005
CLC Firelight jest wskazywana jako klapa zgodna z normą dla naturalnych urządzeń oddymiających. W dokumentacji inwestycji należy zachować zgodność między projektem, zamówionym wariantem i dokumentami odbiorowymi.
Oznakowanie CE i CPR
Do produktu udostępniono certyfikat CPR oraz deklarację właściwości użytkowych. Są to dokumenty istotne przy odbiorze systemu i potwierdzaniu właściwości użytkowych zastosowanego wyrobu.
Klasy pracy
Na stronie produktu wskazano między innymi Re 1000 dla oddymiania, Re 10 000 dla przewietrzania, odporność temperaturową B300 z opcją B600, obciążenie śniegiem SL 2000 i obciążenie wiatrem WL 3000.
Znaczenie Acz
Aerodynamiczna powierzchnia czynna jest podstawowym parametrem doborowym. Dwie klapy o zbliżonym wymiarze nominalnym mogą mieć inną skuteczność, jeżeli różnią się konstrukcją, wyposażeniem lub potwierdzonymi wynikami badań.
Co ustalić przed przygotowaniem wyceny
Rzetelny dobór klapy wymaga danych projektowych, a nie tylko wskazania wymiaru otworu. Najbezpieczniej przygotować zestaw informacji, który pozwoli potwierdzić wariant konstrukcyjny, powierzchnię Acz i komplet wyposażenia.
- wymagana powierzchnia czynna oddymiania Acz dla danej strefy dymowej,
- wymiar otworu dachowego albo oczekiwany wymiar nominalny klapy,
- typ dachu, nachylenie połaci, układ warstw i wysokość izolacji,
- wymagana wysokość podstawy: 500 mm lub 750 mm,
- rodzaj wypełnienia skrzydła i wymagania dotyczące doświetlenia,
- typ napędu: pneumatyczny lub elektryczny 24 V DC,
- informacja, czy klapa ma obsługiwać przewietrzanie dzienne,
- potrzeba wyłazu dachowego, wiatrownic, dysz kierujących lub lakierowania RAL,
- wymagane dokumenty: karta katalogowa, DWU, CPR i tabela Acz,
- sposób współpracy z centralą oddymiania i elementami sterowania.
Wymagania montażowe i eksploatacyjne
Prefabrykowana podstawa
Podstawę należy trwale zamocować do konstrukcji nośnej dachu zgodnie z dokumentacją techniczną. Istotne są nośność podłoża, poziomowanie, połączenie z warstwami dachu i odporność detalu na wodę opadową.
Uszczelnienie i izolacja
Trzeba zachować ciągłość ocieplenia oraz poprawnie wyprowadzić warstwy paroizolacyjne i hydroizolacyjne na kołnierz podstawy. Błędy w tym miejscu prowadzą do zawilgoceń i trudnych napraw serwisowych.
Wiatrownice i dysze
Elementy kierujące przepływem powietrza wpływają na warunki pracy klapy oraz deklarowaną powierzchnię czynną. Ich dobór powinien wynikać z dokumentacji producenta i tabel Acz.
Przestrzeń wokół klapy
W sąsiedztwie klapy nie powinno być przeszkód, które mogłyby zaburzyć przepływ dymu, ograniczyć otwarcie skrzydła albo utrudnić przegląd. Dotyczy to attyk, instalacji dachowych i zabudowy technicznej.
Sterowanie pożarowe
W trybie alarmowym funkcja oddymiania musi mieć priorytet nad przewietrzaniem. Integrację z centralą, RPO, czujkami i automatyką pogodową należy wykonać zgodnie ze scenariuszem pożarowym.
Konserwacja
Klapa pracuje w warunkach zewnętrznych, dlatego wymaga okresowej kontroli stanu mechanicznego, mocowań, uszczelnień, napędów, przewodów i poprawności otwarcia w trybie testowym.
Najczęstsze błędy projektowe
Dobór po wymiarze otworu
Wymiar geometryczny nie zastępuje Acz. Do projektu i odbioru potrzebna jest powierzchnia czynna wynikająca z przebadanej konfiguracji klapy.
Pomijanie warstw dachu
Za niska podstawa albo źle dobrany detal izolacji może utrudnić wykonanie szczelnego połączenia i późniejszą eksploatację.
Brak informacji o sterowaniu
Napęd trzeba dobrać do centrali, sposobu uruchamiania, przewietrzania i scenariusza pożarowego. Sam dobór mechaniczny klapy nie wystarcza.
Niespójne dokumenty
Dokumentacja odbiorowa powinna odpowiadać rzeczywiście zamówionemu wariantowi, w tym wymiarowi, wysokości podstawy, wyposażeniu i parametrom Acz.
Nieuwzględnienie serwisu
Dostęp do klapy, możliwość testowania i bezpieczne dojście serwisowe powinny zostać przewidziane już na etapie projektu.
Brak koordynacji branż
Oddymianie dachowe wymaga uzgodnienia konstrukcji, instalacji elektrycznej, SSP, automatyki pogodowej i detali dachowych.
Gdzie stosować STORLUM CLC Firelight

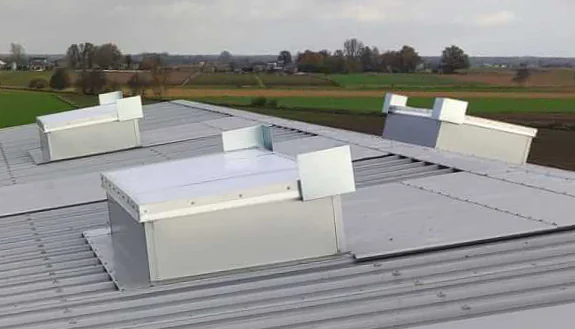

Klapy tego typu stosuje się przede wszystkim w obiektach, w których wymagane jest grawitacyjne oddymianie przez dach: halach produkcyjnych, magazynach, centrach logistycznych, obiektach handlowych, garażach, budynkach usługowych i obiektach użyteczności publicznej. Wariant z przeziernym wypełnieniem może jednocześnie poprawić doświetlenie wnętrza.
W budynkach użytkowanych codziennie ważna jest również funkcja przewietrzania. Jeżeli klapa ma pracować regularnie, należy od razu przewidzieć właściwe sterowanie, automatykę pogodową i sposób blokowania przewietrzania w warunkach niekorzystnych dla obiektu.
Wnioski użytkowe
STORLUM CLC Firelight to rozwiązanie dla obiektów, w których klapa dachowa ma spełniać wymagania pożarowe, a jednocześnie może wspierać codzienną eksploatację budynku. Najważniejsze jest dobranie potwierdzonej powierzchni Acz, właściwej podstawy, napędu i wyposażenia dodatkowego do konkretnego projektu.
Dokumenty do pobrania
Materiały techniczne i formalne dla klap CLC Firelight należy dołączać do dokumentacji projektowej, wyceny i odbioru w wersji zgodnej z dobranym wariantem urządzenia.
