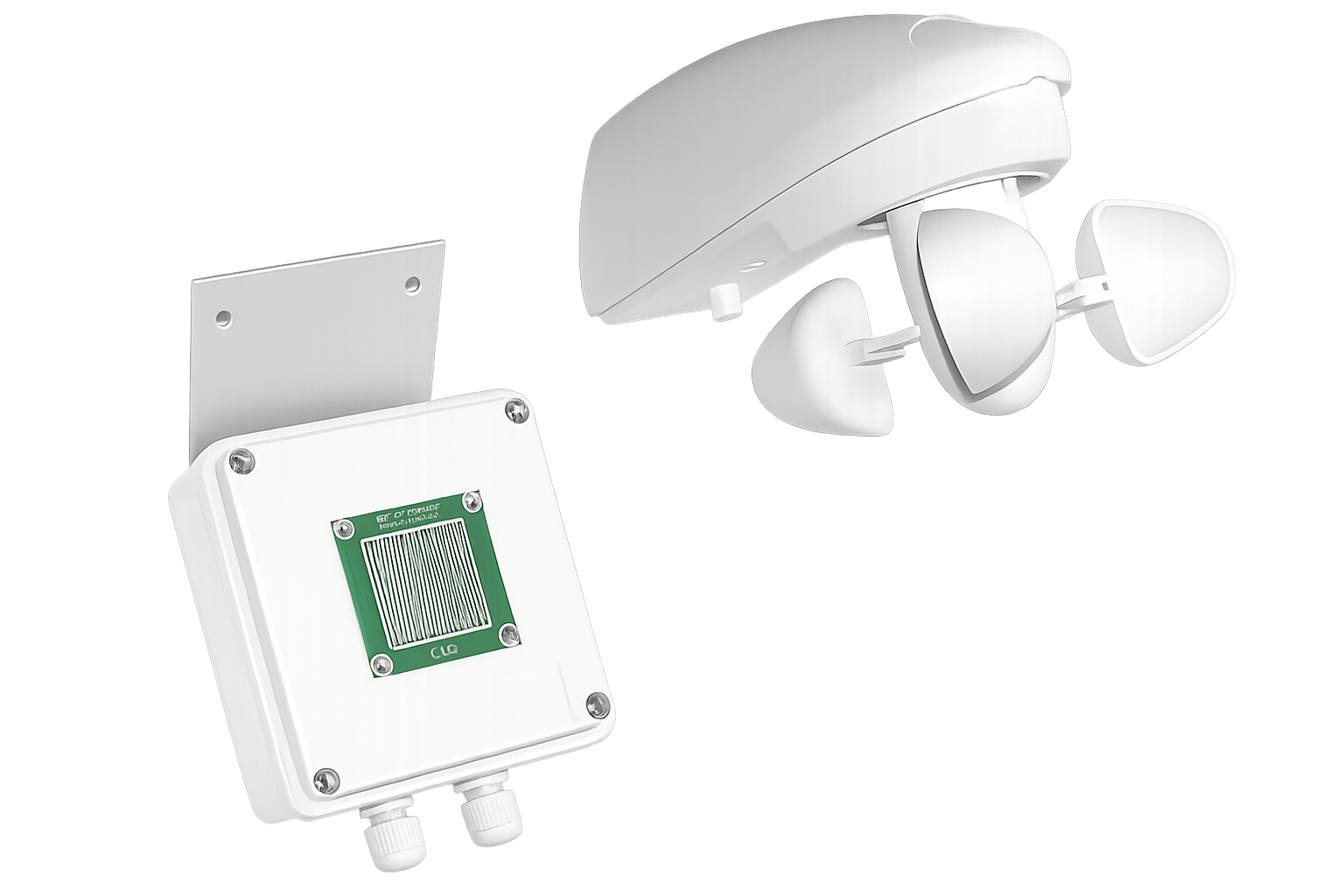

Czujka deszcz-wiatr CDW-04

Czujka pogodowa do automatyki przewietrzania i oddymiania, przeznaczona do wykrywania opadów deszczu oraz zbyt silnego wiatru.

CDW-04 monitoruje warunki atmosferyczne na zewnątrz budynku i przekazuje sygnał do centrali sterującej. W przypadku deszczu lub przekroczenia ustawionego progu prędkości wiatru system może automatycznie zamknąć okna, klapy dachowe, świetliki lub inne otwory wentylacyjne.

Urządzenie jest szczególnie przydatne w instalacjach przewietrzania dziennego, gdzie okna i klapy mogą pozostawać otwarte podczas normalnej eksploatacji budynku. Automatyczna reakcja pogodowa chroni wnętrze przed zalaniem oraz ogranicza ryzyko uszkodzenia stolarki i napędów podczas silnych podmuchów.

Deszcz i wiatr
Automatyczne zamykanie
Przewietrzanie
Oddymianie
Współpraca z CP-4024

Strona produktu Centrala CP-4024

Najważniejsze cechy

Detekcja deszczuCzujnik reaguje na zwilżenie powierzchni pomiarowej i przekazuje sygnał zamknięcia do centrali.

Detekcja wiatruWbudowany sensor wiatru pozwala reagować na przekroczenie ustawionego progu prędkości powietrza.

Ochrona obiektuAutomatyczne zamknięcie okien i klap ogranicza ryzyko zalania oraz uszkodzeń przy silnym wietrze.

Praca z centralamiCzujka może współpracować z centralami przewietrzania i oddymiania wyposażonymi w wejście pogodowe.

Charakterystyka urządzenia

CDW-04

CDW-04 jest elementem automatyki pogodowej stosowanym tam, gdzie otwierane okna, klapy lub świetliki powinny zostać zamknięte przy pogorszeniu pogody. Czujka pozwala zautomatyzować reakcję systemu bez konieczności stałej obsługi przez użytkownika.

W typowym układzie sygnał z CDW-04 trafia do centrali przewietrzania, na przykład CP-4024, albo do centrali oddymiania z funkcją przewietrzania. Po otrzymaniu sygnału pogodowego centrala uruchamia zamykanie napędów i blokuje ręczne otwieranie do czasu ustąpienia warunków alarmowych.

Urządzenie powinno być montowane na zewnątrz, w miejscu dobrze wystawionym na opad i wiatr, bez osłonięcia przez okapy, attyki, ściany lub elementy konstrukcji, które mogłyby zaburzyć pomiar.

Zasada działania

Reakcja na deszcz

Część deszczowa czujki wykrywa obecność wody na powierzchni pomiarowej. Po potwierdzeniu opadu urządzenie wysyła sygnał do centrali, która może rozpocząć zamykanie okien, klap lub innych elementów przewietrzania.

Takie rozwiązanie chroni pomieszczenia przed wodą opadową, szczególnie w obiektach, gdzie przewietrzanie odbywa się przez okna dachowe, świetliki lub klapy umieszczone wysoko.

Reakcja na wiatr

Część wiatrowa nadzoruje ruch powietrza i reaguje po przekroczeniu ustawionego progu. Dzięki temu system może zamknąć otwory wentylacyjne zanim silny wiatr uszkodzi skrzydła, siłowniki lub elementy mocujące.

Próg działania dobiera się do charakteru obiektu, ekspozycji elewacji i wymagań użytkowych. W praktyce inne nastawy mogą być właściwe dla osłoniętego dziedzińca, a inne dla dachu lub wysokiej fasady.

Współpraca z centralą przewietrzania

CDW-04 jest naturalnym uzupełnieniem centrali CP-4024. Centrala odpowiada za sterowanie siłownikami, a czujka pogodowa dostarcza informację o warunkach zewnętrznych. Po wykryciu deszczu lub silnego wiatru układ może automatycznie zamknąć wszystkie grupy przewietrzania.

W systemach oddymiania priorytet pozostaje po stronie funkcji bezpieczeństwa pożarowego. Oznacza to, że sygnał pogodowy nie powinien blokować scenariusza oddymiania, jeżeli centrala pożarowa wymaga otwarcia klap w stanie alarmu.

Funkcje użytkowe

Automatyczne zamykaniePo sygnale pogodowym centrala może uruchomić zamykanie okien, świetlików lub klap.

Blokada przewietrzaniaW czasie trwania alarmu pogodowego ręczne otwieranie może być zablokowane przez centralę.

Regulacja progu wiatruPróg reakcji na wiatr powinien być dobrany do lokalizacji, wysokości montażu i odporności elementów otwieranych.

Praca całorocznaUrządzenie jest przeznaczone do montażu zewnętrznego i nadzoru warunków pogodowych przez cały rok.

Sygnalizacja stanuDiody lub sygnały kontrolne ułatwiają sprawdzenie pracy czujki i diagnozowanie reakcji systemu.

Ochrona napędówZamknięcie przy złej pogodzie ogranicza przeciążenia, zalania oraz uszkodzenia mechaniczne.

Gdzie stosować?

Systemy przewietrzania dziennego z oknami lub klapami otwieranymi elektrycznie.
Centrale CP-4024 i inne układy automatyki okiennej z wejściem pogodowym.
Obiekty z oknami dachowymi, świetlikami, klapami i fasadowymi elementami otwieranymi.
Atria, hale, ogrody zimowe, budynki biurowe i obiekty usługowe.
Instalacje, w których ważna jest ochrona przed deszczem i silnym wiatrem.

Jak dobrać i zamontować?

Czujkę należy zamontować w miejscu reprezentatywnym dla rzeczywistych warunków pogodowych. Nie powinna być zasłonięta przez fragmenty dachu, ściany, attyki, reklamy lub elementy instalacji technicznych.

Ważne jest również poprawne dobranie progu wiatru oraz sprawdzenie reakcji centrali po montażu. Test powinien potwierdzić zarówno reakcję na opad, jak i reakcję na wiatr oraz prawidłowe zamknięcie obsługiwanych grup przewietrzania.

Parametry orientacyjne

Typ urządzeniaCzujka pogodowa deszcz-wiatr do automatyki przewietrzania i oddymiania.

Funkcja deszczuWykrywanie zwilżenia powierzchni pomiarowej i przekazanie sygnału do centrali.

Funkcja wiatruNadzór prędkości wiatru z możliwością ustawienia progu reakcji.

WspółpracaCentrale przewietrzania, centrale oddymiania i układy automatyki z wejściem pogodowym.

MontażNa zewnątrz budynku, w miejscu wystawionym na deszcz i wiatr.

KonserwacjaOkresowe czyszczenie powierzchni deszczowej, kontrola obudowy i swobody pracy części wiatrowej.

Ważna informacja projektowa

Czujka pogodowa nie jest samodzielnym systemem bezpieczeństwa pożarowego. Jest elementem automatyki, który przekazuje sygnał do centrali sterującej. O sposobie reakcji decyduje konfiguracja centrali, projekt instalacji oraz priorytety funkcji: oddymianie, pogoda i przewietrzanie.

W systemach pożarowych funkcja oddymiania powinna mieć pierwszeństwo przed sygnałem pogodowym. Dlatego integrację CDW-04 z centralą należy wykonać zgodnie z dokumentacją producenta i scenariuszem działania obiektu.
