Konwencjonalna optyczno – termiczna czujka ActiV C4414

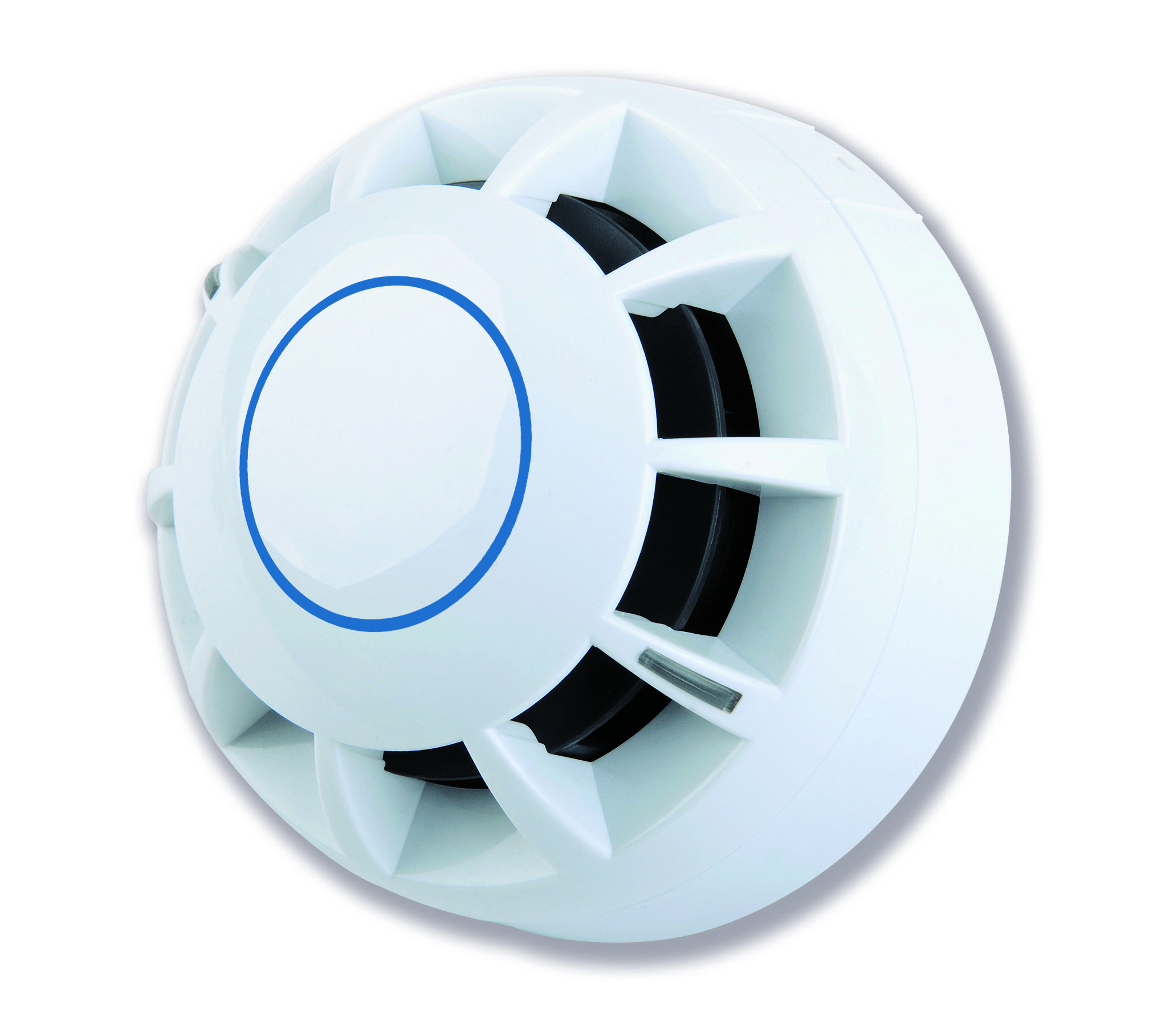

Optyczno – termiczna czujka dymu C-TEC C4414

Czujka ActiV C4414 to zaawansowane urządzenie łączące detekcję optyczną i cieplną. Wyposażona jest w dwie niezależne sondy – optyczną do pomiaru dymu oraz termiczną reagującą na wzrost temperatury – co czyni ją bardziej uniwersalną niż pojedyncze czujniki. Klasyfikacja grzewcza (A2) oznacza, że statyczny próg zadziałania elementu termicznego wynosi 65°C (reakcja przy temperaturze 54–65°C). Dzięki temu czujka efektywnie wychwytuje zarówno szybkie rozprzestrzenianie się płomieni, jak i zadymienie z pożarów bezpłomieniowych. Funkcjonowanie czujki bazuje na analizie dwóch sygnałów jednocześnie – gdy któryś z sensorów (optyczny lub cieplny) wykryje niebezpieczne zjawisko, generowany jest alarm. Taka kombinacja podwójnej detekcji pozwala zmniejszyć liczbę fałszywych alarmów i rozszerzyć spektrum wykrywalnych zagrożeń.

Optyczna część czujki C4414 działa analogicznie do czujki C4416 – mierzy rozproszone światło podczerwone w specjalnej komorze. W normalnych warunkach promień IR omija fotodiodę, jednak gdy do komory przedostanie się dym, część promieniowania jest rozproszona na cząsteczkach i trafia do detektora, co wyzwala alarm. Równocześnie element termiczny obserwuje temperaturę otoczenia; szybkie wzrosty (lub osiągnięcie progu 65°C) aktywują alarm nawet bez obecności widocznego dymu. Dzięki kombinowanej analizie czujka błyskawicznie reaguje zarówno na nagły rozwój pożaru, jak i na powolne tlenie się materiałów. W praktyce oznacza to, że C4414 wykrywa ogień szerokiego spektrum – zarówno ten gwałtowny, jak i powoli narastający – co przekłada się na szybszą reakcję systemu SSP.

Zgodność normowa

C4414 spełnia normy PN-EN 54‑5 (czujki termiczne) i PN-EN 54‑7 (czujki dymu), a także poddana została badaniom zgodnie z prEN 54‑29 dla czujek multisensorowych. Posiada oznakowanie CE/CPR potwierdzające zgodność z wymogami unijnymi w zakresie systemów ochrony przeciwpożarowej. Dzięki certyfikatom uzyskanym w niezależnych laboratoriach (np. Intertek) można ją stosować w legalnych instalacjach SSP na terenie Polski. Producent określił kompatybilność z wybranymi podstawami (C4408D z diodą i C4408 standardową), co jest wymagane do prawidłowego odbioru systemu przez PSP i ułatwia pracę instalatorom przy doborze komponentów.

Kluczowe cechy techniczne

Czujka C4414 oferuje funkcje przydatne dla instalatorów i projektantów: szeroki zakres napięcia zasilania (6–33 V DC) zapewnia elastyczność przy współpracy z centralami 24 V DC. Niski pobór prądu w stanie czuwania (ok. 30 µA przy 24 V) oznacza minimalne obciążenie linii dozorowej, co korzystnie wpływa na bezpieczeństwo i stabilność systemu. W trybie alarmu natężenie prądu wzrasta do ok. 19 mA (dla 12–33 V), co pozwala centrali łatwo rozpoznać stan zagrożenia. Czujka posiada też funkcję automatycznej kompensacji zabrudzenia komory, dzięki której utrzymuje niezmienną czułość nawet przy narastającym kurzowym zanieczyszczeniu. Obudowa czujki wykonana jest z białego poliwęglanu (UL94 V-2), a jej standardem jest IP42 – urządzenie przeznaczone jest do wnętrz, w typowych warunkach: temperatura pracy od -20°C do +70°C, wilgotność względna do 95% (bez kondensacji).

C4414 – czujka wielosensorowa

Zestawienie najważniejszych parametrów roboczych, certyfikacyjnych i montażowych dla czujki łączącej detekcję dymu oraz ciepła.

EN 54-5 EN 54-7 Klasa A2 9–33 V DC IP42 C4408 / C4408D

Parametr	Wartość / wykonanie	Znaczenie praktyczne
Model i typ	C4414 – konwencjonalna czujka wielosensorowa	Łączy tor optyczny i tor cieplny, dzięki czemu reaguje na szersze spektrum zjawisk pożarowych niż klasyczna czujka jednosensorowa.
Rodzaj detekcji	Detekcja dymu + detekcja ciepła	Czujka analizuje oba zjawiska niezależnie i łącznie, co poprawia reakcję przy pożarach szybko rozwijających się oraz ogranicza ryzyko niepożądanych alarmów.
Klasyfikacja cieplna	Klasa A2	Część cieplna pracuje w klasie A2, a maksymalna statyczna temperatura zadziałania elementu cieplnego wynosi 65°C.
Czułość optyczna	Niska czułość optyczna z wzmocnieniem przez tor cieplny	Wzrost temperatury obniża próg reakcji toru dymowego, co zwiększa skuteczność przy pożarach swobodnie rozwijających się.
Normy wyrobu	EN 54-5:2017+A1:2018 EN 54-7:2018 prEN 54-29 – badana	W dokumentacji certyfikacyjnej wyrób jest wykazany jednocześnie w zakresie EN 54-5 oraz EN 54-7, jako czujka multisensorowa z detekcją ciepła klasy A2.
Zasilanie	9–33 V DC	Szeroki zakres napięcia roboczego ułatwia współpracę z typowymi centralami konwencjonalnymi i systemami 24 V DC.
Prąd dozorowania	30 µA przy 24 V DC	Niski pobór prądu w stanie czuwania ogranicza obciążenie linii dozorowej.
Linia dozorowa	2-żyłowa monitorowana, wymagana prawidłowa polaryzacja	Przy montażu należy zachować zgodność polaryzacji i zasad monitorowania obwodu zgodnie z centralą oraz podstawą czujki.
Algorytm pracy	Analiza dymu i ciepła z funkcją odrzucania chwilowych anomalii	Producent wskazuje zaawansowane algorytmy ograniczające wpływ chwilowych, nietypowych odczytów na pracę detektora.
Kompensacja zabrudzenia	Automatyczna kompensacja dryftu czułości	Funkcja istotna eksploatacyjnie, ponieważ ogranicza wpływ narastającego zapylenia i zanieczyszczenia komory pomiarowej.
Wskaźnik alarmu	Dwie czerwone diody LED 8 × 2 mm, widoczność 360°	Ułatwia lokalizację czujki w stanie alarmu i przeglądy serwisowe w obiekcie.
Zdalny wskaźnik LED	Możliwość podłączenia zewnętrznego wskaźnika BF318	Przydatne przy montażu nad sufitami, w pustkach lub w innych miejscach o ograniczonej widoczności urządzenia.
Stopień ochrony	IP42	Czujka jest przeznaczona do zastosowań wewnętrznych, nie do stref narażonych na bezpośrednie zawilgocenie lub warunki zewnętrzne.
Materiał obudowy	Biały poliwęglan	Typowa obudowa dla urządzeń tego typu, przeznaczona do montażu w przestrzeniach wewnętrznych.
Montaż	System click-twist, mechanizm blokady głowica–gniazdo	Ułatwia montaż i demontaż serwisowy oraz ogranicza ryzyko przypadkowego zdjęcia czujki z podstawy.
Kompatybilne gniazda	C4408 C4408D	To podstawy wskazane w dokumentach CPR i certyfikacyjnych dla tego modelu.
Okablowanie podstawy	Podstawa przystosowana do przewodów ognioodpornych do 2,5 mm	Parametr istotny przy doborze przewodów i organizacji połączeń w puszce lub na suficie.
Zastosowanie	Aplikacje wewnętrzne, w tym obiekty wymagające bardziej odpornej logiki detekcji	Czujka wielosensorowa sprawdza się tam, gdzie sama detekcja optyczna byłaby mniej selektywna lub mniej skuteczna dla przewidywanego scenariusza pożaru.
Charakterystyka pożarowa	Szczególnie skuteczna przy pożarach swobodnie rozwijających się	Połączenie sygnału dymowego i cieplnego zwiększa czułość na pożary z wyraźnym narastaniem temperatury.
