Dlaczego gniazdo czujki nie jest elementem przypadkowym

W systemach adresowalnych, takich jak Siemens Cerberus PRO, nie dobiera się gniazd wyłącznie po średnicy czujki albo wyglądzie obudowy. Podstawą jest zgodność z konkretną serią czujek, typem linii dozorowej, sposobem prowadzenia okablowania i warunkami środowiskowymi w miejscu montażu.

Gniazdo pełni jednocześnie funkcję mechaniczną i połączeniową. Utrzymuje czujkę w wymaganym położeniu, umożliwia podłączenie przewodów linii dozorowej oraz zapewnia miejsce na dodatkowe zaciski, jeśli instalacja wymaga podłączenia wskaźnika zadziałania lub ekranowania przewodów.

W praktyce błąd na poziomie gniazda może utrudnić uruchomienie systemu, serwis, wymianę czujki albo prawidłowe poprowadzenie przewodów. Dotyczy to szczególnie obiektów modernizowanych, sufitów podwieszanych, korytarzy technicznych, pomieszczeń wilgotnych oraz miejsc, gdzie przewody prowadzone są natynkowo.

Dobór gniazda a wymagania systemu sygnalizacji pożaru

System sygnalizacji pożaru powinien być projektowany i wykonywany zgodnie z wymaganiami dokumentacji projektowej, scenariusza pożarowego, uzgodnień rzeczoznawcy do spraw zabezpieczeń przeciwpożarowych oraz właściwych norm z serii PN-EN 54. W zakresie planowania, projektowania, instalowania, odbioru, eksploatacji i konserwacji stosuje się również PKN-CEN/TS 54-14.

Dla gniazd i akcesoriów oznacza to prostą zasadę: element montażowy nie może być dobierany poza systemem. Jeżeli czujka pracuje w określonym systemie adresowalnym, jej gniazdo, akcesoria, zaciski i elementy dodatkowe muszą być zgodne z dokumentacją kompatybilności danego systemu.

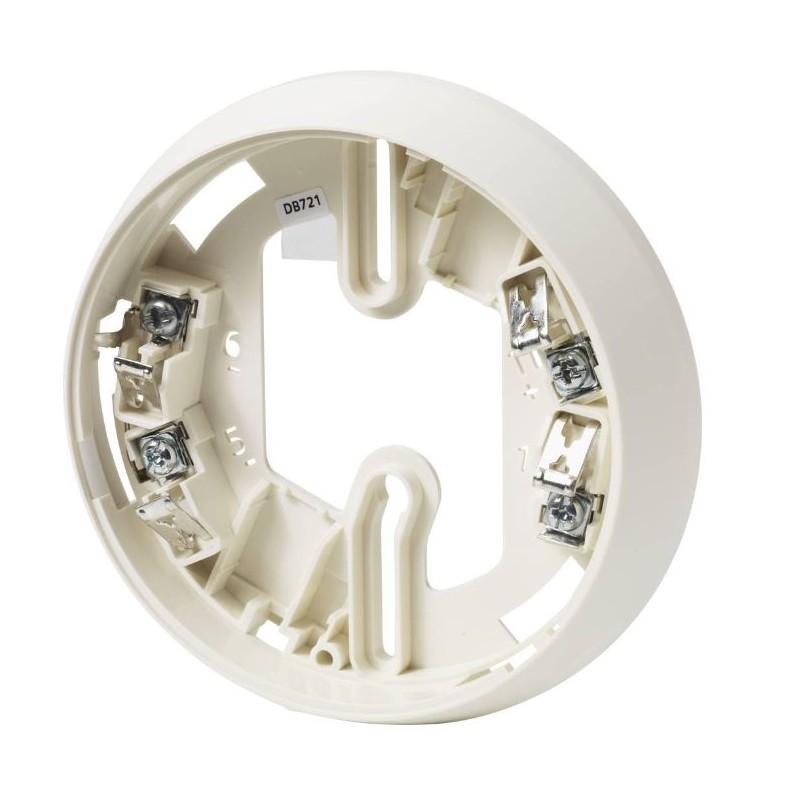

DB721 – standardowe gniazdo dla punktowych czujek Cerberus PRO FD720

DB721 to gniazdo stosowane z punktowymi czujkami Siemens Cerberus PRO FD720. Jest podstawą montażową i połączeniową przeznaczoną do instalacji z przewodami prowadzonymi podtynkowo lub natynkowo, przy czym dokumentacja wskazuje możliwość prowadzenia przewodów natynkowych do średnicy 8 mm.

Istotną cechą DB721 jest styk pętli. W praktyce oznacza to, że linia dozorowa nie jest przerywana po zdjęciu czujki z gniazda. To ważne przy serwisie i konserwacji, ponieważ demontaż punktowej czujki nie powinien automatycznie powodować przerwania komunikacji na dalszym odcinku linii.

Kiedy DB721 jest dobrym wyborem

DB721 jest właściwym punktem wyjścia wtedy, gdy projekt przewiduje standardowy montaż punktowych czujek Cerberus PRO FD720 w typowych warunkach wewnętrznych. Sprawdza się przy montażu sufitowym, zarówno przy zasilaniu przewodami z przestrzeni nad stropem, jak i przy ograniczonym prowadzeniu natynkowym.

Nie należy jednak zakładać, że jedno gniazdo rozwiązuje wszystkie przypadki montażowe. Jeżeli w miejscu instalacji występuje wilgoć, ryzyko uszkodzenia mechanicznego, konieczność zastosowania osłony albo niestandardowy sposób prowadzenia przewodów, trzeba od razu sprawdzić wymagane akcesoria.

DB722 – gniazdo z dodatkowymi właściwościami montażowymi

DB722 jest wariantem gniazda dla czujek Siemens Cerberus PRO. W dokumentacji występuje jako podstawa z uszczelnieniem, stosowana w określonych konfiguracjach punktowych czujek FD720. Tak jak DB721, może być używana przy przewodach prowadzonych podtynkowo oraz natynkowo do średnicy 8 mm, o ile konfiguracja jest zgodna z dokumentacją systemową.

W doborze DB722 najważniejsza jest nie sama nazwa, ale zgodność z konkretnym typem czujki. W praktyce należy sprawdzić kartę katalogową czujki, listę kompatybilności oraz wymagania montażowe dla danego miejsca instalacji.

DB721 czy DB722 – na czym polega różnica praktyczna

DB721 można traktować jako standardową podstawę montażowo-połączeniową dla punktowych czujek serii FD720. DB722 jest wariantem stosowanym tam, gdzie wymagana jest określona konfiguracja gniazda z uszczelnieniem i zgodność z konkretną czujką.

Najczęstszy błąd polega na zamianie tych elementów wyłącznie dlatego, że wyglądają podobnie. W systemie SSP liczy się zgodność funkcjonalna, a nie podobieństwo mechaniczne. Wątpliwości należy rozstrzygać przez dokumentację kompatybilności, nie przez dopasowanie fizyczne.

BA720 – akcesorium do prowadzenia przewodów i kanałów natynkowych

BA720 to akcesorium montażowe stosowane z gniazdami czujek. Jego zadaniem jest ułatwienie montażu w sytuacjach, w których przewody lub kanały prowadzone są po powierzchni sufitu. Dokumentacja wskazuje zastosowanie BA720 przy prowadzeniu rurek natynkowych do 20 mm oraz kanałów kablowych do 25 × 15 mm.

To ważne w modernizowanych obiektach, gdzie nie zawsze istnieje możliwość estetycznego i zgodnego technicznie doprowadzenia przewodu od góry. Zastosowanie właściwej podstawy pośredniej pozwala uniknąć przypadkowego docinania, naprężania przewodów lub niepoprawnego osadzenia gniazda.

BA721 – montaż w środowisku wilgotnym lub wymagającym wyższej ochrony

BA721 to podstawa montażowa typu wet, przeznaczona do stosowania w środowisku wilgotnym lub tam, gdzie wymagane jest podniesienie stopnia ochrony montażu. Dokumentacja wskazuje, że BA721 posiada dodatkową uszczelkę gumową i jest montowana między gniazdem czujki a sufitem.

BA721 jest również wymagana przy zastosowaniu wybranych akcesoriów, takich jak grzałka czujki FDBH291 lub klatka ochronna DBZ1194. To oznacza, że dobór BA721 może wynikać nie tylko z wilgotności pomieszczenia, ale także z konieczności mechanicznej ochrony czujki albo zapewnienia jej poprawnej pracy w trudniejszych warunkach.

Akcesoria pomocnicze – zaciski, oznaczenia i zabezpieczenia

W instalacjach Cerberus PRO mogą być stosowane dodatkowe zaciski, takie jak DBZ1190-AA oraz DBZ1190-AB. Ich dobór zależy od przekroju przewodów i funkcji połączenia. DBZ1190-AA jest przeznaczony dla mniejszych przekrojów, natomiast DBZ1190-AB może być stosowany między innymi do podłączenia zewnętrznych wskaźników zadziałania lub ekranowania przewodów.

W praktyce warto przewidzieć te elementy już na etapie kompletacji. Brak odpowiedniego zacisku przy montażu może powodować improwizowane połączenia, a to w instalacji SSP jest niedopuszczalne z punktu widzenia jakości wykonania i późniejszej konserwacji.

Wskaźnik zadziałania – kiedy ma znaczenie

Wiele czujek punktowych ma własną sygnalizację optyczną, ale nie zawsze jest ona widoczna po zakończeniu aranżacji obiektu. Dotyczy to szczególnie czujek montowanych w przestrzeniach międzystropowych, nad sufitami podwieszanymi, w pomieszczeniach technicznych albo w miejscach o ograniczonej widoczności.

W takich przypadkach projekt może przewidywać zewnętrzny wskaźnik zadziałania. Dobór gniazda i zacisków musi wtedy uwzględniać możliwość jego poprawnego podłączenia. Jest to detal, który znacząco ułatwia późniejszą lokalizację czujki alarmującej.

Najczęstsze błędy przy doborze gniazd czujek

Pierwszy błąd to założenie, że każde gniazdo pasujące mechanicznie jest poprawne systemowo. W SSP zgodność mechaniczna nie wystarcza. Element musi być przewidziany do pracy z daną czujką i systemem.

Drugi błąd to nieuwzględnienie sposobu prowadzenia przewodów. Inaczej dobiera się elementy dla przewodów prowadzonych z przestrzeni nad sufitem, a inaczej dla instalacji natynkowej z rurką lub kanałem kablowym.

Trzeci błąd to pominięcie warunków środowiskowych. Pomieszczenie wilgotne, techniczne, narażone na zabrudzenia lub przypadkowe uderzenia wymaga innego podejścia niż standardowy korytarz biurowy.

Czwarty błąd to brak myślenia serwisowego. Czujka musi być dostępna do przeglądu, testu i wymiany. Gniazdo oraz akcesoria powinny umożliwiać obsługę bez uszkadzania sufitu, przewodów lub elementów wykończeniowych.

Jak przygotować dane do doboru gniazd i akcesoriów

Do poprawnego doboru potrzebne są: typ czujki, typ centrali lub linii dozorowej, sposób prowadzenia przewodów, warunki środowiskowe, wymagania dotyczące wskaźnika zadziałania oraz informacja, czy czujka wymaga dodatkowej ochrony mechanicznej.

Przy większych obiektach warto przygotować zestawienie punktów detekcyjnych. Dla każdego punktu dobrze jest określić: pomieszczenie, typ czujki, rodzaj sufitu, sposób doprowadzenia przewodu, wymagane akcesoria i ewentualne uwagi montażowe. Taki prosty wykaz ogranicza liczbę pomyłek przy zamówieniu i na etapie wykonawstwa.

Czy gniazdo czujki wpływa na zgodność systemu z normami

Samo gniazdo nie zastępuje projektu ani oceny zgodności całego systemu. Może jednak wpływać na prawidłowe wykonanie instalacji, możliwość obsługi, zachowanie ciągłości linii oraz poprawność podłączenia urządzeń dodatkowych.

Dlatego w systemach SSP nie powinno się traktować gniazd i akcesoriów jako drobnych dodatków magazynowych. Są częścią konfiguracji punktu detekcyjnego i muszą być dobrane z taką samą starannością jak czujka, ręczny ostrzegacz pożarowy, moduł wejścia/wyjścia czy sygnalizator.

Dokumentacja gniazd i akcesoriów Siemens Cerberus PRO do pobrania

Poniższe dokumenty pomagają zweryfikować zgodność gniazd DB721 / DB722, akcesoriów BA720 / BA721 oraz powiązanych elementów montażowych z czujkami Siemens Cerberus PRO.
