Jak działa oddymianie grawitacyjne?

Oddymianie grawitacyjne to system, który działa na zasadzie naturalnego przepływu powietrza. Jego głównym celem jest usuwanie dymu i gorącego powietrza z dróg ewakuacyjnych w przypadku pożaru. Zjawisko grawitacji pozwala dymowi unosić się ku górze, co tworzy ciśnienie umożliwiające jego wypchnięcie przez specjalne otwory lub klapy oddymiające na dachach lub ścianach budynków. Oddymianie grawitacyjne jest szczególnie skuteczne w większych przestrzeniach, gdzie naturalna cyrkulacja powietrza może być optymalnie wykorzystana. To rozwiązanie stosuje się w celu poprawy bezpieczeństwa i zwiększenia widoczności podczas ewakuacji oraz działań ratowniczych.

Zasada działania oddymiania grawitacyjnego

Oddymianie grawitacyjne opiera się na zasadzie naturalnego przepływu powietrza, który wynika z różnicy temperatur i ciśnienia. Gdy w budynku dochodzi do pożaru, gorące powietrze i dym mają tendencję do unoszenia się ku górze, co tworzy naturalny ruch powietrza w kierunku wyższych punktów budynku.

Podczas pożaru system oddymiania grawitacyjnego pozwala dymowi wydostać się przez specjalnie zaprojektowane otwory lub klapy wentylacyjne na dachach lub ścianach. W momencie aktywacji systemu klapy lub otwory otwierają się, umożliwiając wypuszczenie dymu na zewnątrz. Dzięki temu wnętrze budynku pozostaje bardziej przejrzyste, co ułatwia ewakuację oraz pracę służb ratowniczych.

Dodatkowo systemy oddymiania grawitacyjnego często współpracują z innymi elementami bezpieczeństwa, takimi jak systemy alarmowe, czujniki dymu czy automatyczne systemy gaśnicze. To pozwala na szybkie wykrycie pożaru i automatyczne aktywowanie procesu oddymiania.

W skrócie, zasada działania oddymiania grawitacyjnego polega na wykorzystaniu naturalnego ruchu dymu i gorącego powietrza w kierunku górnych partii budynku, aby zapewnić bezpieczną drogę ewakuacji i ograniczyć rozprzestrzenianie się dymu w zamkniętych przestrzeniach.

Schemat oddymiania grawitacyjnego FUMARO
Elementy systemu oddymiania grawitacyjnego

System oddymiania grawitacyjnego składa się z kilku kluczowych elementów, które współpracują ze sobą, aby zapewnić skuteczne usuwanie dymu i gorącego powietrza w przypadku pożaru. Oto główne komponenty systemu oddymiania grawitacyjnego:

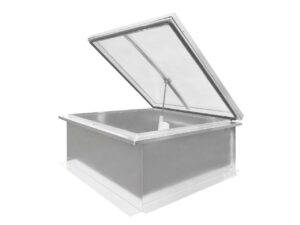

  1. Klapy oddymiające: Klapy te otwierają się automatycznie lub ręcznie w przypadku pożaru, umożliwiając wydostanie się dymu na zewnątrz. Mogą być umieszczone na dachach lub ścianach i mają różne mechanizmy otwierania, takie jak elektryczne siłowniki, sprężyny czy mechanizmy przeciwwagi.

  2. Czujniki dymu i temperatury: Czujniki te wykrywają obecność dymu lub gwałtowny wzrost temperatury, co uruchamia system oddymiania. Są one kluczowe dla wczesnego wykrywania pożaru i mogą być połączone z systemem alarmowym.

  3. System sterowania: System sterowania kontroluje działanie klap oddymiających i innych elementów systemu. Może to być prosty mechanizm ręcznego uruchamiania lub zaawansowany system automatyczny, który integruje się z innymi systemami przeciwpożarowymi.

  4. Kanalizacja dymu: W niektórych systemach stosuje się specjalne kanały lub przewody, które kierują dym do określonych punktów oddymiania, co może pomóc w skuteczniejszym usuwaniu dymu i zwiększeniu bezpieczeństwa.

  5. Zasilanie awaryjne: Aby zapewnić działanie systemu nawet w przypadku awarii zasilania, stosuje się zasilanie awaryjne lub baterie zapasowe. To gwarantuje, że klapy oddymiające będą działać w każdej sytuacji.

  6. Systemy uzupełniające: Mogą to być dodatkowe elementy, takie jak okna oddymiające czy wentylatory, które pomagają w cyrkulacji powietrza i usuwaniu dymu. Współpracują one z głównym systemem oddymiania, aby zapewnić jego skuteczność.

Rodzaje systemów oddymiania grawitacyjnego

Istnieją różne rodzaje systemów oddymiania grawitacyjnego, które są dostosowane do różnych typów budynków i zastosowań. Poniżej przedstawiono główne rodzaje systemów oddymiania grawitacyjnego:

  1. Oddymianie poprzez klapy dachowe: Jest to najczęściej stosowany rodzaj systemu oddymiania grawitacyjnego. Klapy dachowe otwierają się w momencie pożaru, umożliwiając dymowi wydostanie się na zewnątrz. Mogą być one automatyczne lub ręczne, a ich działanie jest często powiązane z czujnikami dymu lub temperatury.

  2. Oddymianie poprzez okna: W niektórych przypadkach oddymianie grawitacyjne odbywa się przez specjalne okna oddymiające. Są one zamontowane na wyższych piętrach lub w dachach spadzistych i otwierają się w przypadku pożaru, umożliwiając dymowi opuszczenie budynku. Mogą być uruchamiane ręcznie lub automatycznie.

  3. Oddymianie przez świetliki: Świetliki są powszechnie stosowane w budynkach przemysłowych i magazynach. W systemach oddymiania grawitacyjnego świetliki pełnią funkcję wyjścia dla dymu, otwierając się w przypadku pożaru. Świetliki mogą być zintegrowane z systemem alarmowym i sterowane automatycznie.

  4. Oddymianie przez systemy kanałowe: W bardziej skomplikowanych systemach oddymiania grawitacyjnego stosuje się kanały wentylacyjne, które kierują dym do określonych punktów wyjścia. Tego rodzaju systemy są bardziej zaawansowane i często stosowane w dużych obiektach, gdzie konieczne jest kontrolowanie przepływu dymu.

  5. Oddymianie hybrydowe: To systemy, które łączą elementy oddymiania grawitacyjnego z innymi metodami, takimi jak wentylacja mechaniczna. Tego typu systemy mogą być stosowane w budynkach o skomplikowanej strukturze lub gdzie wymagana jest dodatkowa pomoc w usuwaniu dymu.

Każdy z tych rodzajów systemów oddymiania grawitacyjnego ma swoje zalety i zastosowania, a wybór odpowiedniego systemu zależy od wielu czynników, w tym od rodzaju budynku, jego wielkości oraz wymagań bezpieczeństwa.

Zalety i wady oddymiania grawitacyjnego


Oddymianie grawitacyjne, choć skuteczne w wielu zastosowaniach, ma swoje zalety i wady. Poniżej znajduje się analiza obu aspektów, która pomoże zrozumieć, w jakich sytuacjach ten rodzaj systemu jest odpowiedni i jakie są jego ograniczenia.

Zalety oddymiania grawitacyjnego
  1. Prostota konstrukcji: Systemy oddymiania grawitacyjnego są z natury prostsze niż systemy mechaniczne. Wykorzystują naturalny ruch powietrza, co zmniejsza potrzebę skomplikowanych urządzeń elektrycznych lub mechanicznych.

  2. Niski koszt utrzymania: Dzięki prostocie konstrukcji systemy te są tańsze w utrzymaniu i konserwacji. Nie wymagają skomplikowanych napraw ani drogich części zamiennych.

  3. Zasilanie bez prądu: Oddymianie grawitacyjne nie wymaga zasilania elektrycznego, co sprawia, że jest niezawodne nawet w przypadku awarii prądu. To ważne w sytuacjach awaryjnych, kiedy systemy zasilania mogą być zakłócone.

  4. Skuteczność w dużych przestrzeniach: Oddymianie grawitacyjne jest szczególnie skuteczne w dużych przestrzeniach, gdzie naturalny przepływ powietrza może efektywnie usuwać dym.

  5. Integracja z innymi systemami bezpieczeństwa: Systemy oddymiania grawitacyjnego mogą być łatwo zintegrowane z systemami alarmowymi, czujnikami dymu i systemami gaśniczymi, co zwiększa ich skuteczność.

Wady oddymiania grawitacyjnego
  1. Zależność od warunków atmosferycznych: Ponieważ systemy grawitacyjne opierają się na naturalnym przepływie powietrza, mogą być mniej skuteczne w przypadku niekorzystnych warunków pogodowych, takich jak silny wiatr czy burza.

  2. Ograniczona kontrola przepływu dymu: W przeciwieństwie do systemów mechanicznych, systemy grawitacyjne mogą mieć ograniczoną kontrolę nad kierunkiem i prędkością przepływu dymu. To może prowadzić do nieprzewidywalnych sytuacji w przypadku dużych pożarów.

  3. Mniejsza skuteczność w małych przestrzeniach: Oddymianie grawitacyjne jest mniej efektywne w małych lub zamkniętych przestrzeniach, gdzie naturalny przepływ powietrza jest ograniczony.

  4. Ograniczenia architektoniczne: Konstrukcja budynku może ograniczać efektywność oddymiania grawitacyjnego. Budynki o nietypowej architekturze lub z dużą ilością zamkniętych pomieszczeń mogą wymagać dodatkowych środków oddymiających.

  5. Mniej elastyczne w stosunku do zmian: Ponieważ systemy grawitacyjne są zazwyczaj statyczne, mogą być mniej elastyczne w przypadku zmian strukturalnych budynku lub zmian w aranżacji przestrzeni.
