Czujki Siemens Cerberus Nova OH731 i OOH751 – dobór, różnice i modernizacja SSP
Czujki Siemens Cerberus Nova: OH731 i OOH751 – co zmienia nowa generacja detekcji pożaru?
Nowa seria czujek Siemens Cerberus Nova nie sprowadza się do zmiany obudowy ani kosmetycznej aktualizacji urządzeń. Istotna różnica dotyczy sposobu detekcji, odporności na zjawiska zwodnicze, możliwości diagnostycznych oraz modernizacji istniejących instalacji SSP opartych o Cerberus PRO.
Dla projektanta, instalatora i użytkownika budynku najważniejsze pytanie brzmi jednak nie: która czujka jest nowsza, ale która czujka będzie właściwa dla danego środowiska pracy. Inaczej dobiera się detekcję do typowego biura, inaczej do pomieszczenia z parą wodną, zapyleniem, zmienną temperaturą lub ograniczonym dostępem serwisowym.
Dwa podstawowe modele: OH731 i OOH751
Seria Cerberus Nova obejmuje między innymi czujki OH731 oraz OOH751. Oba modele są przeznaczone do pracy na liniach C-NET w systemie Cerberus PRO i mogą działać w trybie optycznym, optyczno-termicznym albo termicznym. To istotne, ponieważ jedna fizyczna czujka może zostać dobrana i skonfigurowana pod różne warunki pracy, zamiast mechanicznie zastępować wyłącznie jeden wcześniejszy typ urządzenia.

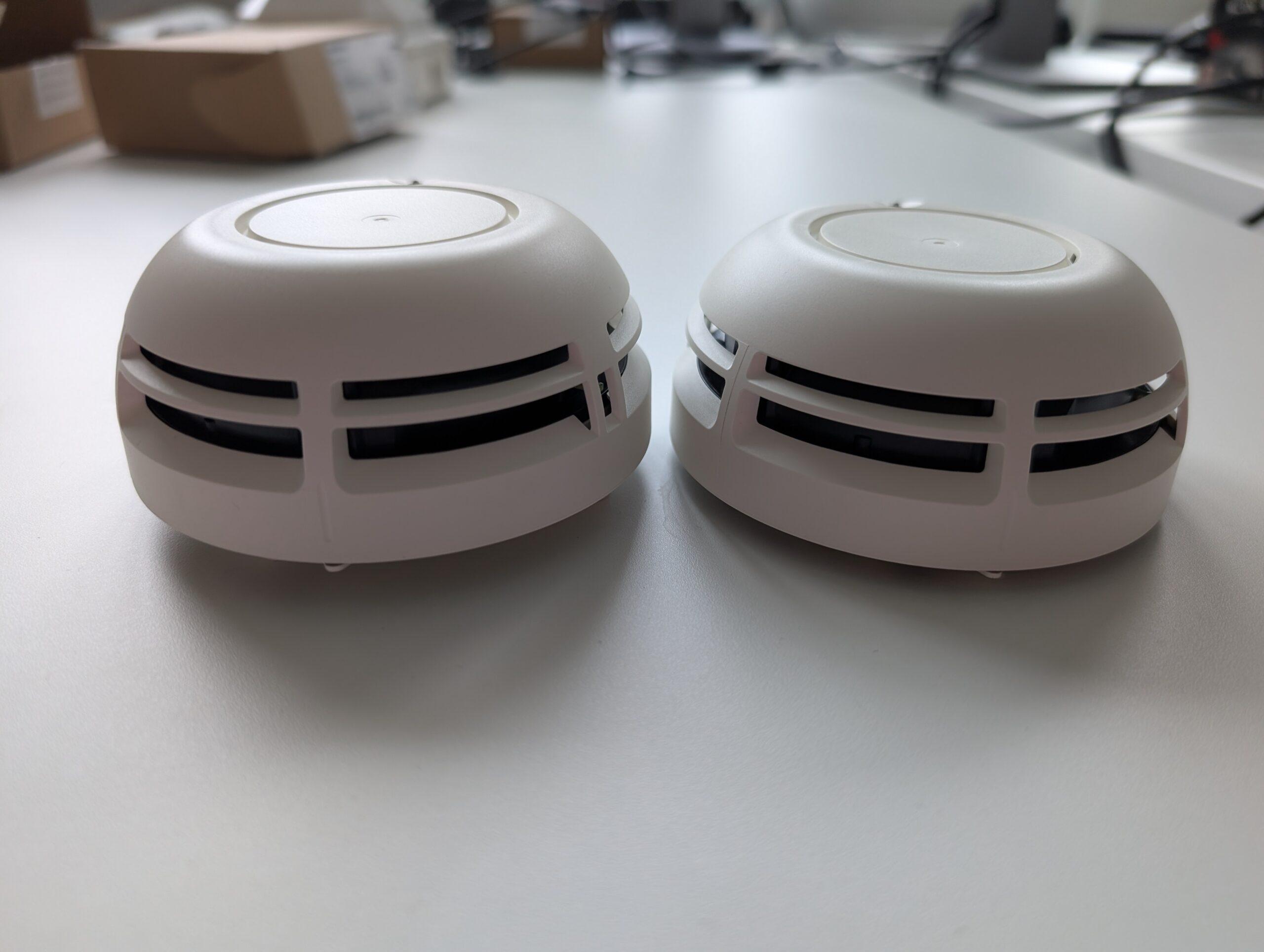

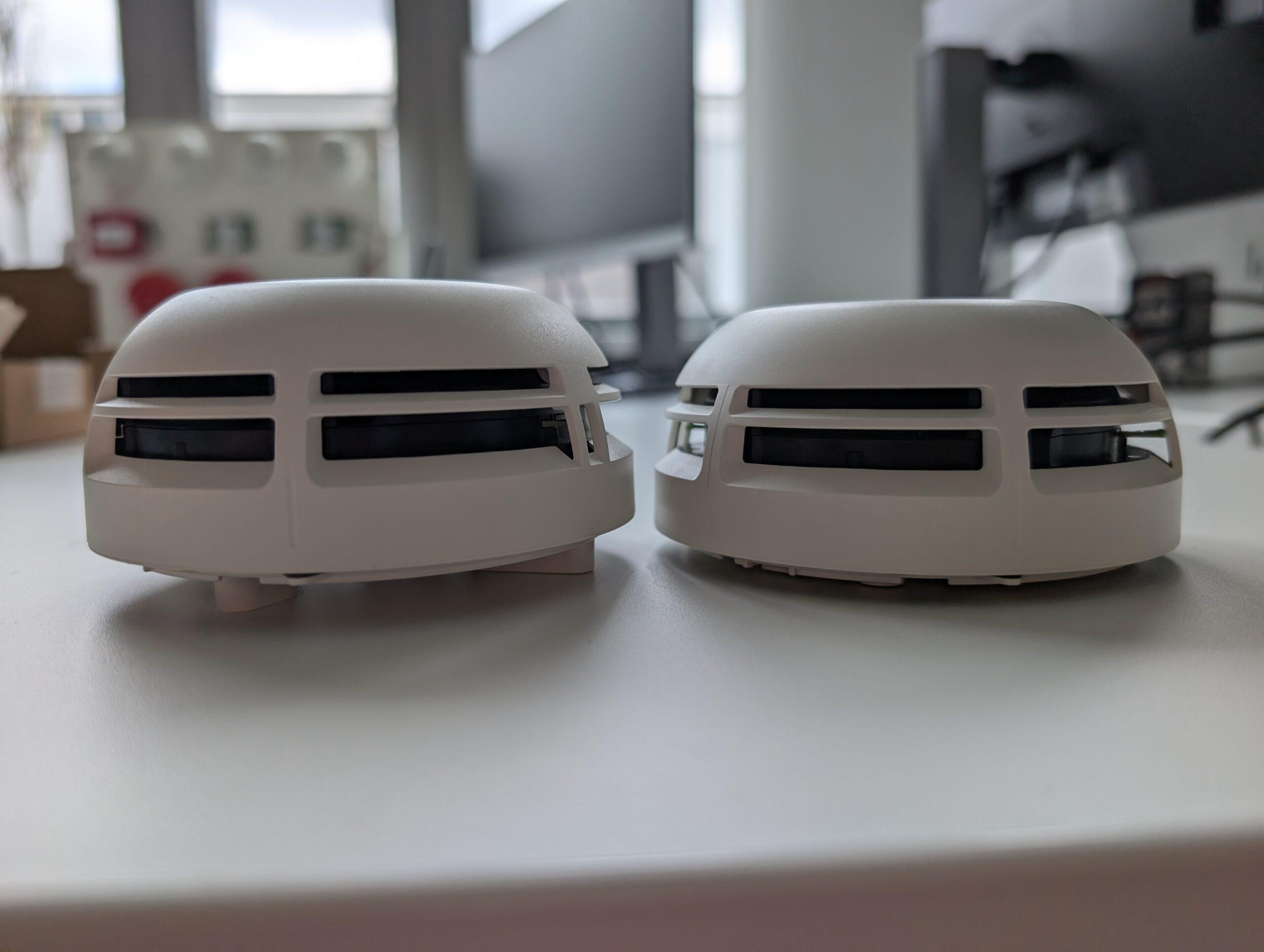

Zdjęcia urządzeń
Dlaczego liczba członów detekcyjnych ma znaczenie?
W prostych warunkach środowiskowych czujka optyczna może działać poprawnie przez wiele lat. Problem zaczyna się tam, gdzie pojawia się para wodna, pył, aerozole, kurz, zmienne przepływy powietrza albo procesy technologiczne powodujące chwilowe zaburzenia w otoczeniu czujki.
W takich miejscach sama informacja, że czujka wykrywa dym, jest niewystarczająca. Ważne jest, jak czujka interpretuje sygnał: czy potrafi rozróżnić ciemny i jasny dym, czy reaguje na dynamikę zmian, czy uwzględnia temperaturę, czy pozwala dobrać właściwy zestaw parametrów do środowiska.
W tym obszarze OOH751 ma przewagę nad rozwiązaniem podstawowym. Nie oznacza to jednak, że powinna być stosowana wszędzie. W typowych pomieszczeniach biurowych, bez istotnych zjawisk zwodniczych, OH731 może być rozwiązaniem wystarczającym i technicznie uzasadnionym.
OH731 – kiedy wystarczy model podstawowy?
OH731 warto rozważyć w pomieszczeniach o stabilnym środowisku pracy: biurach, korytarzach, salach administracyjnych, typowych przestrzeniach użytkowych oraz miejscach, w których nie występują regularne emisje pary, pyłu lub aerozoli.
Model ten może pracować jako czujka optyczna, optyczno-termiczna albo termiczna. W praktyce upraszcza to dobór przy modernizacji, ponieważ jeden typ urządzenia może przejąć funkcje kilku wcześniejszych klas czujek, pod warunkiem prawidłowej konfiguracji w systemie i zgodności z dokumentacją projektową.
To nie jest jednak czujka do każdego trudnego środowiska. Jeżeli w obiekcie już wcześniej występowały alarmy niepożądane, zakłócenia środowiskowe albo problemy z utrzymaniem stabilności detekcji, wybór modelu podstawowego może być pozorną oszczędnością.
OOH751 – do środowisk trudniejszych i bardziej wrażliwych
OOH751 jest przeznaczona do bardziej wymagających zastosowań. Dotyczy to miejsc, w których liczy się zarówno szybka reakcja, jak i odporność na fałszywe alarmy. Przykładami mogą być pomieszczenia techniczne, obiekty ochrony zdrowia, muzea, wybrane strefy przemysłowe, przestrzenie z parą wodną lub zanieczyszczeniami oraz instalacje, w których błędna ewakuacja oznacza realne koszty organizacyjne.
Ważna jest tu technologia ASAplus, czyli przetwarzanie sygnału z kilku torów pomiarowych. Czujka nie opiera decyzji wyłącznie na jednym zjawisku optycznym, lecz analizuje szerszy obraz sytuacji. To pozwala dobrać parametry pracy do konkretnego pomieszczenia, a nie traktować wszystkich przestrzeni tak samo.
W praktyce OOH751 należy rozważać szczególnie wtedy, gdy projektant lub konserwator spodziewa się zjawisk zwodniczych albo gdy w istniejącym obiekcie problemem były niepożądane alarmy.
Wersje z SES – co oznacza Smoke Entry Supervision?
Warianty OH731-S i OOH751-S są wyposażone w technologię SES, czyli Smoke Entry Supervision. Jej zadaniem jest nadzorowanie, czy dym ma możliwość dostać się do komory detekcyjnej.
To ważna różnica. Standardowy test działania czujki potwierdza określone aspekty jej pracy, ale nie zawsze odpowiada na pytanie, czy w normalnej eksploatacji wlot do komory nie został zasłonięty, zabrudzony albo zakłócony mechanicznie. SES obejmuje między innymi detekcję zakrycia oraz nadzór siatki zabezpieczającej przed owadami.
Nie należy jednak przedstawiać SES jako zamiennika prawidłowej konserwacji. Jest to funkcja diagnostyczna zwiększająca nadzór nad stanem czujki, ale nie zwalnia z obowiązku okresowych przeglądów, testów, dokumentowania czynności serwisowych i utrzymania systemu zgodnie z wymaganiami projektowymi oraz eksploatacyjnymi.
DFT, testowanie i diagnostyka bez niepotrzebnych zakłóceń
Seria Nova obsługuje technologię DFT, czyli Disturbance-Free Test. W praktyce chodzi o możliwość testowania i diagnostyki czujki w sposób mniej uciążliwy dla użytkownika obiektu niż klasyczne procedury wymagające każdorazowego zakłócania pracy przestrzeni.
Ma to znaczenie szczególnie w obiektach czynnych: hotelach, placówkach medycznych, biurowcach, laboratoriach, centrach danych i budynkach, w których dostęp do czujek jest organizacyjnie trudny. Z punktu widzenia utrzymania SSP istotna jest nie tylko sama detekcja, ale również to, czy system da się regularnie kontrolować bez nadmiernej ingerencji w pracę obiektu.
Warto zachować precyzję: automatyzacja testów nie oznacza rezygnacji z odbiorów, przeglądów ani dokumentacji. Ułatwia nadzór, ale nie zastępuje odpowiedzialności projektanta, instalatora, konserwatora i zarządcy obiektu.
Gniazda FDB221 i FDB222 – różnica widoczna już przy montażu
FDB221 daje wyższy montaż i większą tolerancję dla sposobu doprowadzenia przewodów, natomiast FDB222 jest niższe i bardziej płaskie, ale wymaga odpowiednio przygotowanego wyjścia kablowego. To detal, który warto ustalić przed montażem, a nie dopiero na etapie instalacji czujek.
W modernizacjach ma to szczególne znaczenie. Jeżeli w obiekcie istnieje już okablowanie, stare gniazda, nierówne sufity, puszki instalacyjne albo widoczne prowadzenie przewodów, dobór gniazda może wpłynąć na czas pracy instalatora i końcowy wygląd instalacji.
Modernizacja starszych systemów Cerberus PRO
Jedną z praktycznych zalet serii Nova jest możliwość stopniowej modernizacji. Czujki mogą pracować w trybie mimic, który wspiera kompatybilność ze starszymi panelami FS720 w określonych wersjach. Przy modernizacji można więc planować wymianę etapami, bez założenia, że każdy obiekt wymaga natychmiastowej wymiany całego systemu detekcji.
Nie należy jednak upraszczać tego do hasła: pasuje zawsze. Przed doborem trzeba zweryfikować wersję centrali, listę kompatybilności, typ istniejących gniazd, aktualną konfigurację linii, zastosowane parametry pracy oraz dokumentację powykonawczą.
W przypadku starszych gniazd DB721 możliwe jest zastosowanie adaptera FDB2901. To rozwiązanie może ograniczyć zakres prac montażowych, ale nadal wymaga technicznej weryfikacji konkretnej instalacji.
Czy Nova zastępuje wszystkie starsze czujki?
OH731 może przejąć funkcjonalnie obszar zastosowań wcześniejszych czujek optycznych, optyczno-termicznych i termicznych, takich jak OP720, OH720 czy HI720. OOH751 rozszerza ten zakres o bardziej zaawansowaną detekcję wielokryterialną, zbliżoną funkcjonalnie do obszaru zastosowań OOH740.
Nie oznacza to jednak automatycznej wymiany jeden do jednego bez analizy. W systemie SSP czujka nie jest samodzielnym urządzeniem oderwanym od projektu. Jej dobór musi wynikać z warunków środowiskowych, oczekiwanej reakcji systemu, scenariusza pożarowego, lokalizacji, wysokości montażu, przepływów powietrza oraz wymagań eksploatacyjnych.
Warto też pamiętać, że czujka z celą tlenku węgla pozostaje odrębnym zagadnieniem. W przypadku potrzeby detekcji z wykorzystaniem celi CO nadal należy analizować właściwy typ urządzenia przewidziany do takiej funkcji, a nie zakładać, że każda nowa czujka wielokryterialna obejmuje również tlenek węgla.
Zgodność z normami i dokumentacją – co trzeba sprawdzić?
Dla czujek pożarowych kluczowe są nie tylko parametry techniczne, lecz także formalna zgodność wyrobu. W dokumentacji serii Nova wskazano zgodność z normami EN 54-5, EN 54-7, EN 54-17 oraz EN 54-29. Oznacza to odniesienie odpowiednio do czujek ciepła, czujek dymu, izolatorów zwarć oraz czujek wielosensorowych.
W praktyce inwestor i instalator powinni sprawdzić deklarację właściwości użytkowych, oznakowanie CE, listę kompatybilności systemowej oraz dokumentację producenta. Sama informacja handlowa nie wystarcza do prawidłowego zastosowania urządzenia w systemie przeciwpożarowym.
Projektowanie, instalowanie, odbiór, eksploatacja i konserwacja SSP powinny być prowadzone zgodnie z aktualnymi dokumentami odniesienia, w tym specyfikacją PKN-CEN/TS 54-14 oraz wymaganiami wynikającymi z przepisów ochrony przeciwpożarowej. Dobór czujki musi być częścią kompletnego rozwiązania, a nie decyzją podejmowaną wyłącznie na podstawie ceny urządzenia.
Dane techniczne istotne przy doborze
| Parametr | OH731 / OH731-S | OOH751 / OOH751-S | Znaczenie praktyczne |
|---|---|---|---|
| Linia / komunikacja | C-NET | C-NET | Praca w systemie Cerberus PRO po właściwej weryfikacji kompatybilności. |
| Napięcie pracy | 12-33 V DC | 12-33 V DC | Parametr bazowy dla doboru i oceny pracy urządzenia w systemie. |
| Zakres temperatury pracy | od -10°C do +60°C | od -35°C do +70°C | OOH751 ma szerszy zakres środowiskowy, przydatny w trudniejszych warunkach. |
| Stopień ochrony z FDB221/FDB222 | IP43 | IP43 | Z odpowiednimi akcesoriami możliwe podwyższenie do IP44. |
| Wilgotność chwilowa | do 95% RH | do 95% RH | Nie oznacza odporności na kondensację ani rezygnacji z oceny środowiska. |
| Dopuszczalna prędkość powietrza | 5 m/s | 5 m/s | Istotne przy nawiewach, wysokich przepływach i nietypowej wentylacji. |
Te parametry nie zastępują oceny środowiska pracy. Jeżeli w pomieszczeniu występuje kondensacja, niska temperatura, zapylenie, ryzyko uszkodzeń mechanicznych albo nietypowy ruch powietrza, należy przewidzieć odpowiednie akcesoria, sposób montażu i procedury serwisowe.
Jak dobrać czujkę w praktyce?
Najczęstszy błąd: dobór czujki bez analizy środowiska
W praktyce błędem jest traktowanie czujki jako prostego elementu katalogowego. Dwie czujki zamontowane w podobnie wyglądających pomieszczeniach mogą pracować w zupełnie innych warunkach: jedna w stabilnym biurze, druga w pobliżu aneksu kuchennego, nawiewu, bramy, strefy zapylenia albo źródła pary.
Dlatego przy doborze czujek Siemens Cerberus Nova warto zadawać konkretne pytania: czy w pomieszczeniu występują zjawiska zwodnicze, czy wymagana jest szybka reakcja, czy obiekt ma historię fałszywych alarmów, czy czujka będzie łatwo dostępna do serwisu, czy istniejące gniazda można wykorzystać, czy konieczny jest adapter oraz czy system obsłuży pełny zakres funkcji nowej czujki.
Taka analiza nie wydłuża procesu. Zwykle skraca późniejsze prace, ogranicza pomyłki montażowe i zmniejsza ryzyko problemów eksploatacyjnych.
Materiały do pobrania
Podsumowanie dla projektanta, instalatora i zarządcy obiektu
Siemens Cerberus Nova to kierunek w stronę bardziej elastycznej, diagnostycznej i odpornej na zakłócenia detekcji pożaru. OH731 jest właściwym wyborem dla wielu standardowych zastosowań, natomiast OOH751 daje większe możliwości w środowiskach trudniejszych, gdzie liczy się zaawansowana analiza sygnału i ograniczenie alarmów niepożądanych.
Największą wartość nowej serii widać przy prawidłowym doborze: z uwzględnieniem warunków środowiskowych, kompatybilności systemowej, typu gniazda, funkcji SES oraz dokumentacji projektowej. Sama nowość produktu nie jest argumentem technicznym. Argumentem jest dopasowanie urządzenia do realnego ryzyka i sposobu eksploatacji budynku.
Przy modernizacji lub doborze czujek do systemu Cerberus PRO warto przygotować podstawowe dane: typ centrali, obecne modele czujek, rodzaj gniazd, warunki środowiskowe i oczekiwany zakres wymiany. Na tej podstawie można dobrać rozwiązanie bez nadmiarowych kosztów i bez obniżania bezpieczeństwa instalacji SSP.
