AK/PDA200E Wzmacniacz Pętli Indukcyjnej do Powierzchni 200 m²
AK/PDA200E system pętli indukcyjnej do sal spotkań, wykładów i przestrzeni wspólnych
AK/PDA200E to rodzina zestawów opartych na ściennym wzmacniaczu pętli indukcyjnej PDA200E, przeznaczonych do stałych instalacji w pomieszczeniach o powierzchni do około 200 m² przy niskiej zawartości metalu i prawidłowo wykonanej pętli obwodowej. To rozwiązanie dla sal konferencyjnych, sal wykładowych, poczekalni, stref telewizyjnych, miejsc kultu i podobnych przestrzeni, w których ważny jest czytelny odbiór mowy i dźwięku przez użytkowników aparatów słuchowych z cewką indukcyjną.

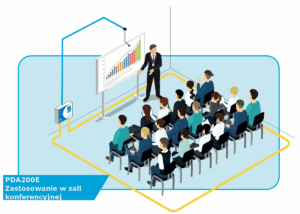

System AFILS do sal konferencyjnych, wykładowych i poczekalni
To rozwiązanie do pomieszczeń, w których sygnał powinien być odbierany w większej części sali, a nie tylko przy pojedynczym punkcie obsługi.
Najważniejsze cechy użytkowe
Rodzina wariantów, a nie jeden stały zestaw
AK/PDA200E nie oznacza jednego, zawsze identycznego kompletu. To grupa wariantów opartych na tym samym wzmacniaczu, dobieranych do funkcji pomieszczenia i sposobu korzystania z systemu.
Stała instalacja w małych i średnich salach
System jest przeznaczony do trwałego montażu w salach spotkań, niewielkich aulach, salach parafialnych, poczekalniach, świetlicach i strefach odsłuchu programu audio.
Lepsza zrozumiałość mowy w całym pomieszczeniu
Zadaniem układu jest równomierne pokrycie całej albo znacznej części niewielkiej sali sygnałem dla aparatów słuchowych, a nie wyłącznie obsługa rozmowy przy ladzie.
Dobór do konkretnego scenariusza
Warianty różnią się przede wszystkim rodzajem mikrofonów, płytek wejściowych i okablowania sygnałowego, dlatego system można dopasować do mowy, wykładów, muzyki albo sygnału telewizyjnego.
Co jest najważniejsze przy doborze systemu
Rzeczywista funkcja pomieszczenia
Innego toru wejściowego wymaga sala spotkań, innego przestrzeń wykładowa, a jeszcze innego poczekalnia czy strefa telewizyjna. Sam symbol wzmacniacza nie rozwiązuje kwestii doboru osprzętu.
Zawartość metalu i geometria sali
Deklarowane pokrycie do 200 m² dotyczy pomieszczeń z niską zawartością metalu i poprawnie wykonaną pętlą. W trudniejszych warunkach trzeba brać pod uwagę rzeczywisty układ pomieszczenia.
Prawidłowa topologia pętli
Pętla może być wykonana jako układ jednozwojowy albo wielozwojowy, ale przy większych szerokościach i dużej ilości metalu może być potrzebny system fazowany zamiast klasycznej pętli obwodowej.
Uruchomienie i strojenie
Skuteczność systemu zależy od poprawnego ustawienia poziomów wejściowych, właściwej impedancji obwodu i rzetelnej weryfikacji pola zgodnie z wymaganiami dla AFILS.
Parametry techniczne wzmacniacza PDA200E
| Parametr | Wartość |
|---|---|
| Pokrycie | Do 200 m², orientacyjnie do 14 × 14 m |
| Typ systemu | Wzmacniacz ścienny do pętli obwodowej |
| Wejścia | 1 × Mic, 2 × Line, 1 × 100 V, Outreach |
| Prąd wyjściowy | 4,2 A ciągły, ponad 6,2 A szczytowy |
| Pasmo | 100 Hz-5 kHz |
| Impedancja pętli | 0,5-1 Ω przy 1 kHz |
| Regulacje | Mic, Line 1, Line 2, 100 V, Metal C, Drive |
| Wskaźniki | Limit, High / Medium / Low, Loop Fault, Power |
| Zasilanie | 230 V AC, 50-60 Hz |
| Pobór mocy | Mniej niż 80 VA |
| Obudowa | Stalowa, IP20, do wnętrz |
| Wymiary | 228 × 155 × 42 mm |
| Masa | Około 1 kg |
Wzmacniacz współpracuje także z systemem Outreach oraz regulacją kompensacji metalu, co ułatwia dopasowanie instalacji do rzeczywistych warunków pracy.
Montaż pętli i uruchomienie
Prowadzenie przewodu pętli
Pętlę prowadzi się zwykle po obwodzie pomieszczenia, przy suficie, przy podłodze albo pod wykładziną. W dokumentacji wskazano, aby nie prowadzić przewodu bliżej niż 1,2 m od pozycji aparatu słuchowego.
Pomieszczenia szersze niż 5 m
Przy większej szerokości sali i dużej zawartości metalu należy rozważyć system fazowany, ponieważ klasyczna pętla obwodowa może nie zapewnić równomiernego pola.
Strojenie wskaźnikami
Wskaźniki na froncie pozwalają ocenić poziomy wejściowe i stan obwodu. Przy strojeniu sygnał powinien być ustawiony blisko progu zadziałania wskaźnika limitu, bez stałego przesterowania.
Zgodność działania
Przy prawidłowej instalacji system spełnia wymagania PD IEC TR 63079 oraz EN60118-4, ale warunkiem jest właściwy dobór wariantu, poprawne wykonanie pętli i rzetelny odbiór.
Typowe warianty zastosowania
| Wariant | Przeznaczenie | Różnica praktyczna |
|---|---|---|
| Sale spotkań | Małe i średnie sale konferencyjne | Dobór wejść i mikrofonów do mowy oraz pracy prelegentów |
| Sale wykładowe i aule | Pomieszczenia do prezentacji i wykładów | Konfiguracja pod tor mowy i większą czytelność przekazu na całej sali |
| Poczekalnie i strefy wspólne | Miejsca oczekiwania i przestrzenie półpubliczne | Uproszczony tor sygnałowy, często z naciskiem na źródło liniowe |
| Strefy telewizyjne i muzyczne | Odsłuch programu audio lub TV | Większy nacisk na wejścia liniowe i okablowanie źródeł dźwięku |
| Miejsca kultu i kluby fitness | Obiekty o specyficznym sposobie korzystania z dźwięku | Dobór mikrofonów i osprzętu zależnie od charakteru użytkowania przestrzeni |
Nie każdy zestaw AK/PDA200E zawiera przewód pętli, dlatego przed zamówieniem warto sprawdzić dokładny zakres wyposażenia wybranego wariantu.
Gdzie AK/PDA200E sprawdza się najlepiej
AK/PDA200E to rozwiązanie dla obiektów, w których potrzebna jest stała pętla indukcyjna do sali konferencyjnej, wykładowej, poczekalni lub innej niewielkiej przestrzeni wspólnej. Najlepszy efekt daje wtedy, gdy dobór wariantu, układ przewodu i strojenie systemu są podporządkowane rzeczywistemu sposobowi korzystania z pomieszczenia, a nie wyłącznie katalogowej powierzchni.
