SP8 – Napęd wrzecionowy
SP8 – napęd wrzecionowy
Siłownik SP8 jest napędem wrzecionowym stosowanym w systemach naturalnej wentylacji oraz w układach oddymiania grawitacyjnego. W praktyce pełni funkcję elementu wykonawczego odpowiedzialnego za otwarcie skrzydła w zadanym czasie i w wymaganym zakresie. O rzeczywistej przydatności napędu decyduje cały układ pracy: geometria skrzydła, skok wrzeciona, punkt mocowania, kąt otwarcia oraz sposób współpracy z centralą sterującą.
Do okien dachowych i klap oddymiających
SP8 stosuje się tam, gdzie wymagane jest pewne i powtarzalne otwieranie okien dachowych, klap oraz innych zamknięć wykorzystywanych do przewietrzania lub usuwania dymu i ciepła.
Grafiki pomocnicze
Na stronie produktu pokazano dodatkowe grafiki związane z siłownikiem SP8 oraz jego zastosowaniem.

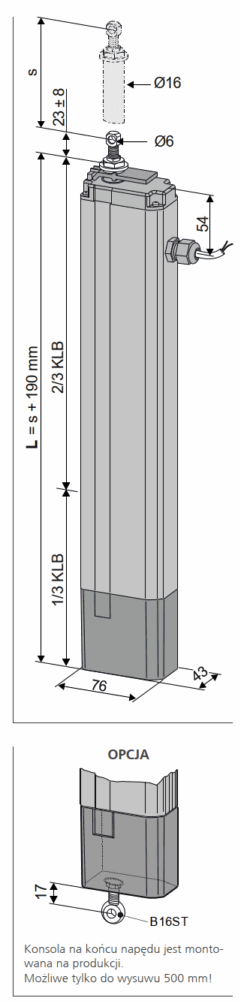

Widok siłownika SP8
Schemat zastosowania i montażuNajważniejsze parametry użytkowe
Praca w systemach oddymiających
W zastosowaniach oddymiających SP8 nie jest samodzielnym wyrobem funkcjonalnym, lecz częścią kompletnego zestawu, który musi być zgodny z wymaganiami dla urządzeń do grawitacyjnego odprowadzania dymu i ciepła.
Dobór zależny od całego układu
Napędu nie należy dobierać wyłącznie na podstawie samej siły nominalnej. Kluczowe znaczenie mają geometria skrzydła, skok, punkt mocowania i uzyskiwany kąt otwarcia.
Konfiguracja dla okien FAKRO
Dla konfiguracji stosowanej z oknami oddymiającymi FAKRO wskazano zasilanie 24 V DC, prąd znamionowy 1 A, siłę wypychania 800 N, siłę wciągania 800 N oraz prędkość suwu 7 mm/s.
Rola w eksploatacji i alarmie
W stanie normalnym napęd umożliwia przewietrzanie, natomiast w stanie alarmowym realizuje funkcję otwarcia oddymiającego sterowanego z centrali.
Dane techniczne
| Napięcie znamionowe | 24 V DC (±20%), max. 2 Vpp |
|---|---|
| Prąd znamionowy | 1,0 A |
| Prąd odcięcia | 1,5 A |
| Moc znamionowa | 24 W |
| Cykl pracy | 5 cykli, ED 30%, ON: 3 min / OFF: 7 min |
| Stopień ochrony | IP33C |
| Zakres temperatur pracy | -5 °C do +60 °C |
| Siła ciągnięcia max. | 800 N |
| Znamionowa siła pchania i ciągnięcia max. | s ≤ 200 mm: 800 N s > 200 mm: 250 N |
| Obciążenie statyczne | 2/3 KLB, góra: do 800 N 1/3 KLB, dół: do 300 N przy s = 750 mm |
| Siła trzymania | 2000 N |
| Obudowa wrzeciona | Aluminium |
| Przewód przyłączeniowy | Bezhalogenowy, szary SP8: 2 × 0,75 mm², około 1 m SP8-Z: 4 × 0,75 mm², około 1 m |
| Prędkość | 6,0 mm/s |
| Wysuw | 100-750 mm, max. 350 mm / 60 s |
| Długość | s + 190 mm |
| Generowany hałas | ≤ 70 dB(A) |
| Klasa klimatyczna | II |
| Kategoria środowiskowa | Wewnętrzny |
Na stronie produktu w części opisowej dla konfiguracji stosowanej z oknami oddymiającymi FAKRO podano także zakres temperatur pracy od -5°C do +75°C oraz prędkość suwu 7 mm/s.
Co należy sprawdzić przed doborem
Wymagany skok
Przed doborem należy zweryfikować wymagany skok napędu oraz powiązać go z geometrią skrzydła i oczekiwanym kątem otwarcia.
Punkt mocowania
W oknach dachowych zmiana punktu podparcia albo skoku napędu bezpośrednio wpływa na uzyskiwany kąt otwarcia, obciążenie okuć i czas pełnego wysunięcia.
Zgodność z centralą
Napęd należy rozpatrywać w odniesieniu do konkretnego zestawu okiennego i logiki sterowania, a nie jako parametr oderwany od konstrukcji skrzydła.
Warunki montażu dachu
Przy oknach oddymiających trzeba dodatkowo uwzględnić parametry czynnej powierzchni oddymiania, rozmiar okna oraz warunki montażu na dachu.
Wnioski praktyczne
SP8 jest napędem wrzecionowym do aplikacji dachowych wymagających kontrolowanego otwarcia skrzydła, szczególnie gdy pracuje jako element kompletnego zestawu oddymiającego lub wentylacyjnego. Najważniejszy wniosek praktyczny pozostaje prosty: w napędach oddymiających nie dobiera się samej siły, tylko cały układ pracy skrzydła.
Dokumenty do pobrania
Materiały techniczne i formalne związane z napędem wrzecionowym SP8.
