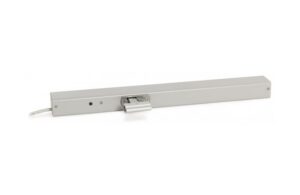

KA 34 napęd łańcuchowy
KA 34 napęd łańcuchowy
Napędy łańcuchowe D+H KA 34 i KA 54 są przeznaczone do okien oddymiających zgodnych z EN 12101-2, otworów do przewietrzania dziennego, skrzydeł rozwiernych, uchylnych i odchylnych oraz do montażu wewnętrznego w fasadach i świetlikach dachowych. Nie dopuszcza się montażu na zewnątrz ani pracy w środowiskach o zwiększonej wilgotności.
Do fasad i świetlików dachowych
Napęd KA 34 jest przeznaczony do montażu wewnętrznego, z możliwością zastosowania w układach lewo- i prawostronnych oraz z elektronicznie regulowanym skokiem.
Zastosowanie i warianty
Oddymianie i przewietrzanie
Napędy KA 34 i KA 54 są przeznaczone do okien oddymiających NSHEV oraz do otworów służących do codziennego przewietrzania.
Typy skrzydeł
Układ współpracuje ze skrzydłami rozwiernymi, uchylnymi i odchylnymi stosowanymi w fasadach oraz świetlikach dachowych.
Wysuw i konfiguracja
KA 34 jest dostępny w wysuwach od 350 do 1000 mm, a długość skoku regulowana jest elektronicznie przez interfejs serwisowy D+H PLP 1 / SCS.
Wersja KA 54
W ofercie występuje również KA 54 o sile znamionowej 500 N, stanowiący mocniejszy wariant tej samej grupy napędów.
Parametry techniczne KA 34 / KA 54
| Parametr | KA 34 | KA 54 |
|---|---|---|
| Zasilanie | 24 V DC ±15% | 24 V DC ±15% |
| Prąd znamionowy | 1,0 A | 1,4 A |
| Siła pchania / ciągnięcia | 300 N | 500 N |
| Siła blokująca | 2000 N | 2000 N |
| Dostępne wysuwy | 350-1000 mm | 350-1000 mm |
| Prędkość otwierania standard | 11,8 mm/s | 11,8 mm/s |
| Prędkość otwierania HS – RWA | 16,7 mm/s | 17,2 mm/s |
| Prędkość zamykania | 11,8 mm/s | 11,8 mm/s |
| Stopień ochrony | IP32 | IP32 |
| Poziom hałasu | ≤ 70 dB(A) | ≤ 70 dB(A) |
| Zakres temperatur | -25°C do +55°C | -25°C do +55°C |
| Materiał obudowy | Aluminium, lakier proszkowy | Aluminium, lakier proszkowy |
| Kolor standardowy | RAL 9006, srebrny | RAL 9006, srebrny |
| Długość przewodu | 2,5 m | 2,5 m |
| Żywotność | > 20 000 cykli | > 20 000 cykli |
Maksymalny wysuw zależy od kierunku pracy, dlatego przy doborze należy uwzględnić tryb pchania lub ciągnięcia oraz wykresy siły obciążeniowej dla danego wysuwu.
Funkcje standardowe i montaż
Ochrona krawędzi zamykającej
Napęd realizuje cofnięcie i redukcję prędkości po wykryciu przeszkody na krawędzi zamykającej.
Odciążenie uszczelki
Po zamknięciu możliwy jest suw cofający do 0,2 mm, który odciąża uszczelkę.
Montaż lewo- i prawostronny
Konstrukcja pozwala na montaż lewostronny lub prawostronny, z zasilaniem z jednej albo z obu stron.
Warunki montażowe
Napęd przeznaczony jest do montażu wewnętrznego, poziomego lub pionowego, z zastosowaniem odpowiednio dobranych zestawów konsoli.
W przypadku montażu w lukach dachowych wymagane jest przeliczenie sił przy użyciu PLP1. Niedopuszczalne jest bezpośrednie podłączenie do sieci.
Opcje siłownika KA 34
| Typ | Nr art. | Wysuw | Wymiar A | Wymiar B | Waga |
|---|---|---|---|---|---|
| KA 34/350 | 26.000.51 | 350 mm | 421 mm | 247,5 mm | 1,60 kg |
| KA 34/500 | 26.000.52 | 500 mm | 496 mm | 322,5 mm | 1,90 kg |
| KA 34/600 | 26.000.53 | 600 mm | 546 mm | 372,5 mm | 2,20 kg |
| KA 34/700 | 26.000.54 | 700 mm | 596 mm | 422,5 mm | 2,40 kg |
| KA 34/800 HP 780 | 26.000.61 | 800 mm (780 mm) | 646 mm | 472,5 mm | 2,60 kg |
| KA 34/800 | 26.000.59 | 800 mm | 646 mm | 472,5 mm | 2,60 kg |
| KA 34/1000 HP 830 | 26.000.60 | 1000 mm (830 mm) | 750 mm | 576,5 mm | 3,00 kg |
Wnioski użytkowe
KA 34 to napęd łańcuchowy D+H do zastosowań oddymiających i wentylacyjnych w montażu wewnętrznym, przeznaczony do fasad i świetlików dachowych. Przy doborze kluczowe są wymagany wysuw, kierunek pracy, odpowiednia konsola montażowa oraz zachowanie warunków eksploatacji przewidzianych dla środowiska suchego.
