Ogólna charakterystyka systemów Fireray One i Fireray Hub

Fireray One oraz Fireray Hub to nowoczesne optyczne czujki liniowe dymu produkowane przez firmę FFE (Fire Fighting Enterprises, grupa Halma). Przeznaczone są do wykrywania dymu w dużych przestrzeniach, gdzie zastosowanie tradycyjnych punktowych czujek dymu byłoby trudne lub kosztowne. Oba systemy wykorzystują technologię jednokierunkowej bariery podczerwieni (czujki refleksyjne) – nadajnik i odbiornik znajdują się w jednej obudowie, a po przeciwnej stronie chronionego obszaru montowany jest reflektor pryzmatyczny. Dzięki temu pojedyncza czujka może monitorować linię detekcji o długości nawet do 100–120 metrów, skutecznie zabezpieczając dużą strefę pożarową przy minimalnej liczbie urządzeń. Fireray One jest systemem samodzielnym (stand-alone) – każda czujka działa niezależnie. Z kolei Fireray Hub stanowi system modułowy – centralny panel (kontroler) zarządza kilkoma głowicami detekcyjnymi jednocześnie, co ułatwia obsługę większych instalacji. Oba rozwiązania zostały zaprojektowane z myślą o prostym montażu, szybkim uruchomieniu i wysokiej niezawodności działania. Wyposażono je w szereg inteligentnych funkcji, takich jak automatyczne centrowanie wiązki laserowej, ciągła autokalibracja czułości czy kompensacja wpływu kurzu i światła, które minimalizują ryzyko fałszywych alarmów. Czujki Fireray One i Hub kontynuują najlepsze cechy poprzednich generacji (np. Fireray 5000), ustanawiając nowy standard ochrony dużych przestrzeni przed pożarem.

Fireray ONE

Prosta, szybka instalacja pojedynczej wiązki; rozwiązanie do prostych, standardowych aplikacji

Fireray HUB

Centralizacja, wygoda i zaawansowane sterowanie dla większych systemów; lepsze do rozbudowanych obiektów

Zasada działania i zastosowane technologie

Oba urządzenia wykorzystują zjawisko osłabienia (przesłonięcia) wiązki podczerwieni przez dym. Nadajnik emituje wąską wiązkę światła IR o niewidzialnej długości fali ~850 nm, która dociera do reflektora i wraca do odbiornika czujki. W obecności dymu cząstki stałe i kropelki w aerozolu dymowym pochłaniają oraz rozpraszają część fotonów, powodując spadek natężenia odbieranej wiązki. Gdy poziom sygnału spadnie poniżej zaprogramowanego progu (wyrażonego zwykle w % zakrycia wiązki), detektor generuje alarm pożarowy. Dzięki monitorowaniu całej długości wiązki, jedna czujka chroni dużą kubaturę równie skutecznie jak wiele rozmieszczonych czujek punktowych.

Fireray One i Hub to czujki refleksyjne nowej generacji, wyposażone we wbudowany laser ułatwiający celowanieoraz zmotoryzowany mechanizm auto-align do automatycznego ustawiania i kalibracji wiązki. Podczas instalacji serwisant kieruje widzialny wskaźnik laserowy na reflektor, a następnie urządzenie samoczynnie dokonuje precyzyjnego wyosiowania wiązki w ciągu ~1 minuty. Eliminuje to potrzebę ręcznego strojenia i znacząco skraca czas uruchomienia systemu. Zastosowana technologia Auto-Alignment™ zapewnia ośmiokrotnie szybsze ustawienie niż w starszych modelach, a co ważne – kalibracja jest na tyle prosta, że całość może wykonać jedna osoba.

Poza autokalibracją, czujki korzystają z szeregu algorytmów korygujących zakłócenia środowiskowe. Building Movement Tracking™ (śledzenie ruchów budynku) to funkcja, która stale monitoruje sygnał i automatycznie koryguje położenie optyki przy stopniowych odchyleniach konstrukcji budynku (np. osiadanie, ugięcia wskutek zmian temperatury). Dzięki temu czujka utrzymuje prawidłowe ustawienie osi detekcji przez cały czas eksploatacji. Contamination Compensation odpowiada za kompensację stopniowego zabrudzenia soczewek i powierzchni lustra – gdy osadza się kurz lub brud, urządzenie zwiększa czułość tak, by uniknąć fałszywego alarmu, a jednocześnie sygnalizuje potrzebę konserwacji po osiągnięciu progu zabrudzenia. Kolejnym rozwiązaniem jest Light Cancellation Technology™ – układ aktywnej filtracji światła rozproszonego, który eliminuje wpływ silnego oświetlenia zewnętrznego (słońca, oświetlenia halogenowego itp.) na pracę detektora. Pozwala to zapobiegać nuisance alarmom wywołanym np. bezpośrednim nasłonecznieniem przechodzącym przez świetliki dachowe.

W obiektach wymagających zastosowania wielu czujek liniowych jednocześnie – np. w sąsiadujących nawy hali czy równoległych strefach magazynowych – kluczowa jest synchronizacja wiązek. Fireray One i Hub wykorzystują tzw. Dynamic Beam Phasing, czyli dynamiczne przesunięcie faz emisji wiązek. Umożliwia to instalowanie dwóch czujek naprzeciw siebie (z odbłyśnikami pomiędzy nimi) lub kilku czujek w nietypowych konfiguracjach, bez ryzyka wzajemnego wpływu czy zakłóceń sygnału. Innymi słowy, wiązki mogą się krzyżować w przestrzeni, a każda czujka „widzi” tylko własny reflektor. Takie rozwiązania technologiczne sprawiają, że systemy Fireray są bardzo elastyczne i mogą być stosowane nawet w skomplikowanych układach architektonicznych.

Porównanie technologii: Fireray One vs Fireray Hub

Funkcja / technologiaFireray OneFireray Hub
Wykrywanie dymu (podczerwień)Odbiciowa wiązka IR (~850 nm) – monitorowanie całej liniiOdbiciowa wiązka IR (~850 nm) – monitorowanie każdej głowicy
Laser do ustawianiaWbudowany, widzialny – precyzyjne celowanie na reflektorWbudowany w każdej głowicy, wsparcie zdalne
Automatyczne ustawianie osi (auto-align)Automatyczne centrowanie przy instalacji, 1 os./1 minAutomatyczne dla każdej głowicy, sterowanie z panelu
Kompensacja ruchów budynkuAutomatyczna korekta pozycji optykiAutomatyczna korekta każdej głowicy
Kompensacja zabrudzeńAutomatyczna, sygnalizacja konieczności czyszczeniaAutomatyczna dla każdej głowicy, nadzór z kontrolera
Filtracja światła zewnętrznegoAktywna eliminacja zakłóceń (słońce, lampy)Aktywna filtracja każdej wiązki
Synchronizacja wiązekMożliwość pracy kilku czujek w jednym obiekciePełna synchronizacja wielu głowic z poziomu kontrolera

Kluczowe dane techniczne Fireray One

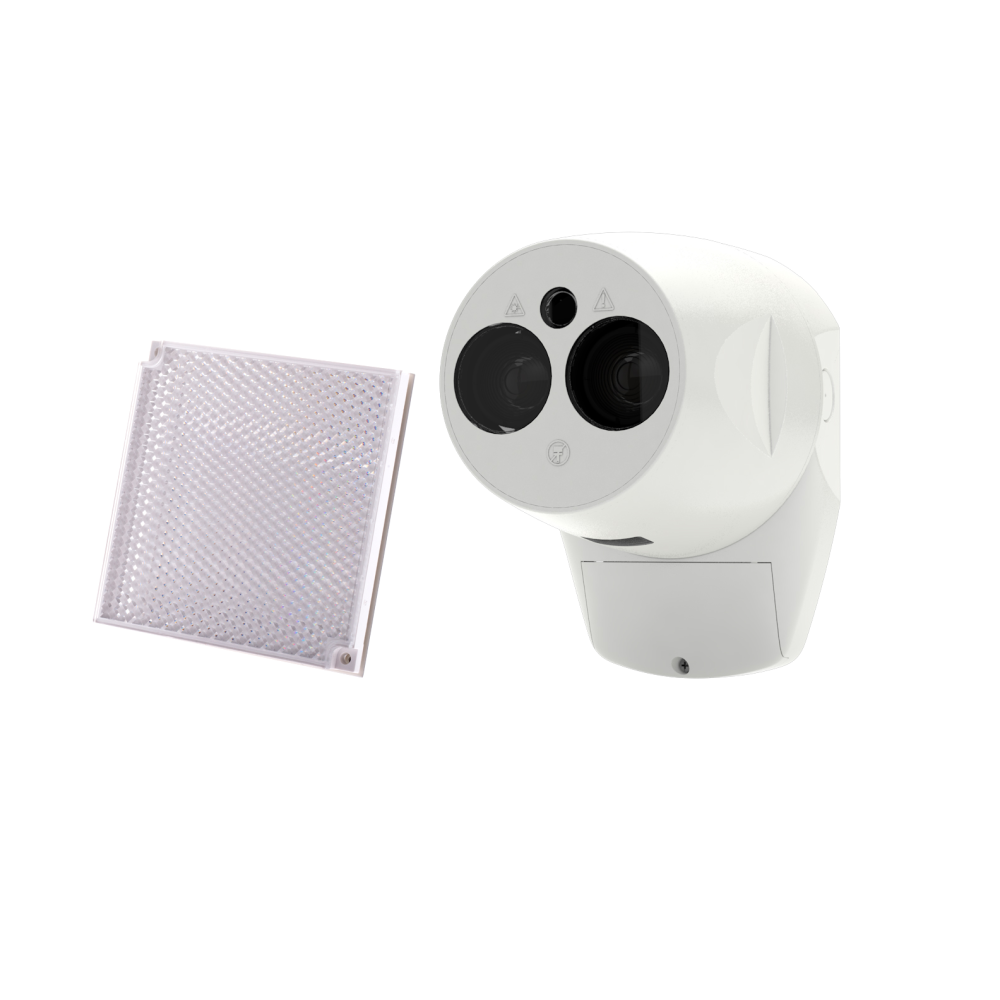

Fireray One – samodzielna czujka liniowa dymu z wbudowanym laserem celującym. Standardowo używa pojedynczego reflektora (widocznego na zdjęciu obok czujki) do monitorowania przestrzeni o długości do 50 m.
Zasięg detekcji: 5 do 50 metrów przy użyciu jednego reflektora pryzmatycznego (w zestawie). Po zastosowaniu dodatkowych luster (tzw. zestaw dalekiego zasięgu) zasięg wydłuża się maksymalnie do 120 m. Minimalna zalecana odległość to ok. 5 m (ze względu na geometrię wiązki i ostrość ogniskowania). Zakres ten pozwala zabezpieczyć strefę o powierzchni nawet ponad 1000 m² jedną czujką.

Zasilanie: napięcie pracy 14–36 V DC (typowo z zasilacza 24 V lub z pętli centrali sygnalizacji pożaru). Charakteryzuje się niskim poborem prądu – rzędu kilku mA w stanie czuwania – co umożliwia zasilanie bezpośrednio z pętli dozorowej systemu przeciwpożarowego.

Interfejsy i sygnały: czujka Fireray One działa w trybie konwencjonalnym. Posiada dwa niezależne wyjścia przekaźnikowe (bezpotencjałowe) – jedno do sygnalizacji alarmu pożarowego, drugie do sygnalizacji usterki (uszkodzenia lub braku sygnału). Przekaźniki te mogą zostać wpięte w dowolną centralę pożarową: konwencjonalną (jako oddzielne linie alarmowe i sabotażowe) lub adresowalną poprzez moduł monitorujący. Dodatkowo na obudowie czujki znajdują się diody LED stanu, informujące o trybie pracy, prawidłowym wypoziomowaniu i ewentualnych alarmach/usterkach.

Wymiary i montaż: pojedyncza czujka ma wymiary rzędu 13 × 13 × 13 cm i masę ok. 0,7 kg. Montowana jest zwykle wysoko pod stropem (na ścianie szczytowej hali lub konstrukcji dachu), tak aby miała optyczną widoczność reflektora zamocowanego naprzeciw. Regulowany uchwyt montażowy ułatwia wypoziomowanie urządzenia. Do poprawnego działania wymagana jest przestrzeń o promieniu ~0,5 m wokół osi wiązki pozbawiona przeszkód stałych (belki, przewody itp.), co należy uwzględnić podczas projektowania rozmieszczenia.

Klasa środowiskowa i obudowa: czujka jest przystosowana do pracy wewnątrz pomieszczeń w szerokim zakresie temperatur od -20°C do +55°C. Odporność na wilgotność wynosi do 93% RH (bez kondensacji). Obudowa spełnia normę IP55 – jest zabezpieczona przed pyłem i kroplami wody, co pozwala na pracę w typowych warunkach magazynowych czy przemysłowych (niemniej w bardzo zapylonych lub wilgotnych halach zaleca się zastosować dodatkowe osłony lub wybrać model Hub z kontrolerem IP65). Materiał obudowy to trudno palne tworzywo sztuczne (UL94-V0, odporne na promieniowanie UV).

Nastawy czułości i opóźnień: Fireray One oferuje cztery poziomy czułości (progi alarmowe) definiujące procentowe zaciemnienie wiązki wymagane do wygenerowania alarmu. Poziomy te pozwalają dostosować detektor do kubatury obiektu i oczekiwanego stężenia dymu – od bardzo wysokiej czułości (wykrywanie już przy ~25% osłabienia sygnału, zalecane dla czystych środowisk) do niskiej czułości (alarm przy ~85% osłabienia, stosowanej w zapylonych halach, by ograniczyć fałszywe alarmy). Domyślnie fabrycznie ustawiany jest środkowy próg czułości, który instalator może zmienić manualnie podczas uruchomienia. Czas reakcji czujki (opóźnienie alarmu) jest stały i wynosi ok. 10 sekund – chwilowe, krótkotrwałe przysłonięcia wiązki (np. przelot ptaka lub pojazdu) nie wywołują natychmiast alarmu, dopiero utrzymująca się obecność dymu powoduje zadziałanie przekaźnika. Analogicznie, stan awarii (np. całkowite zasłonięcie wiązki lub brak odbitego sygnału) jest sygnalizowany po kilkusekundowym potwierdzeniu ciągłości zjawiska. Oba te opóźnienia pełnią rolę filtracji sygnału, ale nie są regulowane przez użytkownika.

Obsługa i kalibracja: unikalną cechą Fireray One jest to, że wszystkie elementy systemu zawierają się w jednej obudowie – nie ma oddzielnego modułu sterującego. W obudowie czujki zintegrowano interfejs użytkownika (przyciski funkcyjne, przełączniki DIP) do konfiguracji urządzenia oraz inicjowania trybu autokalibracji. Instalator może na wysokości czujki ustawić wymagany poziom czułości, zainicjować procedurę auto-align lub przeprowadzić test działania, obserwując jednocześnie diody sygnalizacyjne informujące o jakości sygnału. Dzięki mechanizmom automatycznym, czujka nie wymaga późniejszych częstych regulacji – kompensuje zmiany środowiskowe samoczynnie, a okresowe przeglądy ograniczają się do czyszczenia optyki (co można wykonać bez ponownego strojenia wiązki). Rozwiązanie Fireray One stanowi zatem kompaktową, konwencjonalną czujkę liniową dymu o wysokim stopniu automatyzacji. [Zobacz szczegóły techniczne Fireray One]# – dowiedz się więcej o pełnej specyfikacji i instrukcjach tego produktu.

Kluczowe dane techniczne Fireray Hub

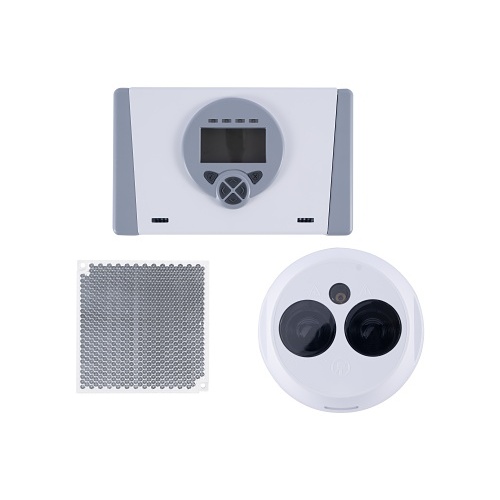

Fireray Hub – system liniowej detekcji dymu złożony z kontrolera (widoczny na zdjęciu moduł z wyświetlaczem LCD) oraz podłączonych do niego maks. trzech oddzielnych głowic detekcyjnych (na fotografii po prawej stronie kontrolera).
Architektura systemu: Fireray Hub jest modularnym systemem czujek liniowych – składa się z jednostki centralnej (kontrolera) montowanej na dogodnej wysokości (często na poziomie posadzki) oraz z podłączonych do niej głowic detekcyjnych umieszczonych wysoko pod stropem. Każda głowica działa na takiej samej zasadzie jak czujka Fireray One (nadajnik i odbiornik IR + reflektor), lecz pozbawiona jest własnej logiki sterującej – parametry i zasilanie otrzymuje z kontrolera. Jedno urządzenie Fireray Hub może obsłużyć do trzech niezależnych wiązek (trzy głowice) jednocześnie, zapewniając dla każdej oddzielny sygnał alarmu i uszkodzenia. Umożliwia to zabezpieczenie trzech różnych stref pożarowych lub trzech kierunków w ramach jednej hali za pomocą jednego wspólnego panelu sterującego. Komunikacja między kontrolerem a głowicami odbywa się przewodowo – wszystkie trzy głowice można zasilić i monitorować z jednej linii kablowej (tzw. tryb sieciowy), co znacząco redukuje długość okablowania (nawet o 60% mniej przewodów) oraz czas instalacji w porównaniu z trzema osobnymi czujkami. Według producenta zastosowanie trybu sieciowego skraca czas montażu i uruchomienia systemu o około 25%. Mniejsza liczba przewodów i centralek przekłada się także na niższe koszty instalacji dużych systemów liniowej detekcji dymu.

Zasięg detekcji: pojedyncza para głowica+reflektor w systemie Hub pokrywa odległość 8 do 50 m w standardowej konfiguracji. Minimalna odległość zalecana jest nieco większa niż w Fireray One (ok. 8 m) z uwagi na nieco inną geometrię wiązki. Przy zastosowaniu opcjonalnego zestawu luster dalekiego zasięgu, zakres detekcji może zostać rozszerzony do 120 m – analogicznie jak w Fireray One. Zasięg każdej wiązki można dostosować indywidualnie, dobierając liczbę reflektorów (1 do 4) w zależności od długości chronionego odcinka. W praktyce system Fireray Hub jest w stanie ochronić zarówno małe i średnie przestrzenie (od kilkunastu metrów długości), jak i bardzo rozległe hale o długości ponad 100 m, przez odpowiednią konfigurację liczby wiązek i reflektorów.

Zasilanie: kontroler Fireray Hub wymaga zasilania 14–36 V DC (nominalnie 24 V) podobnie jak pojedyncza czujka. Zasilanie wszystkich podłączonych głowic również jest realizowane przez kontroler – do każdej prowadzi dwużyłowy kabel zasilająco-sygnałowy. Pobór prądu systemu zależy od liczby aktywnych głowic, lecz jest on nadal niewielki (rzędu kilkunastu mA w spoczynku dla pełnej konfiguracji). Daje to możliwość zasilenia układu nawet z wydajnej pętli dozorowej centrali ppoż. lub typowego zasilacza pożarowego 24 V. Na wypadek zaniku napięcia, kontroler może być opcjonalnie podłączony do awaryjnego zasilania bateryjnego (zgodnie z wymaganiami dla urządzeń systemów sygnalizacji pożaru).

Interfejsy i sygnały: centralka Fireray Hub udostępnia oddzielne wyjścia alarmowe i uszkodzeniowe dla każdej z maksymalnie trzech linii detekcyjnych. Oznacza to, że np. dla dwóch podłączonych głowic otrzymujemy dwa przekaźniki alarmowe i dwa przekaźniki uszkodzenia, działające niezależnie (możliwe jest zatem przypisanie każdej wiązki do osobnej strefy pożarowej na centrali). Stykowe wyjścia alarm/awaria mają formę styków przełącznych (SPDT, obciążalność do 1 A @ 30 V DC) podobnie jak w Fireray One, ale zwielokrotnione dla każdego kanału detekcji. Dodatkowo kontroler może posiadać zbiorczy sygnał uszkodzenia całego systemu. Na panelu czołowym kontrolera znajdują się diody LED dla każdej linii (sygnalizacja alarmu, usterki) oraz duży wyświetlacz LCD z menu serwisowym. Dzięki temu cała obsługa, konfiguracja i odczyt stanów mogą odbywać się z poziomu tego panelu (np. na dole hali), bez konieczności fizycznego dostępu do wysoko zamontowanych głowic podczas codziennej eksploatacji.

Obudowa i środowisko pracy: istotną cechą Fireray Hub jest podwyższona szczelność obudowy kontrolera – IP65. Umożliwia to montaż panelu również w trudniejszych warunkach (np. w miejscach narażonych na kurz, pył cementowy czy wysoką wilgotność), gdzie standardowa czujka IP55 mogłaby ulegać zabrudzeniu. Same głowice detekcyjne mają konstrukcję podobną do Fireray One i odpowiadają klasie IP55 (zalecany montaż wewnątrz obiektu). Temperatura pracy systemu wynosi typowo -10°C do +55°C (nieco węższy zakres dolny niż w Fireray One), a wilgotność do 93% RH. Obudowa kontrolera jest większa od pojedynczej czujki – wymiary rzędu 17 × 27 × 7 cm, masa ok. 1,0–1,2 kg (bez akcesoriów) – co wynika z konieczności pomieszczenia złącz kablowych, wyświetlacza i elektroniki sterującej. Głowice detekcyjne mają zbliżone wymiary (~13 × 13 cm) i wygląd do Fireray One, co ułatwia ich estetyczną integrację na obiekcie.

Programowanie i pamięć zdarzeń: konfiguracja parametrów czujek Hub (progi alarmowe czułości, czasy opóźnień alarmów i awarii, tryby pracy) odbywa się wygodnie z poziomu kontrolera za pomocą menu na podświetlanym wyświetlaczu LCD. Dzięki temu można precyzyjnie dostroić każdą z wiązek do warunków otoczenia, a także dokonywać okresowych testów z dołu, bez użycia podnośników. Kontroler prowadzi rejestr zdarzeń: zapamiętuje ostatnie 128 zdarzeń (alarmów, usterek) dla każdej z głowic oraz do 600 zdarzeń globalnie dla całego systemu. Historia zdarzeń z oznaczeniem daty i godziny ułatwia diagnostykę ewentualnych problemów i analizę warunków środowiskowych w zabezpieczanym obiekcie. Funkcja ta znacząco wspiera utrzymanie systemu – serwisant może odczytać np. jak często dochodziło do zabrudzenia czujek, chwilowych zasłonięć czy testów, co pozwala odpowiednio zaplanować konserwacje.

Autopoziomowanie i testy zdalne: podobnie jak Fireray One, system Hub oferuje w pełni automatyczne centrowanie wiązek. Co ważne, czynność tę można przeprowadzić zdalnie z poziomu kontrolera – operator, stojąc na dole, inicjuje tryb autokalibracji dla wybranej głowicy, a urządzenie automatycznie steruje silniczkami w głowicy aby skierować laser na pryzmat i ustawić optimum sygnału. Eliminuje to konieczność precyzyjnego ręcznego celowania głowicą na wysokości. Po instalacji głowic w przybliżonym kierunku, resztę pracy wykonuje automatyka. Dodatkowo z poziomu kontrolera możliwe jest wyzwalanie testów alarmowych – np. okresowe testy pożarowe można inicjować przyciskiem, symulując zadymienie wiązki, co pozwala sprawdzić reakcję centrali bez realnego generowania dymu. Jest to niezwykle przydatne w obiektach, gdzie dostęp do czujek jest utrudniony (np. bardzo wysokie hale). System Hub został zaprojektowany tak, aby obsługa serwisowa mogła odbywać się z poziomu podłogi, ograniczając potrzebę kosztownych rusztowań czy zwyżek nawet o 70–80%. Podsumowując, Fireray Hub oferuje możliwości standardowej czujki liniowej dymu rozszerzone o centralne zarządzanie wieloma wiązkami i zaawansowane opcje diagnostyczne. [Zobacz szczegóły techniczne Fireray Hub]# – poznaj więcej informacji o konfiguracji i zastosowaniu tego systemu.

Różnice i przewagi: Fireray One vs Fireray Hub

CechaFireray OneFireray Hub
Skala i złożoność instalacjiPojedyncze strefy lub mniejsze obiekty; jedna wiązka lub kilka rozproszonych; każda czujka działa autonomicznieWiększe obiekty i instalacje wymagające kilku wiązek; do 3 linii detekcji w jednym urządzeniu; centralizacja nadzoru i uproszczenie okablowania
Montaż i uruchomienieProste projektowanie i montaż, osobny przewód z centrali do każdej czujki, kalibracja każdej czujki osobnoInstalacja kontrolera i połączenie kilku głowic jednym przewodem; większość uruchomienia z poziomu panelu sterującego; mniej prac wysokościowych
Obsługa i konserwacjaAutonomiczne działanie, ewentualna konserwacja wymaga dostępu do czujki na wysokościSerwis i testy z poziomu kontrolera; odczyt poziomu sygnału i logów, ponowne centrowanie, mniej przestojów i prac na wysokości
Funkcjonalność i konfiguracjaProsta obsługa, fabryczne parametry, ograniczone opcje regulacji (przełączane poziomy czułości)Zaawansowane możliwości konfiguracji, ustawianie progów alarmowych, opóźnień i funkcji kompensacji z menu LCD
Cena i opłacalnośćEkonomiczne rozwiązanie przy pojedynczych wiązkach; koszt osobnego okablowania każdej czujkiKorzystne przy kilku wiązkach w jednym obiekcie; niższy koszt instalacji, mniej okablowania i urządzeń do serwisowania
PodsumowanieProsta, szybka instalacja pojedynczej wiązki; rozwiązanie do prostych, standardowych aplikacjiCentralizacja, wygoda i zaawansowane sterowanie dla większych systemów; lepsze do rozbudowanych obiektów

Fireray One vs Fireray Hub

Oba rozwiązania – Fireray One i Fireray Hub – bazują na tej samej sprawdzonej technologii detekcji liniowej, jednak są przeznaczone do nieco innych zastosowań. Poniżej zestawiono kluczowe różnice oraz wynikające z nich korzyści przy doborze odpowiedniego systemu:

  • Skala i złożoność instalacji: Fireray One sprawdzi się idealnie w pojedynczych strefach lub mniejszych obiektach, gdzie potrzebna jest jedna wiązka detekcyjna (lub kilka niezależnych, ale rozproszonych). Każda czujka działa autonomicznie, co upraszcza projekt – wystarczy zapewnić zasilanie i podłączenie przekaźników do centrali. Z kolei Fireray Hub został zaprojektowany z myślą o większych obiektach i instalacjach wymagających wielu wiązek dymowych. Jego przewagą jest możliwość skupienia do 3 linii detekcji w jednym urządzeniu, co upraszcza okablowanie i centralizuje nadzór. Dla przykładu, w długiej nawy magazynu wysokiego składowania można użyć jednego systemu Hub z trzema głowicami rozmieszczonymi co kilkadziesiąt metrów, zamiast trzech oddzielnych czujek – liczba wymaganych punktów zasilania i połączeń z centralą zmniejszy się o ponad połowę. W obiektach o bardzo rozległej kubaturze (np. hangary lotnicze, wielkie hale produkcyjne) stosuje się nieraz kilkanaście wiązek – w takiej sytuacji korzyści z grupowania ich po trzy w ramach kilku kontrolerów Hub są jeszcze bardziej odczuwalne (porządek w okablowaniu, mniej urządzeń do serwisowania).

  • Montaż i uruchomienie: pojedyncza czujka Fireray One jest urządzeniem prostszym do zaprojektowania – montujemy ją w wyznaczonym miejscu, umieszczamy naprzeciwko reflektor i przeprowadzamy kalibrację. Do każdej czujki wymagany jest osobny przewód z centrali (linia sygnalizacyjna + zasilanie). Przy systemie Hub, początkowy montaż jest nieco bardziej złożony, ponieważ obejmuje instalację kontrolera (np. w pobliżu centrali lub w sterowni) oraz poprowadzenie przewodów do kilku głowic. Jednak w trybie sieciowym możemy poprowadzić jeden wspólny kabel magistralowy łączący wszystkie głowice z kontrolerem, co oznacza mniej prac instalacyjnych ogółem. Uruchomienie Fireray One wymaga podejścia do każdej czujki z osobna celem kalibracji laserowej (chociaż jest ona szybka i jednoosobowa). Natomiast przy Fireray Hub większość czynności uruchomieniowych (ustawienia czułości, kalibracja, testy) można przeprowadzić centralnie z panelu na dole. Różnica jest szczególnie odczuwalna w wysokich obiektach – Hub minimalizuje konieczność wielokrotnego wchodzenia na wysokości podczas strojenia systemu.

  • Obsługa i konserwacja: Fireray One to urządzenie bezobsługowe w tym sensie, że po zainstalowaniu i wyregulowaniu działa autonomicznie, a użytkownik otrzymuje jedynie sygnały alarmu lub potrzeby czyszczenia (usterki). Ewentualna konserwacja (np. okresowe czyszczenie reflektora i soczewek) wymaga dostępu do czujki na wysokości. W przeciwieństwie do tego, Fireray Hub oferuje wygodę serwisową – dzięki kontrolerowi z wyświetlaczem można zdalnie odczytać poziom sygnału każdej głowicy, historię zabrudzeń, wykonać test alarmu czy ponownie wycentrować wiązkę, bez przerywania pracy chronionego obszaru. Dla właściciela obiektu oznacza to krótsze przestoje (np. nie ma konieczności zamykania całej hali na czas testów wysokościowych – operator testuje czujki z poziomu ziemi). Fireray Hub gromadzi również dane diagnostyczne (log zdarzeń), co pozwala zapobiegawczo planować prace serwisowe zanim wystąpi usterka. W sumie, w obiektach wymagających częstych inspekcji przeciwpożarowych (np. magazyny objęte stałym nadzorem) system Hub znacznie ułatwia życie obsłudze technicznej, podczas gdy przy pojedynczych czujkach One każdorazowo potrzebny jest dostęp fizyczny do urządzenia.

  • Funkcjonalność i konfiguracja: Fireray One jest zoptymalizowany pod prostotę – posiada fabrycznie zdefiniowane parametry (np. stały czas opóźnienia alarmu) i ograniczone opcje regulacji (przełączane poziomy czułości). Taki zakres funkcji jest wystarczający dla większości standardowych zastosowań i sprawia, że ryzyko błędnej konfiguracji jest minimalne. Fireray Hub natomiast daje użytkownikowi więcej możliwości konfiguracji: można precyzyjnie ustawić progi alarmowe, wprowadzić opóźnienia czasowe dla alarmu/usterki, włączyć/wyłączyć niektóre funkcje kompensacji wedle potrzeb obiektu itp.. Oczywiście większa elastyczność wymaga nieco większej wiedzy od uruchamiającego system, jednak interfejs w postaci menu LCD jest intuicyjny i dostarcza podpowiedzi, przez co nadal nie są potrzebne specjalistyczne szkolenia czy narzędzia. Generalnie, do typowej hali magazynowej lub sklepowej Fireray One w zupełności wystarczy (wybór sprowadza się do odpowiedniego ustawienia czułości), natomiast w obiekcie o nietypowych warunkach środowiskowych lub podwyższonych wymaganiach (np. muzea – czułość wysoka, czy zakłady przemysłowe – potrzeba wydłużenia opóźnienia alarmu ze względu na pył) system Hub pozwoli lepiej dopasować działanie do sytuacji.

  • Cena i opłacalność: w prostszych aplikacjach pojedyncza czujka Fireray One będzie rozwiązaniem bardziej ekonomicznym – kupujemy tylko tyle urządzeń, ile potrzebujemy wiązek. Dochodzą wprawdzie koszty osobnego okablowania dla każdej czujki, lecz przy małej ich liczbie nie stanowi to problemu. Fireray Hub jako urządzenie złożone (kontroler + głowice) będzie miał wyższą cenę początkową, która jednak rozkłada się na obsłużenie kilku stref. Zwykle przy konieczności zastosowania dwóch lub trzech wiązek w jednym rejonie korzystniej wypada już system Hub – redukcja kosztów instalacji (mniej przewodów, jedna wspólna puszka przyłączeniowa, krótszy czas pracy instalatorów) rekompensuje droższy sprzęt. Dla pojedynczej wiązki natomiast dedykowana czujka One będzie tańsza i prostsza. Inwestorzy powinni więc kierować się zasadą: ilość wymaganych wiązek na danej powierzchni. Jeśli wystarczy jedna – wybrać Fireray One; jeśli dwie lub więcej blisko siebie – rozważyć Fireray Hub dla ich skupienia. Oczywiście istotne są też walory dodatkowe: w obiektach, gdzie ważne jest zminimalizowanie prac wysokościowych i ułatwienie utrzymania (np. centra logistyczne działające 24/7), przewaga systemu Hub pod względem wygody obsługi może uzasadnić jego wybór nawet dla dwóch wiązek. Z kolei tam, gdzie budżet jest kluczowy, a obsługa wysokościowa dostępna (np. typowy magazyn, gdzie co pewien czas i tak używa się podnośników), Fireray One spełni zadanie niewielkim kosztem.

Podsumowując, Fireray One jest synonimem prostej, szybkiej instalacji jednej wiązki, natomiast Fireray Hub to rozwiązanie skrojone pod większe systemy, oferujące centralizację i zaawansowane sterowanie wieloma czujkami. Oba urządzenia są w pełni zgodne ze sobą technologicznie – np. głowice Fireray One mogą być użyte jako element systemu Hub, a doświadczenia z konfiguracji One przydają się przy Hub. W praktyce wybór sprowadza się do skali systemu i preferencji użytkownika co do sposobu obsługi.

Typowe zastosowania systemów Fireray

Czujki liniowe Fireray zaprojektowano z myślą o ochronie obiektów wielkokubaturowych i specjalnych przestrzeni, w których tradycyjne punktowe detektory dymu są niewystarczające. Typowe miejsca zastosowań to przede wszystkim:

  • Hale wysokiego składowania i magazyny logistyczne: długie ciągi regałów w magazynach wymagają detekcji dymu na znacznej wysokości pod stropem. Jedna czujka liniowa Fireray może zabezpieczyć całą nawę magazynu o szerokości nawet kilkudziesięciu metrów, wykrywając pożar we wczesnej fazie (zanim dym opadnie do poziomu punktowych czujek).

  • Centra logistyczne i obiekty przemysłowe: duże otwarte hale produkcyjne, sortownie, centra dystrybucyjne – wszędzie tam, gdzie występują wysokie pomieszczenia i otwarta przestrzeń, czujki wiązkowe zapewniają ekonomiczne pokrycie detekcją. Zastosowanie autokompensacji sprawia, że nawet w zapylonych zakładach przemysłowych (np. fabryki tekstyliów, tartaki) system działa stabilnie, ograniczając fałszywe alarmy.

  • Hangary lotnicze i obiekty wielkopowierzchniowe: ze względu na ogromną kubaturę hangarów samolotowych czy hal wystawienniczych, detekcja liniowa jest tam praktycznie jedynym sensownym rozwiązaniem. Fireray One/Hub z powodzeniem monitoruje tego typu przestrzenie, a możliwość synchronizacji wielu wiązek pozwala pokryć całą szerokość i długość obiektu krzyżującymi się czujkami bez wzajemnych zakłóceń.

  • Obiekty sakralne i zabytkowe: kościoły, katedry, muzea, zabytkowe hale i aule – te przestrzenie często charakteryzują się wysokimi sklepieniami, cennymi stropami lub wnętrzami, gdzie instalacja wielu czujek punktowych byłaby ingerencją estetyczną. Liniowe czujki Fireray można dyskretnie zamontować wysoko (np. przy gzymsie), a pojedyncza wiązka chroni całą nawę czy salę. W muzeach czułość ustawiana jest zwykle wyżej (dla szybszego wykrycia nawet niewielkiego zadymienia), co umożliwia właśnie technologia Fireray.

  • Galerie handlowe, hale targowe i atria: duże przestrzenie typu atrium w centrach handlowych, pasaże sklepowe, kryte pasaże między budynkami – to miejsca, gdzie ciepło i dym będą unosić się wysoko. Czujki Fireray montowane nad atrium mogą wykryć dym zbierający się pod dachem szklanym dużo szybciej niż czujki rozmieszczone tylko na poziomach użytkowych. Dodatkowo, brak okablowania w przestrzeni sufitu szklanego (w przypadku modeli refleksyjnych kabel jest tylko z jednej strony) ułatwia utrzymanie estetyki takich obiektów.

  • Obiekty specjalne: linie produkcyjne, tunele transportowe, magazyny materiałów niebezpiecznych (np. chemikaliów) – wszędzie tam, gdzie wymagane jest ciągłe monitorowanie długich sekcji przestrzeni. Np. w tunelach transportowych czujki liniowe mogą stworzyć barierę detekcji w poprzek przekroju tunelu. W dużych silosach zbożowych czujki Fireray wykrywają dym unoszący się w przestrzeni podsufitowej silosu zanim dojdzie do poważnej eksplozji pyłu.

Lista zastosowań jest szeroka – generalnie systemy Fireray One i Fireray Hub sprawdzają się w każdym obiekcie o dużej powierzchni lub kubaturze, gdzie priorytetem jest wczesne wykrycie dymu na znacznej wysokości. Wybór między modelem One a Hub zależy od skali danego obiektu i preferencji w zakresie obsługi, jak omówiono powyżej. Oba urządzenia cechuje inżynierska prostota i niezawodność działania, potwierdzona certyfikatami i wieloletnim stosowaniem czujek Fireray na całym świecie. Dzięki temu projektanci, instalatorzy oraz użytkownicy końcowi mogą z powodzeniem stosować te rozwiązania, zapewniając wysoki poziom bezpieczeństwa pożarowego w wymagających zastosowaniach.
