10 wymian na godzinę w wentylacji pożarowej i oddymianiu
Skąd pochodzi wartość 10 ACH, kiedy może być parametrem pomocniczym i dlaczego nie stanowi uniwersalnego kryterium skuteczności oddymiania klatki schodowej.

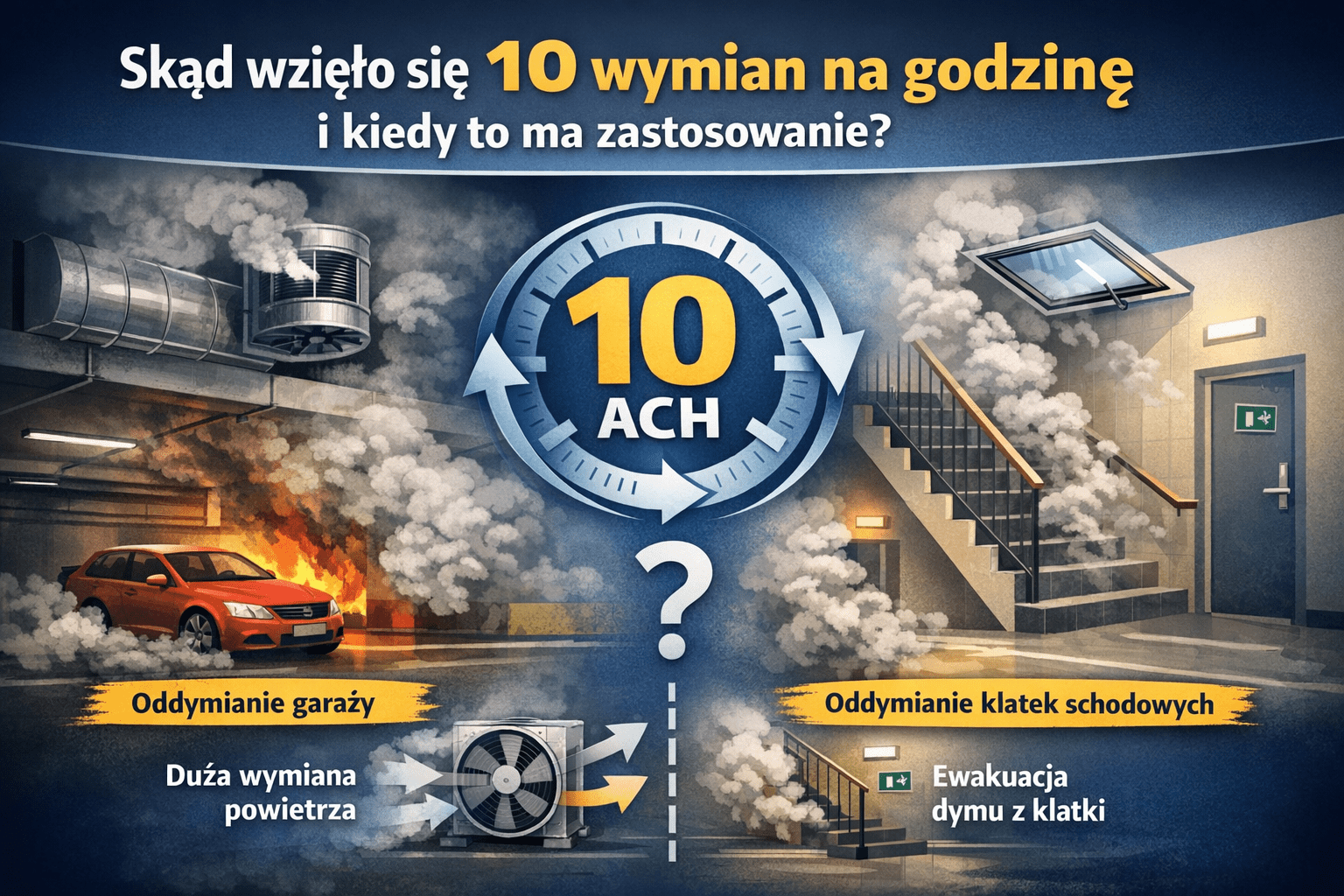

Skąd wzięło się 10 wymian na godzinę i dlaczego nadal pojawia się w projektach
W praktyce projektowej i wykonawczej w Polsce regularnie wraca spór o 10 wymian na godzinę, czyli 10 ACH, jako rzekomy wymóg dla oddymiania klatki schodowej. Problem wynika z mieszania różnych systemów: oddymiania grawitacyjnego, mechanicznej wentylacji pożarowej oraz systemów różnicowania ciśnień.
Kluczowe jest rozdzielenie trzech kwestii: historycznego pochodzenia wartości 10 ACH, jej możliwego zastosowania jako przybliżonej miary strumienia oraz kryteriów właściwych dla ochrony klatki schodowej.
Pierwotne brzmienie Warunków Technicznych z 2002 r. rzeczywiście wskazywało w § 270 co najmniej 10 wymian na godzinę, dopuszczając inną wartość określoną obliczeniowo.
W 2009 r. wprowadzono brzmienie funkcjonalne. Kryterium stanowi od tego czasu zapewnienie, aby na chronionych przejściach i drogach ewakuacyjnych w czasie potrzebnym do ewakuacji nie wystąpiło zadymienie lub temperatura uniemożliwiające bezpieczne opuszczenie obiektu.
Jednocześnie określono wymagania dotyczące przewodów, klap i wentylatorów oddymiających. Aktualne brzmienie przewiduje między innymi klasę F600 60 dla wentylatorów, gdy przewidywana temperatura dymu przekracza 400°C, oraz F400 120 w pozostałych przypadkach, z możliwością zastosowania innych klas na podstawie odpowiedniej analizy.
Wniosek praktyczny: 10 ACH jest historycznym i łatwym do obliczenia wskaźnikiem. Może być używany pomocniczo, ale sam nie potwierdza spełnienia aktualnych wymagań dotyczących skuteczności oddymiania.
10 ACH – szybkie rozróżnienie zastosowań
ACH odnosi się do krotności wymiany objętości powietrza w czasie. W oddymianiu grawitacyjnym klatek schodowych projektuje się przede wszystkim powierzchnię czynną urządzeń oddymiających oraz warunki dopływu powietrza, a nie wymianę całej kubatury.
| Obszar lub pytanie | Wentylacja pożarowa i oddymianie mechaniczne | Oddymianie lub ochrona klatki schodowej |
|---|---|---|
| Czy 10 ACH jest typowym parametrem doboru? | CzasemMoże być parametrem pomocniczym w części rozwiązań mechanicznych. Ostatecznie liczą się wymagany strumień, strefowanie, scenariusz pożarowy i opory przepływu. | Zwykle nieDla klatek schodowych ACH nie jest właściwym uniwersalnym kryterium wymiarowania. |
| Główna funkcja | Kontrola zadymienia dużej przestrzeni przez wymuszony wyciąg i odpowiednio zaprojektowany nawiew. | Ochrona pionowej drogi ewakuacyjnej, odprowadzenie dymu albo ograniczenie jego napływu do przestrzeni chronionej. |
| Najczęstszy błąd | Przyjęcie, że sama krotność rozwiązuje problem bez sprawdzenia stref, kompensacji oraz pracy przy otwartych drzwiach lub bramach. | Przeniesienie wartości 10 ACH na klatkę projektowaną według powierzchni czynnej, przepływów kompensacyjnych albo różnicy ciśnień. |
| Parametr wiodący | Strumień objętości Q wynikający ze scenariusza, kryteriów widzialności, temperatury, warstwy wolnej od dymu i bilansu nawiewu z wyciągiem. | Powierzchnia czynna oddymiania i kompensacja albo parametry ciśnieniowe, przepływowe i bilans nieszczelności. |
| Podstawa odbioru | Zgodność z projektem i scenariuszem, kierunki przepływów, automatyka, zasilanie oraz działanie urządzeń w trybie pożarowym. | Test funkcjonalny oddymiania lub systemu różnicowania ciśnień, sekwencje sterowań, napowietrzanie, zasilanie i monitoring. |
| Kiedy nie opierać oceny na 10 ACH? | Gdy projekt wyprowadza strumienie z obliczeń lub symulacji i stosuje inne kryterium skuteczności. | Przy grawitacyjnym oddymianiu klatki oraz w systemach różnicowania ciśnień, dla których obowiązują inne parametry projektowe. |
Co oznacza 10 ACH technicznie
Krotność wymian opisuje relację strumienia powietrza do kubatury. Dziesięć wymian oznacza zatem strumień równy dziesięciokrotności objętości analizowanej przestrzeni w ciągu godziny.
Wskaźnik nie opisuje jednak rozwarstwienia dymu, lokalnych prędkości przepływu, wpływu otwartych drzwi, wiatru, efektu kominowego, nieszczelności ani rozkładu temperatury. Nie dowodzi również, że na konkretnej drodze ewakuacyjnej utrzymano wymaganą widzialność i warunki cieplne.
Jeżeli w dokumentacji pojawia się 10 ACH, trzeba wskazać, czy jest to wynik przyjętego scenariusza i obliczeń, parametr pomocniczy czy wymaganie kontraktowe. Liczba bez opisanej podstawy łatwo zostaje błędnie potraktowana jako uniwersalne kryterium odbiorowe.
Kiedy 10 wymian na godzinę bywa stosowane
Myślenie w kategoriach intensywnej wymiany powietrza częściej występuje w dużych przestrzeniach obsługiwanych przez mechaniczne systemy usuwania dymu, takich jak garaże podziemne, tunele lub rozległe przestrzenie komunikacyjne.
W garażach zamkniętych § 277 ust. 4 wymaga instalacji wentylacji oddymiającej uruchamianej przez system wykrywania dymu, jeżeli strefa nie ma bezpośredniego wjazdu lub wyjazdu z budynku albo jej powierzchnia przekracza 1500 m². Przepis nie narzuca jednak wartości 10 ACH.
Wytyczne branżowe i dokumentacje techniczne mogą przyjmować określoną krotność jako punkt wyjścia do oszacowania wydajności. Taka wartość nie zastępuje obliczeń, scenariusza pożarowego ani wykazania spełnienia kryteriów funkcjonalnych.
Gdzie 10 ACH może być parametrem pomocniczym
- w mechanicznym układzie wyciągowo-nawiewnym,
- gdy krotność została świadomie przyjęta przez projektanta,
- gdy przeliczono ją na wymagany strumień Q,
- gdy wynik potwierdzono obliczeniami i scenariuszem,
- gdy dokumentacja wyjaśnia cel i zakres zastosowania.
Gdzie 10 ACH jest nadużyciem
- przy wymiarowaniu grawitacyjnego oddymiania klatki,
- przy ocenie systemu różnicowania ciśnień,
- gdy wartość skopiowano z projektu garażu lub korytarza,
- gdy pominięto powietrze kompensacyjne i nieszczelności,
- gdy hasło „10 wymian” zastępuje projekt i obliczenia.
Dlaczego 10 ACH nie jest wymaganiem dla oddymiania klatki schodowej
Klatka schodowa jest pionową drogą ewakuacyjną. W zależności od rozwiązania może być chroniona przez grawitacyjne odprowadzanie dymu i ciepła, system oddymiania z nawiewem mechanicznym albo system różnicowania ciśnień.
W systemie grawitacyjnym podstawą doboru jest powierzchnia czynna urządzeń oddymiających oraz skuteczny napływ powietrza kompensacyjnego. W systemie różnicowania ciśnień analizuje się między innymi różnicę ciśnień, przepływ przez otwarte drzwi, siłę potrzebną do ich otwarcia, nieszczelności i pracę układu w przewidzianych konfiguracjach.
Wartości te pochodzą z dobrowolnych wytycznych CNBOP-PIB W-0003:2016, wydanie 2, i nie powinny być odrywane od zakresu zastosowania, geometrii klatki oraz pozostałych warunków określonych w opracowaniu.
Przy określaniu kompensacji należy uwzględniać powierzchnię czynną urządzeń, ich dane aerodynamiczne oraz sposób realizacji napływu. Nie można automatycznie zastąpić tych obliczeń jednym współczynnikiem bez sprawdzenia metody przewidzianej w projekcie.
Aktualizacja podstawy normowej
PN-EN 12101-6:2007 została wycofana w 2022 r. Aktualny katalog PKN rozdziela wymagania dla zestawów urządzeń w PN-EN 12101-6:2022-09 oraz projektowanie, obliczenia, instalowanie i badania systemów różnicowania ciśnień w PN-EN 12101-13:2022-09. Starych klas i parametrów nie należy bezpośrednio przenosić do nowego projektu bez sprawdzenia aktualnej podstawy projektowej.
Przykład pokazuje ograniczenie ACH: dla klatki o kubaturze 200 m³ wartość 10 ACH daje 2000 m³/h, czyli około 0,56 m³/s. Taki strumień nie informuje, czy układ zapewni wymagany przepływ przez otwarte drzwi, pokryje nieszczelności ani utrzyma wymagane warunki ciśnieniowe.
Sedno: żądanie 10 ACH dla klatki schodowej najczęściej wynika z pomieszania języka mechanicznej wentylacji dużych kubatur z kryteriami ochrony pionowej drogi ewakuacyjnej.
Co powinno być jednoznaczne podczas odbioru
Rozwiązanie powinno zostać powiązane z celem ochrony, projektem urządzenia przeciwpożarowego, scenariuszem pożarowym oraz wynikami prób funkcjonalnych.
| Obszar | Dowód | Co powinno wynikać z dokumentacji lub testu |
|---|---|---|
| Funkcja systemu | Projekt | Jednoznaczne rozróżnienie oddymiania klatki, systemu różnicowania ciśnień i mechanicznej wentylacji pożarowej. |
| Scenariusz pożarowy | Dokumentacja | Sposób uruchomienia, zależności między urządzeniami, strefowanie, sygnały SSP, kolejność działania oraz blokady. |
| Parametry doboru | Obliczenia | Jeżeli użyto ACH, dokumentacja wyjaśnia przeliczenie na Q i podstawę przyjęcia. Dla klatki wskazuje Acz, kompensację albo kryteria systemu ciśnieniowego. |
| Uruchomienie | Próba funkcjonalna | Poprawne czasy, sekwencje oddymiania i napowietrzania, sygnalizacja uszkodzeń, ręczne wyzwalanie oraz powrót do właściwego stanu. |
| Zasilanie i okablowanie | Projekt i oględziny | Zgodność tras, separacji, nadzoru, zasilania podstawowego i rezerwowego oraz wymaganej odporności funkcjonalnej. |
| Dokumentacja końcowa | Protokoły | Wyniki prób dla każdej strefy, zgodność urządzeń z projektem oraz komplet dokumentacji technicznej i certyfikacyjnej. |
Obowiązujące rozporządzenie wymaga opracowania scenariusza pożarowego dla obiektu lub odrębnej strefy, w której przewidziano SSP, stałe urządzenia gaśnicze, urządzenia oddymiające albo urządzenia zapobiegające zadymieniu.
Najczęstsze błędy przy projektowaniu i odbiorach
Najbardziej kosztowne problemy wynikają zwykle z niespójności celu systemu, dokumentacji, automatyki oraz prób przeprowadzonych w obiekcie.
- 10 ACH bez podanej podstawy.
Dokumentacja nie wyjaśnia, czy wartość wynika z obliczeń, wytycznych, umowy czy została przyjęta orientacyjnie. - Niespójny scenariusz.
Kolejność działania wentylatorów, klap, okien, drzwi i sygnałów SSP nie odpowiada rzeczywistej automatyce. - Brak kompensacji.
Sam wyciąg powoduje podciśnienie, spadek wydajności oraz problemy z przepływem i otwieraniem drzwi. - Pomieszanie systemów.
Oddymianie grawitacyjne ocenia się parametrami charakterystycznymi dla systemu nadciśnieniowego albo odwrotnie. - Niepełne próby.
Nie sprawdza się wszystkich stref, konfiguracji drzwi, zasilania rezerwowego, sygnalizacji uszkodzeń i ręcznego uruchomienia. - Braki dokumentacyjne.
Protokoły, dane urządzeń, dokumentacja powykonawcza i potwierdzenia zgodności nie tworzą spójnego zestawu odbiorowego.
Urządzenia przeciwpożarowe powinny zostać wykonane zgodnie z projektem uzgodnionym przez rzeczoznawcę. Warunkiem dopuszczenia ich do użytkowania jest przeprowadzenie prób i badań potwierdzających prawidłowość działania.
Przeglądy techniczne i konserwację prowadzi się w terminach określonych przez producenta, nie rzadziej jednak niż raz w roku.
Jak zakończyć dyskusję o 10 ACH na budowie
Jeżeli dla klatki schodowej pojawia się żądanie 10 ACH, należy najpierw ustalić rodzaj systemu i cel ochrony. Dopiero później można wskazać właściwe kryteria projektowe i odbiorowe.
Dla instalacji objętej § 270 należy wykazać, że w czasie potrzebnym do ewakuacji na chronionych przejściach i drogach ewakuacyjnych nie wystąpią warunki uniemożliwiające bezpieczną ewakuację oraz że zapewniono stały dopływ powietrza uzupełniającego.
Dla garażu należy dodatkowo sprawdzić przesłanki § 277 ust. 4. Dla klatki schodowej trzeba jednoznacznie określić, czy zastosowano odprowadzanie dymu i ciepła, oddymianie z nawiewem mechanicznym czy system różnicowania ciśnień.
Scenariusz pożarowy, sterowanie SSP oraz automatyka powinny opisywać tę samą sekwencję: co uruchamia poszczególne urządzenia, w jakiej kolejności, w jakim czasie, przy jakich blokadach i w jaki sposób działanie zostanie potwierdzone podczas prób.
Elementy wykonawcze systemu oddymiania
W instalacjach oddymiania stosuje się między innymi centrale sterujące, dedykowane zasilacze, ręczne przyciski uruchomienia, urządzenia oddymiające, elementy napowietrzania oraz instalację sterującą i zasilającą.
O poprawności rozwiązania nie decyduje sama nazwa urządzenia. Cały zestaw, sposób zasilania, okablowanie, automatyka i elementy wykonawcze muszą odpowiadać projektowi oraz umożliwiać jednoznaczne przeprowadzenie prób funkcjonalnych.
Podsumowanie techniczne
10 ACH nie jest aktualnym, uniwersalnym wymaganiem przepisowym dla wentylacji oddymiającej ani właściwym kryterium wymiarowania ochrony klatki schodowej.
W mechanicznej wentylacji pożarowej krotność może pełnić funkcję pomocniczą, jeżeli została świadomie przyjęta, przeliczona na strumień i uzasadniona w dokumentacji. Nie zastępuje ona scenariusza pożarowego ani kryteriów skuteczności.
Dla klatek schodowych należy stosować parametry odpowiadające konkretnemu rozwiązaniu: powierzchnię czynną i kompensację dla oddymiania albo parametry ciśnieniowe, przepływowe i bilans nieszczelności dla systemów różnicowania ciśnień.
Podstawy prawne i techniczne
Dobór rozwiązania i interpretację wymagań należy każdorazowo odnosić do aktualnego stanu prawnego, rodzaju obiektu, uzgodnionego projektu, scenariusza pożarowego oraz przyjętej podstawy technicznej.
