Kable resetowalne vs nieresetowalne w liniowej detekcji ciepła – co wybrać i dlaczego?

Resetowalna a nieresetowalna liniowa detekcja ciepła

Zestawienie pokazuje najważniejsze różnice eksploatacyjne i projektowe pomiędzy detektorami programowalnymi EN 54-22 oraz kablami stałotemperaturowymi EN 54-28.

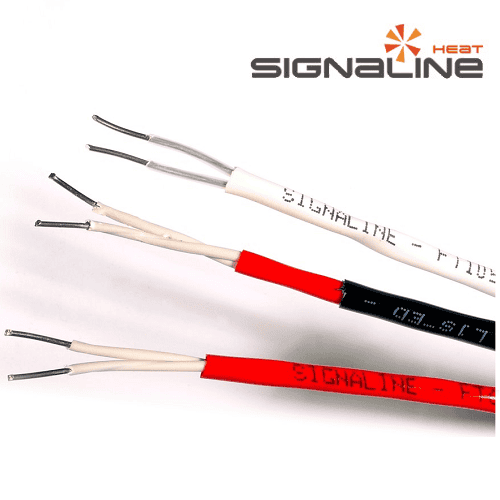

Zasada działania resetowalnych detektorów Signaline HD+

Powiększ

Signaline HD+ jest analogowym systemem liniowej detekcji ciepła. Kontroler stale monitoruje rezystancję polimerów czułych na temperaturę wewnątrz kabla. Wraz ze wzrostem temperatury rezystancja maleje, a nietypowa zmiana może wywołać prealarm lub alarm.

Kontroler uwzględnia średnią temperaturę otoczenia na całej długości kabla i dynamicznie koryguje próg alarmowy. Po usunięciu źródła ciepła detektor może zostać zresetowany, pod warunkiem że elementy systemu nie zostały przegrzane powyżej dopuszczalnej temperatury odwracalnej.

Programowalność i czułość

System obsługuje klasy A1I, A2I i BI według EN 54-22:2015+A1:2020. Nominalna temperatura alarmu wynosi 66°C dla ustawienia A1I/A2I oraz 80°C dla klasy BI, przy czym rzeczywista temperatura aktywacji zależy również od długości ogrzanego fragmentu kabla i temperatury otoczenia.

Dostępne są również nastawy temperatury 54°C, 64°C, 72°C, 79°C, 86°C i 100°C. Wbudowany prealarm można ustawić od 40°C. Dla klas A1I/A2I oraz nastaw 54°C i 64°C kontroler może dodatkowo reagować na określony szybki wzrost temperatury.

Elementy i długość strefy

Kompletny system obejmuje kabel Signaline HD+, kontroler oraz moduł końca linii HD+ EOL. Jedna strefa może mieć maksymalnie 500 m. Minimalna długość wynosi 50 m dla klas A1I/A2I oraz nastawy 54°C, a dla pozostałych nastaw 30 m.

Dobór klasy i temperatury alarmowej musi uwzględniać typową oraz maksymalną temperaturę danego obiektu. Nie należy stosować jednej ogólnej wartości granicznej dla wszystkich ustawień, ponieważ dopuszczalna temperatura aplikacji zmienia się zależnie od konfiguracji kontrolera.

Zasada działania nieresetowalnych kabli Signaline FT-EN

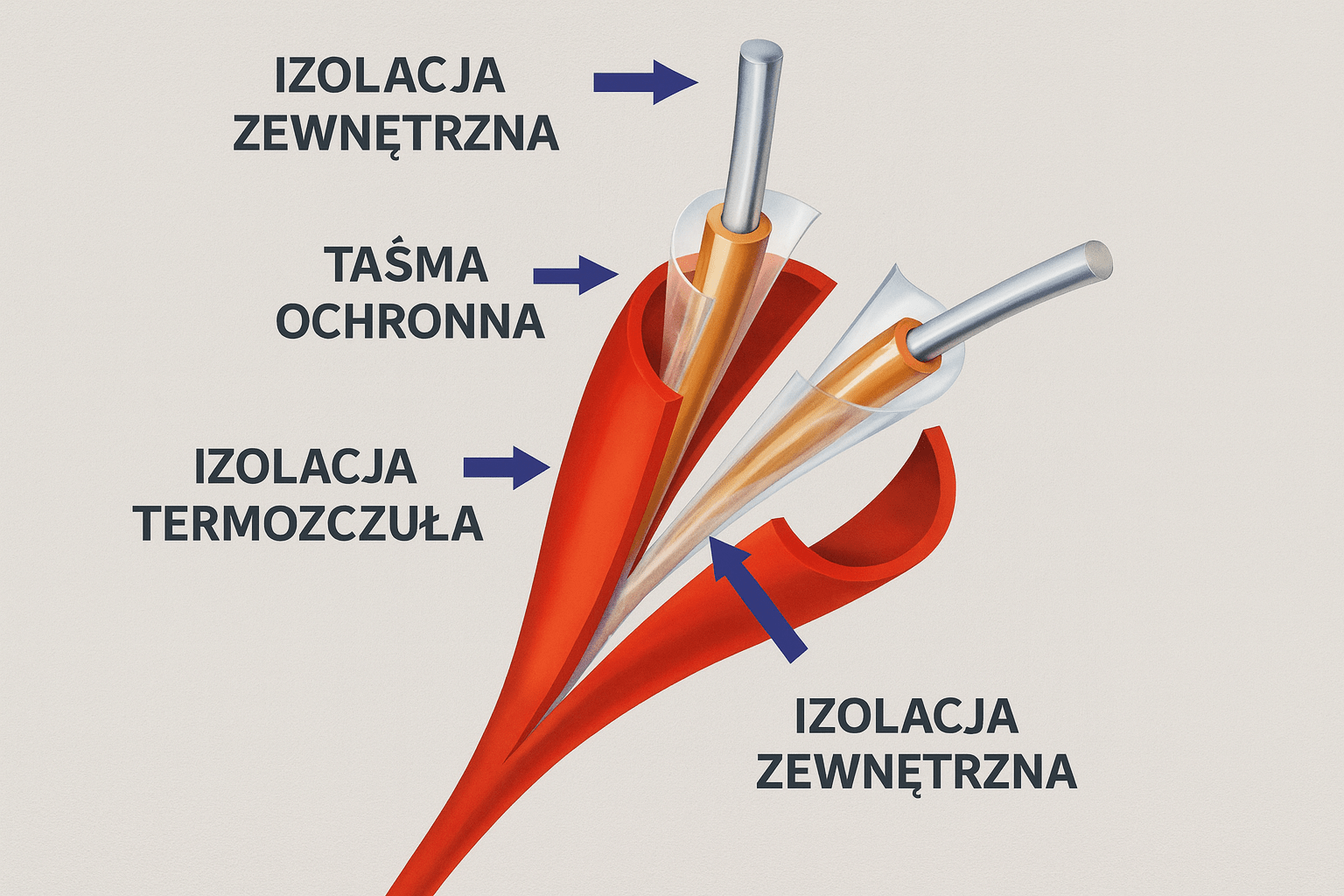

Signaline FT-EN jest stałotemperaturowym, nieresetowalnym detektorem liniowym. Wewnątrz kabla znajdują się dwa przewodniki rozdzielone materiałem termoczułym. Po osiągnięciu określonej temperatury materiał traci właściwości izolacyjne, żyły zwierają się, a kontroler generuje alarm.

Zmiana powstała w miejscu zadziałania jest trwała. Aktywowany fragment kabla należy wymienić, połączyć za pomocą właściwych akcesoriów i ponownie sprawdzić ciągłość całej linii.

Powiększ

Temperatury zadziałania i aprobata systemowa

Kable FT-EN są dostępne w wersjach 68°C, 78°C i 88°C. Właściwy wariant należy dobrać do najwyższej normalnej temperatury otoczenia, scenariusza pożarowego oraz wytycznych producenta. Nie należy opierać doboru wyłącznie na jednej uniwersalnej wartości zapasu temperaturowego.

Kompletny system tworzą kabel FT-EN, kontroler LocatorPlus-EN oraz moduł końca linii FT-EOL-EN. Producent deklaruje dla tej konfiguracji zgodność z EN 54-28. Przed zastosowaniem w konkretnym projekcie należy oddzielnie potwierdzić aktualność certyfikatów, wymagane krajowe dokumenty oraz zgodność całej konfiguracji z warunkami odbioru.

Powłoka i odporność środowiskowa

Powłoka kabla jest wykonana w technologii LSZH, czyli o ograniczonej emisji dymu i bezhalogenowej konstrukcji. Producent deklaruje również odporność materiału zewnętrznego na promieniowanie UV i czynniki chemiczne. Warianty FT-78-EN oraz FT-88-EN są sklasyfikowane w grupie środowiskowej III według EN 54-28.

Dla tras narażonych na uszkodzenia mechaniczne dostępny jest wariant z oplotem ze stali nierdzewnej. Jedna strefa może mieć do 1000 m, a kontroler LocatorPlus-EN obsługuje dwie linie. Norma systemowa nie wymaga minimalnej długości strefy FT-EN.

Eksploatacja, resetowanie i wymiana kabla

Postępowanie po alarmie Signaline HD+

Po usunięciu źródła ciepła należy poczekać na ostygnięcie linii, skontrolować kabel i dopiero wtedy zresetować kontroler. Jeżeli detektor nie został uszkodzony mechanicznie ani przegrzany powyżej maksymalnej temperatury odwracalnej 125°C, może być dalej eksploatowany.

Podczas funkcjonalnego testu cieplnego producent zaleca nie przekraczać 120°C. W miejscach, w których podgrzanie kabla jest niemożliwe, można zastosować przeznaczony do tego moduł testowy.

Postępowanie po alarmie Signaline FT-EN

LocatorPlus-EN wskazuje odległość do miejsca zwarcia. Aktywowany fragment należy usunąć, wstawić nowy odcinek i sprawdzić połączenia oraz rezystancję końca linii. Dopiero po poprawnym teście ciągłości system może ponownie chronić całą strefę.

FT-EOL-EN pozwala zasymulować alarm i przerwę linii bez cieplnego aktywowania kabla. Jeżeli wykonany zostanie rzeczywisty test cieplny, ogrzany do temperatury zadziałania fragment wymaga wymiany.

Konserwacja obu rozwiązań

• Regularnie kontroluj ciągłość linii i poprawność sygnalizacji alarmu oraz uszkodzenia.
• Sprawdzaj mocowania, połączenia, stan powłoki i zabezpieczenie przed uszkodzeniem mechanicznym.
• Usuń kontakt kabla z elementami mogącymi działać jak radiator lub lokalne źródło ciepła.
• Po wymianie albo dołączeniu fragmentu kabla HD+ ponownie wykonaj procedurę uruchomienia i kalibracji kontrolera.
• Testy oraz przeglądy prowadź zgodnie z instrukcją producenta i wymaganiami dokumentacji obiektu.

Funkcjonalności i integracja z systemem sygnalizacji pożarowej

Signaline HD+ może współpracować z centralą konwencjonalną albo adresowalną za pośrednictwem odpowiedniego modułu wejściowego. Kontroler zapewnia osobne sygnały prealarmu, alarmu i uszkodzenia. Producent przewiduje również komunikację Modbus RS-485 do integracji z systemami nadrzędnymi.

W systemie FT-EN funkcję nadzoru i lokalizacji realizuje LocatorPlus-EN, natomiast FT-EOL-EN zamyka linię i umożliwia przeprowadzenie testu. Dobór wejść, rezystorów i logiki centrali powinien wynikać z instrukcji obu współpracujących urządzeń.

Zastosowania – gdzie sprawdzi się dany system?

Aspekty kosztowe – inwestycja i eksploatacja

Koszt początkowy

HD+ wymaga kontrolera i modułu końca linii dla każdej strefy do 500 m. LocatorPlus-EN obsługuje dwie strefy FT-EN, każdą do 1000 m, dlatego w bardzo rozległych instalacjach rozwiązanie stałotemperaturowe może ograniczyć liczbę urządzeń. Rzeczywistą różnicę należy jednak oceniać na podstawie pełnego zestawienia materiałów, montażu, uruchomienia i wymaganej segmentacji.

Koszt po alarmie

Po alarmie HD+ zwykle wystarcza kontrola, ostygnięcie kabla i reset systemu. W FT-EN należy doliczyć lokalizację, wymianę aktywowanego fragmentu i ponowne testy. Znaczenie tej różnicy rośnie w miejscach trudno dostępnych albo wymagających krótkiego czasu przywrócenia ochrony.

Ryzyko nieuzasadnionych oszczędności

Najtańszy wariant nie zawsze zapewnia wymaganą szybkość wykrywania, ciągłość ochrony i funkcjonalność serwisową. Z drugiej strony system programowalny nie musi być ekonomicznie uzasadniony w każdej krótkiej i stabilnej strefie. Podstawą decyzji powinna być analiza ryzyka oraz koszt całego cyklu eksploatacji.

Wskazówki projektowe i instalacyjne

1. Rozpocznij od analizy ryzyka. Określ spodziewane źródła ciepła, szybkość rozwoju pożaru, temperaturę tła, warunki środowiskowe i wymagany czas reakcji.
2. Dobierz próg do rzeczywistych warunków. Dla HD+ wybierz klasę lub nastawę kontrolera zgodnie z dokumentacją. Dla FT-EN wybierz wariant 68°C, 78°C albo 88°C z uwzględnieniem maksymalnej temperatury normalnej.
3. Zaplanuj logiczne strefy. Uwzględnij limit 500 m dla HD+ oraz 1000 m dla FT-EN. Krótsze strefy ułatwiają identyfikację miejsca zdarzenia, natomiast dłuższe ograniczają liczbę kontrolerów.
4. Przestrzegaj minimalnej długości HD+. Wymagane jest 50 m dla klas A1I/A2I i nastawy 54°C oraz 30 m dla pozostałych ustawień. FT-EN nie ma minimalnej długości strefy.
5. Zachowaj prawidłowe mocowanie. Dla instalacji EN 54 producent wymaga metalowych uchwytów zapewniających około 20 mm odstępu od powierzchni. Instrukcja HD+ wskazuje maksymalny rozstaw podparcia 0,5 m.
6. Nie przekraczaj promienia gięcia. Dla standardowego kabla HD+ minimalny promień wynosi 60 mm, a dla wariantu HD+ S z oplotem 75 mm. Dla pozostałych wersji należy stosować wartość z właściwej karty katalogowej.
7. Chroń kabel przed uszkodzeniem. Unikaj ostrych krawędzi, naprężenia, zgniatania, malowania przewodu oraz bezpośredniego kontaktu z elementami odprowadzającymi ciepło.
8. Dobierz powłokę do środowiska. Uwzględnij UV, wilgoć, substancje chemiczne, korozję, niską temperaturę oraz ryzyko uszkodzeń mechanicznych.
9. Zaplanuj dostęp testowy. Instrukcja HD+ zaleca pozostawienie dostępnego fragmentu odpowiadającego 1–3% długości kabla, aby możliwe było wykonanie funkcjonalnego testu cieplnego.
10. Sprawdź całą integrację. Podczas uruchomienia zweryfikuj alarm, prealarm, uszkodzenie, opis stref, wskazanie miejsca zadziałania oraz reakcję centrali i urządzeń sterowanych.
