Fireray Hub Reflective – system liniowej detekcji dymu

Modułowy system optycznych czujek liniowych dymu do dużych przestrzeni, w którym głowice detekcyjne współpracują z niskopoziomowym kontrolerem serwisowym.

Fireray Hub Reflective działa w technologii refleksyjnej: głowica emituje wiązkę podczerwieni w kierunku reflektora, a następnie analizuje poziom sygnału powracającego. Pojawienie się dymu powoduje osłabienie wiązki, które po przekroczeniu progu alarmowego jest przekazywane do systemu sygnalizacji pożaru.

Największą przewagą systemu jest centralna obsługa kilku wiązek z poziomu kontrolera. Ułatwia to uruchomienie, testowanie, diagnostykę i późniejszy serwis w obiektach, w których głowice są zamontowane wysoko pod stropem.

  • Fireray Hub Reflective
  • Do 3 głowic na kontroler
  • 5-50 m standardowo
  • Do 120 m z zestawem dalekiego zasięgu
  • Obsługa z poziomu podłogi
Kup teraz Fireray One i Hub Fireray One

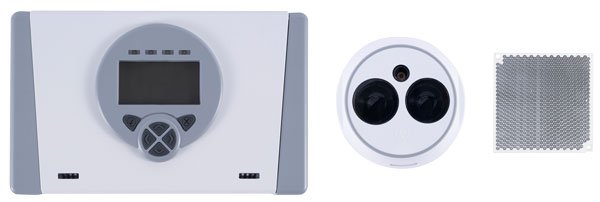

Fireray Hub Reflective system liniowej detekcji dymu

Najważniejsze cechy

Kontroler niskopoziomowyKonfiguracja, testy i diagnostyka mogą być wykonywane z dostępnego miejsca, bez pracy przy głowicy pod stropem.
Do trzech głowicJeden kontroler może obsługiwać do 3 głowic detekcyjnych, z niezależną sygnalizacją alarmu i uszkodzenia.
Mniej okablowaniaKomunikacja z głowicami odbywa się po magistrali 2-żyłowej, co upraszcza prowadzenie przewodów.
Duże kubaturySystem jest przeznaczony do hal, magazynów, atriów, centrów handlowych, obiektów publicznych i przemysłowych.

Charakterystyka systemu

Fireray Hub Reflective

Fireray Hub Reflective jest rozwiązaniem dla większych instalacji, w których ważna jest wygodna obsługa kilku wiązek detekcyjnych. Zamiast podchodzić do każdej głowicy zamontowanej wysoko, użytkownik korzysta z kontrolera umieszczonego na dogodnej wysokości.

Każda głowica pracuje jako niezależna linia detekcji, a kontroler pozwala nadzorować jej stan, uruchamiać procedury ustawiania, sprawdzać komunikaty i diagnozować ewentualne usterki. Takie rozwiązanie jest szczególnie praktyczne w halach o dużej wysokości, obiektach logistycznych i przestrzeniach, gdzie dostęp serwisowy do stropu jest ograniczony.

System jest dobrym wyborem wtedy, gdy projekt wymaga kilku wiązek, centralnej obsługi i ograniczenia liczby prac wykonywanych na wysokości. Przy pojedynczej, prostej wiązce właściwszy może być Fireray One.

Zasada działania

Głowica Fireray Hub Reflective emituje wąską wiązkę podczerwieni w stronę reflektora pryzmatycznego. Po odbiciu sygnał wraca do odbiornika, a system stale analizuje jego poziom. Dym obecny pomiędzy głowicą i reflektorem osłabia wiązkę, co po przekroczeniu ustawionego progu powoduje alarm pożarowy.

Każda głowica ma własną ścieżkę detekcji i może przekazywać osobne informacje o alarmie oraz uszkodzeniu. Dzięki temu system może chronić kilka stref lub kilka osi detekcji, zachowując czytelny podział sygnałów dla centrali SSP.

Standardowy zasięg pojedynczej głowicy wynosi 5-50 m, a przy zastosowaniu odpowiedniego zestawu reflektorów może zostać rozszerzony do 120 m. Pozwala to objąć nadzorem długie hale, atria, magazyny i przestrzenie przemysłowe bez montowania dużej liczby czujek punktowych.

Kontroler i obsługa serwisowa

Kontroler systemu Fireray Hub jest montowany w miejscu łatwiej dostępnym niż głowice detekcyjne. Umożliwia obsługę ustawień, testów, sygnałów alarmowych i komunikatów uszkodzeniowych bez konieczności każdorazowego używania podnośnika.

Podświetlany wyświetlacz LCD oraz menu serwisowe pomagają w uruchomieniu systemu i późniejszej diagnostyce. Dziennik zdarzeń pozwala przeanalizować historię alarmów, usterek i zmian stanu systemu.

  • Obsługa do 3 głowic detekcyjnych z jednego kontrolera.
  • Niezależne sygnały alarmu i uszkodzenia dla każdej głowicy.
  • Automatyczne osiowanie wiązki z poziomu kontrolera.
  • Dziennik zdarzeń dla głowic i kontrolera.
  • Wygodniejszy serwis w obiektach z utrudnionym dostępem do stropu.

Technologie wspierające niezawodność

Auto-AlignmentAutomatyczne strojenie wiązki po wstępnym skierowaniu głowicy na reflektor.
Building Movement TrackingKorekta ustawienia przy powolnych ruchach konstrukcji budynku, ugięciach i zmianach termicznych.
Light CancellationKompensacja wpływu światła słonecznego, świetlików i intensywnego oświetlenia technicznego.
Contamination CompensationKompensacja stopniowego zabrudzenia optyki oraz informacja o potrzebie czyszczenia.
2-żyłowa komunikacjaMagistrala pomiędzy kontrolerem i głowicami ogranicza ilość okablowania w porównaniu z klasycznymi układami.
Diagnostyka z poziomu podłogiTesty i odczyt stanu systemu bez bezpośredniego dostępu do głowic zamontowanych wysoko.

Gdzie stosować?

  • Hale magazynowe i centra logistyczne.
  • Hale produkcyjne i obiekty przemysłowe.
  • Atria, pasaże i galerie handlowe.
  • Hangary, terminale i duże przestrzenie transportowe.
  • Obiekty sportowe, widowiskowe i wystawiennicze.
  • Budynki użyteczności publicznej, muzea, kościoły i obiekty zabytkowe.

Kiedy wybrać Fireray Hub?

Fireray Hub warto wybrać wtedy, gdy w obiekcie pracuje kilka wiązek detekcyjnych, a serwis ma być wykonywany możliwie wygodnie z jednego miejsca. System dobrze sprawdza się w więks
