Porównanie liniowych detektorów ciepła Signaline: HD+ (resetowalny) vs FT-EN (nieresetowalny)
Liniowa detekcja ciepła dla instalacji PV – Signaline FT-EN i Signaline HD+
Systemy Signaline FT-EN i Signaline HD+ służą do liniowej detekcji wzrostu temperatury w instalacjach fotowoltaicznych, na trasach kablowych, w rozdzielnicach oraz strefach technicznych. Kabel detekcyjny prowadzony jest wzdłuż chronionej trasy, dzięki czemu nadzoruje nie pojedynczy punkt, lecz całą długość odcinka narażonego na przegrzanie.
Rozwiązanie może stanowić dodatkowy element ograniczania ryzyka technicznego w instalacjach PV, szczególnie tam, gdzie inwestor, zarządca obiektu lub ubezpieczyciel oczekuje udokumentowanego nadzoru nad trasami DC, przejściami kablowymi i miejscami o utrudnionej kontroli wizualnej.
Liniowa detekcja ciepła w instalacjach PV
Instalacja PV na dachu obejmuje długie trasy przewodów DC, złącza, przejścia kablowe, koryta kablowe, przestrzenie pod modułami, rozdzielnice, falowniki i strefy techniczne. Źródło przegrzania może powstać lokalnie na przewodzie, złączu albo odcinku prowadzonym poza typową strefą detekcji punktowej.
Liniowy kabel detekcyjny umożliwia nadzór takich miejsc na całej długości prowadzenia. Dobór systemu powinien być opisany w dokumentacji technicznej wraz z zakresem detekcji, progami alarmowymi, sposobem sygnalizacji i procedurą reakcji.
Signaline FT-EN
System stałotemperaturowy i nieresetowalny. Sprawdza się przy trasach kablowych, instalacjach PV i strefach technicznych, gdzie potrzebny jest jednoznaczny sygnał alarmowy po przekroczeniu temperatury progowej.- stała temperatura zadziałania,
- odporność na trudne warunki środowiskowe,
- zastosowanie na dachach PV i trasach kablowych.
Signaline HD+
System programowalny i resetowalny, z funkcją prealarmu, alarmu stałotemperaturowego, trybem rate-of-rise oraz diagnostyką pracy kabla. Jest przeznaczony do obiektów wymagających szerszej informacji o stanie chronionej trasy.- programowalne progi alarmowe,
- prealarm i alarm przyrostowy,
- diagnostyka oraz integracja z innymi systemami.
Signaline FT-EN – prosty system stałotemperaturowy
Signaline FT-EN jest nieresetowalnym liniowym detektorem ciepła. Po przekroczeniu określonej temperatury kabel generuje alarm i wskazuje konieczność reakcji serwisowej.
FT-EN jest właściwym kierunkiem tam, gdzie liczy się prostota, odporność środowiskowa i jednoznaczny sygnał alarmowy na dachu z instalacją PV, przy korytach kablowych, trasach DC albo w strefach technicznych.
Signaline HD+ – większe możliwości diagnostyczne
Signaline HD+ monitoruje zmiany parametrów kabla sensorycznego i umożliwia konfigurację progów alarmowych. System może generować prealarm, alarm stałotemperaturowy oraz alarm związany z szybkim przyrostem temperatury.
HD+ lepiej pasuje do obiektów, w których ważna jest diagnostyka, konfiguracja progów pracy oraz ograniczenie kosztów obsługi po alarmie lub testach okresowych.
Zastosowanie pod dokumentację dla ubezpieczyciela
System liniowej detekcji ciepła może być elementem dokumentacji ograniczania ryzyka pożarowego instalacji PV. W dokumentacji dla ubezpieczyciela można wskazać przebieg kabla detekcyjnego, chronione strefy, progi alarmowe, sposób sygnalizacji, integrację z automatyką obiektu oraz procedurę reakcji serwisowej po alarmie lub prealarmie.
Tak opisany system ułatwia przedstawienie ubezpieczycielowi udokumentowanego sposobu nadzoru nad krytycznymi odcinkami instalacji, bez składania obietnic dotyczących decyzji underwritingowej lub wysokości składki.
Kiedy wybrać Signaline FT-EN?
Signaline FT-EN warto rozważyć dla dachowych instalacji PV, długich zewnętrznych tras kablowych, koryt kablowych i miejsc, w których warunki pracy są przewidywalne, a głównym celem jest niezawodny sygnał przekroczenia temperatury progowej.
To rozwiązanie dla aplikacji, w których spodziewana liczba zadziałań jest niewielka, a priorytetem jest odporność, prosty montaż i czytelny scenariusz reakcji.
Kiedy wybrać Signaline HD+?
Signaline HD+ warto rozważyć w rozległych obiektach technicznych, przemysłowych i komercyjnych, w których ważne jest wcześniejsze wykrywanie anomalii, diagnostyka oraz integracja danych z BMS, wizualizacją lub procedurami utrzymania ruchu.
System o większych możliwościach diagnostycznych pomaga szybciej wskazać odcinek wymagający kontroli i lepiej udokumentować przebieg zdarzenia.
Status certyfikacyjny i ograniczenia stosowania
W dokumentacji producenta dla Signaline FT-EN wskazywana jest zgodność z EN54-28:2016, a dla Signaline HD+ zgodność z EN 54-22 oraz UL 521. Na etapie stosowania w Polsce należy każdorazowo odróżnić wykorzystanie systemu jako dodatkowego nadzoru technicznego instalacji PV od zastosowania jako elementu wymaganego systemu sygnalizacji pożarowej lub urządzenia przeciwpożarowego objętego wymaganiami krajowego dopuszczenia.
W przypadku obiektów objętych wymaganiami projektu ochrony przeciwpożarowej zakres zastosowania powinien być uzgodniony z projektantem i rzeczoznawcą ds. zabezpieczeń przeciwpożarowych.
Porównanie systemów Signaline FT-EN i Signaline HD+
Oba rozwiązania należą do liniowej detekcji ciepła, ale różnią się zasadą działania, sposobem obsługi po alarmie i zakresem informacji dostępnych dla użytkownika.
Signaline FT-EN
- stałotemperaturowy kabel liniowy,
- zadziałanie nieresetowalne,
- prosta logika alarmu po przekroczeniu temperatury progowej,

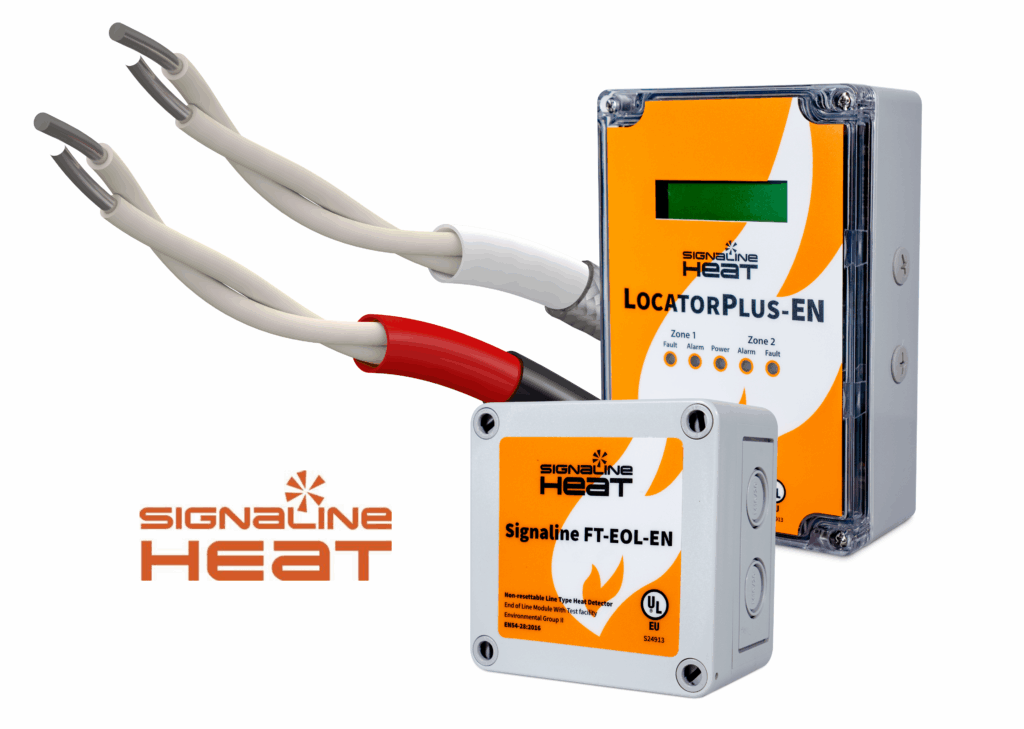

- współpraca z kontrolerem LocatorPlus-EN i modułem FT-EOL-EN,
- dobry wybór dla tras kablowych, dachów PV i aplikacji o przewidywalnym profilu temperaturowym.
Signaline HD+
- resetowalny kabel rezystancyjny,
- programowalne progi alarmu i prealarmu,
- tryb wykrywania szybkiego narastania temperatury,
- kompensacja temperatury otoczenia i diagnostyka kontrolera,
- dobry wybór dla obiektów wymagających szerszej informacji eksploatacyjnej i integracji z systemami technicznymi.
