Czym są drzwi napowietrzające w systemie oddymiania?
Co to są drzwi napowietrzające w systemie oddymiania?
Drzwi napowietrzające to drzwi, które w czasie alarmu pożarowego otwierają się automatycznie i tworzą otwór doprowadzający powietrze do przestrzeni objętej systemem oddymiania.
Najczęściej dotyczy to klatek schodowych, holi lub dróg ewakuacyjnych, w których zastosowano oddymianie grawitacyjne. Ich zadaniem nie jest usuwanie dymu. Dym i gorące gazy odprowadzane są przez klapę dymową, okno oddymiające albo inne urządzenie umieszczone w górnej części chronionej przestrzeni.
Drzwi napowietrzające zapewniają dopływ powietrza kompensacyjnego od dołu, aby układ mógł pracować zgodnie ze scenariuszem pożarowym.
Drzwi napowietrzające nie zastępują klapy dymowej. One dostarczają powietrze, które umożliwia skuteczny przepływ dymu i gorących gazów do urządzenia oddymiającego.
Dlaczego dopływ powietrza jest tak ważny?
Oddymianie grawitacyjne działa poprawnie tylko wtedy, gdy powietrze może napływać do budynku, a dym może uchodzić na zewnątrz. Jeśli otworzy się wyłącznie klapa oddymiająca, ale nie powstanie odpowiedni otwór napowietrzający, przepływ może być ograniczony.
W praktyce oznacza to mniejszą skuteczność usuwania dymu, wolniejsze oczyszczanie drogi ewakuacyjnej i większe ryzyko problemów przy odbiorze PSP. W klatce schodowej powietrze powinno być doprowadzane w dolnej części, a dym odprowadzany możliwie wysoko. Taki układ wspiera naturalny kierunek unoszenia gorących gazów pożarowych.
Czy każde drzwi mogą być drzwiami napowietrzającymi?
Nie każde. Drzwi muszą być ocenione pod kątem funkcji, lokalizacji, kierunku otwierania, wymiarów, masy skrzydła, okuć, sposobu ryglowania i wpływu na ewakuację. Sam montaż napędu nie wystarcza, aby drzwi stały się prawidłowym elementem systemu oddymiania.
W projekcie należy określić, czy po otwarciu uzyskiwana jest wymagana powierzchnia napowietrzania. Liczy się nie tylko szerokość i wysokość otworu, ale również rzeczywisty kąt otwarcia skrzydła, samozamykacz, zamek, elektrozaczep, odbojniki, pochwyty i wszystkie elementy, które mogą zmniejszyć efektywny przekrój napływu powietrza.

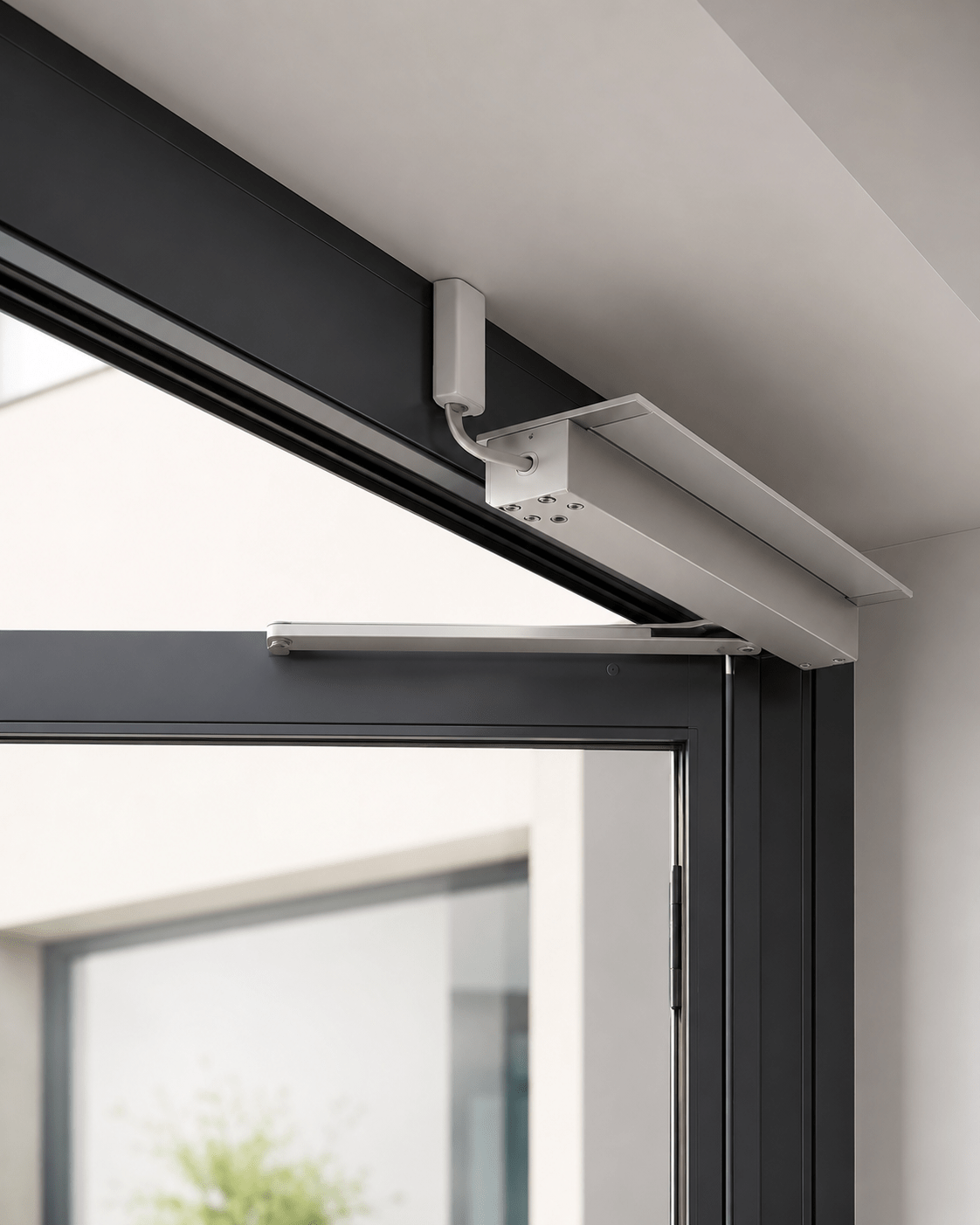

FTA600 R jako napęd do drzwi napowietrzających
FTA600 R S12 24 V DC to siłownik ramieniowy przeznaczony między innymi do otwierania drzwi napowietrzających w systemach oddymiania i wentylacji naturalnej. Pracuje na napięciu 24 V DC, dlatego może być zasilany z centrali oddymiania z zasilaniem podstawowym i rezerwowym.
W typowej konfiguracji napęd otwiera skrzydło drzwiowe do kąta około 90 stopni. Dobór musi jednak uwzględniać masę skrzydła, opory zawiasów, samozamykacz, uszczelki, profil ościeżnicy, miejsce montażu oraz brak kolizji podczas ruchu skrzydła.
Zobacz stronę produktu FTA 600 RRola elektrozaczepu i sekwencji otwarcia
Częsty błąd polega na założeniu, że napęd drzwiowy poradzi sobie z każdym zamkniętym skrzydłem. Nie poradzi sobie, jeśli drzwi pozostają zaryglowane. W systemie oddymiania drzwi muszą zostać zwolnione przed rozpoczęciem ruchu napędu.
FTA600 R ma programowalny styk bezpotencjałowy do sterowania elektrozaczepem lub innym elementem zwalniającym. W praktyce pozwala to wykonać sekwencję: najpierw zwolnienie zamka, następnie rozpoczęcie otwierania skrzydła. To ważne przy odbiorze, ponieważ system powinien działać powtarzalnie, bez szarpania, blokowania i przeciążania napędu.
Drzwi a droga ewakuacyjna
Drzwi stosowane jako napowietrzające często znajdują się na trasie użytkowników budynku. Ich automatyczne otwarcie nie może pogarszać bezpieczeństwa ewakuacji. Trzeba sprawdzić, czy skrzydło po otwarciu nie zawęża przejścia, nie blokuje innego wyjścia i nie koliduje z balustradą, hydrantem, pochwytem lub wyposażeniem stałym.
Drzwi o odporności ogniowej
Jeżeli drzwi są elementem przegrody o wymaganej odporności ogniowej lub dymoszczelności, każda ingerencja w skrzydło, ościeżnicę, okucia lub ryglowanie musi być oceniona ostrożnie. Napęd nie powinien być traktowany jak neutralny dodatek montowany bez wpływu na właściwości użytkowe drzwi.
Jak działa układ podczas alarmu pożarowego?
Po wykryciu pożaru centrala oddymiania uruchamia urządzenia zgodnie ze scenariuszem pożarowym. W układzie grawitacyjnym zwykle otwierana jest klapa dymowa lub okno oddymiające w górnej części klatki schodowej, a jednocześnie otwierane są drzwi napowietrzające na dolnym poziomie.
Sygnał może pochodzić z czujek dymu, przycisku oddymiania, systemu sygnalizacji pożarowej albo innego urządzenia przewidzianego w projekcie. Po alarmie funkcja pożarowa ma pierwszeństwo przed funkcjami komfortowymi. Czujka pogodowa, przycisk przewietrzania lub sterowanie lokalne nie mogą blokować otwarcia drzwi w stanie pożaru.
Na co zwraca uwagę PSP przy odbiorze?
Przy odbiorze liczy się nie tylko to, czy napęd fizycznie otwiera drzwi. Sprawdzana jest logika działania całego systemu. Drzwi powinny otworzyć się po sygnale alarmowym, uzyskać wymaganą pozycję, nie blokować ewakuacji i współpracować z pozostałymi elementami oddymiania.
Najczęstsze błędy przy drzwiach napowietrzających
Jak uniknąć problemów przy odbiorze PSP?
Najbezpieczniej jest zacząć od weryfikacji projektu i scenariusza pożarowego, a dopiero później dobierać napęd. Trzeba ustalić wymaganą powierzchnię napowietrzania, lokalizację drzwi, kierunek otwierania, wymagany kąt otwarcia, sposób odblokowania skrzydła i zależności między centralą oddymiania a pozostałymi systemami.
- Sprawdź, czy skrzydło porusza się płynnie, bez ocierania i nadmiernego oporu.
- Zweryfikuj miejsce montażu napędu, konsolę, pozycję ramienia i brak kolizji.
- Sprawdź działanie elektrozaczepu przed startem napędu.
- Wykonaj próbę otwarcia z alarmu, z zasilania podstawowego i rezerwowego.
- Potwierdź, że stan wykonany odpowiada dokumentacji projektowej.
Dla FTA600 R szczególnie ważne są prawidłowe miejsce montażu, dobór konsoli, zachowanie wymaganej przestrzeni na ramie i skrzydle oraz kontrola, czy rolka i ramię pracują bez zacięć. Błąd mechaniczny zwykle nie daje się naprawić programowaniem centrali.
Czy drzwi mogą służyć do przewietrzania?
Mogą, jeśli przewidziano to w projekcie i sterowaniu. Trzeba jednak rozdzielić funkcję komfortową od funkcji pożarowej. W trybie codziennym użytkownik może korzystać z przewietrzania, ale w stanie alarmu system musi działać automatycznie i priorytetowo.
Co powinien wiedzieć użytkownik?
Użytkownik powinien wiedzieć, że drzwi napowietrzające są częścią systemu bezpieczeństwa pożarowego. Nie wolno ich blokować, unieruchamiać, zastawiać wyposażeniem ani zmieniać okuć bez sprawdzenia wpływu na działanie systemu.
Po każdej zmianie wykonaj próbę funkcjonalną
Dotyczy to także prac pozornie drobnych, takich jak wymiana elektrozaczepu, regulacja samozamykacza, montaż dodatkowego rygla, zmiana kontroli dostępu albo prace przy centrali oddymiania. Jeśli zmienia się mechanika drzwi lub logika sterowania, trzeba potwierdzić, że drzwi nadal otwierają się zgodnie ze scenariuszem pożarowym.
Podsumowanie
Drzwi napowietrzające są jednym z kluczowych elementów systemu oddymiania grawitacyjnego. Doprowadzają powietrze kompensacyjne, które umożliwia skuteczny przepływ dymu i gorących gazów do urządzenia oddymiającego. Bez poprawnego napowietrzania nawet dobrze dobrana klapa dymowa może nie zadziałać zgodnie z założeniami.
FTA600 R jest przykładem napędu ramieniowego przeznaczonego do automatycznego otwierania drzwi napowietrzających. Jego skuteczność zależy jednak nie tylko od parametrów urządzenia, ale również od projektu, mechaniki drzwi, zwolnienia zamka, zasilania, sterowania i końcowych prób funkcjonalnych.
