Dlaczego przy oknach dachowych stosuje się napęd wrzecionowy?

Napęd wrzecionowy pracuje inaczej niż popularny siłownik łańcuchowy. Wrzeciono zapewnia sztywniejsze prowadzenie ruchu i dobrze sprawdza się przy oknach dachowych, świetlikach oraz klapach, gdzie skrzydło pracuje pod kątem i jest narażone na obciążenie od ciężaru własnego, uszczelek, wiatru lub śniegu.

W oknach dachowych nie wystarczy sprawdzić, czy napęd ma odpowiednią siłę nominalną. Istotne są: punkt mocowania względem zawiasów, długość wysuwu, kąt otwarcia, ciężar skrzydła, opory okuć, stan techniczny okna oraz możliwość bezkolizyjnego poprowadzenia przewodu. Dlatego ten sam siłownik może działać poprawnie na jednym oknie, a na innym przeciążać się lub nie osiągać wymaganej pozycji otwarcia.

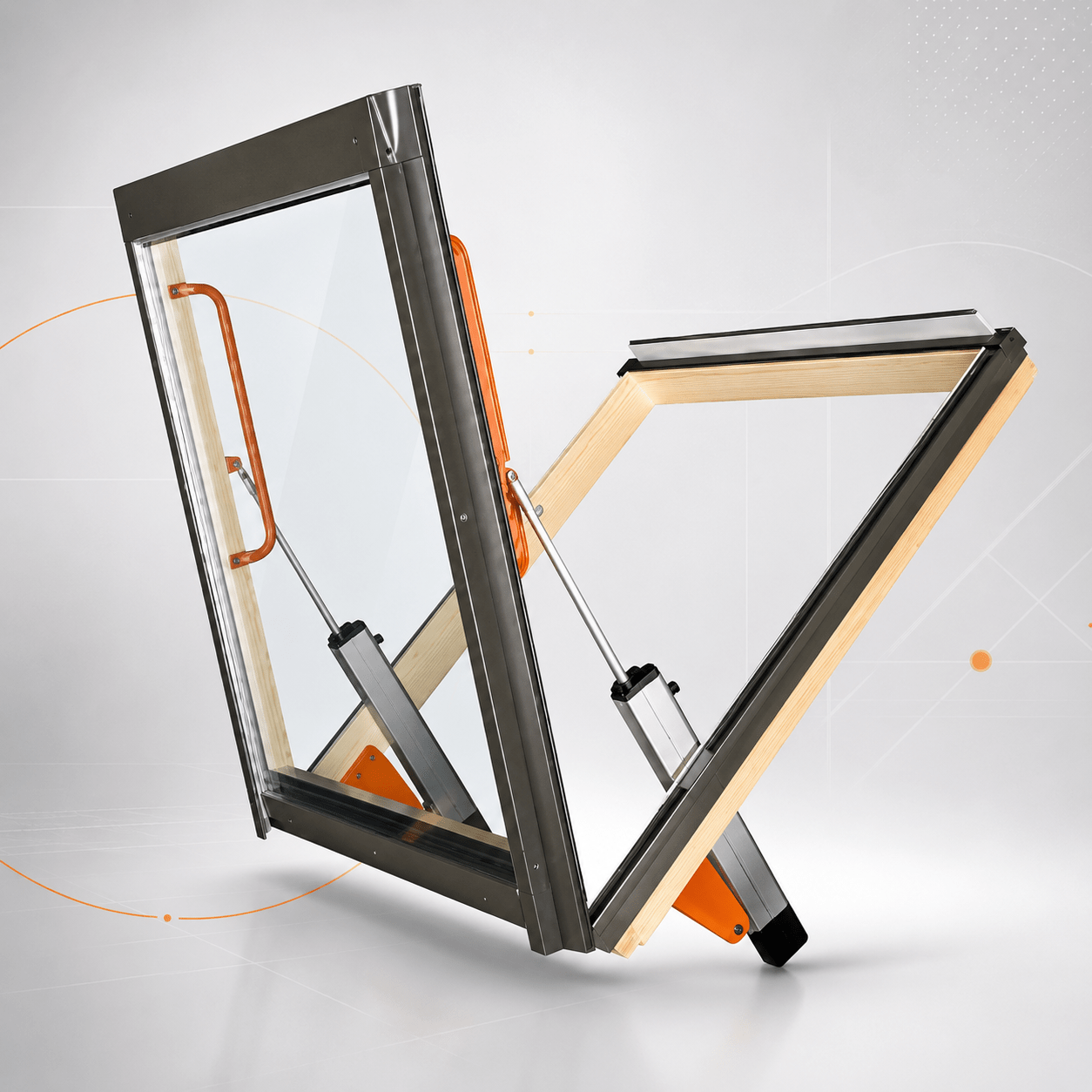

SP8 przy oknach FAKRO – typowe zastosowania

Najbardziej uzasadnione zastosowanie SP8 przy oknach dachowych FAKRO dotyczy sytuacji, w których potrzebne jest stabilne, powtarzalne i kontrolowane otwieranie skrzydła. Może to dotyczyć przewietrzania, wspomagania wentylacji grawitacyjnej, automatyki okiennej albo układów oddymiania, jeżeli dany element budowlany i cały system spełniają wymagania projektowe oraz formalne.

W zastosowaniach pożarowych trzeba odróżnić zwykłe okno dachowe z napędem od klapy dymowej lub okna oddymiającego. Sam montaż siłownika nie zmienia zwykłego okna w urządzenie oddymiające. W systemie oddymiania liczy się kompletna funkcja: otwarcie w wymaganym czasie, uzyskanie wymaganej powierzchni czynnej, praca z centralą oddymiania, zasilanie awaryjne oraz potwierdzona zgodność zastosowanych wyrobów.

Kiedy SP8 ma sens techniczny?

SP8 warto rozważyć wtedy, gdy okno dachowe ma pracować regularnie, a jego otwarcie nie może zależeć od przypadkowo dobranego, zbyt słabego napędu. Dotyczy to zwłaszcza większych lub cięższych skrzydeł, świetlików, klap oraz miejsc, gdzie wymagany jest większy skok roboczy.

Wersja SP8-Z daje dodatkową możliwość monitorowania pozycji zamkniętej. Ma to znaczenie w układach, w których centrala lub system nadrzędny powinny wiedzieć, czy okno wróciło do pozycji zamkniętej. Nie należy tego mylić z pełnym monitoringiem powierzchni otwarcia. Informacja o zamknięciu jest przydatna, ale nie zastępuje prawidłowego uruchomienia, prób funkcjonalnych i okresowych kontroli.

Kiedy nie należy stosować SP8 bez dodatkowej analizy?

Nie należy zakładać, że SP8 pasuje do każdego okna FAKRO. Przed doborem trzeba sprawdzić typ okna, położenie zawiasów, kierunek otwierania, wymiary skrzydła, masę, stan okuć, dostępne miejsce na obudowę siłownika i konsolę oraz możliwą kolizję z obróbką dachową lub elementami wykończenia.

Napęd wrzecionowy nie będzie też najlepszym rozwiązaniem, jeżeli inwestor oczekuje wyłącznie niewielkiego uchylenia okna do komfortowej wentylacji i zależy mu przede wszystkim na dyskretnej automatyce użytkowej. W takich przypadkach często wystarczają inne typy napędów lub rozwiązania systemowe przewidziane dla danego modelu okna. SP8 ma większy sens tam, gdzie istotna jest siła, stabilność pracy i zastosowanie techniczne, a nie tylko wygoda otwierania.

Okno FAKRO do przewietrzania a okno FAKRO do oddymiania

To jedna z najczęstszych niejasności. Okno dachowe z napędem może służyć do przewietrzania, ale nie oznacza to automatycznie, że pełni funkcję oddymiania. W przewietrzaniu liczy się komfort użytkowania, sterowanie lokalne, ewentualna współpraca z czujką deszczu lub wiatru oraz bezpieczne zamykanie.

W oddymianiu wymagania są inne. System ma zadziałać w warunkach pożaru, otworzyć element oddymiający, zapewnić wymagany przepływ dymu i gorących gazów oraz współpracować z urządzeniami sterowania pożarowego. FAKRO oferuje certyfikowane klapy dymowe i rozwiązania grawitacyjnego oddymiania, ale nie każde standardowe okno dachowe może być traktowane jako zamiennik takiej klapy.

Co sprawdzić przed doborem SP8 do okna FAKRO?

Znaczenie napięcia 24 V DC w systemach oddymiania

W instalacjach oddymiania najczęściej stosuje się napędy 24 V DC zasilane z certyfikowanej centrali oddymiania. Takie rozwiązanie pozwala zapewnić zasilanie rezerwowe, sterowanie z przycisków oddymiania, sygnał z systemu sygnalizacji pożaru oraz kontrolę obwodów zgodnie z wymaganiami projektu.

Wersji 230 V AC nie należy automatycznie traktować jako równoważnej w instalacji przeciwpożarowej. Może być przydatna w wybranych zastosowaniach wentylacyjnych lub technicznych, ale w oddymianiu decyduje kompletna architektura systemu, sposób zasilania i wymagania formalne. Dla odbioru PSP ważne jest nie to, że okno się otwiera, lecz to, czy cały system działa zgodnie z projektem i dokumentacją.

Czy SP8 można stosować przy modernizacji istniejących okien FAKRO?

Można to rozważyć, ale modernizacja wymaga większej ostrożności niż montaż w nowym układzie. Starsze okno może mieć zużyte okucia, zwiększone opory ruchu, odkształcone uszczelki lub ograniczenia montażowe wynikające z zabudowy poddasza. W takim przypadku dobór siłownika wyłącznie na podstawie wymiaru okna jest błędem.

Przy modernizacji trzeba sprawdzić, czy okno otwiera się lekko i powtarzalnie, czy skrzydło nie ociera o ramę, czy nie występują ograniczenia od strony obróbek dachowych, a także czy miejsce montażu napędu pozwala uzyskać wymagany skok. Jeżeli funkcja ma mieć znaczenie pożarowe, konieczna jest również analiza dokumentacji i zgodności całego rozwiązania z projektem ochrony przeciwpożarowej.

Najczęstsze błędy przy stosowaniu siłowników do okien dachowych

Jak unikać problemów przy odbiorze PSP?

Najbezpieczniej rozpocząć od ustalenia, czy okno FAKRO ma pełnić funkcję użytkową, czy pożarową. Jeżeli jest to tylko przewietrzanie, odbiór dotyczy głównie bezpieczeństwa użytkowania, poprawności elektrycznej i zgodności z dokumentacją instalacji. Jeżeli okno ma brać udział w oddymianiu, wymagania są znacznie wyższe.

Przed odbiorem trzeba wykonać próbę otwarcia z każdego przewidzianego źródła sterowania: z przycisku oddymiania, z centrali, z sygnału SSP, jeżeli występuje, oraz z funkcji przewietrzania, jeżeli została przewidziana. Należy sprawdzić, czy okno osiąga wymaganą pozycję, czy centrala nie zgłasza błędów, czy zasilanie rezerwowe jest sprawne i czy po alarmie można prawidłowo zamknąć układ.

Warto też wykonać dokumentację zdjęciową i protokół prób. Przy większych obiektach pomaga czytelna tabela: numer klapy lub okna, lokalizacja, typ napędu, centrala, obwód, sposób uruchomienia, wynik próby otwarcia, wynik próby zamknięcia oraz uwagi serwisowe. Taki materiał ułatwia zarówno odbiór, jak i późniejszą konserwację.

SP8 a powierzchnia czynna oddymiania

W systemach oddymiania nie wystarczy uzyskać dowolnego otwarcia okna. Projektant określa wymaganą powierzchnię czynną oddymiania lub wymaganą geometrię otwarcia wynikającą z przyjętego rozwiązania. Siłownik musi otworzyć skrzydło w sposób, który pozwoli osiągnąć parametry przewidziane w projekcie.

Dlatego dobór wysuwu SP8 powinien wynikać z wymaganego kąta i powierzchni otwarcia, a nie tylko z dostępnego modelu napędu. Jeżeli zastosowany zostanie zbyt krótki wysuw, okno może się otworzyć, ale nie osiągnie zakładanej funkcji. Jeżeli wysuw będzie zbyt duży, może dojść do przeciążenia, kolizji mechanicznej lub pracy poza bezpiecznym zakresem konstrukcji okna.

Bezpieczeństwo użytkowania przy oknie z napędem

Po zamontowaniu siłownika okno staje się elementem sterowanym elektrycznie. Oznacza to konieczność uwzględnienia ryzyka przytrzaśnięcia, zwłaszcza gdy dolna krawędź skrzydła lub strefa zamykania znajduje się w zasięgu użytkowników. W budynkach, w których przebywają dzieci, osoby starsze lub osoby o ograniczonej sprawności, ryzyko należy ocenić szczególnie starannie.

Napęd ma zabezpieczenia przeciążeniowe, ale nie zwalnia to z obowiązku prawidłowego zaprojektowania sterowania. Przy funkcji przewietrzania stosuje się rozwiązania ograniczające ryzyko: właściwe umieszczenie przycisku, sterowanie pod nadzorem, ograniczenie otwarcia lub dodatkowe zabezpieczenia krawędzi, jeżeli wynika to z oceny ryzyka.

Kiedy warto skonsultować dobór?

Konsultacja ma sens zawsze wtedy, gdy okno dachowe FAKRO ma pracować w systemie oddymiania, gdy występuje kilka napędów w jednej strefie, gdy okno jest częścią istniejącej modernizacji albo gdy inwestor nie ma pewności, czy chodzi o przewietrzanie, czy o funkcję pożarową.

Do wstępnej analizy wystarczą podstawowe dane: zdjęcie okna od wewnątrz, typ i wymiar okna, informacja o funkcji, oczekiwany zakres otwarcia, lokalizacja w budynku, rodzaj sterowania oraz informacja, czy rozwiązanie ma być odbierane przez PSP. Na tej podstawie można ocenić, czy SP8 jest właściwym kierunkiem, czy konieczne będzie inne rozwiązanie systemowe.
