Dobór urządzeń do oddymiania wymaga ustalenia, które elementy mają otworzyć się podczas pożaru, jakie sygnały uruchomią instalację i skąd zostanie dostarczona energia do napędów. Istotne są również funkcje codziennego przewietrzania oraz współpraca z systemem sygnalizacji pożarowej.
Oferta AFG obejmuje centrale oddymiania, moduły rozszerzające, przyciski sterujące, czujki pogodowe i urządzenia zasilające. Poszczególne produkty pełnią różne zadania, dlatego ich dobór powinien wynikać z wymaganej funkcji instalacji.

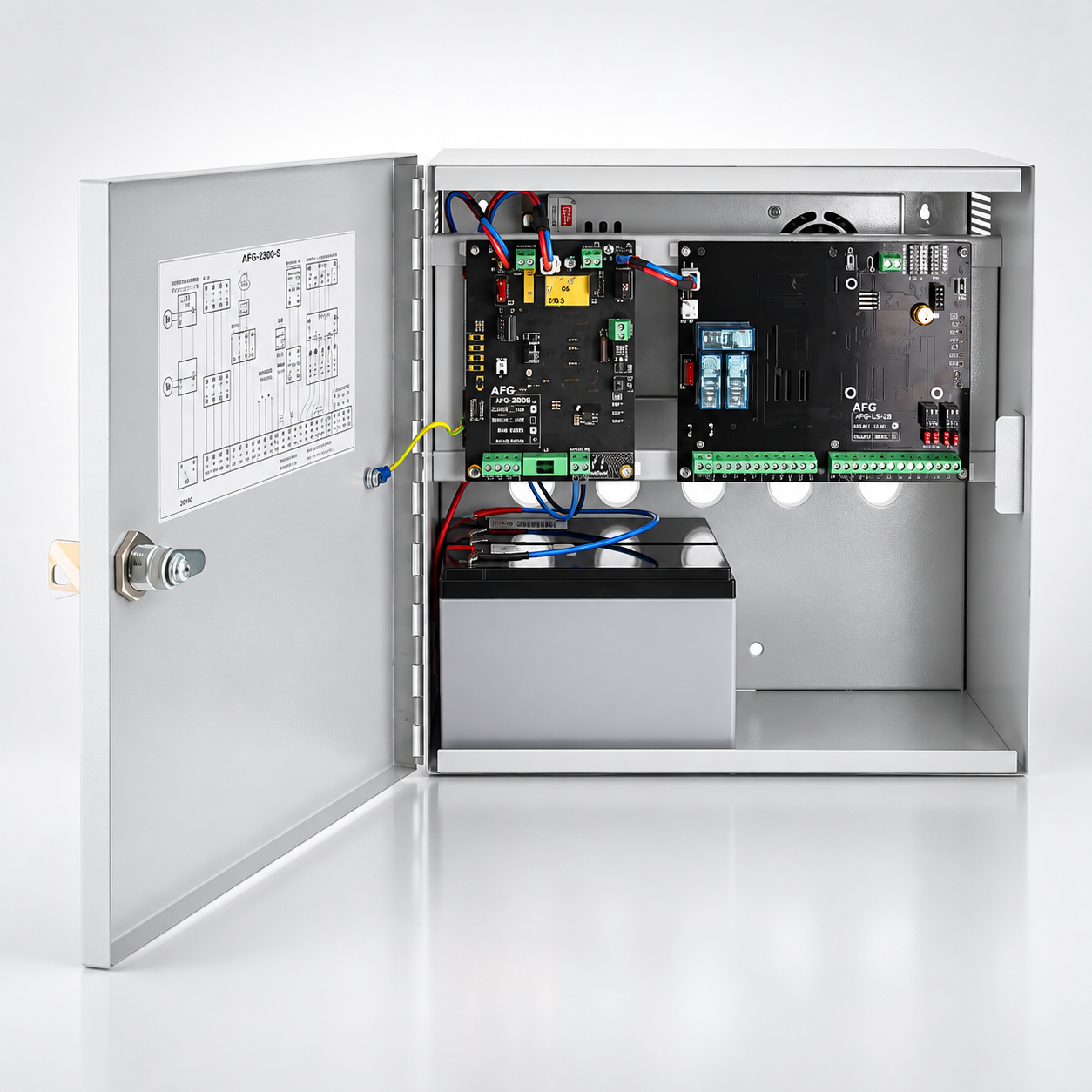

Centrale oddymiania AFG-4000: AFG-4024 i AFG-4048
Seria AFG-4000 służy do sterowania urządzeniami oddymiania i przewietrzania. Centrala AFG-4024 zasila odpowiednie urządzenia wykonawcze napięciem 24 V DC, natomiast AFG-4048 jest przeznaczona do rozwiązań wymagających 48 V DC. W rodzinie dostępna jest również wersja AFG-ZSP-4024.
Centrale mogą obsługiwać napędy klap i okien oddymiających, drzwi napowietrzających oraz inne urządzenia wykonawcze przewidziane w dokumentacji. Zakres zastosowania zależy od wyposażenia, konfiguracji wyjść i sposobu sterowania odbiornikami. W przypadku wentylatorów należy rozróżnić sterowanie stycznikiem lub falownikiem od zasilania silnika wentylatora.
Sposób uruchomienia
Uruchomienie oddymiania może nastąpić po zadziałaniu podłączonej czujki, użyciu ręcznego przycisku oddymiania albo otrzymaniu sygnału z centrali sygnalizacji pożarowej. Dzięki temu AFG-4000 może pracować autonomicznie lub współpracować z SSP. centrale oddymiania w sklepie afg.poznan.pl
Linie oddymiania i grupy przewietrzania
Modułowa konstrukcja umożliwia dopasowanie centrali do podziału instalacji. Linia oddymiania i grupa przewietrzania nie oznaczają tego samego. Linia odpowiada za sterowanie alarmowe, a grupa pozwala wydzielić sterowanie urządzeniami podczas codziennego przewietrzania.
Jak czytać oznaczenia?
Przykładowo oznaczenie 1L2G wskazuje jedną linię oddymiania oraz dwie grupy przewietrzania. Taki układ umożliwia oddzielne sterowanie przewietrzaniem dwóch grup okien przy przyporządkowaniu ich do wspólnej linii oddymiania. Wariant 2L2G obejmuje dwie linie oddymiania i dwie grupy przewietrzania.
Dobór centrali nie powinien więc ograniczać się do zsumowania prądów napędów. Trzeba również ustalić podział odbiorników na wyjścia, dopuszczalne obciążenie każdego wyjścia oraz wymaganą kolejność działania urządzeń.
Moduły AFG-4000 i ich zadania
Poszczególne moduły odpowiadają za określone funkcje centrali. Rozbudowa wymaga dopasowania ich wersji napięciowej, zasilania i konfiguracji do konkretnego wykonania urządzenia.
| Moduł | Funkcja |
|---|---|

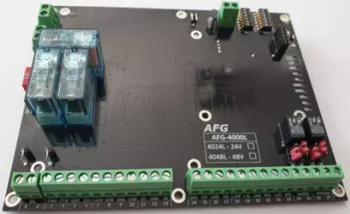

| AFG-4000L | Podstawowy moduł linii oddymiania i grupy przewietrzania. Obsługuje m.in. przycisk oddymiania, czujki oraz sygnał z SSP. |
| AFG-4000G | Rozszerza centralę o dodatkową grupę przewietrzania i wyjście do sterowania napędami. |
| AFG-4000P | Udostępnia dwa programowalne przekaźniki przełączne do sterowania dodatkowymi urządzeniami. |
| AFG-4000Z | Nadzoruje zasilanie oraz ładowanie akumulatorów i zasila moduły centrali. |
| AFG-4000MP | Przetwarza napięcie sieciowe na napięcie zasilające odpowiednie dla danej wersji centrali. |
| AFG-4000K | Umożliwia komunikację, sieciowanie central oraz współpracę z systemami nadrzędnymi. |
Sterowania dodatkowe
Moduł przekaźnikowy AFG-4000P znajduje zastosowanie tam, gdzie potrzebne są dodatkowe sterowania, np. trzymaczami drzwiowymi, kurtynami lub układami załączania wentylatorów. Pozwala ustawiać opóźnienie i czas wysterowania przekaźników.
Nie jest jednak obowiązkowym wyposażeniem każdej instalacji z napędem drzwi napowietrzających. Potrzeba jego zastosowania zależy od sposobu sterowania napędem, obecności dodatkowego ryglowania i wymaganej sekwencji działania.
Przekaźnik pomocniczy a moduł programowalny
Osobnym elementem jest AFG-P4-24VDC, czyli przekaźnik pomocniczy rozszerzający wyjście alarmu lub uszkodzenia o dodatkowe styki przełączne. Nie należy utożsamiać go z programowalnym modułem AFG-4000P.
AFG-4000K: komunikacja i nadzór nad centralami
Moduł komunikacyjny AFG-4000K umożliwia łączenie central serii AFG-4000 w sieć o topologii pierścieniowej. Służy również do monitorowania i obsługi serwisowej oraz integracji z systemami BMS i SCADA.
Interfejsy komunikacyjne
Dostępne funkcje obejmują komunikację Ethernet z wykorzystaniem Modbus TCP oraz połączenie Wi-Fi. Zakres wymiany danych i sterowań należy ustalić dla konkretnej konfiguracji centrali i systemu nadrzędnego.
AFG-4000K jest modułem komunikacyjnym. Nie zastępuje modułu zasilającego napędy ani układu synchronizującego ruch kilku siłowników.
RPO-02, przyciski przewietrzania i czujka CDW-04
Ręczny przycisk oddymiania RPO-02 służy do wywołania alarmu oddymiania. Sygnalizuje również stany instalacji, w tym alarm i uszkodzenie. Jego funkcja różni się od zadania przycisku przewietrzania, który służy do codziennego otwierania, zatrzymywania i zamykania okien lub klap.
Przewietrzanie i ochrona pogodowa
Do obsługi przewietrzania stosowane są odpowiednie wersje przycisków PP-24, PP-31 oraz przełączników kluczykowych PP-40. Wybór zależy od wymaganej obsługi i zgodności z konkretną centralą.
Czujka pogodowa CDW-04 umożliwia automatyczne zamknięcie otworów wykorzystywanych do przewietrzania w przypadku deszczu lub silnego wiatru. W centralach AFG-4000 obowiązuje hierarchia funkcji: oddymianie ma pierwszeństwo przed sygnałem pogodowym, a sygnał pogodowy przed przewietrzaniem. Ochrona przed opadami nie może zatem zablokować alarmowego otwarcia przewidzianego w konfiguracji oddymiania.
CP-4024 do codziennego przewietrzania
Centrala CP-4024 służy do sterowania napędami okien i klap w instalacjach przewietrzania. Rodzina obejmuje wykonania dla napędów 24 V DC oraz 230 V AC, z różną liczbą grup i obciążalnością wyjść.
Takie rozwiązanie pozwala sterować naturalną wymianą powietrza w pomieszczeniach. Przy zamawianiu trzeba wskazać pełne oznaczenie wariantu, ponieważ sama nazwa CP-4024 nie określa jednoznacznie napięcia wyjściowego ani liczby obsługiwanych grup.
Centrali przewietrzania nie należy traktować jako zamiennika centrali oddymiania. Podobna funkcja otwierania okien nie oznacza identycznego przeznaczenia urządzeń. afg.poznan.pl
AFG-ZSP do zasilania i sterowania urządzeniami przeciwpożarowymi
AFG-ZSP obejmuje rozwiązania przeznaczone do zasilania i sterowania urządzeniami przeciwpożarowymi, w tym instalacjami wentylacji oddymiającej oraz napowietrzającej. Ich wyposażenie i moc dobiera się do projektu.
W zależności od wykonania układ może obsługiwać wentylatory, klapy, kurtyny dymowe lub bramy przeciwpożarowe. Dostępne są różne sposoby rozruchu wentylatorów, w tym bezpośredni i z wykorzystaniem przetwornicy częstotliwości.
Szczególnego sprawdzenia wymaga zakres zasilania rezerwowego. Podtrzymanie pracy obwodów sterowania nie oznacza automatycznie podtrzymania silnika wentylatora. W dokumentacji AFG-ZSP występują zarówno konfiguracje z podtrzymaniem określonych odbiorników, jak i wykonania wymagające zapewnienia odpowiedniego zasilania po stronie obiektu. afg.poznan.pl
AFG-3 do sterowania zamknięciami przeciwpożarowymi
W grupie urządzeń do odcięć ogniowych znajduje się centrala AFG-3. Zasila urządzenia wykonawcze napięciem 24 V DC, m.in. elektromagnesy i elektrozaczepy stosowane w układach sterowania zamknięciami.
Jest to inna funkcja niż sterowanie otwarciem klapy oddymiającej. Dobór urządzenia powinien uwzględniać sposób działania drzwi lub bramy, rodzaj elementu wykonawczego i wymaganą reakcję na sygnał pożarowy. afg.poznan.pl
Jak przygotować dane do doboru urządzeń AFG?
Do prawidłowego doboru potrzebne są przede wszystkim: liczba i modele napędów, ich napięcie zasilania i pobór prądu, podział na linie oddymiania i grupy przewietrzania oraz wymagane sygnały wejściowe i wyjściowe. Należy również określić obecność zamków, trzymaczy i innych urządzeń wymagających dodatkowego sterowania.
W instalacjach 24 V DC istotne są długości tras kablowych i spadki napięcia. Nawet wystarczająca obciążalność centrali nie zapewni poprawnej pracy napędów, jeżeli napięcie na końcu przewodu będzie poza ich dopuszczalnym zakresem.
FUMARO wspiera dobór central i urządzeń współpracujących na podstawie dokumentacji instalacji. Przekazanie schematu, zestawienia napędów i opisu wymaganych sterowań pozwala ustalić konfigurację odpowiadającą rzeczywistym potrzebom obiektu.
