Kurtyna pożarowa COOPERS FIREMaster A1 Horizontal SIMPLEX
COOPERS FireMaster® A1 NVS™ Horizontal Simplex™
FireMaster® A1 NVS™ Horizontal Simplex™ to aktywna kurtyna pożarowa do poziomego wydzielania przestrzeni. Rozwiązanie jest przeznaczone do zabezpieczania otworów wielokondygnacyjnych, atriów, świetlików i klatek schodowych tam, gdzie potrzebna jest pozioma bariera pożarowa bez widocznych podpór w świetle otworu.
Pozioma bariera pożarowa do atriów i otworów stropowych
System jest przeznaczony do obiektów, w których klasyczne wydzielenie pionowe nie daje właściwej ochrony otwartych przestrzeni wielokondygnacyjnych.
Opis systemu
Poziome wydzielanie przestrzeni
FireMaster® A1 NVS™ Horizontal Simplex™ tworzy praktycznie ciągłą barierę w płaszczyźnie poziomej i ogranicza rozprzestrzenianie ognia oraz dymu pomiędzy kondygnacjami.
Praca nad otworem
W przeciwieństwie do klasycznych kurtyn pionowych system pracuje nad otworem, dzięki czemu nadaje się do atriów, świetlików i otwartych stref komunikacyjnych.
Konstrukcja kurtyny
Rozwiązanie opiera się na tkaninie ogniochronnej EFP™ A1 nawijanej na stalowy wał, napędzanej silnikiem 24 V DC i zamkniętej w stalowej obudowie o grubości 1,2 mm.
Układ NVS
Krawędzie kurtyny pracują w prowadzeniu bocznym, a sam system umożliwia uzyskanie ochrony bez widocznych podpór w pustce atrium lub w świetle otworu.
Zastosowanie

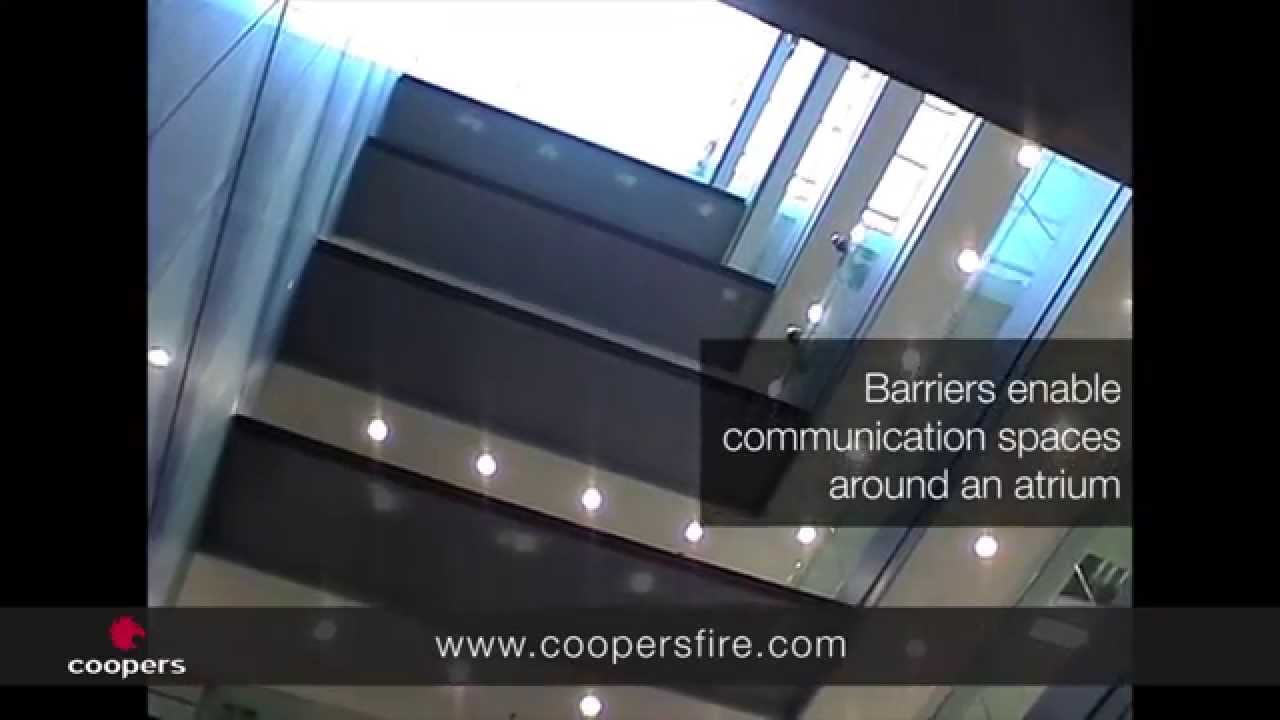

Atria i otwarte hole
Kurtyna wydziela przestrzenie wielokondygnacyjne przy zachowaniu otwartego charakteru wnętrza.
Klatki schodowe
Ogranicza rozprzestrzenianie ognia i dymu w pionowych ciągach komunikacyjnych, gdzie potrzebna jest przegroda pozioma.
Świetliki i otwory stropowe
System zabezpiecza otwory poziome tam, gdzie nie ma miejsca na stałą przegrodę lub klasyczne wydzielenie pionowe.
Rozwiązanie dla otwartych przestrzeni
Jedna pozioma kurtyna może zastąpić bardziej rozbudowane układy oparte na pionowych przegrodach na wielu kondygnacjach.
Najważniejsze cechy techniczne
Przejście do pozycji pożarowej
Kurtyna przechodzi do położenia pożarowego po sygnale alarmowym, awarii zasilania lub awarii systemowej.
Regulowana prędkość
Ruch do pozycji roboczej odbywa się z regulowaną prędkością od 0,06 m/s do 0,15 m/s dzięki funkcji VarioSpeed™.
Napęd i utrzymanie pozycji
W stanie normalnym silnik 24 V DC z hamulcem elektromagnetycznym utrzymuje kurtynę w pozycji otwartej.
Zasilanie awaryjne
Przy zaniku zasilania podstawowego system nominalnie utrzymuje pozycję otwartą przez około 30 minut, a następnie przechodzi do położenia pożarowego.
Parametry podstawowe
| Parametr | Wartość | Znaczenie praktyczne |
|---|---|---|
| Typ systemu | Aktywna kurtyna pożarowa pozioma | Do wydzielania przestrzeni w płaszczyźnie poziomej |
| Model | FireMaster® A1 NVS™ Horizontal Simplex™ | Wersja pozioma z układem bez widocznych podpór |
| Klasyfikacja | E120 EW20 | 120 minut integralności i 20 minut ochrony przed promieniowaniem |
| Maksymalny wymiar | 7 m szerokości × 7 m długości | Podstawowy zakres certyfikowanego zastosowania |
| Napęd | Silnik 24 V DC z hamulcem elektromagnetycznym | Stabilne utrzymanie pozycji otwartej i kontrolowane przejście do FOP |
| Tryb bezpieczeństwa | Fail safe | Przejście do pozycji pożarowej po alarmie, awarii zasilania lub awarii systemu |
| Prędkość pracy | 0,06-0,15 m/s | Regulacja prędkości bez zmiany masy belki |
| Zasilanie awaryjne | Nominalnie 30 minut podtrzymania pozycji otwartej | Po tym czasie automatyczne przejście do pozycji pożarowej |
| Materiał kurtyny | EFP™ A1 | Tkanina zbrojona drutem nierdzewnym i włóknem szklanym |
| Obudowa | Stalowa, 1,2 mm | Zabudowa wału i napędu |
| Odporność na ciśnienie | Co najmniej 20 Pa | Stabilna praca krawędzi w prowadzeniu bocznym |
| Trwałość samozamykania | 500 + 10 cykli | Parametr ważny dla eksploatacji i odbiorów |
Układ sterowania i zasilania
| Element | Wartość | Uwagi |
|---|---|---|
| Zasilanie podstawowe | 220-240 V AC, 50/60 Hz | Dedykowane zasilanie przez rozłącznik wielobiegunowy |
| Układ napędowy | Silniki Coopers Fire 24 V DC | Napęd roboczy kurtyny |
| Akumulatory | 2 × 12 V 12 Ah | Zasilanie awaryjne |
| Sygnał alarmowy | Styki bezpotencjałowe NC, otwierane przy aktywacji | Współpraca z instalacją alarmową |
| Testowanie | Panel ZCP na froncie PSU | Lokalna obsługa i diagnostyka |
| Wymiary panelu sterowania | 400 × 500 × 210 mm | Obudowa HZ-CG |
Przy doborze poziomej kurtyny trzeba uwzględnić nie tylko klasę ogniową i wymiar otworu, ale również geometrię pustki, sposób zabudowy skrzynki, współpracę z instalacją alarmową i wymagania dla zasilania awaryjnego.
Dobór kurtyny do obiektu
FireMaster® A1 NVS™ Horizontal Simplex™ jest rozwiązaniem do obiektów, w których klasyczne wydzielenie pionowe nie zapewnia właściwej ochrony otwartych przestrzeni wielokondygnacyjnych. To produkt do świadomie zaprojektowanych układów poziomego wydzielenia pożarowego, a nie uniwersalny zamiennik każdej przegrody.
Dokumenty do pobrania
Materiały techniczne i formalne dla kurtyny pożarowej COOPERS FireMaster® A1 NVS™ Horizontal Simplex™.
