KS4 DrehVolution – napęd łańcuchowy
Drehvolution – zintegrowany zestaw do rozwiernych okien oddymiających
Zastosowanie i funkcja zestawu
Drehvolution Set to specjalistyczne rozwiązanie montażowe oparte na siłowniku łańcuchowym KS4 24V DC, przeznaczone do okien rozwiernych otwieranych do wewnątrz. System umożliwia pełne, bezpieczne i kontrolowane otwieranie skrzydła pod kątem ~70° w celu:
skutecznego oddymiania grawitacyjnego (NSHEV),
codziennej naturalnej wentylacji,
współpracy z napędem ryglującym FVUB – wymaganym w tego typu aplikacjach.

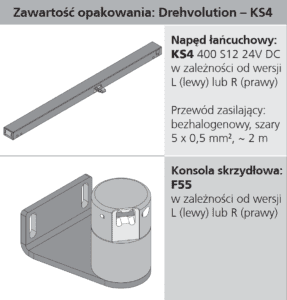

Komponenty zestawu
Zestaw Drehvolution zawiera:
Napęd łańcuchowy KS4 S12 24V DC (wersja prawa – Set 1 / lewa – Set 2),
Konsolę skrzydłową F55R lub F55L z mechanizmem obrotowym i sprężyną,
Przewód zasilający 5 x 0,5 mm², bezhalogenowy, długość ~2 m.
| Wysuw | Długość napędu | Wersja | Kolor | Numer produktu |
|---|---|---|---|---|
| 350 mm | 551 mm | Set 1 (KS4 R + F55R) | E6/C-0 | 522035 |
| 350 mm | 551 mm | Set 2 (KS4 L + F55L) | E6/C-0 | 520035 |
Parametry montażowe Drehvolution
| Parametr | Wartość |
|---|---|
| Wysuw łańcucha | 350 mm |
| Kąt otwarcia skrzydła | ~70° |
| Minimalna przestrzeń montażowa (rama) | 26 mm |
| FAB – szerokość skrzydła | 550–1000 mm |
| FAH – wysokość skrzydła | do 2000 mm |
| Zalecenia montażowe | 1 zestaw dla FAH < 1200 mm, 2 zestawy powyżej |
| Wymagany napęd ryglujący | np. FVUB (obowiązkowo) |
🔹 Dla skrzydeł < 800 mm lub FAH < 1200 mm → stosujemy 1 zestaw (Set 1 lub Set 2)
🔹 Dla skrzydeł > 800 mm lub FAH > 1200 mm → stosujemy 2 zestawy (Set 1 + Set 2 w pracy synchronicznej)
⚠️ Wymagany jest stabilny profil okna i dodatkowy napęd ryglujący – np. FVUB.
Montaż – istotne uwagi
KS4 mocujemy do ramy okna przy pomocy śrub M4.
Konsolę F55 mocujemy do skrzydła za pomocą nitonakrętek i śrub M5.
Łańcuch wsuwamy do konsoli i zabezpieczamy śrubą M3 (imbus SW 2,5).
Następnie obracamy konsolę F55 o ok. 135° – sprężyna wewnątrz napina mechanizm i wspomaga ruch.
✅ Napęd uruchamiamy zasilaczem testowym – łańcuch wysuwa się w całości, skrzydło uzyskuje pełne otwarcie.
Synchronizacja i opcje rozszerzeń
System umożliwia:
Synchronizację dwóch siłowników KS4 (np. przy większych skrzydłach) za pomocą modułów M-COM®,
Programowanie wysuwu z użyciem mikroprocesora S12,
Możliwość doboru specjalnej długości przewodu (3 m, 5 m, 10 m),
Lakierowanie napędów i konsol F55 w dowolnym kolorze RAL – wg indywidualnych zamówień.
Zastosowanie: okno rozwierne do wewnątrz (lewe)
Zastosowanie: okno rozwierne do wewnątrz (prawe)
DrehVolution SET 2:
Zestaw zawiera siłownik KS4 L i konsolę skrzydłową F55L
Zastosowanie: okno rozwierne do wewnątrz (lewe)
Zastosowanie: okno rozwierne do wewnątrz (prawe)
Przygotowanie do montażu:
- Ustalić miejsce montażu napędu KS4 i konsoli
skrzydłowej F55. - Wykonać otwory montażowe w określonych miejscach o właściwej średnicy (patrz wymiary poniżej).

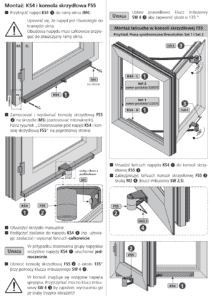

Instrukcja montażu:

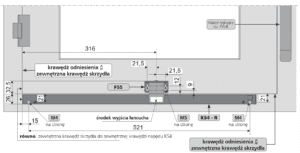

Otworowanie pod napęd KS4 i konsolę skrzydłową F55
