FTA 600 R – napęd ramieniowy
Siłownik drzwiowy FTA 600R S12 – napęd ramieniowy do napowietrzania
Zastosowanie i funkcja w systemach oddymiania: Siłownik FTA 600R S12 (AUMÜLLER) to napęd ramieniowy przeznaczony do otwierania drzwi używanych jako otwory wentylacyjne w systemach oddymiania grawitacyjnego. W razie pożaru drzwi te (np. klatki schodowej, korytarza czy przedsionka) otwierają się pod wpływem alarmu pożarowego, dostarczając powietrze kompensacyjne do stref zadymionych. Dzięki temu wypychanie dymu przez klapy oddymiające jest skuteczniejsze. FTA 600R S12 montuje się najczęściej nad drzwiami wyjść ewakuacyjnych – na klatkach schodowych, w korytarzach ewakuacyjnych, przedsionkach przeciwpożarowych czy pomieszczeniach technicznych. Wersja z krótkim ramieniem dedykowana jest do wąskich skrzydeł biernych w drzwiach dwuskrzydłowych.
- Kluczowe lokalizacje montażu: klatki schodowe, korytarze ewakuacyjne, przedsionki przeciwpożarowe, pom. techniczne.

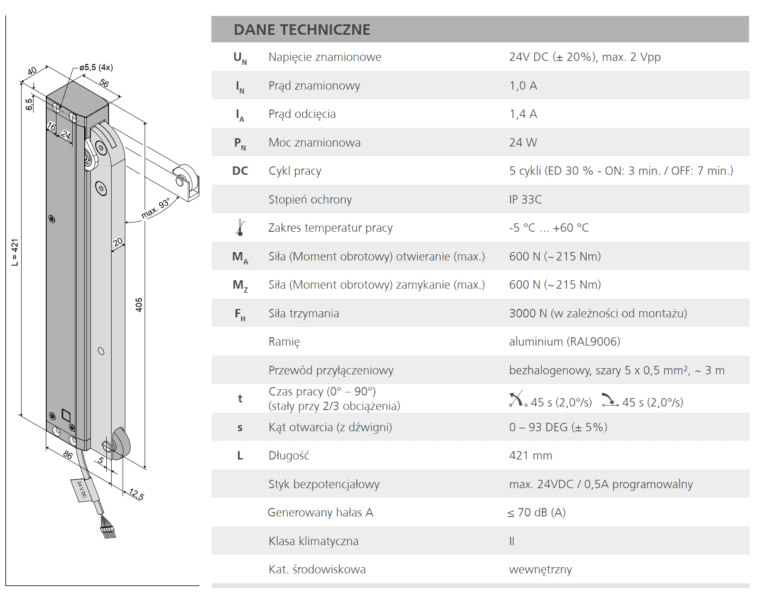

Budowa i dane techniczne
Siłownik FTA 600R S12 ma metalową obudowę z eleganckim wykończeniem RAL 9006. W środku znajduje się silnik napędowy i mechanizm ramieniowy z rolką dociskową. Przewód zasilający (5×0,5 mm², ~3 m) zakończony jest hermetyczną wtyczką, co ułatwia podłączenie.
Urządzenie generuje niski poziom hałasu (≤70 dB(A)). Konfigurację otwarcia (kąt, czas, opóźnienie) można zaprogramować bez dodatkowych akcesoriów. Dzięki zwartej konstrukcji i opcjonalnemu krótkiego ramieniu siłownik sprawdza się również tam, gdzie ograniczona jest przestrzeń montażowa
| Napięcie znamionowe | 24 V DC |
|---|---|
| Zakres napięcia | 19–28 V DC |
| Prąd znamionowy | 1,0 A |
| Prąd odcięcia | 1,4 A |
| Moc znamionowa | 24 W |
| Cykl pracy | ED 30% — 5 cykli; ON 3 min / OFF 7 min |
| Stopień ochrony | IP33C |
| Temperatura pracy | od -5°C do +60°C |
| Moment obrotowy | maks. 215 Nm |
| Siła | około 600 N |
| Siła ciągnięcia | 3000 N, zależnie od wariantu montażu |
| Czas pracy 0°–90° | około 45 s |
| Prędkość otwierania | około 2,0°/s |
| Kąt otwarcia | 0°–93° (±5%) |
| Poziom hałasu | ≤ 70 dB(A) |
| Klasa klimatyczna | II |
| Zastosowanie | Naturalna wentylacja i SHEV, w tym drzwi napowietrzające. |
| Numer produktu | 3100524144 |
| Akcesorium podstawowe | Konsola ramowa K88, nr 524156 |
| Typ urządzenia | Siłownik ramieniowy do drzwi napowietrzających, wersja FTA600 R S12, zasilanie 24 V DC. |
|---|---|

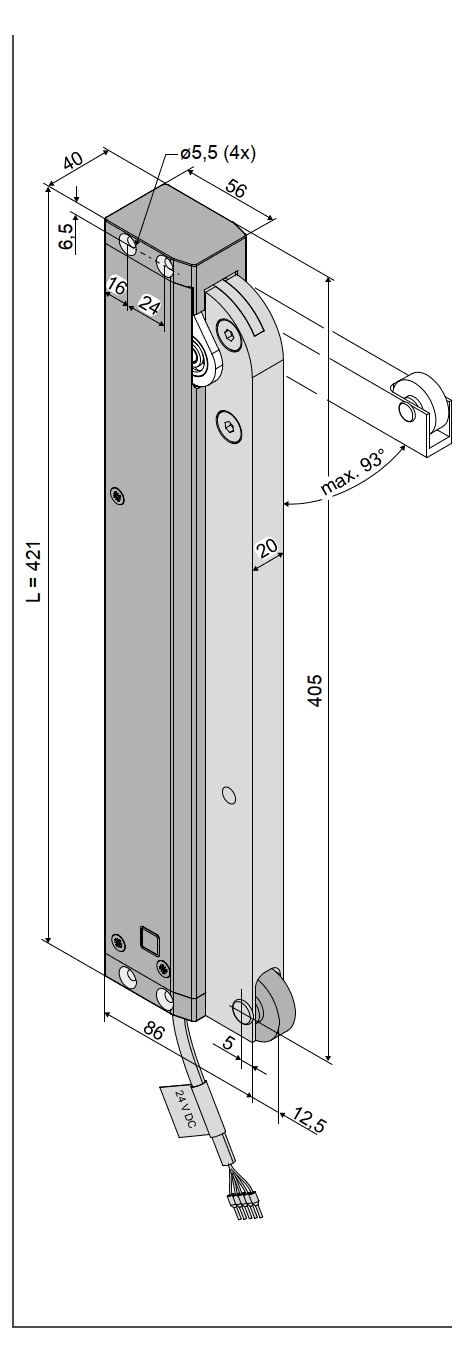

| Obudowa | Kompaktowa obudowa do montażu nad drzwiami; długość korpusu 421 mm. |
| Ramię | Ramię aluminiowe, wykończenie RAL 9006. |
| Mechanizm pracy | Napęd ramieniowy przeznaczony do otwierania drzwi do kąta do 93°. |
| Zabezpieczenie napędu | Elektroniczny wyłącznik przeciążeniowy S12. |
| Przewód przyłączeniowy | Bezhalogenowy 5 × 0,5 mm², długość około 3 m, zakończony wtyczką. |
| Wyjście sygnałowe | Programowalny styk bezpotencjałowy, maks. 24 V DC / 0,5 A. |
| Funkcje dodatkowe | funkcje programowalne sterowanie elektrozamkiem synchronizacja M-COM |
Zgodność z normami i certyfikacja
Siłownik FTA 600R S12 został zaprojektowany zgodnie z wymogami norm PN‑EN 12101‑2 (grawitacyjne systemy odprowadzania dymu i ciepła) oraz PN‑EN 60335‑2‑103 (bezpieczeństwo napędów drzwi). Posiada Świadectwo Dopuszczenia CNBOP‑PIB (polskiego centrum badawczego) potwierdzające dopuszczenie do stosowania w systemach oddymiania w Polsce. Oznacza to, że urządzenie przeszło testy pożarowe (m.in. utrzymanie parametrów przy 300 °C przez 30 minut i otwarcie w ciągu 60 s) zgodnie z przepisami. Takie certyfikacje gwarantują niezawodność i dopuszczenie do obiektów, w których prawa budowlanego wymaga systemu napowietrzania (kompensacyjnego dopływu powietrza) w przypadku pożaru.
| Zakres | Potwierdzenie w dokumentacji | Znaczenie praktyczne |
|---|---|---|
| CNBOP-PIB | W instrukcji wskazano: CNBOP-PIB certyfikat | To kluczowa informacja dla wyrobu stosowanego w systemach oddymiania i napowietrzania. Na stronie produktu warto pokazać ten status, ale bez rozszerzania zakresu ponad treść dokumentacji. |
| Świadectwo dopuszczenia | W instrukcji występuje oznaczenie ŚD 3080/2017 | To odniesienie formalne należy prezentować wprost, bez dopisywania własnej interpretacji zakresu obowiązywania lub klas zastosowania. |
| Zastosowanie | Naturalna wentylacja, SHEV; drzwi napowietrzające | Opis techniczny powinien jednoznacznie wiązać napęd z drzwiami napowietrzającymi w układach oddymiania, a nie z automatyką drzwiową ogólnego przeznaczenia. |
| Parametry elektryczne | 24 V DC, 19–28 V DC, 24 W, IP33C | Te dane należy zestawiać z centralą oddymiania, sposobem sterowania i warunkami zabudowy w obiekcie. |
| Warunki poprawnego doboru | Montaż zależny od kierunku otwierania drzwi i wariantu konsoli | Zgodność użytkowa całego rozwiązania zależy od właściwego montażu, geometrii drzwi, kąta otwarcia i współpracy z osprzętem, w tym elektrozamkiem. |

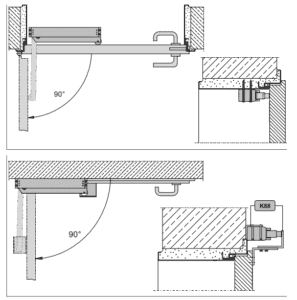

Montaż i eksploatacja
Siłownik FTA 600R S12 umożliwia elastyczny montaż na ramie lub ościeżnicy drzwi, zarówno po stronie zawiasów, jak i przeciwnej. Może pracować na drzwiach otwierających się do wewnątrz i na zewnątrz. Kompaktowa konstrukcja pozwala instalować urządzenie także na wąskich skrzydłach, a dzięki wersji z krótkim ramieniem – na biernych skrzydłach dwuskrzydłowych. Montaż jest prosty dzięki otworom montażowym w obudowie i fabrycznie zakończonym przewodom. Krótkie opóźnienie startu (do 10 s) oraz regulowany czas i kąt otwarcia programuje się bez użycia dodatkowych narzędzi czy modułów serwisowych.
- drzwi jedno- i dwuskrzydłowe napowietrzające,
- montaż po stronie zawiasów lub po stronie przeciwnej do zawiasów,
- drzwi otwierane do wewnątrz oraz na zewnątrz,
- wariant z krótkim ramieniem do wybranych układów montażowych.
- kierunek otwierania skrzydła,
- dobór właściwego wariantu mocowania,
- wymagany kąt otwarcia drzwi,
- przestrzeń pracy ramienia i kolizje z ościeżnicą.
Cechy i zalety FTA 600R S12
Siłownik oferuje bogaty zestaw zintegrowanych funkcji, które upraszczają instalację i obsługę:
- Programowalne czasy opóźnienia i otwarcia, umożliwiające precyzyjne dopasowanie działania do wymagań obiektu.
- Wbudowany przekaźnik bezpotencjałowy, który można wykorzystać jako sygnał zwrotny dla centrali lub do sterowania elektrozaczepem/zamkiem.
- Elektroniczny wyłącznik przeciążeniowy (S12) zabezpiecza mechanizm przed uszkodzeniem w przypadku blokady ruchu.
- Fabrycznie zakończony przewód z hermetyczną wtyczką o długości 3 m umożliwia szybkie podłączenie do zasilania.
- Konfiguracja bez konieczności stosowania narzędzi serwisowych – wszystkie ustawienia dokonuje się bez odkręcania obudowy.
Dzięki tym cechom siłownik eliminuje potrzebę dodatkowych modułów czy interfejsów i zmniejsza ryzyko błędów montażowych. Umożliwia to szybszą i pewniejszą realizację instalacji oddymiania.
Podsumowanie
Na tle innych siłowników drzwiowych stosowanych do napowietrzania FTA600 R S12 wypada jako rozwiązanie technicznie zrównoważone. Łączy wysoki moment obrotowy 215 Nm, kąt otwarcia do 93°, programowalne funkcje pracy oraz możliwość współpracy z elektrozamkiem i centralą oddymiania. W porównaniu z modelem BS nie oferuje tak dużego kąta otwarcia, ale zapewnia wyraźnie uporządkowany profil zastosowania w drzwiach napowietrzających. Z kolei względem DDS 54/500 ustępuje pod względem deklarowanej siły pchania, natomiast pozostaje bardzo mocnym wyborem tam, gdzie liczy się zwarta konstrukcja, funkcje programowalne i zgodność z wymaganiami stawianymi napędom w systemach SHEV. W praktyce o doborze powinny decydować nie pojedyncze liczby w tabeli, lecz geometria drzwi, wymagany kąt otwarcia, sposób montażu, współpraca z elektrozamkiem i kompletna logika pracy całego układu.
