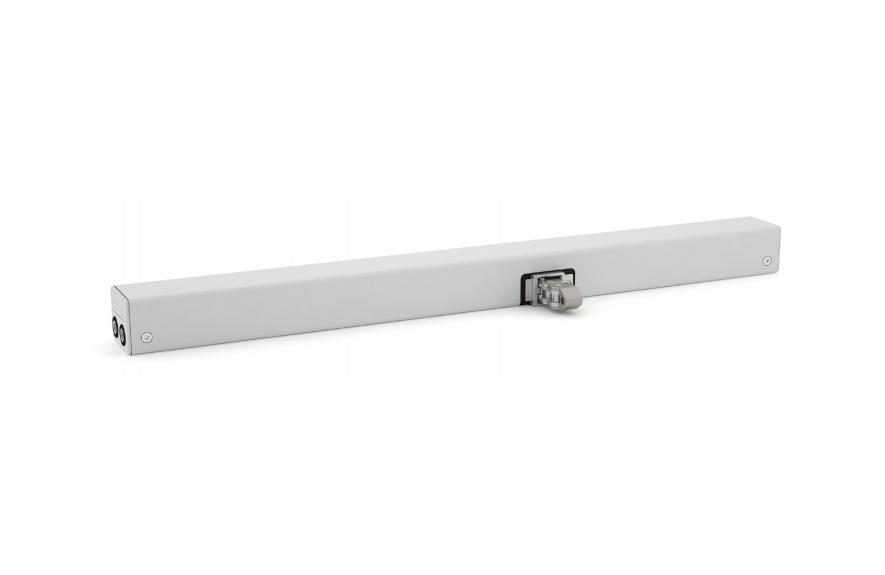

Napędy CDC-0252-1-ACB (24 V DC) oraz CDC-0252-5-ACB (230 V AC) to nowoczesne, synchroniczne napędy łańcuchowe do otwierania i zamykania okien oddymiających zgodnych z EN 12101-2, codziennego przewietrzania, klap i okien fasadowych oraz połaciowych, a także do zastosowania wewnętrznego w systemach RWA i BMS. Oba warianty mogą być używane z różnymi typami łańcuchów, a konfiguracja pozwala na synchronizację do 3 napędów.
Precyzyjny napęd z elektroniką BSY+
Napędy CDC łączą cichą pracę wentylacyjną, szybkie otwarcie w trybie RWA oraz możliwość komunikacji z centralami D+H i systemami zarządzania budynkiem.
Kluczowe cechy i funkcje
Interfejs ACB
Zintegrowany interfejs ACB oparty o Modbus RTU umożliwia podłączenie do central D+H i systemów zarządzania budynkiem.
Elektronika BSY+
Układ BSY+ pozwala na synchroniczną pracę do 3 napędów z kompensacją siły i pozycji.
Cichy tryb wentylacyjny
W trybie codziennej wentylacji napęd pracuje z obniżoną prędkością, co poprawia komfort użytkownika.
RWA High Speed
W trybie alarmowym napęd realizuje szybkie otwarcie, a aktywna ochrona krawędzi zamykającej cofa napęd po wykryciu przeszkody.
Odciążenie uszczelki
Po zamknięciu realizowany jest minimalny suw powrotny 0,2 mm, który zmniejsza trwałe obciążenie uszczelnienia.
Montaż wewnątrz profilu
Kompaktowe wymiary umożliwiają pełną integrację napędu z oknem oraz zastosowanie w zabudowie wewnętrznej.
Parametry techniczne
| Parametr | CDC-0252-1-ACB (24 V DC) | CDC-0252-5-ACB (230 V AC) |
|---|---|---|
| Zasilanie | 24 V DC ±15% | 230 V AC +10/-15%, 50 Hz |
| Siła pchania / ciągnięcia | 250 N | 250 N |
| Siła blokująca | 1500 N | 1500 N |
| Dostępne wysuwy | 350 / 500 / 600 / 800 mm | 350 / 500 / 600 / 800 mm |
| Prędkość otwierania – wentylacja | 6,7 mm/s | 6,7 mm/s |
| Prędkość otwierania – RWA | Do 15 mm/s | Do 15 mm/s |
| Zakres temperatur | -25°C do +55°C | -5°C do +75°C |
| Stopień ochrony | IP32 | IP32 |
| Poziom hałasu | ≤ 35 dB(A) | ≤ 35 dB(A) |
| Długość przewodu | 2,5 m, silikon | 2,5 m, silikon |
| Żywotność | > 20 000 cykli | > 20 000 cykli |
| Interfejs | ACB / Modbus RTU | ACB / Modbus RTU |
Napędy CDC są przeznaczone wyłącznie do montażu wewnętrznego i wymagają stosowania zgodnie ze schematami połączeń oraz dedykowanymi zestawami montażowymi.
Warianty wykonania
Wersje prawe i lewe
Dostępne są warianty prawe i lewe, oznaczane między innymi jako M1-R, M2-R i S1-L.
Z zasilaczem lub bez
Napędy mogą być zamawiane z zasilaczem lub bez, gdzie oznaczenie ON wskazuje wariant bez zasilacza.
Łańcuchy SBD / SBU
Układ jest kompatybilny z łańcuchami SBD i SBU do zastosowań specjalnych, na przykład w oknach trapezowych i łukowych.
Kolory RAL
Możliwe jest zamówienie wykonania w dowolnym kolorze z palety RAL.
| Typ | Nr art. | Wysuw | Wymiar A | Wymiar B | Waga |
|---|---|---|---|---|---|
| CDC-0252-0350-5-ACB M1-R | 26.105.05 | 350 mm | 545 mm | 242 mm | 1,30 kg |
| CDC-0252-0500-5-ACB M1-R | 26.105.55 | 500 mm | 625 mm | 322 mm | 1,40 kg |
| CDC-0252-0600-5-ACB M1-R | 26.106.05 | 600 mm | 670 mm | 367 mm | 1,50 kg |
| CDC-0252-0800-5-ACB M1-R | 26.107.05 | 800 mm | 775 mm | 472 mm | 1,80 kg |
Montaż i zestawy konsol
Montaż wewnątrz profilu
Napędy są zgodne z zestawami konsol przeznaczonymi do montażu wewnątrz profilu okiennego.
Montaż na skrzydle lub ramie
Dostępne są również rozwiązania dla montażu na skrzydle i na ramie, zależnie od systemu okiennego.
Systemy profili
Zestawy montażowe przewidziano między innymi dla systemów Schüco, Aluprof, Wicona, Sapa i Hueck.
Uwagi montażowe
Nie wolno podłączać napędów bezpośrednio do sieci. Przy łańcuchach SBD i SBU konieczne jest dopasowanie geometrii skrzydła, a synchronizacja 2-3 napędów odbywa się z pełną kontrolą siły i pozycji przez SCS.
Konsole są certyfikowane wg EN 12101-2 i należy je zamawiać osobno. Dostępne są także uniwersalne zestawy dla okien otwieranych na zewnątrz i do wewnątrz.
Wnioski użytkowe
CDC to kompaktowy napęd łańcuchowy D+H do zastosowań oddymiających, wentylacyjnych i integracji z automatyką budynkową. Największe znaczenie przy doborze mają wersja zasilania, wymagany wysuw, potrzeba synchronizacji kilku napędów oraz zgodność z odpowiednim zestawem konsol dla danego systemu okiennego.
