Okno oddymiające
Okno oddymiające – czym jest i kiedy można je stosować

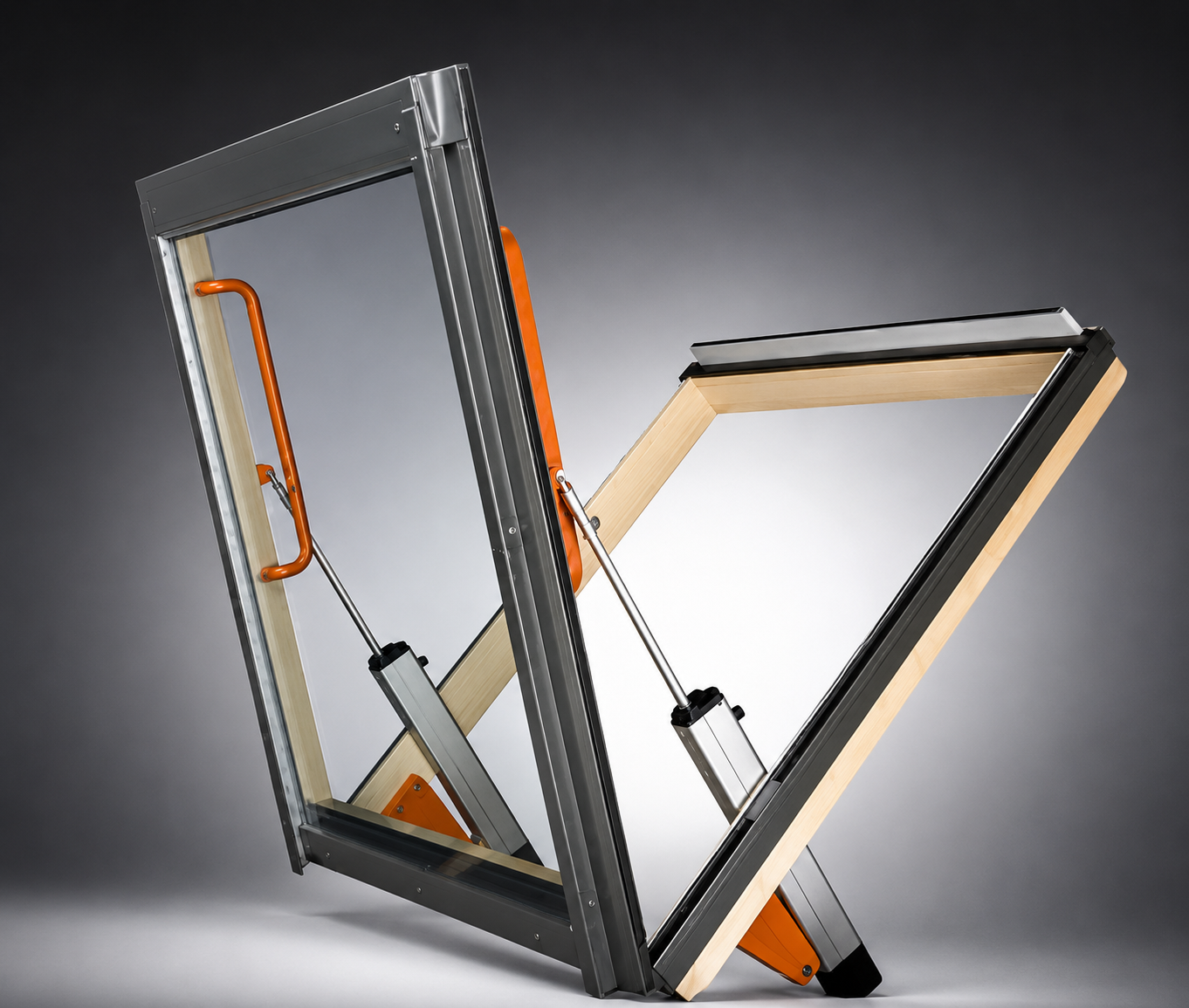

Okno oddymiające, często wyszukiwane również jako okno oddymiania, jest elementem systemu grawitacyjnego odprowadzania dymu i ciepła. Jego zadaniem nie jest zwykłe przewietrzanie budynku, lecz samoczynne otwarcie w warunkach pożaru i utworzenie otworu, przez który dym oraz gorące gazy pożarowe mogą zostać odprowadzone na zewnątrz.
W języku technicznym ważne jest rozróżnienie miejsca montażu. Urządzenie zamontowane w dachu jest traktowane jako klapa dymowa. Urządzenie zamontowane w ścianie zewnętrznej może być ściennym urządzeniem oddymiającym. W praktyce handlowej oba rozwiązania bywają określane jako okna oddymiające, ale dla projektu, odbioru i dokumentacji decydujące są klasyfikacja wyrobu, powierzchnia czynna oddymiania oraz zgodność z właściwą normą.
Zwykłe okno z siłownikiem to nie zawsze okno oddymiające
Najczęstszy błąd polega na założeniu, że każde okno można doposażyć w napęd elektryczny i wykorzystać jako element oddymiania. To założenie jest nieprawidłowe. W systemie oddymiania liczy się kompletne urządzenie, jego sposób otwarcia, stabilność w pozycji pożarowej, powierzchnia czynna, dobór napędu, sterowanie i współpraca z pozostałymi elementami instalacji.
Okno przewietrzające może poprawiać komfort użytkowania budynku, ale nie zastępuje urządzenia oddymiającego, jeżeli nie spełnia wymagań przewidzianych dla systemów kontroli rozprzestrzeniania dymu i ciepła. Szczególnie istotna jest zgodność urządzenia z PN-EN 12101-2 oraz możliwość jednoznacznego określenia powierzchni czynnej oddymiania Acz.
Powierzchnia czynna oddymiania, a nie sam wymiar okna
Dobór okna oddymiającego nie powinien opierać się wyłącznie na wymiarze otworu w murze, wymiarze skrzydła lub powierzchni geometrycznej. W projekcie oddymiania kluczowa jest powierzchnia czynna oddymiania Acz, czyli parametr uwzględniający rzeczywistą skuteczność przepływu przez otwarte urządzenie.
To oznacza, że dwa okna o podobnym wymiarze mogą mieć różną skuteczność oddymiania. Wpływ mają między innymi: typ konstrukcji, kąt otwarcia, sposób wysunięcia skrzydła, opory przepływu, zabudowa w świetle otworu oraz geometria elewacji lub dachu. Dlatego dobór urządzenia na podstawie samego wymiaru 100 × 100 cm może prowadzić do błędnego wyniku.
Okno oddymiające na klatce schodowej
W budynkach niskich i średniowysokich aktualna PN-B-02877-4:2025-07 wskazuje dla ewakuacyjnych klatek schodowych stosowanie klap dymowych. Wymagana powierzchnia czynna oddymiania powinna wynosić co najmniej 5% największej powierzchni rzutu poziomego podłogi klatki schodowej z uwzględnieniem wszystkich kondygnacji, ale nie mniej niż 1,0 m².
W budynkach wysokich norma dopuszcza klapy dymowe lub ścienne urządzenia do grawitacyjnego odprowadzania dymu i ciepła. W takim przypadku wymagana powierzchnia czynna oddymiania wynosi co najmniej 7,5% największej powierzchni rzutu poziomego podłogi klatki schodowej, ale nie mniej niż 1,5 m².
To rozróżnienie ma znaczenie praktyczne. Jeżeli w projekcie pojawia się okno oddymiające w ścianie klatki schodowej, trzeba sprawdzić, czy przyjęte rozwiązanie odpowiada aktualnym zasadom projektowania dla danego rodzaju budynku i konkretnej przestrzeni.
Napowietrzanie jest częścią działania okna oddymiającego
Okno oddymiające nie działa samodzielnie w oderwaniu od napływu powietrza. Aby dym mógł zostać skutecznie odprowadzony, do chronionej przestrzeni musi napłynąć powietrze kompensacyjne. Może być dostarczane przez drzwi, okna, żaluzje, klapy napowietrzające lub układ nawiewu mechanicznego, zależnie od projektu i rodzaju budynku.
W klatkach schodowych budynków niskich i średniowysokich efektywna powierzchnia otworów napływu powietrza kompensacyjnego nie powinna być mniejsza od wymaganej powierzchni czynnej oddymiania. Przy układzie szeregowym otworów wymagania rosną, ponieważ każdy kolejny otwór w torze przepływu wprowadza dodatkowe opory.
W praktyce oznacza to, że nawet poprawnie dobrane okno oddymiające może nie spełnić swojej funkcji, jeżeli zabraknie prawidłowo otwieranego i drożnego otworu napowietrzającego.
Sterowanie oknem oddymiającym
Okno oddymiające powinno otworzyć się automatycznie po sygnale pożarowym oraz pozostać w pozycji wymaganej dla oddymiania. Sterowanie może odbywać się przez centralę sterującą oddymianiem, ręczne przyciski oddymiania, czujki dymu lub sygnał z systemu sygnalizacji pożarowej.
W układach z funkcją przewietrzania należy zachować pierwszeństwo funkcji pożarowej. Czujka deszczu, czujka wiatru lub przycisk przewietrzania nie mogą blokować otwarcia okna w scenariuszu pożarowym. To częsty problem w instalacjach, w których funkcja komfortowa została potraktowana na równi z funkcją bezpieczeństwa.
Siłownik do okna oddymiającego
Dobór siłownika powinien wynikać z konstrukcji okna, masy skrzydła, wymaganego skoku, kąta otwarcia, sposobu montażu i sił działających na skrzydło. Stosuje się między innymi napędy łańcuchowe, wrzecionowe, ramieniowe oraz elementy ryglujące. Sam typ siłownika nie przesądza o poprawności rozwiązania.
W instalacjach oddymiania ważne jest, aby napęd był dobrany do pracy w systemie pożarowym, a nie wyłącznie do codziennego otwierania okna. Zbyt słaby napęd, błędna konsola, niewłaściwy punkt mocowania lub brak ryglowania mogą spowodować, że skrzydło nie osiągnie wymaganej pozycji otwarcia.
Elementy kompletnego systemu
Okno oddymiające jest tylko jednym z elementów systemu. Do prawidłowego działania potrzebne są również centrala sterująca oddymianiem, zasilanie podstawowe i rezerwowe, przyciski oddymiania, elementy detekcji, okablowanie, urządzenia napowietrzające oraz oznakowanie i dostęp serwisowy.
Wymagania dla zestawów i elementów składowych obejmują między innymi zgodność klap dymowych i ściennych urządzeń oddymiających z EN 12101-2, zasilaczy z PN-EN 12101-10, a czujek dymu z PN-EN 54-7. Dla central sterowania oddymianiem, ręcznych przycisków oddymiania i siłowników elektromechanicznych istotne są również krajowe wymagania dotyczące wyrobów stosowanych w ochronie przeciwpożarowej.
Gdzie stosuje się okna oddymiające
Okna oddymiające stosuje się przede wszystkim w klatkach schodowych, szybach dźwigowych, częściach budynków wymagających grawitacyjnego odprowadzania dymu i ciepła oraz w wybranych rozwiązaniach fasadowych. Ich zastosowanie powinno wynikać z projektu ochrony przeciwpożarowej, scenariusza pożarowego i wymagań dla konkretnej przestrzeni.
W obiektach istniejących okno oddymiające bywa rozwiązaniem wybieranym tam, gdzie montaż typowej klapy dachowej jest utrudniony. Nie zwalnia to jednak z obowiązku potwierdzenia skuteczności układu, zapewnienia napowietrzania i zastosowania urządzeń dopuszczonych do pracy w systemie oddymiania.
Najpoważniejszym błędem jest dobór okna według powierzchni geometrycznej zamiast według powierzchni czynnej oddymiania. W efekcie urządzenie może wyglądać poprawnie na rysunku architektonicznym, ale nie zapewniać wymaganej skuteczności przepływu.
System grawitacyjny wymaga zarówno otworu oddymiającego w górnej części przestrzeni, jak i napływu powietrza w dolnej części. Zablokowane drzwi napowietrzające, brak automatycznego otwarcia lub zbyt mała powierzchnia efektywna mogą uniemożliwić prawidłowe działanie systemu.
Okno oddymiające powinno zadziałać zgodnie ze scenariuszem pożarowym, a sygnały z systemu sygnalizacji pożaru, ręcznych przycisków oddymiania i centrali sterującej muszą być logicznie spójne. Brak tej spójności często wychodzi dopiero podczas prób odbiorowych.
Przed doborem urządzenia należy sprawdzić miejsce na pełny ruch skrzydła, możliwość montażu napędu, dostęp serwisowy oraz ryzyko zastawienia otworów napowietrzających wyposażeniem budynku.
Co sprawdzić przed zamówieniem okna oddymiającego
Przed doborem urządzenia należy ustalić rodzaj przestrzeni, wymaganą powierzchnię czynną oddymiania, sposób napływu powietrza kompensacyjnego, miejsce montażu, wymagany kąt otwarcia, typ napędu i sposób sterowania. Dopiero po tych ustaleniach można dobrać konkretny wymiar i konfigurację okna.
Warto również sprawdzić, czy przewidziano miejsce na pełny ruch skrzydła, czy napęd nie koliduje z konstrukcją budynku, czy istnieje dostęp serwisowy oraz czy otwory napowietrzające nie zostaną zastawione wyposażeniem. Te kwestie są proste do rozwiązania na etapie projektu, ale kosztowne po wykonaniu elewacji lub klatki schodowej.
Odbiór i eksploatacja
Podczas odbioru systemu należy sprawdzić nie tylko samo otwarcie okna. Istotne są również czas uruchomienia, działanie przycisków oddymiania, reakcja na sygnał pożarowy, otwarcie urządzeń napowietrzających, sygnalizacja stanów, stan zasilania rezerwowego oraz brak kolizji mechanicznych.
W eksploatacji konieczne są okresowe próby działania. Okno oddymiające jest urządzeniem bezpieczeństwa, więc nie może być traktowane jak zwykłe okno fasadowe. Zaniechanie przeglądów, odłączenie akumulatorów, uszkodzone przewody, zablokowane skrzydło lub dezaktywowane przyciski oddymiania powodują realną utratę funkcji systemu.
Okno oddymiające w praktyce projektowej
Dobrze dobrane okno oddymiające łączy trzy obszary: właściwy wyrób, poprawne obliczenia i prawidłowe sterowanie. Pominięcie któregokolwiek z nich powoduje, że system może nie spełnić wymagań przy odbiorze lub nie zadziałać skutecznie w warunkach pożaru.
FUMARO dobiera okna oddymiające, napędy, centrale sterujące, przyciski oddymiania i elementy napowietrzania jako współpracujący układ. Przy modernizacjach i nowych inwestycjach kluczowe jest sprawdzenie, czy dobrane urządzenie odpowiada wymaganej powierzchni czynnej, miejscu montażu i scenariuszowi pożarowemu.
