KS4 – napęd łańcuchowy
Siłowniki łańcuchowe KS4 S12 24V DC — analiza techniczna i zastosowanie
Przeznaczenie i obszar zastosowania
Siłowniki KS4 S12 24V DC firmy AUMÜLLER są dedykowane do automatyzacji otwierania i zamykania okien w systemach:
oddymiania grawitacyjnego (NSHEV zgodnie z EN 12101-2),
naturalnej wentylacji (również w funkcji codziennego przewietrzania).
Urządzenia te przeznaczone są do montażu na oknach dachowych i pionowych — zarówno rozwiernych, uchylnych, jak i odchylnych, otwieranych do wewnątrz lub na zewnątrz.
Parametry techniczne:
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 24 V DC (±20%), max. 2 Vpp |
| Prąd znamionowy | 0,9 A |
| Prąd odcięcia | 1,2 A |
| Moc nominalna | 22 W |
| Cykl pracy | 30% (3 min ON / 7 min OFF) |
| Stopień ochrony | IP32 |
| Zakres temperatur pracy | -5°C … +75°C |
| Siła ciągnięcia | 400 N |
| Siła pchania | tylko do wysuwu ≤ 600 mm |
| Siła trzymania | 1800 N |
| Maks. wysuw łańcucha | 1000 mm ±5% |
| Prędkość otwierania | do 13,5 mm/s |
| Poziom hałasu | ≤ 70 dB(A) |
| Materiał łańcucha | stal nierdzewna, bez nitów |
| Przewód zasilający | 5 x 0,5 mm², bezhalogenowy, ~2 m |
| Styk informacyjny | pozycja „ZAMKNIĘTY” (max. 24V, 500 mA) |
Łańcuch jest przystosowany do kompaktowych zastosowań – umożliwia montaż nawet przy ograniczonej przestrzeni oraz na oknach o małym promieniu otwarcia.
Funkcje użytkowe i bezpieczeństwo
Wyłącznik przeciążeniowy S12 – chroni mechanizm w sytuacji blokady skrzydła.
Informacja zwrotna o pozycji „ZAMKNIĘTY” – dostępna w standardzie (max. 24V, 500 mA).
Opcjonalna informacja „OTWARTY” – z możliwością programowania.
Programowalne parametry wysuwu – za pomocą mikroprocesora S12.
M-COM – możliwość synchronizacji pracy kilku siłowników i współpracy z siłownikiem ryglującym (np. FV S12).
Warianty montażu
Siłownik KS4 może być montowany w kilku konfiguracjach:
na ramie lub skrzydle okna,
z siłą ciągnącą lub pchającą (dla wysuwów do 600 mm),
z możliwością obrotu (K132/F42) lub w wersji sztywnej (K134/F41),
okna otwierane do wewnątrz lub na zewnątrz.
Minimalna wysokość skrzydła (FAH) zależy od wysuwu i sposobu montażu — przykładowo:
dla wysuwu 400 mm i montażu na ramie do wewnątrz: FAH min. 350 mm,
dla wysuwu 1000 mm na ramie do zewnątrz: FAH min. 1600 mm.
Integracja z systemami oddymiania
Siłownik KS4 jest kompatybilny z centralami oddymiania AUMÜLLER, w tym z ferralux®-NSHEV. Poprawnie zaprogramowany i podłączony do centrali, stanowi kompletne rozwiązanie do oddymiania i przewietrzania zgodne z wymaganiami EN 12101-2.
Dzięki możliwościom synchronizacji, programowania oraz dostępnych akcesoriów (np. wtyczki CLICK, moduły M-COM), możliwe jest budowanie zarówno prostych, jak i zaawansowanych systemów otwierania okien oddymiających.

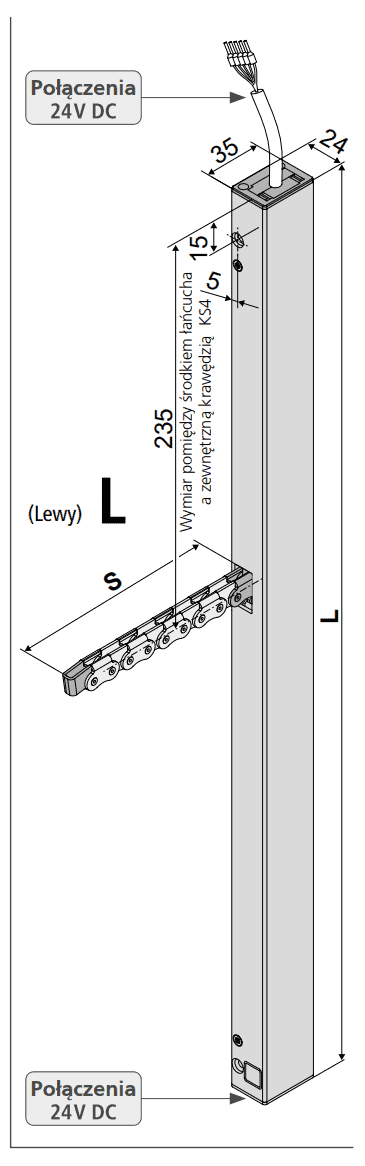

| Wysuw [mm] | Długość [mm] | Wersja | Kolor | Numer katalogowy |
|---|---|---|---|---|
| 200 | 455 | KS4 S12 24V R | E6/C-0 | 522020 |
| 300 | 551 | KS4 S12 24V R | E6/C-0 | 522030 |
| 400 | 551 | KS4 S12 24V R | E6/C-0 | 522040 |
| 500 | 665 | KS4 S12 24V R | E6/C-0 | 522050 |
| 600 | 665 | KS4 S12 24V R | E6/C-0 | 522060 |
| 800 | 755 | KS4 S12 24V R | E6/C-0 | 522080 |
| 1000 | 868 | KS4 S12 24V R | E6/C-0 | 522000 |
| 200 | 455 | KS4 S12 24V L | E6/C-0 | 520120 |
| 300 | 551 | KS4 S12 24V L | E6/C-0 | 520130 |
| 400 | 551 | KS4 S12 24V L | E6/C-0 | 520140 |
| 500 | 665 | KS4 S12 24V L | E6/C-0 | 520150 |
| 600 | 665 | KS4 S12 24V L | E6/C-0 | 520160 |
| 800 | 755 | KS4 S12 24V L | E6/C-0 | 520180 |
| 1000 | 868 | KS4 S12 24V L | E6/C-0 | 520100 |
