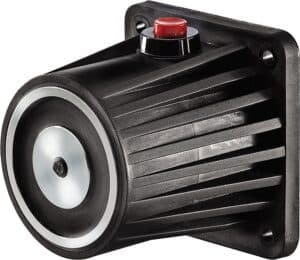

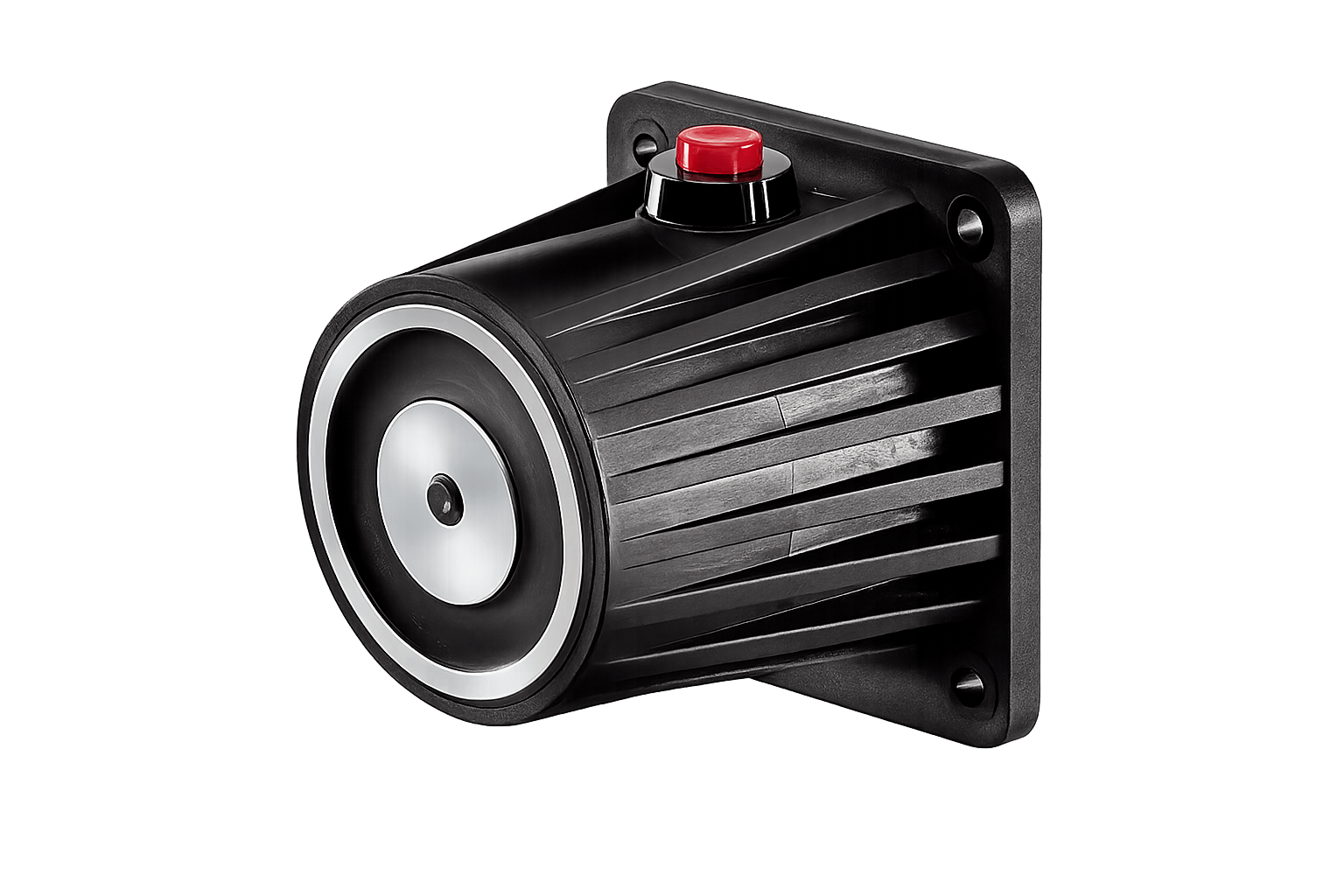

Trzymacz elektromagnetyczny ścienny GTR048000A06

GTR048000A06 to ścienny trzymacz elektromagnetyczny 24 V DC przeznaczony do utrzymywania drzwi przeciwpożarowych w pozycji otwartej w warunkach normalnej eksploatacji obiektu. Po odłączeniu zasilania drzwi zostają zwolnione i mogą zostać zamknięte przez współpracujący samozamykacz. Model rozwija siłę trzymania 400 N przy mocy znamionowej 1,6 W i jest przystosowany do pracy ciągłej 100%.

Ten wariant stosuje się tam, gdzie między ścianą a skrzydłem drzwi występuje większy dystans i klasyczny, bardziej kompaktowy trzymacz nie zapewnia prawidłowej geometrii montażu. GTR048000A06 sprawdza się w przejściach pożarowych, ciągach komunikacyjnych oraz przy drzwiach wymagających pewnego przytrzymania w pozycji otwartej i zwolnienia po zaniku napięcia lub sygnale sterującym. To rozwiązanie ścienne do sytuacji, w których trzeba przejąć większe odsunięcie punktu styku magnesu i zwory.

GTR048000A06 jest rozwiązaniem ściennym. Jego konstrukcja została opracowana do zastosowań, w których trzeba pokonać większą odległość między ścianą a skrzydłem drzwi. Oznacza to, że przy doborze liczy się nie tylko siła trzymania, ale także faktyczna geometria przejścia, pozycja samozamykacza, miejsce kontaktu zwory z magnesem oraz stabilność całego układu po zwolnieniu. Przy nieprawidłowym ustawieniu osi styku nawet poprawnie dobrany trzymacz może pracować niestabilnie.

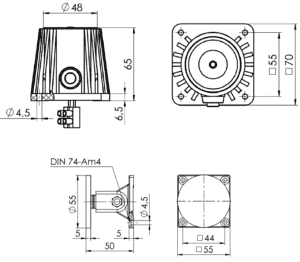

Schemat podłączenia:

Budowa i działanie

Konstrukcja obejmuje elektromagnes, płytę montażową oraz przyłącze zaciskowe. W obwodzie zastosowano zabezpieczenie przed odwrotną polaryzacją oraz diodę gaszącą, co poprawia bezpieczeństwo podłączenia i stabilność pracy układu zwalniania. W praktyce oznacza to prostszą integrację z instalacją 24 V DC i ograniczenie ryzyka problemów przy przełączaniu obwodu.

Z punktu widzenia użytkowego istotne jest, że ten model nie jest rozwiązaniem do montażu podłogowego ani sufitowego. To wykonanie ścienne, przeznaczone do mostkowania większego dystansu między ścianą a drzwiami. Tę cechę warto na stronie wyraźnie podkreślić, bo właśnie ona odróżnia GTR048000A06 od innych wariantów tej rodziny.

W doborze tego modelu kluczowe są cztery grupy parametrów: napięcie zasilania, siła trzymania, geometria montażu oraz warunki środowiskowe. GTR048000A06 pracuje przy napięciu 24 V DC, osiąga siłę trzymania 400 N i pobiera 1,6 W mocy znamionowej. Cykl pracy wynosi 100%, więc trzymacz może pozostawać pod napięciem w trybie ciągłym. Wymiary obudowy wynoszą 70 × 70 × 65 mm.

Istotne są również stopnie ochrony. Dla części magnetycznej przewidziano IP54, natomiast dla części przyłączeniowej IP42. Tego nie warto upraszczać do jednego wspólnego IP, bo opis staje się wtedy technicznie nieprecyzyjny. Właśnie taki skrót pojawia się często na stronach handlowych i później wprowadza niepotrzebny chaos przy porównywaniu modeli.

Właściwości techniczne i zgodność

Seria, do której należy GTR048000A06, jest badana według EN 1155 oraz EN 14637. Na stronie warto to pokazać rzeczowo, jako parametr techniczny istotny dla projektanta, wykonawcy i serwisu. Bez potrzeby rozwijania zbędnych deklaracji marketingowych.

Parametry techniczne GTR048000A06

Model	GTR048000A06
Typ	Trzymacz elektromagnetyczny ścienny
Napięcie znamionowe	24 V DC
Siła trzymania	400 N
Moc znamionowa	1,6 W
Cykl pracy	100%
Wymiary	70 × 70 × 65 mm
Połączenia	Zaciski przyłączeniowe
Płyta montażowa	Tak
Zabezpieczenia	Ochrona przed odwrotną polaryzacją i dioda gasząca
Stopień ochrony	Magnes IP54, część przyłączeniowa IP42
Sposób montażu	Ścienny
Zastosowanie montażowe	Pokonywanie większej odległości między ścianą a drzwiami
Zgodność badawcza	EN 1155, EN 14637

GTR048000A06 to ścienny trzymacz elektromagnetyczny do przejść, w których istotna jest nie tylko siła przytrzymania, ale również możliwość poprawnego ustawienia układu przy większym odsunięciu drzwi od ściany. W praktyce jest to model do konkretnych warunków montażowych, wymagających stabilnej geometrii pracy i pewnego zwolnienia skrzydła po sygnale z układu sterującego.
