PDA103L/R/S – System Pętli Indukcyjnej do Małych Pomieszczeń o Powierzchni do 50 m²

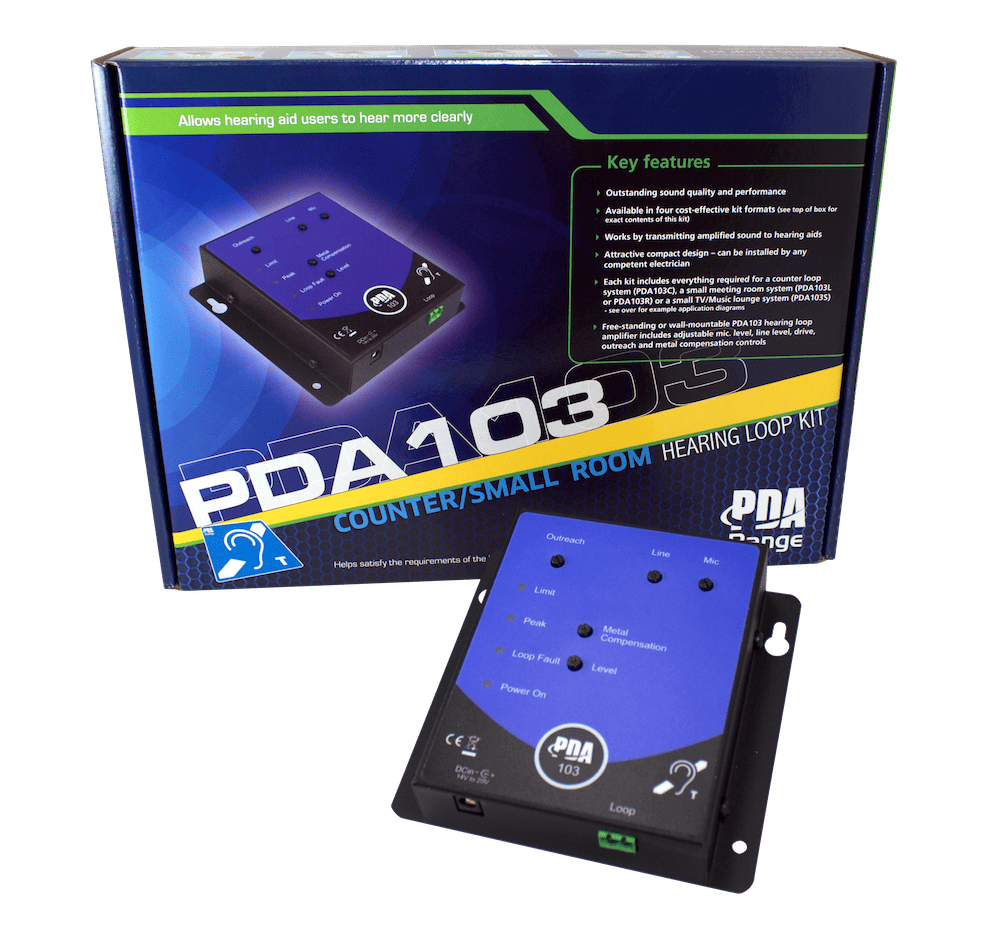

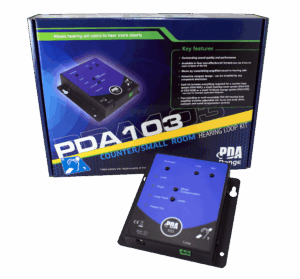

PDA103L/R/S
Systemy Pętli Indukcyjnej do małych pomieszczeń, o zasięgu 50 m²
Kluczowe cechy
- Trzy zestawy pętli indukcyjnej do montażu na ścianie, przeznaczone do pomieszczeń o powierzchni do 50 m² (7m x 7m); w przypadku pomieszczeń szerszych niż 5 m z dużą ilością metalu zaleca się zastosowanie systemu pętli fazowanej (patrz strona 17).

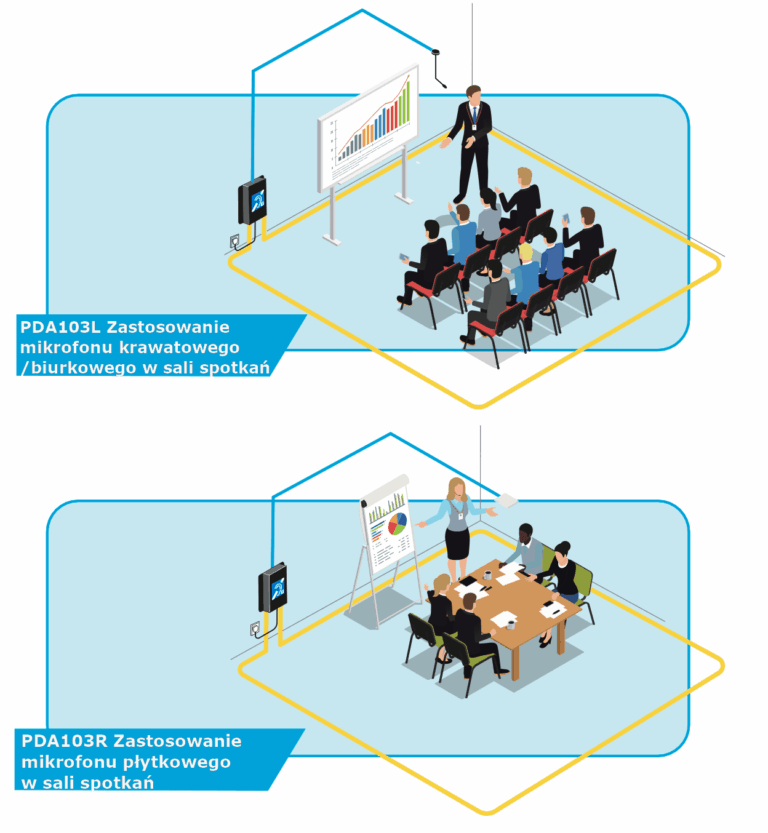

- Modele PDA103R i PDA103L są idealne do sal spotkań, natomiast PDA103S sprawdzi się w pokojach wypoczynkowych z telewizorem.
- Wzmacniacz posiada wejście mikrofonowe 3,5 mm, wejście liniowe oraz gniazdo „outreach” (model PDA103S dodatkowo wyposażony w cyfrowe złącze TOS link do podłączenia telewizora).
- Regulowane ustawienia czułości mikrofonu, poziomu linii, kompensacji metalu i „outreach”.
- Kontrola napędu umożliwia dostosowanie etapu wyjściowego do specyficznych warunków aplikacji.
- Nowoczesny procesor dźwięku z automatycznym regulatorem wzmocnienia.
- Wskaźniki Limit, Szczyt, Błąd pętli oraz Zasilanie włączone.
- Spełnia wymagania norm PD IEC TR 63079 oraz EN60118-4 przy prawidłowej instalacji.
Specyfikacja techniczna w skrócie
- TYP: Obwodowy (A3). Wolnostojący lub do montażu na ścianie. Dostarczany z przewodem zasilającym typu plugtop.
- ZASIĘG: Około 1,2 m²
- WYMIARY I WAGA:
- Wzmacniacz: Szerokość 136 mm x Wysokość 56 mm x Głębokość 178 mm / 1,25 kg
- Pudełko zestawu: Szerokość 340 mm x Wysokość 250 mm x Głębokość 73 mm
- KONSTRUKCJA I WYKOŃCZENIE: Czarny metal, klasa IP40
- WEJŚCIA, WSKAŹNIKI, STEROWANIE, WARIANTY ZESTAWU:
- Wejścia: Gniazdo mikrofonu zdalnego 3,5 mm; gniazdo liniowe 3,5 mm; gniazdo Outreach
- Wskaźniki: Limit, Szczyt, Błąd pętli, Zasilanie włączone
- Sterowanie: Mikrofon, Linia, Outreach, Kompensacja Metalu (wszystkie regulowane indywidualnie) oraz Napęd Pętli (poziom)
- Warianty zestawu:
- PDA103L – Zestaw do małych pomieszczeń z mikrofonem krawatowym/biurkowym:Wzmacniacz PDA103, mikrofon AMT, 40 m kabla pętli, naklejka „AFILS zamontowane”.
- PDA103R – Zestaw do małych pomieszczeń z mikrofonem płytkowym: Wzmacniacz PDA103, mikrofon APM, 40 m kabla pętli, naklejka „AFILS zamontowane”.
- PDA103S – Zestaw do pokoju wypoczynkowego z TV: Wzmacniacz PDA103, płytka outreach APL z podwójnym złączem RCA, 40 m kabla pętli, naklejka „AFILS zamontowane”.
Lista dostępnych elementów:
| PL1/K3 | Przenośny zestaw (w plastikowym pudełku). Zawiera PL1 – wzmacniacz z akumulatorem i zintegrowanym mikrofonem, ładowarkę i nalepkę |
| PL1/K4 | Przenośny zestaw z testerem AFILS (w plastikowym pudełku). Zawiera PL1- wzmacniacz z akumulatorem i zintegrowanym mikrofonem, ładowarkę i nalepkę, AHHM/H Fosmeter H -miernik siły pola magnetycznego/ odsłuch pętli i słuchawki |
| PL1/BATT | Bateria zastępcza do PL1 |
| ML1/K | Zestaw do blatu z ML1- wzmacniaczem montowanym na ścianie, mikrofonem AMT i pętlą blatową TX2 |
| PDA102C | Zestaw do blatu z PDA102C- wzmacniaczem wolnostojącym, mikrofonem AMT i pętlą blatową TX121 |
| VL1/B1 | 12V zestaw do pojazdu. Zawiera VL1 mini-12V wzmacniacz, AL8 podłączenie do zapalniczki|| pętlę TX2|| mikrofon AMT |
| VL1/B2 | 24 V zestaw do pojazdu. Zawiera VL1 mini-12V wzmacniacz, AL7 podłączenie do nieizolowanej końcówki przewodu|| konwertor prądu 24 v na 12V pętlę TX2, mikrofon AMT |
| DL50/K | DL50 zestaw domowy. Zawiera DL50 wzmacniacz wolnostojący, AMT mikrofon blatowy/ krawatowy, APS przewód SCART oraz kabel pętli |
| PDA102L | PDA102 zestaw do małych pomieszczeń (wersja z mik. blatowym/ krawatowym). Zawiera PDA102 wzmacniacz wolnostojący, AMT mikrofon blatowy/ krawatowy i kabel pętli |
| PDA102R | PDA102 zestaw do małych pomieszczeń (wersja z wielokierunkowym mik. panelowym) . Zawiera PDA102 wzmacniacz wolnostojący, PM mikrofon panelowy i kabel pętli |
| PDA102S | PDA102 zestaw do pokojów telewizyjnych. Zawiera PDA102 wzmacniacz wolnostojący, przewód SCART oraz APL panel podłączeniowy i kabel pętli |
| PDA200E | PDA200E wzmacniacz do mocowania na ścianie |

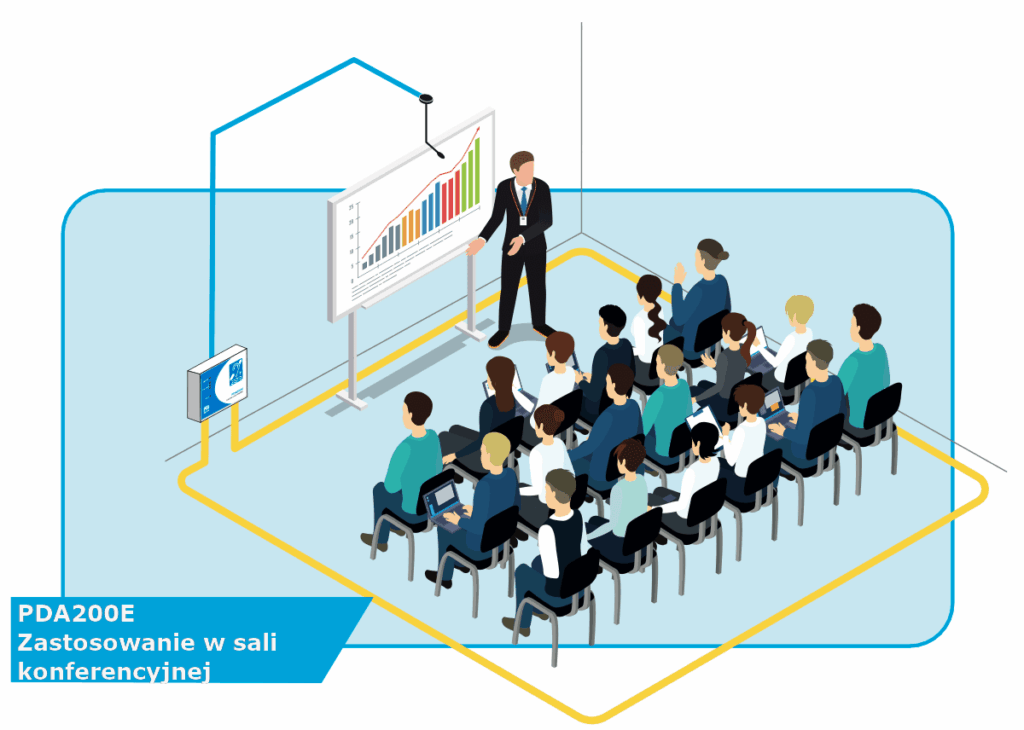

| AKM1 | PDA200E zestaw do sali konferencyjnej. Zawiera PDA200E wzmacniacz, APM panel do wielokierunkowego mikrofonu |
| AKL1 | PDA200E zestaw do auli. Zawiera PDA200E wzmacniacz, AMT mikrofon blatowy/ krawatowy, AML mikrofon pulpitowy, 2 x APJ panel |
| AKT1 | PDA200E zestaw do sali telewizyjnej/ muzycznej. Zawiera PDA200E wzmacniacz, AMH mikrofon ręczny, APS przewód SCART, APJ panel, APL panel |
| AKR2 | PDA200E zestaw do poczekalni. Zawiera PDA200E wzmacniacz, APL panel |
| AKU1 | PDA200E zestaw do powierzchni handlowych. Zawiera PDA200E wzmacniacz, AML mikrofon pulpitowy, APJ panel |
| AKW1 | PDA200E zestaw 1 do świątyń. |
| AKW2/L | Zawiera PDA200E wzmacniacz, AML mikrofon pulpitowy, APJ panel, APL panel |
| AKW2/H | PDA200E zestaw 2 do świątyń. (wersja lavalier) Zawiera PDA200E wzmacniacz, AMR/LA mikrofon lavalier, APQM panel, 2 x APXM panel |
| AKH1/L | PDA200E zestaw do klubów fitness i zdrowotnych (wersja lavalier) Zawiera PDA200E wzmacniacz, AMR/LA mikrofon lavalier, APQM panel, APL panel |
| AKH1/H | PDA200E zestaw do klubów fitness i zdrowotnych (wersja z mik. ręcznym) Zawiera PDA200E wzmacniacz, AMR/HA mikrofon ręczny, APQM panel, APL panel |
| PDA200/2 | 200m2 wzmacniacz wolnostojący |
| PDA500/2 | 500m2 wzmacniacz wolnostojący |
| PDA1000/2 | 900m2 wzmacniacz wolnostojący |
| PDA/RM | zestaw do instalacji rackowej 19” wzmacniacza |
| PDA/WM | zestaw do instalacji ściennej wzmacniacza |
| APJ | Panel z wejściem 3,5mm mono jack, do podłączeń z mikrofonami AMT, AMH, AML i AMD |
| APL | Panel z wejściem liniowym, do podłączeń z APS przewodem SCART/ innymi źródłami poziomu liniowego |
| APQM | Panel z 6,35mm stereo jack, do podłączeń zestawów mik. AMR/L i AMR/H |
| APQL | Panel z 6,35mm stereo jack, do podłączeń z poziomem liniowym z pulpitów miksujących |
| APXM | Panel XLR poziomu mikrofonu, do podłączeń z mikrofonem AMP |
| APXL | Panel XLR poziomu liniowego, do podłączeń poziomu liniowego |
| APM | Wielokierunkowy mikrofon panelowy, do montażu na ścianie|| suficie|| blacie |
| API | Świetlny wskaźnik działania system AFILS |
| APS | Przewód SCART – double phono (do stosowania z panelem APL |
| APM | Wielokierunkowy mikrofon panelowy|| do montażu na ścianie, suficie, blacie. Do bezpośredniego podłączenia do ML1, DL50, PDA102, PDA200E, PDA Pro-Range lub łańcucha zewn. |
| AMT | Mikrofon blatowy/ krawatowy do ML1, DL50, PDA102, PDA200E, PDA Pro-Range, lub panelu APJ |
| AMH | Mikrofon ręczny do ML1, DL50, PDA102, PDA200E, PDA Pro-Range, lub panelu APJ |
| AML | Mikrofon pulpitowy ML1, DL50, PDA102, PDA200E, PDA Pro-Range, lub panelu APJ |
| AMLS | Mikrofon pulpitowy (wersja AML z krótkim wysięgnikiem) |
| AMD | Mikrofon nablatowy do ML1, DL50, PDA102, PDA200E, PDA Pro-Range, lub panelu APJ |
| AMDS | Mikrofon nablatowy (wersja AMD z krótkim wysięgnikiem) |
| AMP | Profesjonalny mikrofon ręczny do PDA200E i paneli APXM, wymaga przewodu AXLR |
| AMR/LA | Mikrofon lavalier (173,8KHz) z Rx, Tx psu do PDA200E lub panelu APQM |
| AMR/LB | Mikrofon lavalier (174,6KHz) z Rx, Tx psu do PDA200E lub panelu APQM |
| AMR/LC | Mikrofon lavalier (175,0KHz) z Rx, Tx psu do PDA200E lub panelu APQM |
| AMR/HA | Mikrofon ręczny (173,8KHz) z Rx, Tx psu do PDA200E lub panelu APQM |
| AMR/HB | Mikrofon ręczny (174,6KHz) z Rx, Tx psu do PDA200E lub panelu APQM |
| AMR/HC | Mikrofon ręczny (175,0KHz) z Rx, Tx psu do PDA200E lub panelu APQM |
| PRO45 | Podwieszany przestrzenny mikrofon do PDA Pro-Range i panelu APXM |
| RXTI2 | Testujący odbiornik sygnału pętli, wymaga 2 baterii typu AAA i słuchawek do walkmana |
| PNGN | Generator szumu różowego, wymaga 1 baterii typu PP3 i przewodu AL1, AL2 lub AL3 |
| AHHM | FoSmeter – miernik siły pola magnetycznego, wymaga 1 baterii typu PP3 |
| AMPN | FoSmeter+ generator szumu różowego i miernik siły pola magnetycznego w jednym, wymaga 1 baterii typu PP3 i przewodu AL1, AL2, AL3 |
| AHHM/H | FoSmeter H miernik siły pola magnetycznego i przyrząd do odsłuchu sygnału pętli, wymaga 1 baterii typu PP3 i 32Ohmowych słuchawek, jak np. HEAD 1 |
| HEAD1 | 32Ohmowe słuchawki do stosowania z AHHM/H |
| AL1 | przewód 3,5mm jack – 3,5 jack (łączy PNGN z panelem APJ) |
| AL2 | przewód 3,5mm – double phono (łączy PNGN z panelem APL lub DL50) |
| AL3 | przewód 3,5mm – nieizolowana końcówka |
| LOOP1/W | 100m. x 0,5mm2 biały kabel jednożyłowy (czarny- LOOP1/B) |
| LOOP2/W | 100m. x 1,0mm2 biały kabel jednożyłowy (czarny- LOOP2/B) |
| LOOP3/W | 100m. x 1,5mm2 biały kabel jednożyłowy (czarny- LOOP3/B) |
| LOOP4/W | 100m. x 2,5mm2 biały kabel jednożyłowy (czarny- LOOP4/B) |
| FLAT1005 | 100m. x 0,5mm2 izolowana taśma miedziana (do instalacji pod dywanami) |
| FLAT2005 | 100m. x 1,0mm2 izolowana taśma miedziana (do instalacji pod dywanami) |
| FLAT3005 | 100m. x 1,5mm2 izolowana taśma miedziana (do instalacji pod dywanami) |
| TAPE | 50m. taśma z włókna syntetycznego (do ochrony pętli z taśmy miedzianej) |
| BELDEN/10 | 10m. czterożyłowy kabel ekranowy Belden 8723 do stosowania z panelami podłączeniowymi |
| BELDEN25 | 25m. czterożyłowy kabel ekranowy Belden 8723 do stosowania z panelami podłączeniowymi |
| APT | panel podłączenia pętli |
| AXLR | przewód XLR – XLR (używany do podłączenia mikrofonu AMP do panelu APXM) |
| LEST | 100V linia (tzn. wyjście systemu PA) do konwertora 0db (775mV poziom liniowy) |
| APPS | przełącznik fazowy redukujący efekt „przecieku” sygnału |
| TEAR10 | paczka 10 samoprzylepnych nalepek o treści „induction loop fitted” (zainstalowana pętla indukcyjna) |
PDA103i
System Pętli Indukcyjnej dla stref ewakuacyjnych/interkomów, o zasięgu 1,2 m²
Kluczowe cechy
- Samodzielny system pętli indukcyjnej, specjalnie zaprojektowany do łatwej integracji ze strefami azylu dla osób niepełnosprawnych, systemami wejścia drzwiowego oraz punktami pomocy interkomowej.
- Pomaga spełnić wymogi integracji pętli zgodnie z normą BS 8300.
- Umieszczony w estetycznej, powierzchniowo montowanej, wodoodpornej obudowie, co sprawia, że nadaje się zarówno do zastosowań wewnętrznych, jak i zewnętrznych.
- Dostarczany z zasilaczem typu plugtop (w przypadku braku gniazda można zamienić na odpowiedni zasilacz sieciowy 110-240V AC @ 50/60Hz).
- Regulowane ustawienia umożliwiają dostosowanie poziomów wejścia i wyjścia wzmacniacza do specyficznych wymagań danej aplikacji.
- Nowoczesny procesor dźwięku pomaga w tłumieniu głośnych dźwięków, szumów i trzasków.
- Wbudowane wskaźniki: Limit, Szczyt, Błąd pętli i Zasilanie włączone.
- Spełnia wymagania norm PD IEC TR 63079 oraz EN60118-4 przy prawidłowej instalacji.
- TYP: Mała objętość (A2). Montaż na ścianie. Dostarczany z przewodem zasilającym typu plugtop.
- ZASIĘG: Około 1,2 m²
- WYMIARY I WAGA: Szerokość 220 mm x Wysokość 290 mm x Głębokość 100 mm / 800 g (wzmacniacz)
- KONSTRUKCJA I WYKOŃCZENIE: Czarny plastik, klasa ochrony IP65
- WEJŚCIA, WSKAŹNIKI (WEWNĘTRZNE), STEROWANIE (WEWNĘTRZNE):
- Wejścia: Gniazdo mikrofonu zdalnego 3,5 mm; gniazdo liniowe 3,5 mm; gniazdo Outreach
- Wskaźniki: Limit, Szczyt, Błąd pętli i Zasilanie włączone
- Sterowanie: Regulacja mikrofonu, linii, Outreach, kompensacji metalu (wszystkie ustawienia indywidualnie regulowane) oraz napęd pętli (poziom).
ZASTOSOWANIE MIKROFONÓW / PRZEWODNIK MODELOWY
