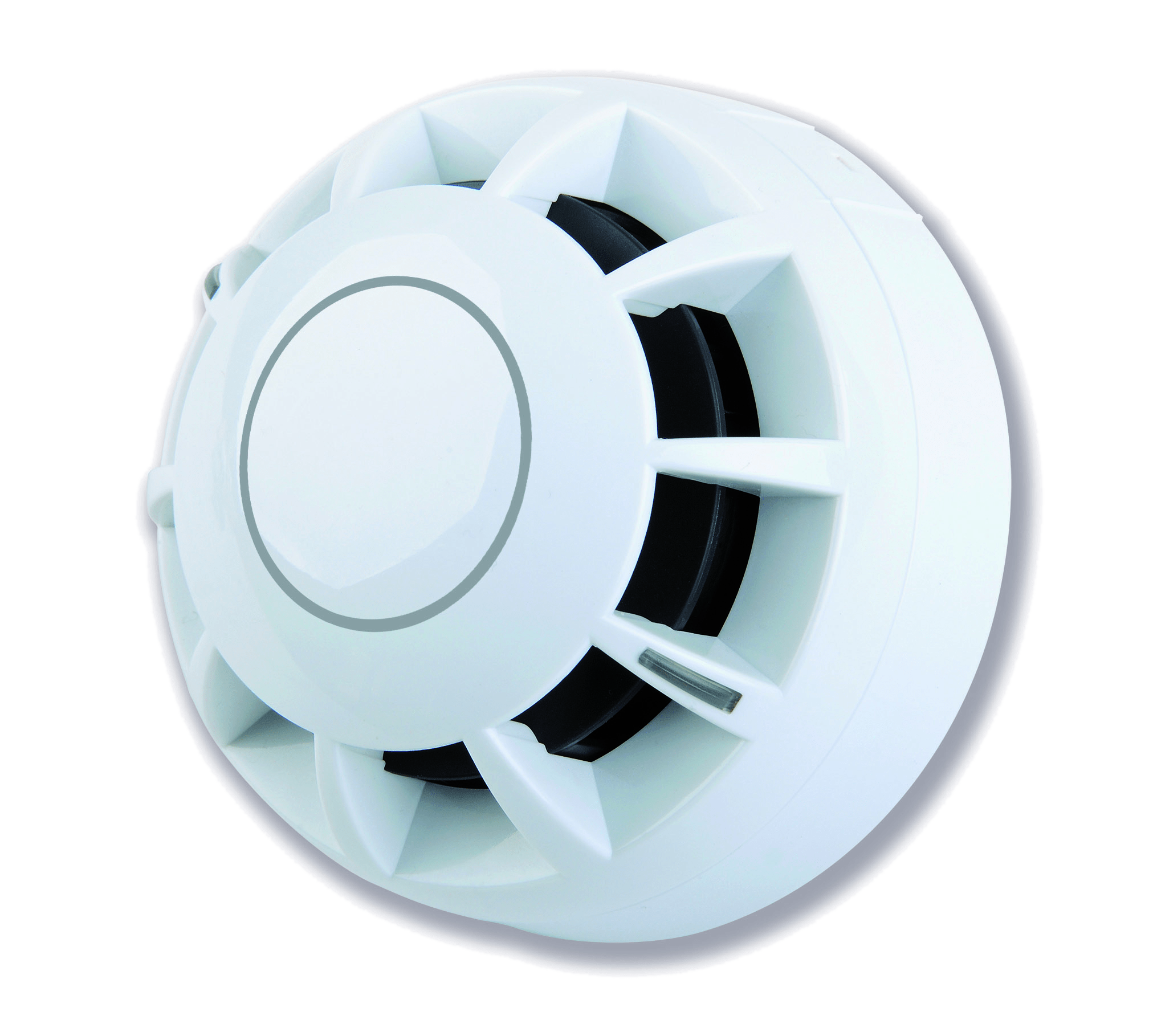

Konwencjonalna Optyczna Czujka Dymu ActiV C4416

Opis czujki C4416

Czujka optyczna C4416 to punktowy element konwencjonalnego systemu sygnalizacji pożaru, przeznaczony do wykrywania dymu. Jej działanie opiera się na źródle światła podczerwonego i fotodiody: w normalnych warunkach światło podczerwone przechodzi przez komorę pomiarową w prostoliniowy sposób, a gdy pojawi się dym, cząstki dymu rozpraszają światło, skierowując je na fotodiodę i wywołując alarm. Dzięki temu czujka C4416 bardzo skutecznie reaguje na tzw. „wolno palące się” pożary (np. z przegrzanego okablowania czy tlących się materiałów), dlatego jest szczególnie zalecana do dróg ewakuacyjnych, pomieszczeń mieszkalnych czy biurowych.

Czujka C4416 została zaprojektowana zgodnie z wymaganiami normy PN-EN 54-7 (punktowe czujki dymu – metoda rozproszonego światła) i posiada certyfikat CPR (0359-CPR-00183) wydany przez notyfikowane laboratorium. Oznacza to pełną zgodność z obowiązującymi normami budowlanymi i wymogami UE w zakresie systemów sygnalizacji pożaru. Produkty z rodziny ActiV, w tym model C4416, mają także odpowiednie deklaracje zgodności UE, co ułatwia proces odbioru systemu przez jednostki Państwowej Straży Pożarnej. Czujka C4416 jest przeznaczona do użytku wewnętrznego (stopień szczelności IP42), w typowych warunkach pomieszczeń użyteczności publicznej, biurowych czy mieszkalnych.

Zasada działania i zastosowanie

Czujka C4416 wykrywa dym metodą optyczną – tzw. dyfuzyjną. Emituje wiązkę promieniowania podczerwonego (IR) i mierzy natężenie światła na przeciwległej fotodiodzie. Gdy w komorę czujki dostaje się dym, następuje rozproszenie wiązki, co powoduje odejście światła z pierwotnego toru i rejestrację alarmu przez fotodiodę. Tego typu czujki sprawdzają się w otwartych pomieszczeniach i korytarzach, gdzie szybko rozprzestrzenia się dym pod stropem. Należy montować je na suficie, centralnie nad chronionym obszarem, co najmniej 0,5 m od ścian i przeszkód – dzięki temu dym ma najkrótszą drogę do czujki. W sytuacjach, gdy montaż na suficie jest niemożliwy, dopuszcza się instalację na ścianie, nie dalej niż 0,3 m od stropu (górna krawędź czujki 0,1–0,3 m poniżej sufitu). Prawidłowe rozmieszczenie czujek optycznych według normy PN-EN 54-14 pozwala na zachowanie zalecanego rozstawu około 8–9 m między czujkami oraz do 4 m od ścian, co gwarantuje optymalne warunki detekcji dymu. Czujka C4416 jako czujka konwencjonalna wymaga odpowiedniej centrali SSP i montowana jest na standardowej podstawie przelotowej (C4408, C4408D lub C4408R).

C4416 – czujka optyczna dymu

Zestawienie cech użytkowych, parametrów elektrycznych, środowiskowych i montażowych w jednym, zwartym układzie.

EN 54-7 6–33 V DC 30 µA / 24 V DC IP42 C4408 / C4408D

Parametr	Wartość / wykonanie	Znaczenie praktyczne
Model i typ	C4416 – optyczna czujka dymu	Punktowa czujka konwencjonalna do wykrywania dymu w instalacjach SSP wewnątrz obiektów.
Technologia detekcji	Komora optyczna z modułem IR i fotodiodą	Przeznaczona do wykrywania dymu w początkowej fazie pożaru, szczególnie przy zjawiskach tlenia.
Norma wyrobu	EN 54-7CPR	Zgodność z wymaganiami dla punktowych czujek dymu wykorzystujących rozproszone światło.
Czułość	Nominalny próg zadziałania 0,16 dB/m zaciemnienia	Parametr istotny przy ocenie reakcji czujki i doborze urządzenia do chronionej przestrzeni.
Częstotliwość próbkowania	1 pomiar na sekundę	Stała analiza warunków w komorze detekcyjnej umożliwia stabilną pracę i szybką reakcję.
Linia dozorowa	2-żyłowa monitorowana, wymagana prawidłowa polaryzacja	Przy montażu należy zachować zgodność polaryzacji z wymaganiami centrali i podstawy.
Napięcie zasilania	9–33 V DC	Ułatwia współpracę z typowymi centralami konwencjonalnymi 24 V DC.
Napięcie robocze	6–33 V DC	Dolna granica pracy ma znaczenie przy analizie spadków napięcia na linii.
Prąd dozorowania	30 µA przy 24 V DC	Niski pobór w stanie czuwania ogranicza obciążenie obwodu dozorowego.
Prąd alarmowania	19 mA przy 12–33 V DC; 11 mA przy 9 V DC; 2,5 mA przy 6 V DC	Dane pomocne przy bilansowaniu obwodu i ocenie warunków alarmowania.
Podtrzymanie alarmu	Minimalny prąd 2,5 mA	Istotne przy analizie zachowania czujki podczas utrzymywania stanu alarmowego.
Kasowanie alarmu	Napięcie kasowania < 1 V DC, czas kasowania > 0,5 s	Reset musi być realizowany zgodnie z wymaganiami centrali lub zasilania linii.
Wskaźnik alarmu	Dwie czerwone diody LED 8 × 2 mm	Widoczność 360° ułatwia identyfikację zadziałanej czujki podczas serwisu i weryfikacji alarmu.
Zdalny wskaźnik LED	Możliwość podłączenia	Przydatne przy montażu w przestrzeniach o ograniczonej widoczności czujki.
Kompensacja zapylenia	Automatyczna kompensacja dryftu czułości	Ogranicza wpływ narastającego zanieczyszczenia komory na stabilność pracy czujki.
Zakres temperatur pracy	-20°C do +70°C	Zakres środowiskowy należy oceniać łącznie z rzeczywistymi warunkami w strefie montażu.
Wilgotność względna	0% do 95%	Dotyczy typowych warunków wewnętrznych, bez traktowania urządzenia jako czujki do stref mokrych.
Odporność na ciśnienie	Niewrażliwa na działanie ciśnienia atmosferycznego	Cecha korzystna w standardowych warunkach eksploatacji budynkowej.
Stopień ochrony	IP42	Czujka przeznaczona do zastosowań wewnętrznych.
Wymiary czujki	102,2 mm średnicy; 37 mm wysokości	Istotne przy koordynacji z sufitem, oprawami i innymi elementami instalacji.
Wymiary z gniazdem	102,2 mm średnicy; 57,5 mm wysokości	Pomocne przy projektowaniu przestrzeni montażowej i ocenie kolizji.
Masa	Czujka: 99 g; gniazdo: 55 g	Parametr przydatny przy zestawieniach technicznych i kompletacji.
Materiał czujki	Biały poliwęglan UL94 V-2 z elementami z nylonu	Obudowa przystosowana do typowych warunków użytkowania w budynkach.
Materiał gniazda	Biały poliwęglan UL94 V-2, ocynkowane zaciski stalowe z niklowanymi śrubami	Wpływa na trwałość połączeń elektrycznych i jakość montażu.
Kompatybilne gniazda	C4408C4408D	Konfiguracja zgodna z dokumentacją wyrobu i zestawieniem producenta.
Montaż	System click-twist z mechanizmem blokady	Usprawnia montaż i demontaż serwisowy oraz ogranicza ryzyko przypadkowego zdjęcia czujki.
Warunki użytkowania	Do zastosowań wewnętrznych	Dobór powinien wynikać z projektu SSP i warunków środowiskowych danej strefy.
Typowe zastosowania	Korytarze, pomieszczenia mieszkalne, biura, zamknięte przestrzenie użytkowe	Dobór należy każdorazowo potwierdzić w projekcie i dokumentacji systemu.

Zastosowanie i montaż

Czujka C4416 znajduje zastosowanie w konwencjonalnych systemach detekcji pożaru w obiektach różnego typu: biurach, szkołach, hotelach czy domach wielorodzinnych. Jej atutem jest wysoka niezawodność w wykrywaniu startowego dymu, co czyni ją naturalnym wyborem tam, gdzie liczy się wczesne ostrzeżenie (np. pomieszczenia mieszkalne, gabinety, korytarze). Montaż wykonuje się według specyfikacji normowych – pośrodku sufitu lub ewentualnie na ścianie przy suficie, unikając martwych stref. Instalatorzy docenią prosty sposób montażu („click and twist”) oraz możliwość podłączenia przewodu ekranowanego, co zabezpiecza przed zakłóceniami. Czujka jest spolaryzowana, dlatego należy przestrzegać poprawnej polaryzacji przy podłączaniu do centrali.
