Konwencjonalna czujka termiczna A1R – C4403A1R

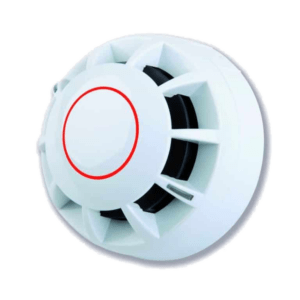

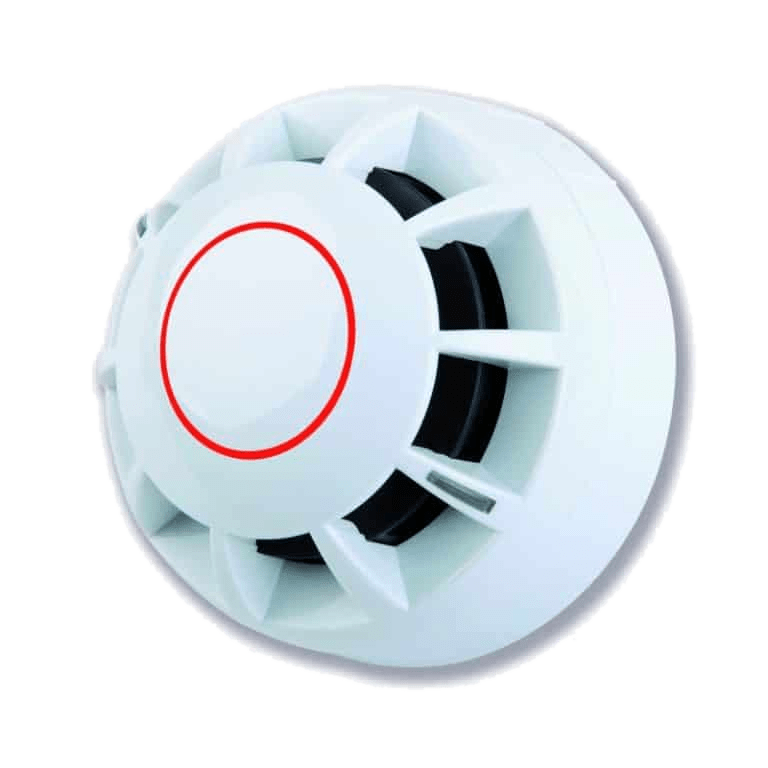

Charakterystyka czujki termicznej C4403A1R
Czujka ActiV C4403A1R to punktowy detektor ciepła typu szybko wzrastającego (rate-of-rise) klasy A1R. Łączy w sobie analizę dynamicznych zmian temperatury z nadzorem termicznym. Urządzenie generuje alarm nie tylko po osiągnięciu progu 60°C, ale także w przypadku gwałtownego wzrostu temperatury, typowego dla nagłych pożarów. Takie rozwiązanie pozwala na bardzo szybkie ostrzeżenie o zagrożeniu pożarowym w porównaniu z czujkami o stałej temperaturze. Mimo zaawansowanej detekcji, czujka C4403A1R jest kompaktowa i łatwa w integracji z istniejącymi systemami konwencjonalnymi.
C4403A1R działa na zasadzie pomiaru przyrostu ciepła: wbudowany sensor wykrywa szybki wzrost temperatury otoczenia, co natychmiast wyzwala alarm, nawet jeśli próg 60°C nie został jeszcze osiągnięty. Jednocześnie detektor sam reaguje przy temperaturze 54–65°C (próg klasy A1R). Dzięki temu pożar rozwijający się bardzo dynamicznie (np. wybuchowy zapłon palnych oparów) jest wykrywany szybciej niż przez czujkę statyczną. Zaletą takiego systemu jest minimalizacja ryzyka opóźnionej reakcji – już niewielka, nagła zmiana temperatury w chronionej przestrzeni spowoduje reakcję urządzenia. W praktyce czujka ta sprawdza się w miejscach, gdzie kluczowa jest reakcja na szybko narastające zagrożenie cieplne – na przykład w pomieszczeniach technicznych czy magazynach chemikaliów.
Czujka C4403A1R – szybka detekcja ciepła
C4403A1R to konwencjonalna czujka termiczna typu szybko-wzrastającego (A1R) z serii ActiV firmy C-TEC. Łączy detekcję gwałtownego wzrostu temperatury z klasyczną reakcją na osiągnięcie 54–65°C. Umożliwia to błyskawiczną sygnalizację pożaru przy skokowych zdarzeniach termicznych oraz przy wolniejszym wzroście temperatury. Urządzenie jest przystosowane do typowych instalacji SSP 24 V DC, a przy uwzględnieniu wymagań norm może współpracować z systemami oddymiania. Poniżej prezentujemy najważniejsze informacje techniczne, standardy i zasady montażu.
Czujka C4403A1R znajduje szerokie zastosowanie w systemach wykrywania pożarów, szczególnie tam, gdzie występuje ryzyko gwałtownego podniesienia temperatury (np. kotłownie, kotłownie mechaniczne, pomieszczenia techniczne). Dzięki algorytmowi szybko-wzrastającemu (rate-of-rise) wykrywa ona błyskawiczny wzrost ciepła jeszcze zanim temperatura osiągnie statyczny próg alarmowy. W połączeniu z czujnikami optycznymi i innymi termicznymi umożliwia kompleksową ochronę obiektu. W systemach oddymiania czujki termiczne mogą być stosowane do sterowania pracą klap dymowych i wentylatorów (zgodnie z wymaganiami PN-EN 12101-9), jednak w dokumentacji producenta nie ma wyraźnego rozgraniczenia użycia między SSP a oddymianiem. Instalatorzy powinni dobierać urządzenie zgodnie z projektem i warunkami środowiskowymi, stosując normy PN-EN 54-5 oraz wytyczne dla systemów oddymiania (jeśli dotyczy).
Zgodność normowa i certyfikaty
Produkt jest zgodny z normą PN-EN 54-5 dotyczącą punktowych czujek termicznych (klasa A1R) i posiada oznakowanie CE/CPR. Posiada certyfikat wydany przez jednostkę notyfikowaną potwierdzający spełnienie wymagań normy EN54-5. Odpowiada to obecnym przepisom dla systemów wykrywania pożarów w budynkach. Detektor współpracuje z określonymi bazami montażowymi (C4408, C4408D z diodą oraz C4408R z przekaźnikiem), zgodnie z dokumentacją producenta – te podstawy należy uwzględnić w projekcie instalacji, aby zapewnić prawidłowy odbiór systemu przez służby.
Kluczowe parametry techniczne
Poniższa tabela zbiera kluczowe parametry czujki C4403A1R – obejmuje dane elektryczne, środowiskowe i montażowe. Dane te pochodzą z oficjalnej specyfikacji producenta i dokumentów zgodności.
C4403A1R – punktowa czujka termiczna
Zestawienie kluczowych parametrów montażowych, elektrycznych i środowiskowych czujki ciepła klasy A1R.
| Parametr | Wartość / wykonanie | Znaczenie praktyczne |
|---|---|---|
| Model i typ | C4403A1R – szybkopodnosząca czujka termiczna | Detektor wyzwalający alarm przy gwałtownym wzroście temperatury lub po osiągnięciu progu 60°C (klasa A1R)【55†L97-L101】. |
| Norma wyrobu | EN 54-5:2017+A1:2018CPR | Zgodność z normą na czujki termiczne; certyfikacja Intertek potwierdzająca wymagania bezpieczeństwa. |
| Zasięg temperatur | -20°C do +50°C (otoczenie); alarm przy 54–65°C | Zakres pracy i próbki środowiskowe; próg alarmowy dostosowany do klasy A1R. |
| Napięcie zasilania | 6–33 V DC | Szeroki zakres roboczy ułatwia kompatybilność z centralami 24V DC. |
| Pobór prądu (czuwanie) | 30 μA przy 24 V DC | Minimalny prąd własny nie obciąża linii dozorowej, co jest korzystne przy dużej liczbie czujek. |
| Pobór prądu (alarm) | 19 mA @12–33V; 11 mA @9V; 2,5 mA @6V【59†L228-L234】 | Wartości potrzebne do bilansowania obwodów alarmowych i oceny spadków napięcia. |
| PODTRZYMANIE ALARMU | min. 2,5 mA | Zapewnienie stabilności stanu alarmowego w instalacji. |
| Reset alarmu | Napięcie poniżej 1 V, czas ≥0,5 s【59†L236-L240】 | Czujka resetuje się po obniżeniu napięcia na linii, zgodnie z instrukcjami centrali. |
| Wskaźnik alarmu | 2 czerwone diody LED (widoczność 360°) | Pozwala na łatwe zidentyfikowanie zadziałanej czujki z dowolnego kierunku. |
| Zdalny wskaźnik LED | Tak, przez bazę (wyjście na zewn. LED) | Pozwala sygnalizować alarm czujki w miejscach o utrudnionej widoczności (np. sufity podwieszane). |
| Linia dozorowa | 2-żyłowa monitorowana, polaryzacja zgodnie z wytycznymi | Podczas montażu należy zachować poprawne połączenia zgodnie z zaleceniami dokumentacji. |
| Stopień ochrony | IP42 | Czujka jest przeznaczona do zastosowań wewnętrznych; nie należy jej montować na zewnątrz ani w strefach mokrych. |
| Wymiary | Ø102,2 mm; wysokość 37 mm (102,2×57,5 mm z gniazdem) | Wymiary istotne przy planowaniu montażu w suficie i kolizji z elementami instalacji. |
| Kompatybilne podstawy | C4408C4408DC4408R | Podstawy potwierdzone w dokumentacji CPR; wybór zgodnie z wymaganiami projektowymi. |
| Materiał obudowy | Biały poliwęglan UL94 V-2 | Typowy materiał stosowany w czujkach SSP, odporny na typowe warunki użytkowania. |
| Typowe zastosowania | Pomieszczenia techniczne, kotłownie, magazyny, strefy o wysokim ryzyku szybkiego pożaru | Dobór należy każdorazowo potwierdzić w dokumentacji systemowej i projekcie ochrony przeciwpożarowej. |
Montaż i integracja z systemem oddymiania
Czujka C4403A1R montowana jest standardowo na suficie. Zaleca się umieszczenie jej co najmniej 0,5 m od ścian lub innych przeszkód, aby zmierzyć rzeczywistą temperaturę przestrzeni. Pozycję należy dobrać zgodnie z projektem systemu (przepisy nie nakazują rozróżnienia użycia SSP vs oddymianie, dlatego należy to potwierdzić). W systemach oddymiania czujki termiczne, choć rzadziej stosowane niż optyczne, mogą być wykorzystane do automatycznego uruchamiania wentylacji pożarowej (PN-EN 12101-9) – warto wtedy zaplanować je w newralgicznych punktach pomieszczeń. C4403A1R mocuje się na dedykowanych podstawach ActiV (C4408/C4408D/C4408R) w systemie „click-twist” z zabezpieczeniem blokady głowicy. Jeśli zastosowany jest wyłącznik ręczny RPO, czujka może stanowić dodatkowe źródło sygnału do klap lub wentylatorów oddymiania.
Podsumowanie
Czujka termiczna ActiV C4403A1R to sprawdzone, normowane rozwiązanie do wczesnej detekcji pożarów szybkorozwijających się. Szybkie alarmowanie przy wzroście temperatury i jednoczesna obsługa standardu A1R pozwalają skutecznie chronić obiekty o specyficznych zagrożeniach termicznych. Dzięki niskim wymaganiom montażowym i dobremu wskaźnikowi optycznemu użytkownicy zyskują czytelny sygnał alarmu. Jeśli potrzebujesz wsparcia przy doborze lub instalacji urządzeń do systemu oddymiania lub SSP, zachęcamy do kontaktu z naszymi specjalistami – służymy fachową pomocą i doradztwem przy realizacji projektu systemu ochrony przeciwpożarowej.
