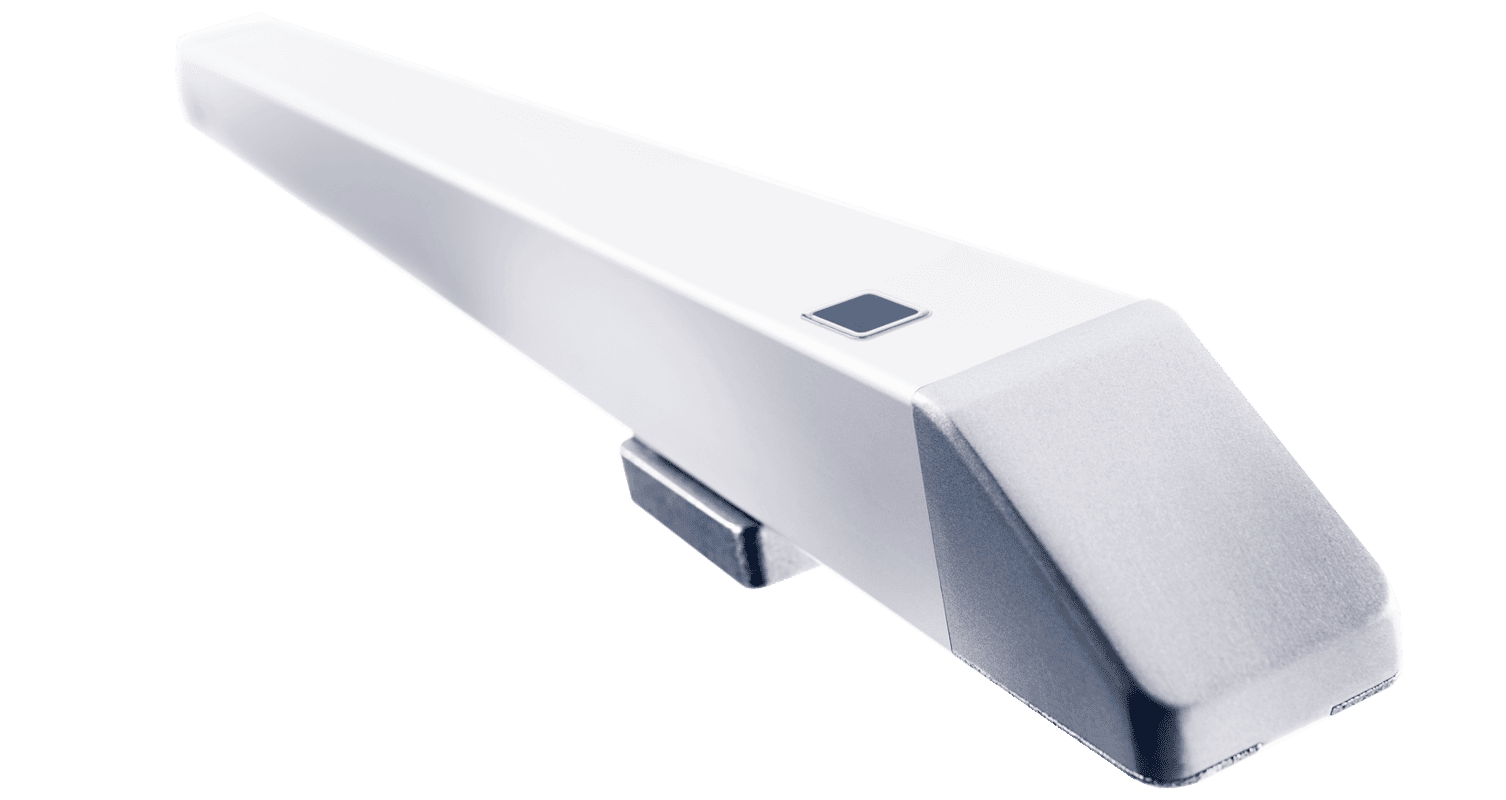

FVUx – napęd ryglujący nawierzchniowy
Napęd ryglujący FV
Wymagania europejskie i krajowe, rosnąca złożoność techniczna i zobowiązania wynikające z prawa budowlanego: producenci okien i fasad muszą znaleźć złożone rozwiązania dla inteligentnych i zrównoważonych projektów budowlanych. Elektryczne napędy ryglujące do systemów oddymiania i naturalnej wentylacji firmy AUMÜLLER są do tego idealnymi produktami. Nasze napędy ryglujące oferują swobodę zamiast ograniczeń dla Twoich fasad i dachów.
Wersje napędów ryglujących z serii FVUx:
FVUI
- Zastosowanie: Naturalna wentylacja, oddymianie, ferralux -NSHEV
- Montaż nawierzchniowy lub zintegrowany
- Konsola blokująca (8 mm) lub konsola blokująca (6 mm)
- Możliwość ustawienia kierunku pracy
- Możliwość manualnego przesunięcia napędu
- Regulowany kierunek
Opcje
- Programowalne funkcje specjalne
- Kompatybilność z M-COM, wewnętrzna krańcówka i kontrola sekwencyjna do napędów S3/S12
- Połączenie w gwiazdę
- Zasilanie napędów otwierających nie przebiega przez FVUI
- Kontrola sekwencyjna przez żyłę komunikacyjną
FVUB R (prawy) /L (lewy)
- Zastosowanie: Naturalna wentylacja, oddymianie, ferralux -NSHEV
- Montaż nawierzchniowy l na głównej lub bocznej krawędzi zamykania na ramie okna (RM) otwieranego na zewnątrz lub na skrzydle (FM) okna otwieranego do wewnątrz
- Wymagana ilość miejsca: 28 mm
- Napęd ryglujący przesuwający okucie okna
- Regulowany kierunek
Opcje
- Konsola blokująca dostosowywana do projektu, specyfikacji i wymagań profili
- Kompatybilność z M-COM, wewnętrzna krańcówka i kontrola sekwencyjna do napędów S3/S12
- Połączenie w gwiazdę
- Zasilanie napędów otwierających nie przebiega przez FVUB
- Kontrola sekwencyjna przez żyłę komunikacyjną
FVUR
- Zastosowanie: Naturalna wentylacja, oddymianie, ferralux -NSHEV
- Montaż nawierzchniowy l na głównej lub bocznej krawędzi zamykania na ramie okna (RM) otwieranego na zewnątrz lub na skrzydle (FM) okna otwieranego do wewnątrz
- Wymagana ilość miejsca: 26 mm
- Napęd ryglujący przesuwający okucie okna
- Regulowany kierunek
Opcje
- Konsola blokująca dostosowywana do projektu, specyfikacji i wymagań profili
- Kompatybilność z M-COM, wewnętrzna krańcówka i kontrola sekwencyjna do napędów S3/S12
- Połączenie w gwiazdę
- Zasilanie napędów otwierających nie przebiega przez FVUB
- Kontrola sekwencyjna przez żyłę komunikacyjną
FVUE
- Zastosowanie: Naturalna wentylacja, oddymianie, ferralux -NSHEV
- Montaż nawierzchniowy l na głównej lub bocznej krawędzi zamykania na ramie okna (RM) otwieranego na zewnątrz lub na skrzydle (FM) okna otwieranego do wewnątrz
- Wymagana ilość miejsca: 26 mm
- Napęd ryglujący skrzydło – odpowiedni do zastosowań bez listwy ryglującej
- Regulowany kierunek ryglowania
Opcje
- Kompatybilność z M-COM, wewnętrzna krańcówka i kontrola sekwencyjna do napędów S3/S12
- Połączenie w gwiazdę
- Zasilanie napędów otwierających nie przebiega przez FVUB
- Kontrola sekwencyjna przez żyłę komunikacyjną8
Dane techniczne:
FVUI 24 V DC
FVUB 24 V DC
FVUR 24 V DC
FVUE 24 V DC
FV4 24 V DC
FVUI 24 V DC
| Nazwa produktu | FVUI 24 V DC |
|---|---|
| Zastosowanie | wentylacja, oddymianie, certyfikowane okna oddymiajace NSHEV (EN 12101-2) |
| Warianty | pojedynczy |
| Elektronika wyłączająca | zintegrowana, współpraca z M-COM do współpracy i sekwencji z napędami S3/S12 |
| Napięcie znamionowe | 24 V DC |
| Prąd odcięcia | 1.0 A |
| Skok | ~ 18 mm |
| Siła pchania – / hamowania- / siła ryglowania | 600 / 1000 / 1500 N; programowalna |
| Czas pracy | 5.0 s (3.6 mm/s) |
| Adapter sprzęgający | Konsola 8 mm grubości z odlewu cynkowego do okuć okiennych dostarczonych przez Klienta; opcjonalnie 6 mm |
| Obudowa (szer. x wys. x dł.) | anodowane aluminium, 26 x 26 x 415 mm |
| Przewód podłączeniowy | bezhalogenowy, szary, 3×0.5 mm², długość 3 m |
| Stopień ochrony | IP 32 |
FVUB 24 V DC
| Nazwa produktu | FVUB 24 V DC |
|---|---|
| Zastosowanie | wentylacja, oddymianie, certyfikowane okna oddymiajace NSHEV (EN 12101-2) |
| Warianty | pojedynczy |
| Elektronika wyłączająca | zintegrowana, współpraca z M-COM do współpracy i sekwencji z napędami S3/S12 |
| Napięcie znamionowe | 24 V DC |
| Prąd odcięcia | 1.0 A |
| Skok | ~ 18 mm |
| Siła pchania – / hamowania- / siła ryglowania | 600 / 1000 / 1500 N; programowalna |
| Czas pracy | 5.0 s (3.6 mm/s) |
| Adapter sprzęgający | konsola ze stali nierdzewnej do okuć okiennych dostarczonych przez Klienta; opcjonalnie 6 mm |
| Obudowa (szer. x wys. x dł.) | anodowane aluminium, 26 x 26 x 415 mm |
| Przewód podłączeniowy | bezhalogenowy, szary, 3×0.5 mm², długość 3 m |
| Stopień ochrony | IP 32 |
FVUR 24 V DC
| Nazwa produktu | FVUR 24 V DC |
|---|---|
| Zastosowanie | wentylacja, oddymianie, certyfikowane okna oddymiajace NSHEV (EN 12101-2) |
| Warianty | pojedynczy |
| Elektronika wyłączająca | zintegrowana, współpraca z M-COM do współpracy i sekwencji z napędami S3/S12 |
| Napięcie znamionowe | 24 V DC |
| Prąd odcięcia | 1.0 A |
| Skok | ~ 18 mm |
| Siła pchania – / hamowania- / siła ryglowania | 600 / 1000 / 1500 N; programowalna |
| Czas pracy | 5.0 s (3.6 mm/s) |
| Adapter sprzęgający | konsola ze stali nierdzewnej do okuć okiennych dostarczonych przez Klienta; opcjonalnie 6 mm |
| Obudowa (szer. x wys. x dł.) | anodowane aluminium, 26 x 26 x 415 mm |
| Przewód podłączeniowy | bezhalogenowy, szary, 3×0.5 mm², długość 3 m |
| Stopień ochrony | IP 32 |
FVUE 24 V DC
| Nazwa produktu | FVUE 24 V DC |
|---|---|
| Zastosowanie | wentylacja, oddymianie, certyfikowane okna oddymiajace NSHEV (EN 12101-2) |
| Warianty | pojedynczy |
| Elektronika wyłączająca | zintegrowana, współpraca z M-COM do współpracy i sekwencji z napędami S3/S12 |
| Napięcie znamionowe | 24 V DC |
| Prąd odcięcia | 1.0 A |
| Skok | ~ 18 mm |
| Siła pchania – / hamowania- / siła ryglowania | 600 / 1000 / 1500 N; programowalna |
| Czas pracy | 5.0 s (3.6 mm/s) |
| Adapter sprzęgający | Uchwyt blokujący i narożny wykonany ze stali nierdzewnej, do montażu powierzchniowego na ramie główna / wtórna krawędź zamykania skrzydeł otwieranych do wewnątrz bez okucia (1 punkt ryglowania) |
| Obudowa (szer. x wys. x dł.) | anodowane aluminium, 26 x 26 x 415 mm |
| Przewód podłączeniowy | bezhalogenowy, szary, 3×0.5 mm², długość 3 m |
| Stopień ochrony | IP 32 |
FV4 24 V DC
| Nazwa produktu | FV4 24 V DC |
|---|---|
| Zastosowanie | wentylacja, oddymianie, certyfikowane okna oddymiajace NSHEV (EN 12101-2) |
| Warianty | pojedynczy, wersja prawa/lewa z 1,2 lub 3 punktami ryglującymi |
| Elektronika wyłączająca | zintegrowana, współpraca z M-COM do współpracy i sekwencji z napędami S3/S12 |
| Napięcie znamionowe | 24 V DC |
| Prąd odcięcia | 0.8 A |
| Skok | ~ 15 mm |
| Siła pchania | 600 N |
| Czas pracy | ~ 5.0 s |
| Konsola blokująca | konsola ze stali nierdzewnej (wymagana ilośc miejsca 35 mm) / aluminium (wymagana ilość miejsca 15 mm) |
| Obudowa (szer. x wys. x dł.) | anodowane aluminium, 35 x 35 mm, długośc zależna od wersji |
| Przewód podłączeniowy | bezhalogenowy, szary, 3×0.5 mm², długość 3 m |
| Stopień ochrony | IP 32 |
Montaż konsoli blokującej:
- Uniwersalna opcja montażu zapewniająca większą elastyczność
- Krótki czas otwierania wynoszący zaledwie 5 sekund
- Kierunek można łatwo zmienić za pomocą inteligentnego przycisku
- Do kontrolowanej naturalnej wentylacji, oddymiania i certyfikowanych okien oddymiajacych ferralux®-NSHEV zgodnie z EN 12101-2
- Prosty montaż dzięki opcji bezpośredniego mocowania
- Ręczne odblokowanie awaryjne do ręcznego otwierania okna
- Adapter sprzęgający obsługuje wielopunktowe system blokowania za pomocą dodatkowej rolki blokującej
- Adapter łączący przystosowany do określonych okuć / profili
- Mocny 600 N dla innowacyjnej wysokiej wydajności
- M-COM do automatycznej konfiguracji pracy synchronicznej i sterowania sekwencyjnego w systemach z wieloma napędami
- Ukryte prowadzenie kabli dla lepszego wyglądu
- Najnowocześniejsza konstrukcja z obudową wykonaną z anodowanego aluminium lub opcjonalnie w kolorach RAL
- Niski poziom hałasu do użytku w obszarach wrażliwych na hałas
