FTA 600 GF – napęd ramieniowy
FTA 600 GF – napęd ramieniowy
FTA 600 GF to siłownik ramieniowy AUMÜLLER przeznaczony do automatycznego otwierania okien rozwiernych otwieranych na zewnątrz w systemach oddymiania grawitacyjnego zgodnych z EN 12101-2 oraz w układach naturalnej wentylacji. Wariant GF montowany jest po stronie przeciwnej do zawiasów, pracuje przy zasilaniu 24 V DC i może współpracować ze wszystkimi centralami oddymiania oraz układami sterowania, które podają właściwe napięcie 24 V DC.
Do okien rozwiernych otwieranych na zewnątrz
Wersja GF jest przeznaczona do montażu po stronie przeciwnej do zawiasów i znajduje zastosowanie w systemach oddymiania oraz przewietrzania.
Film o produkcie
Zobacz sposób działania napędu FTA 600 GF na materiale wideo.
Zobacz film o produkcie Najważniejsze cechy użytkowe
Zastosowanie w oddymianiu i wentylacji
Napęd jest przeznaczony do automatycznego otwierania okien rozwiernych w systemach oddymiania grawitacyjnego NSHEV oraz w instalacjach naturalnej wentylacji pomieszczeń.
Wariant GF
Odmiana GF jest przeznaczona do okien otwieranych na zewnątrz i montowana po stronie przeciwnej do zawiasów, co odróżnia ją od wariantu DF pracującego po stronie zawiasów.
Wysoka siła pracy
Napęd osiąga moment obrotowy maksymalnie 215 Nm, odpowiadający około 600 N, a siła ciągnięcia może dochodzić do 3000 N zależnie od sposobu montażu.
Integracja z systemem sterowania
Siłownik posiada zintegrowany wyłącznik przeciążeniowy S12 oraz programowalne bezpotencjałowe wyjście przekaźnikowe, które może być wykorzystane między innymi do obsługi elektrozamka.
Parametry techniczne FTA 600 GF
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 24 V DC (19-28 V) |
| Prąd znamionowy | 1,0 A |
| Prąd odcięcia | 1,4 A |
| Moment obrotowy maksymalny | 215 Nm, ok. 600 N |
| Siła ciągnięcia | Do 3000 N, zależnie od montażu |
| Kąt otwarcia | 0-93° (±5%) |
| Czas pracy 0-90° | Około 45 s |
| Stopień ochrony | IP33C |
| Cykl pracy | 30% ED (3 min ON / 7 min OFF) |
| Temperatura pracy | Od -5°C do +60°C |
| Generowany hałas | ≤ 70 dB(A) |

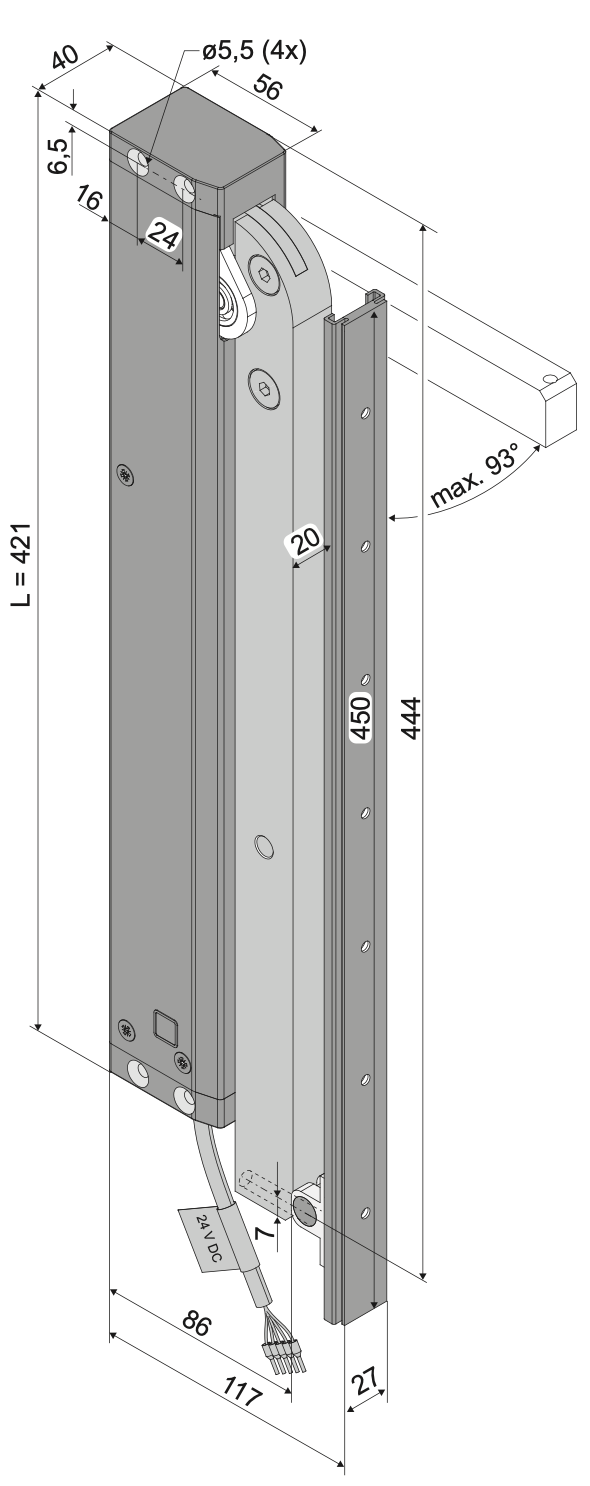

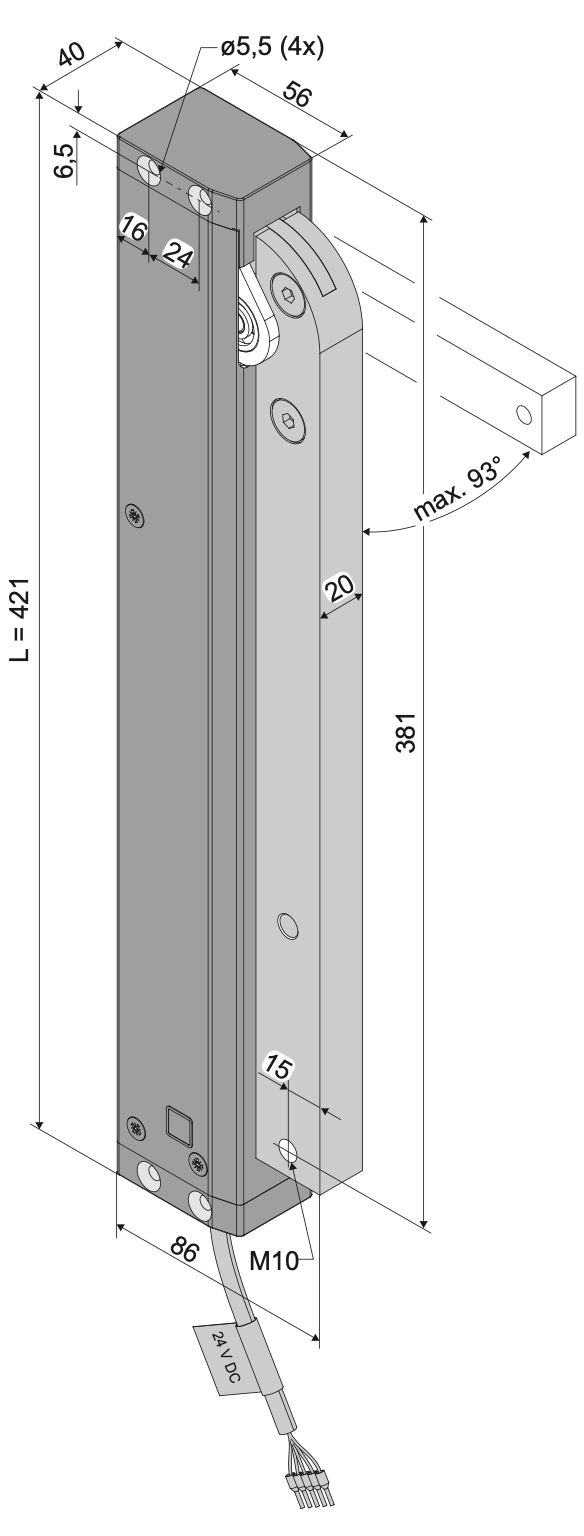

| Długość obudowy | 455 mm |
| Przewód zasilający | 5 × 0,5 mm², bezhalogenowy, ok. 3 m |
| Wyjście przekaźnikowe | Max. 24 V DC / 0,5 A, programowalne |
W świadectwie dopuszczenia CNBOP dla odmiany FTA 600 GF S12 podano znamionowe napięcie 24 V DC, pobór prądu maksymalnie 1,2 A, kąt otwarcia 0-93° oraz siłę otwierania i zamykania 600 N / 600 N.
Warunki montażowe i wymagania instalacyjne
Montaż po stronie przeciwnej do zawiasów
Dla wariantu GF przewidziano montaż zewnętrzny po stronie przeciwnej do zawiasów. Wymagana jest konsola ramowa K104 oraz zestaw z szyną ślizgową i suwakiem.
Geometria skrzydła
Maksymalne wymiary okna są zależne od kąta otwarcia, wysuwu i oporu. Zalecana jest analiza układu zawiasów, grubości ościeżnicy oraz odległości punktów mocowania.
Bezpieczeństwo użytkowania
W przypadku montażu poniżej 2,5 m od podłogi konieczna jest ocena ryzyka zgodnie z EN 60335-2-103. System powinien zapewniać ochronę przed przytrzaśnięciem, na przykład przez czujniki podczerwieni, listwy naciskowe lub monitoring siły zamykania.
Wymagania elektryczne
Napęd działa po podaniu właściwego napięcia 24 V DC i może pracować ze wszystkimi centralami oddymiania lub układami sterowania, które zapewniają odpowiednie parametry zasilania. Montaż i okablowanie powinny być wykonywane przez wykwalifikowany personel, a przewody nie mogą być skręcane, zgniatane ani prowadzone luzem.
Wnioski użytkowe
FTA 600 GF to napęd ramieniowy do okien rozwiernych otwieranych na zewnątrz, przeznaczony do zastosowań oddymiających i wentylacyjnych wymagających dużej siły, zasilania 24 V DC oraz prawidłowego dopasowania geometrii montażu. O skuteczności działania decydują przede wszystkim poprawny dobór wariantu GF do kierunku pracy skrzydła, właściwa geometria mocowania oraz zachowanie wymagań bezpieczeństwa i ochrony przed przytrzaśnięciem.
Dokumenty do pobrania
Materiały techniczne i formalne związane z napędem FTA 600 GF.
