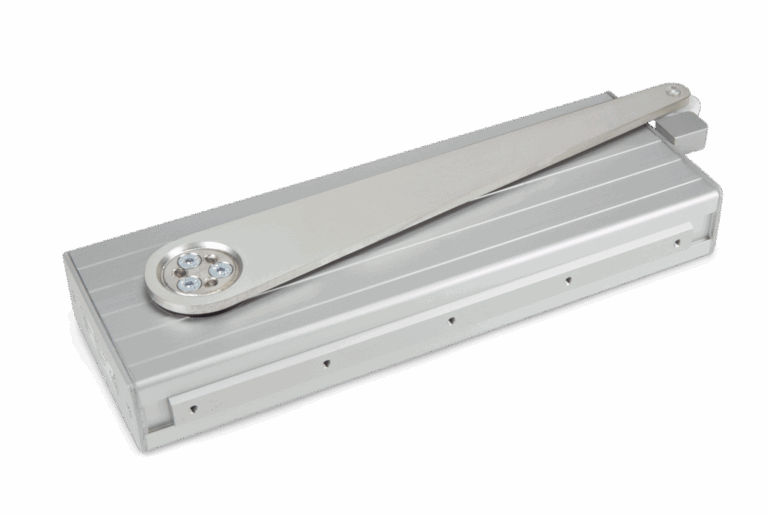

Siłownik drzwiowy ESCO BS – ramieniowy napęd do systemów napowietrzania
Siłowniki serii ESCO BS to sprawdzone rozwiązanie do automatycznego otwierania drzwi napowietrzających w systemach oddymiania grawitacyjnego (RWA). Dzięki dostępności wielu wariantów wykonania – długości ramienia, stron zawiasów, opóźnień startu i sił działania – napęd ten może być precyzyjnie dopasowany do geometrii otworu drzwiowego i wymagań projektowych.
Zastosowanie
Napęd BS znajduje zastosowanie w:
drzwiach napowietrzających na klatkach schodowych, korytarzach, przedsionkach PPOŻ,
instalacjach oddymiania wymagających sekwencji z elektrozaczepem,
skrzydłach czynnym i biernym (wariant BS K / BS Krótki WS),
drzwiach jedno- i dwuskrzydłowych,
zabudowie z ograniczoną przestrzenią montażową (BS LI).
| Parametry techniczne – siłowniki drzwiowe ESCO BS | |
|---|---|
| Napięcie zasilania | 24 V DC (±15%) |
| Siła pchania (w zależności od wersji) | 300 N lub 500 N |
| Siła ciągnięcia | do 500 N |
| Kąt otwarcia | max. 125° (programowalny) |
| Czas otwarcia | ok. 60 s (pełny kąt) |
| Stopień ochrony | IP54 |
| Temperatura pracy | 0°C do +75°C |
| Odporność ogniowa | 300°C / 30 min |
| Poziom hałasu | < 70 dB(A) |
| Wymiary obudowy | BS: 475×122×60 mm BS-K: 382 mm długości |
| Przewód zasilający | 5×0,5 mm² (bez wtyczki) |
| Przekaźnik meldunkowy | NO / 24 V DC – aktywowany w pozycji otwartej |
| Port LP | Tak – do sterowania siłownikiem ryglującym |
| Ramiona | Standardowe, krótkie, krótkie WS, zabudowa LI |
| Kolorystyka | RAL 9006 (standard), opcje RAL/DB na zamówienie |
Funkcje programowalne (przez Simon-Link)
Napęd BS można w pełni konfigurować za pomocą narzędzia Simon-Link poprzez port serwisowy (dostęp wewnątrz obudowy). Oprogramowanie umożliwia:
| Funkcje programowalne – ESCO BS (Simon-Link) | |
|---|---|
| Kierunek otwierania | Lewe / prawe (DIN L / R) |
| Kąt otwarcia | 90°–125° (z krokiem 1°) |
| Opóźnienie startu | 0 s / 5 s / 10 s |
| Tryb rygla (port LP) | Aktywacja z czasem opóźnienia (regulowany) |
| Próg odcięcia przeciążeniowego | Ustawialny w mA (zależnie od wersji) |
| Tryb meldunku | Przekaźnik w pozycji końcowej (NO/NC) |
| Test funkcjonalny | Symulacja cyklu otwarcia / zamknięcia |
| Odczyt danych roboczych | liczba cykli, czasy pracy, statusy logiczne |
Uwagi montażowe
Siłowniki mogą być montowane po stronie zawiasów lub odwrotnej.
Wariant LI umożliwia zabudowę wewnętrzną (np. w świetle ościeżnicy).
Wersje KRÓTKIE i KRÓTKIE-WS umożliwiają pracę na skrzydłach biernych (wąskie drzwi).
Możliwy montaż na ramie lub skrzydle, przy użyciu płyt, kątowników, listew prowadzących.
Podsumowanie
ESCO BS to technicznie dopracowany napęd drzwiowy, który łączy:
solidną konstrukcję (IP54, 300°C/30 min),
pełną konfigurowalność (Simon-Link),
szeroką gamę wariantów (BS, BS K, BS WS, LI),
integrację z ryglami i centralami RZN, AFG, D+H, Awex.
Dzięki temu jest to jeden z najczęściej stosowanych siłowników napowietrzających w budynkach wielokondygnacyjnych i obiektach z wymaganiami PPOŻ.
Dostępne modele:
| Model | Strona zawiasów | Ramię | Siła działania | Opóźnienie | Zalecana szerokość skrzydła |
|---|---|---|---|---|---|
| BS-LI | Lewe | Standard | 300 N | 0 s | 735–1135 mm |
| BS-LI/5SEK | Lewe | Standard | 300 N | 5 s | 735–1135 mm |
| BS-LI/10SEK | Lewe | Standard | 300 N | 10 s | 735–1135 mm |
| BS-RE | Prawe | Standard | 300 N | 0 s | 735–1135 mm |
| BS-RE/5SEK | Prawe | Standard | 300 N | 5 s | 735–1135 mm |
| BS-RE/10SEK | Prawe | Standard | 300 N | 10 s | 735–1135 mm |
| BS-LI/95 | Lewe | Standard /95 | 300 N | 0 s | 525–735 mm |
| BS-LI/95/5SEK | Lewe | Standard /95 | 300 N | 5 s | 525–735 mm |
| BS-LI/95/10SEK | Lewe | Standard /95 | 300 N | 10 s | 525–735 mm |
| BS-RE/95 | Prawe | Standard /95 | 300 N | 0 s | 525–735 mm |
| BS-RE/95/5SEK | Prawe | Standard /95 | 300 N | 5 s | 525–735 mm |
| BS-RE/95/10SEK | Prawe | Standard /95 | 300 N | 10 s | 525–735 mm |
| BS-LI/KRÓTKI/5SEK | Lewe | Krótkie | 500 N | 5 s | 470–735 mm |
| BS-LI/KRÓTKI/10SEK | Lewe | Krótkie | 500 N | 10 s | 470–735 mm |
| BS-RE/KRÓTKI/5SEK | Prawe | Krótkie | 500 N | 5 s | 470–735 mm |
| BS-RE/KRÓTKI/10SEK | Prawe | Krótkie | 500 N | 10 s | 470–735 mm |
| BS-LI/KRÓTKI-WS/5SEK | Lewe | Krótkie WS | 500 N | 5 s | 270–470 mm |
| BS-LI/KRÓTKI-WS/10SEK | Lewe | Krótkie WS | 500 N | 10 s | 270–470 mm |
| BS-RE/KRÓTKI-WS/5SEK | Prawe | Krótkie WS | 500 N | 5 s | 270–470 mm |
| BS-RE/KRÓTKI-WS/10SEK | Prawe | Krótkie WS | 500 N | 10 s | 270–470 mm |
