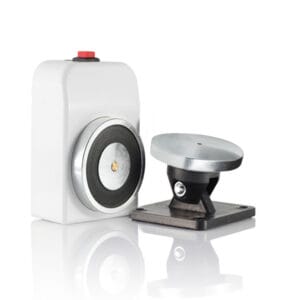

S2- Trzymacz drzwiowy, ścienny, 500N/1000N
Trzymacz drzwiowy ścienny S2 do systemów kontroli zamknięć ogniowych
S2 to elektromagnetyczny trzymacz drzwiowy przeznaczony do utrzymywania skrzydła drzwiowego w pozycji otwartej w układach kontroli zamknięć ogniowych. W normalnym stanie pracy trzymacz stabilnie utrzymuje drzwi, natomiast po zaniku zasilania lub po podaniu sygnału zwolnienia umożliwia ich samoczynne zamknięcie przez współpracujący samozamykacz. Taki sposób działania odpowiada funkcji urządzeń hold-open przewidzianych dla drzwi rozwiern
H3 Zastosowanie
Trzymacz S2 stosuje się tam, gdzie drzwi przeciwpożarowe lub dymoszczelne mają pozostawać na co dzień otwarte, ale muszą zostać zwolnione w stanie alarmowym. Rozwiązanie znajduje zastosowanie w ciągach komunikacyjnych, przedsionkach, przejściach ewakuacyjnych oraz w obiektach użyteczności publicznej, gdzie wymagane jest połączenie funkcji eksploatacyjnej z kontrolowanym zamknięciem po wykryciu zagrożenia. Sam trzymacz nie zastępuje samozamykacza i musi pracować jako element kompletnego układu drzwiow
| Typ | Trzymacz drzwiowy ścienny S2 |
| Siła przytrzymania | 500 N |
| Napięcie zasilania | 24 V DC |
| Pobór prądu | 60 mA |

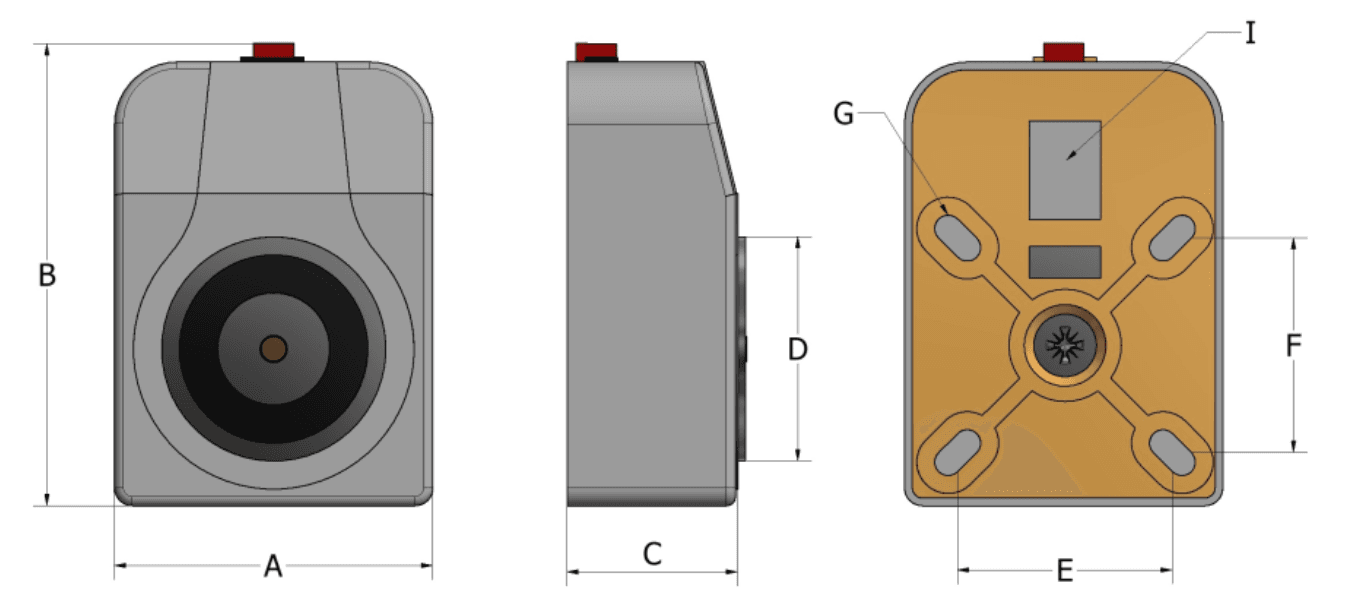

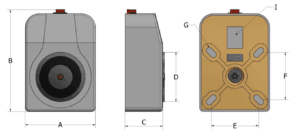

| Wymiary obudowy | 72 × 105 × 40 mm |
| Wymiary montażowe | 52 × 52 mm, otwory 6,5 × 12 mm oraz 16 × 22 mm |
| Element przytrzymujący | Płyta S01 z amortyzacją i regulacją ±60° |
| Materiał obudowy | Tworzywo sztuczne |
| Zgodność | EN 1155 |
Budowa i funkcje
Korpus trzymacza S2 ma zwartą konstrukcję do montażu ściennego. W rodzinie tej stosowana jest ruchoma płyta kotwicząca z amortyzacją i zakresem regulacji do ±60°, co ułatwia kompensację niewspółosiowości pomiędzy magnesem a zworą oraz ogranicza udary przy kontakcie skrzydła z elementem przytrzymującym. Przewody mogą być wprowadzane od dołu lub z boku obudowy, co upraszcza prowadzenie instalacji na obiekcie.
Seria S2 obejmuje wykonania o sile przytrzymania 500 N oraz 1000 N. Z punktu widzenia doboru nie należy sprowadzać wyboru wyłącznie do samej siły przytrzymania. Znaczenie ma również napięcie pracy, pobór prądu, sposób montażu, geometria dojścia skrzydła do trzymacza oraz dobór odpowiedniej płyty kotwiczącej. Przy większych lub cięższych skrzydłach oraz w miejscach o zwiększonych oporach ruchu zasadny może być dobór wariantu 100N.
W praktyce projektowej i wykonawczej trzeba sprawdzić cztery kwestie. Po pierwsze, czy drzwi są wyposażone w samozamykacz zapewniający pewne zamknięcie po zwolnieniu trzymacza. Po drugie, czy przewidziano właściwe sterowanie zwolnieniem z systemu sygnalizacji pożaru lub z centrali zamknięć ogniowych. Po trzecie, czy miejsce montażu zapewnia poprawne ustawienie względem zwory. Po czwarte, czy zasilanie i okablowanie są zgodne z założeniami układu sterowania. Sam trzymacz ma realizować funkcję przytrzymania i zwolnienia, a nie kompensować błędy doboru całego zestawu drzwiowego.
Dostępne modele i parametry:
| Funkcja robocza | Przytrzymanie drzwi w pozycji otwartej i zwolnienie po zaniku zasilania lub sygnale sterującym |
| Montaż | Wykonanie ścienne do współpracy z płytą kotwiczącą |
| Kompensacja ustawienia | Ruchoma zwora z amortyzacją i regulacją ±60° |
| Integracja | Współpraca z układami SSP oraz centralami sterowania drzwiami i zamknięciami ogniowymi |
| Zastosowanie | Drzwi przeciwpożarowe, dymoszczelne i przejścia komunikacyjne wymagające kontrolowanego zwolnienia |
