Powerchain – napęd łańcuchowy

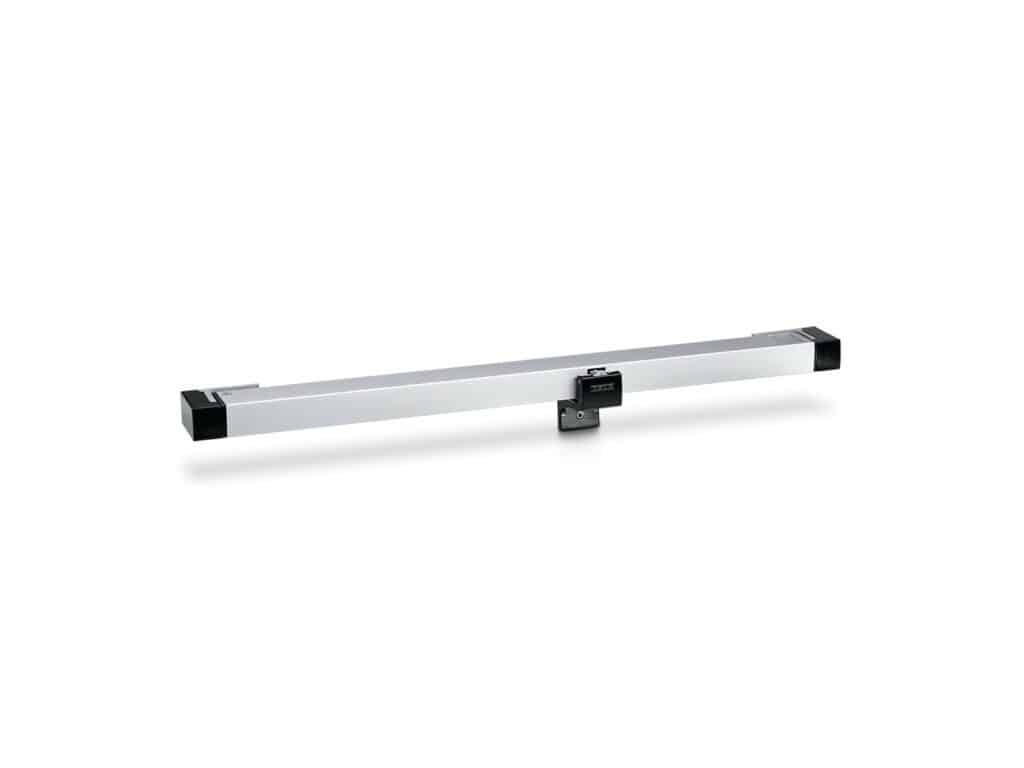

GEZE Powerchain – siłownik łańcuchowy do ciężkich okien oddymiających i wentylacyjnych
Zastosowanie
GEZE Powerchain to napęd łańcuchowy klasy premium, zaprojektowany do zastosowań wymagających dużej siły i długiego wysuwu. Jego główne obszary pracy to:
systemy oddymiania grawitacyjnego (NSHEV) zgodne z EN 12101-2,
naturalna wentylacja w budynkach wielkokubaturowych,
ciężkie i duże skrzydła okienne – fasadowe, świetlikowe i odchylne.
Dzięki kompaktowej konstrukcji przy dużej sile działania, Powerchain sprawdza się zarówno przy montażu zewnętrznym, jak i wewnętrznym – na profilach aluminiowych, stalowych i drewnianych.
Kluczowe cechy
Duża siła pchania i ciągnięcia – do 1000 N, z możliwością synchronizacji napędów,
Trzy warianty wysuwu: 600 / 800 / 1200 mm,
Możliwość programowania pozycji krańcowych i prędkości działania,
Zabezpieczenie przeciążeniowe, system informowania o pozycji (opcjonalny styk),
Przeznaczenie do okien otwieranych na zewnątrz i do wewnątrz, również przy dużym promieniu otwarcia.
Parametry techniczne:
| Parametr | Wartość |
|---|---|
| Zasilanie | 24 V DC |
| Siła ciągnięcia / pchania | do 1000 N |
| Wysuwy dostępne | 600 mm / 800 mm / 1200 mm |
| Czas otwarcia | 30–60 s (w zależności od wersji) |
| Stopień ochrony | IP30 – IP42 |
| Zakres temperatur pracy | -5°C … +75°C |
| Poziom hałasu | ≤ 70 dB(A) |
| Synchronizacja | tak, master/slave |
| Rodzaj łańcucha | stal nierdzewna, podwójny |
| Obudowa | anodowane aluminium |
| Informacja zwrotna | styk (opcjonalnie) |
| Wysuw [mm] | Długość L [mm] | A [mm] | B [mm] | G [mm] |
|---|---|---|---|---|
| 600 | 697 | 379 | 449 | 694 |
| 800 | 797 | 479 | 549 | 794 |
| 1200 | 997 | 679 | 749 | 994 |
Obudowa o przekroju wys. ~42 mm / szer. ~34 mm. Długości całkowite wzrastają wraz z wysuwem – należy uwzględnić to przy planowaniu montażu na skrzydłach o ograniczonej przestrzeni.
Montaż i konfiguracja

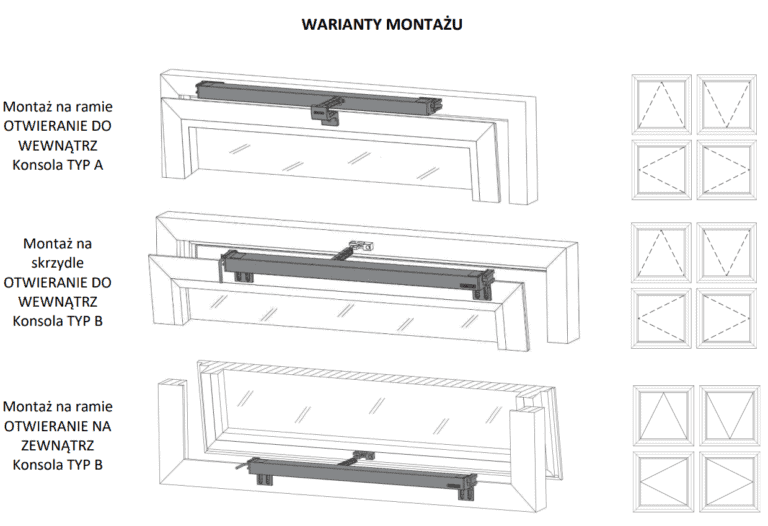

Napęd Powerchain można zamontować w trzech konfiguracjach:
V1 / V2 / V3 – zależnie od położenia zawiasów, kąta otwarcia i kierunku działania,
na ramie lub skrzydle, w zależności od typu okna i potrzeb wentylacyjnych,
przy użyciu dedykowanych zestawów montażowych, zgodnych z normami DIN (wkręty, konsole, wsporniki).
⚠️ Montaż wymaga precyzyjnego ustawienia punktów zaczepu i toru pracy łańcucha. Zaleca się użycie prowadników dystansowych w przypadku powierzchni nierównych lub zakrzywionych.
Integracja z systemami
GEZE Powerchain może pracować:
jako napęd główny w systemach RWA/NSHEV (np. z centralami GEZE THZ, MBZ300),
w układzie Master-Slave (synchronizacja dwóch napędów na jednym skrzydle),
z czujnikami pogodowymi i systemami sterowania BMS (KNX, BACnet),
z napędami ryglującymi (np. GEZE E250/E350) dla zapewnienia pełnej szczelności.
Praktyczne zalety dla instalatorów
Wysoka siła przy relatywnie niewielkiej długości obudowy,
Kompatybilność z ciężkimi oknami i świetlikami,
Szybki i powtarzalny montaż – dzięki dokumentacji GEZE i otwartemu systemowi mocowań,
Możliwość integracji z różnymi systemami bezpieczeństwa i automatyką budynkową.

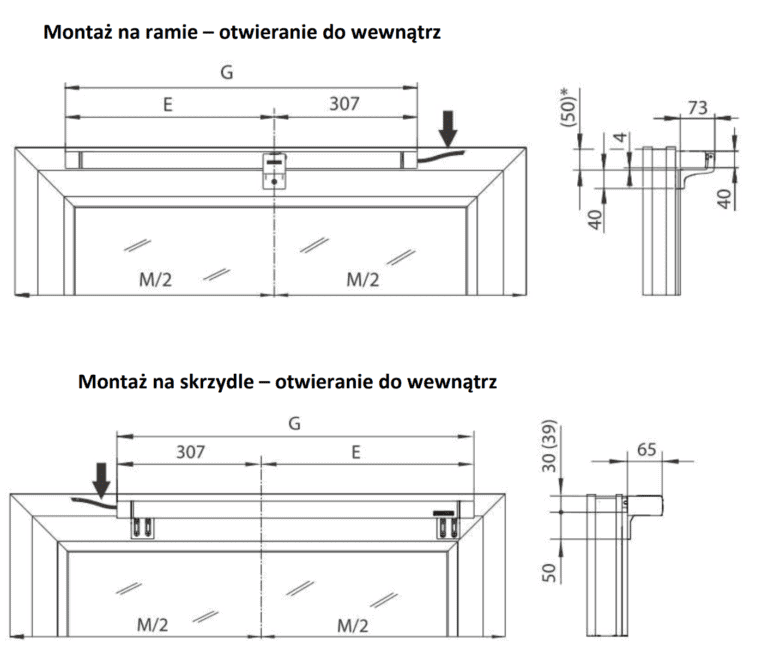

Wymagane miejsce na mocowanie siłownika:

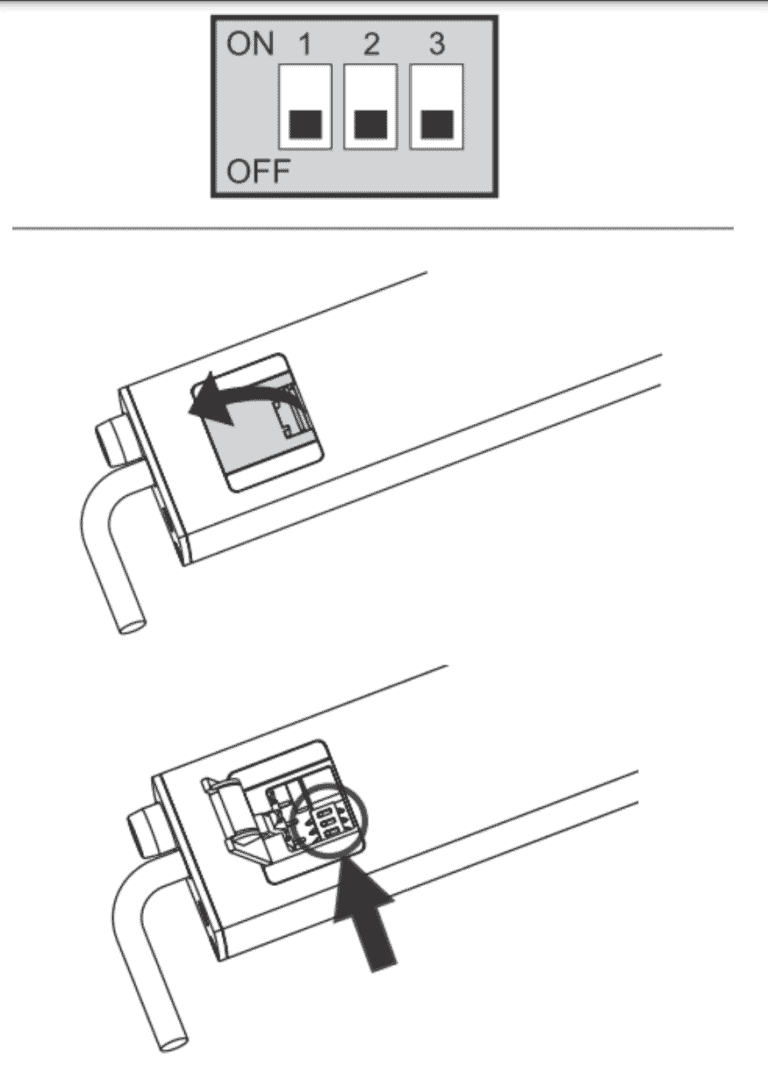

Ustawienia trybu pracy za pomocą przełącznika DIP-switch:
