Systemy przyzywowe do toalet

Czym są systemy przyzywowe?

System przyzywowy to instalacja niskonapięciowa służąca do szybkiego wezwania pomocy z określonego pomieszczenia lub strefy. Jego zadaniem nie jest wyłącznie wywołanie alarmu, ale również jednoznaczne przekazanie informacji, w którym miejscu zgłoszono wezwanie, oraz potwierdzenie, że sygnał został odebrany przez personel lub obsługę. W praktyce takie systemy stosuje się przede wszystkim w toaletach dla osób z niepełnosprawnościami, pokojach opieki, gabinetach, przebieralniach, strefach personelu i innych miejscach, w których użytkownik może potrzebować natychmiastowego wsparcia.

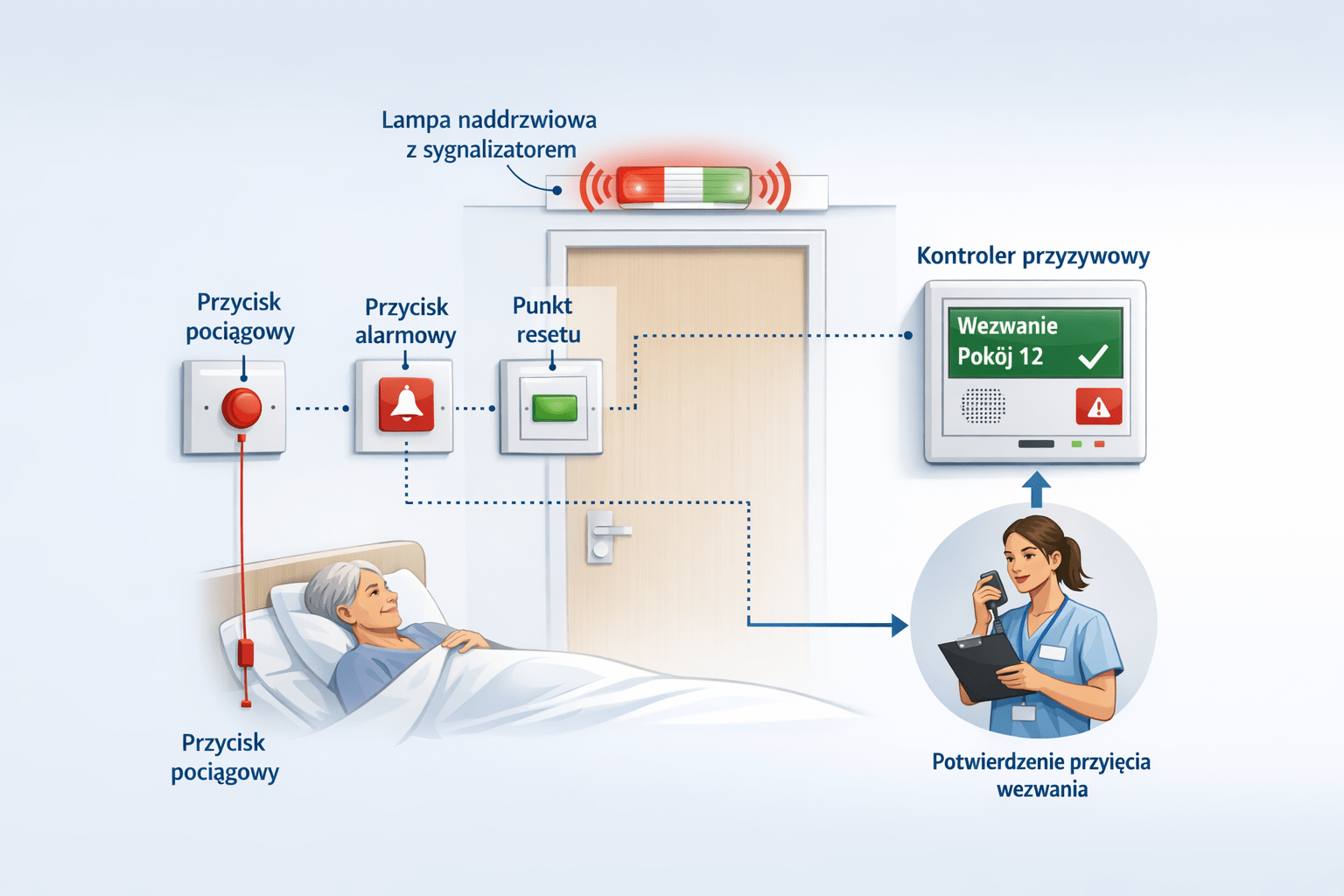

Typowy system przyzywowy tworzą urządzenia wywoławcze, elementy sygnalizacji lokalnej i zdalnej oraz kontroler odbierający zgłoszenia. W zależności od konfiguracji system może obsługiwać wezwania standardowe i alarmowe. W kontrolerach NC944, NC943B oraz NC910/NC920 rozróżniono dwa poziomy pracy: wezwanie standardowe jest sygnalizowane dźwiękiem ciągłym i stałym świeceniem wskaźnika, natomiast wezwanie alarmowe ma priorytet, jest sygnalizowane dźwiękiem pulsującym oraz miganiem wskaźników i co do zasady powinno być kasowane w miejscu jego wywołania.

Te same elementy bazowe mogą być stosowane zarówno w prostym systemie jednostrefowym, jak i w układach 4-, 10- i 20-strefowych oraz w systemach przewidzianych do dalszej rozbudowy.

W praktyce oznacza to, że system przyzywowy można dobrać do skali obiektu: od jednej toalety dostępnej, przez mały obiekt usługowy, po większe instalacje w domach opieki, placówkach medycznych czy budynkach użyteczności publicznej. Na tej stronie opisujemy elementy takiego systemu od strony funkcjonalnej i instalacyjnej, zaczynając od kontrolerów, a następnie przechodząc do przycisków, pociągaczy, punktów resetu, lamp naddrzwiowych i pozostałych urządzeń współpracujących.

Konfigurator uproszczony

Wybierz wielkość systemu przyzywowego

Kliknij wariant odpowiadający planowanej liczbie stref. Poniżej pokaże się przykładowe rozwiązanie systemowe i podstawowy układ urządzeń.

Liczba stref / skala systemu

1 strefa Pojedyncza toaleta dostępna lub jedno pomieszczenie 2–4 strefy Mały system wielostrefowy 5–10 stref Średni system dla większej liczby pomieszczeń 11–20 stref Rozbudowany układ dla większych obiektów

Sugerowane rozwiązanie

NC943B

Jednostrefowy kontroler przyzywowy odpowiedni do prostego układu, takiego jak pojedyncza toaleta dostępna lub jedno pomieszczenie wsparcia.

Przykładowa konfiguracja

kontroler przyzywowy NC943B,
przycisk pociągowy NC807C,
przycisk alarmowy NC804DE,
punkt resetu NC809DBBT,
lampa naddrzwiowa z sygnalizatorem NC806CS.

Układ typowy dla toalety dostępnej, z wywołaniem alarmu, lokalną sygnalizacją i potwierdzeniem przyjęcia wezwania.

Sugerowane rozwiązanie

NC944

4-strefowy kontroler przyzywowy przeznaczony do małych instalacji wielostrefowych, gdy jeden punkt obsługi ma nadzorować kilka niezależnych stref.

Przykładowa konfiguracja

kontroler przyzywowy NC944,
w każdej strefie przycisk przyzywowy lub alarmowy z serii NC802 / NC804,
punkt resetu w strefie,
lampa naddrzwiowa z sygnalizatorem,
zasilacz systemowy NC930.

Wariant odpowiedni tam, gdzie kilka pomieszczeń wymaga osobnej identyfikacji wezwania, ale system pozostaje niewielki.

Sugerowane rozwiązanie

NC910S

10-strefowy kontroler przyzywowy natynkowy odpowiedni do większych systemów, w których jeden punkt obsługi ma obsługiwać wiele stref wezwania.

Przykładowa konfiguracja

kontroler przyzywowy NC910S,
w poszczególnych strefach przyciski standardowe i alarmowe zgodnie z funkcją pomieszczeń,
lokalne punkty resetu,
lampy naddrzwiowe z sygnalizacją,
układ z możliwością dalszej rozbudowy.

Rozwiązanie dla systemu, który wymaga bardziej uporządkowanej architektury stref.

Sugerowane rozwiązanie

NC920

20-strefowy kontroler przyzywowy przeznaczony do większych obiektów i rozbudowanych systemów, w których konieczna jest obsługa wielu stref wezwania.

Przykładowa konfiguracja

kontroler przyzywowy NC920,
strefowe przyciski przyzywowe i alarmowe,
punkty resetu w strefach,
lampy naddrzwiowe z sygnalizatorem,
konfiguracja przygotowana pod większy obiekt lub bardziej rozbudowaną strukturę funkcjonalną.

Wariant dla inwestycji, w których liczba stref i skala obiektu wymagają systemu o większej pojemności.

Ważna informacja

To tylko przykładowe zestawienie systemu przyzywowego. Ostateczny dobór urządzeń, liczby elementów w strefie, sposobu resetu i logiki działania należy potwierdzić z FUMARO przed przygotowaniem projektu wykonawczego lub zamówieniem.

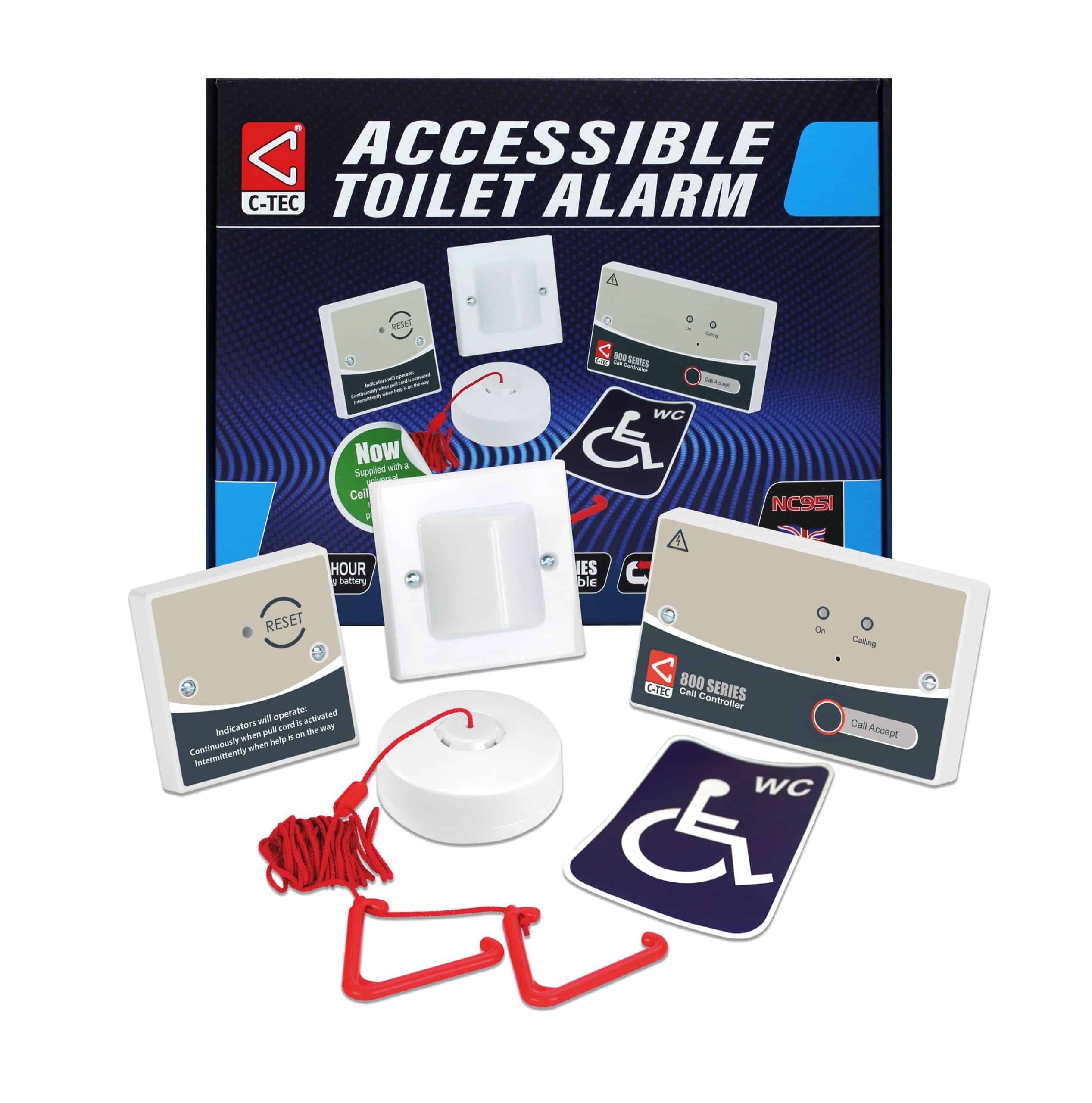

System NC951 – przykładowy układ dla jednej toalety

NC951 to kompletny, jednostrefowy system przyzywowy przeznaczony głównie do toalet dla osób z niepełnosprawnościami oraz innych pomieszczeń, w których konieczne jest szybkie wezwanie pomocy. Nie jest to pojedyncze urządzenie, lecz gotowy układ złożony z kontrolera przyzywowego oraz elementów wywoławczych, resetujących i sygnalizacyjnych. Podstawą zestawu jest kontroler NC943B.

System działa w prosty sposób: użytkownik uruchamia wezwanie w pomieszczeniu, sygnał trafia do kontrolera, a stan alarmowy jest sygnalizowany lokalnie i poza pomieszczeniem. NC943B obsługuje wezwania standardowe i alarmowe. Wezwanie alarmowe ma priorytet, jest sygnalizowane pulsacyjnie i powinno być kasowane w miejscu jego wywołania.

Ważną funkcją NC951 jest potwierdzenie przyjęcia wezwania. W typowej konfiguracji przycisk w kontrolerze działa jako Call Accept, czyli potwierdzenie odebrania zgłoszenia. Po jego użyciu system przekazuje informację zwrotną do urządzeń w pomieszczeniu, dzięki czemu użytkownik wie, że wezwanie zostało zauważone i pomoc jest w drodze. Producent wskazuje takie rozwiązanie jako zalecane dla toalet dostępnych.

Od strony instalacyjnej jest to zestaw do montażu wewnętrznego. Kontroler NC943B ma wbudowany zasilacz 12 V DC oraz akumulator podtrzymania, zapewniający około 24 godzin czuwania i 15 minut pracy alarmowej przy zaniku zasilania.

NC951 stanowi gotowy system dla jednej toalety dostępnej: obejmuje kontroler, lampę naddrzwiową z sygnalizatorem, przycisk pociągowy, punkt resetu oraz przycisk alarmowy. Dzięki temu zapewnia nie tylko samo wezwanie pomocy, ale również jednoznaczną sygnalizację i potwierdzenie przyjęcia zgłoszenia.

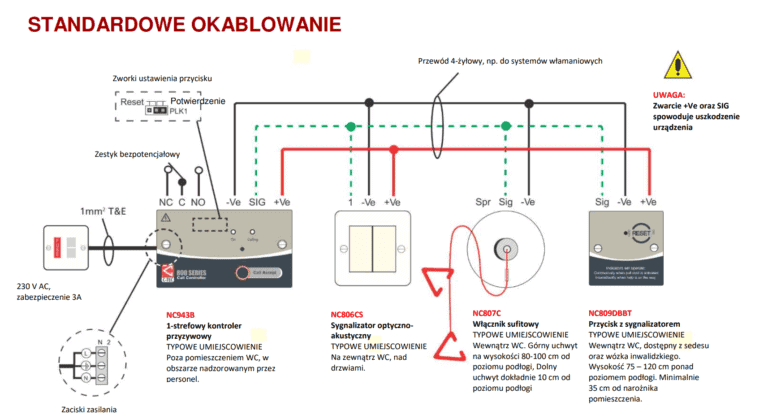

Schemat okablowania

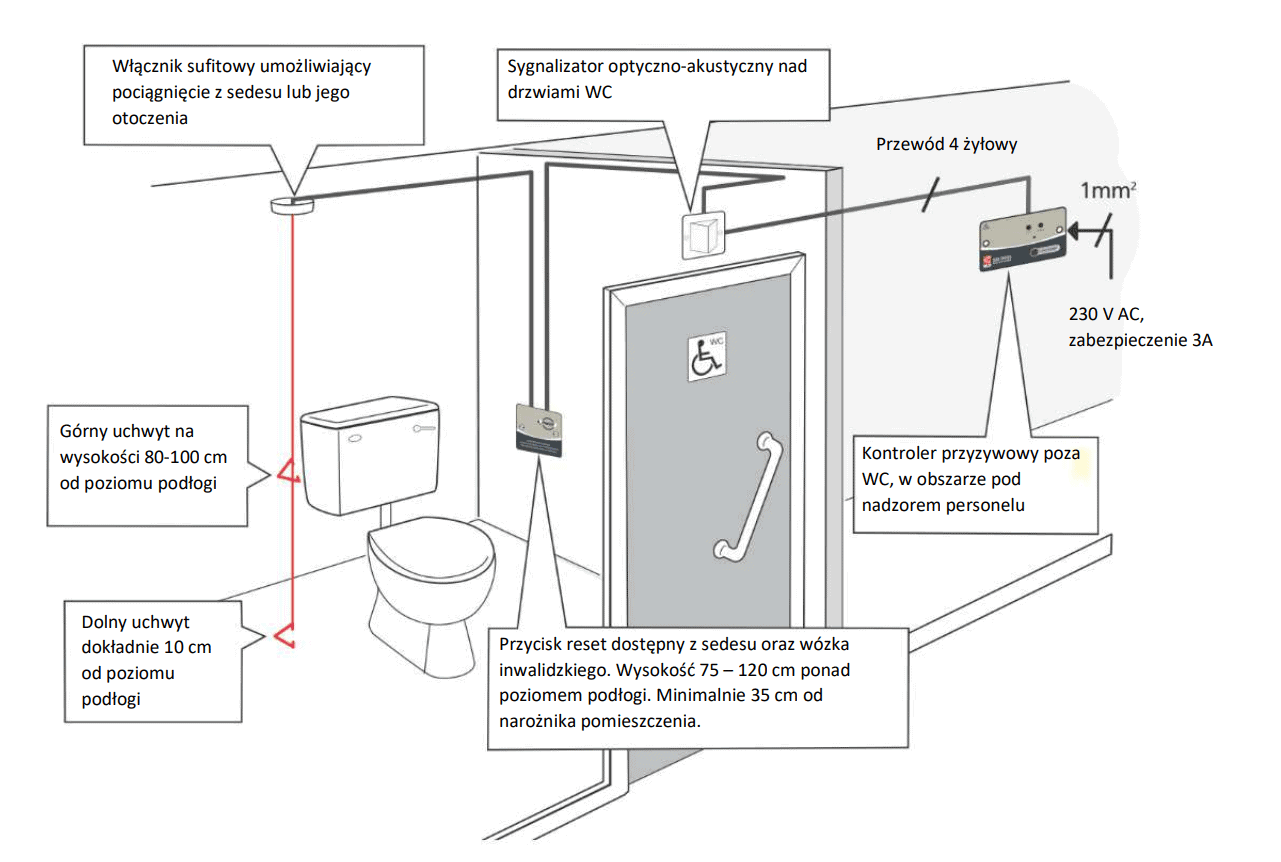

Schemat rozmieszczenia elementów

Kontrolery systemu przyzywowego

Kontroler przyzywowy stanowi centralny element systemu i odpowiada za odbiór zgłoszeń, identyfikację strefy, sygnalizację wezwania oraz obsługę logiki pracy całej instalacji. Poniżej znajdziesz podstawowe modele stosowane w systemach jedno- i wielostrefowych.

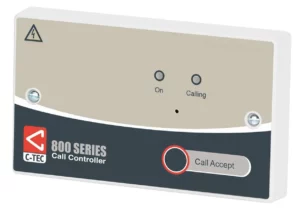

NC943B – jednostrefowy kontroler przyzywowy Rozwiązanie do prostych układów, takich jak pojedyncza toaleta dostępna +

NC943B to jednostrefowy kontroler przyzywowy przeznaczony do prostych instalacji, takich jak toalety dostępne, pojedyncze pomieszczenia opieki lub małe strefy wezwania pomocy. Urządzenie współpracuje z elementami serii 800 i stanowi centralny punkt odbioru zgłoszeń, sygnalizacji alarmu oraz obsługi potwierdzenia wezwania.

Kontroler rozróżnia wezwania standardowe i alarmowe. Dla wezwania standardowego uruchamiany jest ciągły sygnał dźwiękowy i stała sygnalizacja LED, natomiast wezwanie alarmowe jest sygnalizowane pulsacyjnie i ma priorytet nad wezwaniem standardowym. Alarm awaryjny może być skasowany wyłącznie w miejscu jego wywołania.

NC943B ma wbudowany zasilacz 12 V DC 140 mA, regulowany sygnalizator akustyczny, diodę zasilania, diodę alarmu oraz przycisk, który zależnie od konfiguracji może działać jako potwierdzenie przyjęcia wezwania, reset lub pozostać nieaktywny. W zastosowaniach typu toaleta dostępna zalecaną funkcją tego przycisku jest potwierdzenie przyjęcia wezwania.

Istotną cechą urządzenia jest wbudowane podtrzymanie bateryjne, zapewniające do 24 godzin czuwania oraz 15 minut pracy alarmowej przy zaniku zasilania podstawowego. Kontroler ma również bezpotencjałowe wyjście przekaźnikowe do współpracy z urządzeniami zewnętrznymi.

Od strony montażowej NC943B jest przeznaczony do instalacji wewnętrznej. Typowo do jednego kontrolera można podłączyć maksymalnie sześć urządzeń serii 800, takich jak przyciski pociągowe, lampy naddrzwiowe, punkty resetu i przyciski alarmowe.

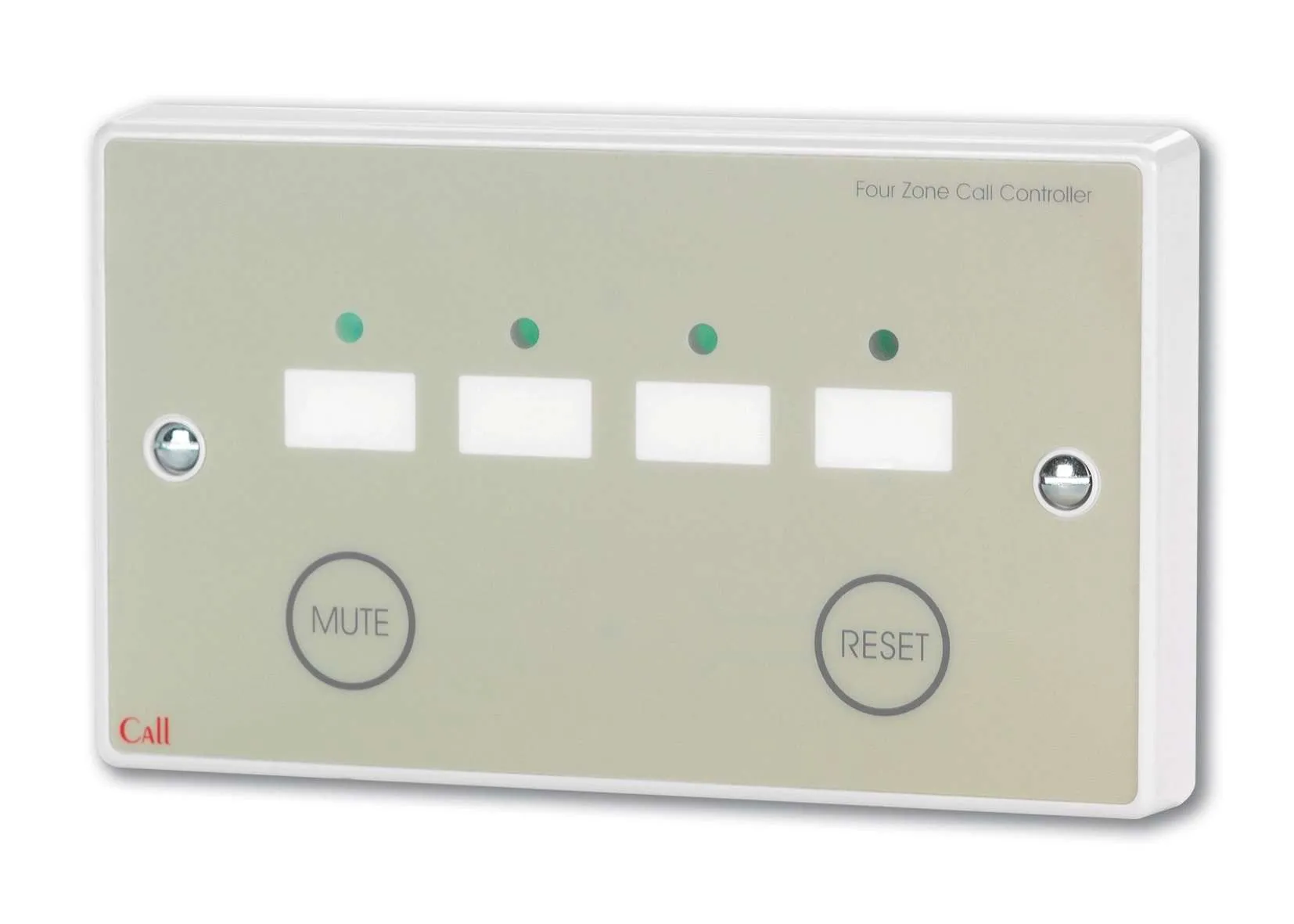

NC944 – 4-strefowy kontroler przyzywowy Dobry wybór do małych instalacji wielostrefowych +

NC944 to 4-strefowy kontroler przyzywowy przeznaczony do obsługi kilku niezależnych stref wezwania pomocy w jednym obiekcie. Urządzenie współpracuje z elementami serii 800, w tym z przyciskami przyzywowymi, pociągaczami sufitowymi, lampami naddrzwiowymi, odbiornikami podczerwieni i sygnalizatorami zdalnymi. Sprawdza się w instalacjach takich jak toalety dostępne, domy opieki, gabinety czy systemy ochrony personelu.

Kontroler umożliwia jednoznaczną identyfikację strefy, z której pochodzi wezwanie. Każda z czterech stref ma własną sygnalizację LED, a wbudowany brzęczyk informuje obsługę o zgłoszeniu. NC944 rozróżnia dwa poziomy pracy: wezwanie standardowe oraz wezwanie alarmowe. Dla wezwania standardowego sygnalizacja jest ciągła, natomiast wezwanie alarmowe ma priorytet, jest sygnalizowane pulsacyjnie i nie może być wyciszone ani skasowane z poziomu kontrolera. Taki alarm może być resetowany wyłącznie w miejscu jego wywołania.

Na panelu znajdują się przyciski MUTE i RESET. Funkcja MUTE pozwala wyciszyć tylko wezwania standardowe, a RESET kasuje wezwania standardowe, o ile funkcja ta nie została celowo wyłączona na płycie urządzenia. Producent przewidział możliwość dezaktywacji obu funkcji poprzez odpowiednie zworki, co pozwala dopasować logikę pracy do wymagań danej instalacji.

NC944 nie ma wbudowanego zasilacza sieciowego. Wymaga zasilania 12–14 V DC, a zalecanym źródłem jest zasilacz NC930 12 V / 250 mA. Jeden zasilacz NC930 może zasilać maksymalnie dwa kontrolery NC944, co pozwala obsłużyć do ośmiu stref.

Od strony funkcjonalnej NC944 jest dobrym rozwiązaniem tam, gdzie jeden punkt obsługi ma nadzorować kilka pomieszczeń lub stref. W przeciwieństwie do kontrolera jednostrefowego pozwala zebrać kilka niezależnych linii wezwania w jednym panelu, zachowując rozróżnienie źródła alarmu i możliwość rozbudowy systemu w obiekcie.

NC910S – 10-strefowy kontroler przyzywowy natynkowy Wariant do większych systemów i uporządkowanej architektury stref +

NC910S to 10-strefowy kontroler przyzywowy w wersji natynkowej, przeznaczony do obsługi większej liczby niezależnych stref wezwania pomocy w jednym obiekcie. Urządzenie współpracuje z elementami serii 800, w tym z przyciskami przyzywowymi, pociągaczami sufitowymi, odbiornikami podczerwieni, punktami monitorującymi, lampami naddrzwiowymi i sygnalizatorami zdalnymi.

Kontroler obsługuje wezwania standardowe i alarmowe. Dla wezwania standardowego uruchamiany jest ciągły sygnał akustyczny, a odpowiednia strefa świeci światłem ciągłym. Wezwanie alarmowe ma priorytet, jest sygnalizowane pulsacyjnie i nie może być wyciszone, przyjęte ani skasowane z poziomu kontrolera. Taki alarm można zresetować wyłącznie w urządzeniu, z którego został wywołany, albo w punkcie resetu przypisanym do tej samej strefy.

NC910S ma dwa przyciski funkcyjne. Przycisk A może pracować jako RESET, a przycisk B jako MUTE albo Call Accept, zależnie od konfiguracji. W trybie Call Accept kontroler wysyła wolno pulsujący sygnał potwierdzenia do lamp naddrzwiowych i punktów resetu z sygnalizatorem. Przy nowym zgłoszeniu strefa wraca z trybu potwierdzenia do stanu normalnego wezwania.

Od strony zasilania NC910S ma wbudowany zasilacz 230 V AC / 11 V DC 300 mA. Kontroler ma także wejście dla zewnętrznego zasilacza buforowego i dwa bezpotencjałowe wyjścia przekaźnikowe, aktywowane przy odebraniu wezwania standardowego lub alarmowego.

Z punktu widzenia rozbudowy to istotna przewaga tego modelu. System można rozszerzyć przez jednostki ekspansji do maksymalnie 40 stref. Wersja NC910S jest wykonaniem natynkowym i sprawdza się tam, gdzie system przestaje być prostym układem punktowym i wymaga bardziej uporządkowanej architektury stref.

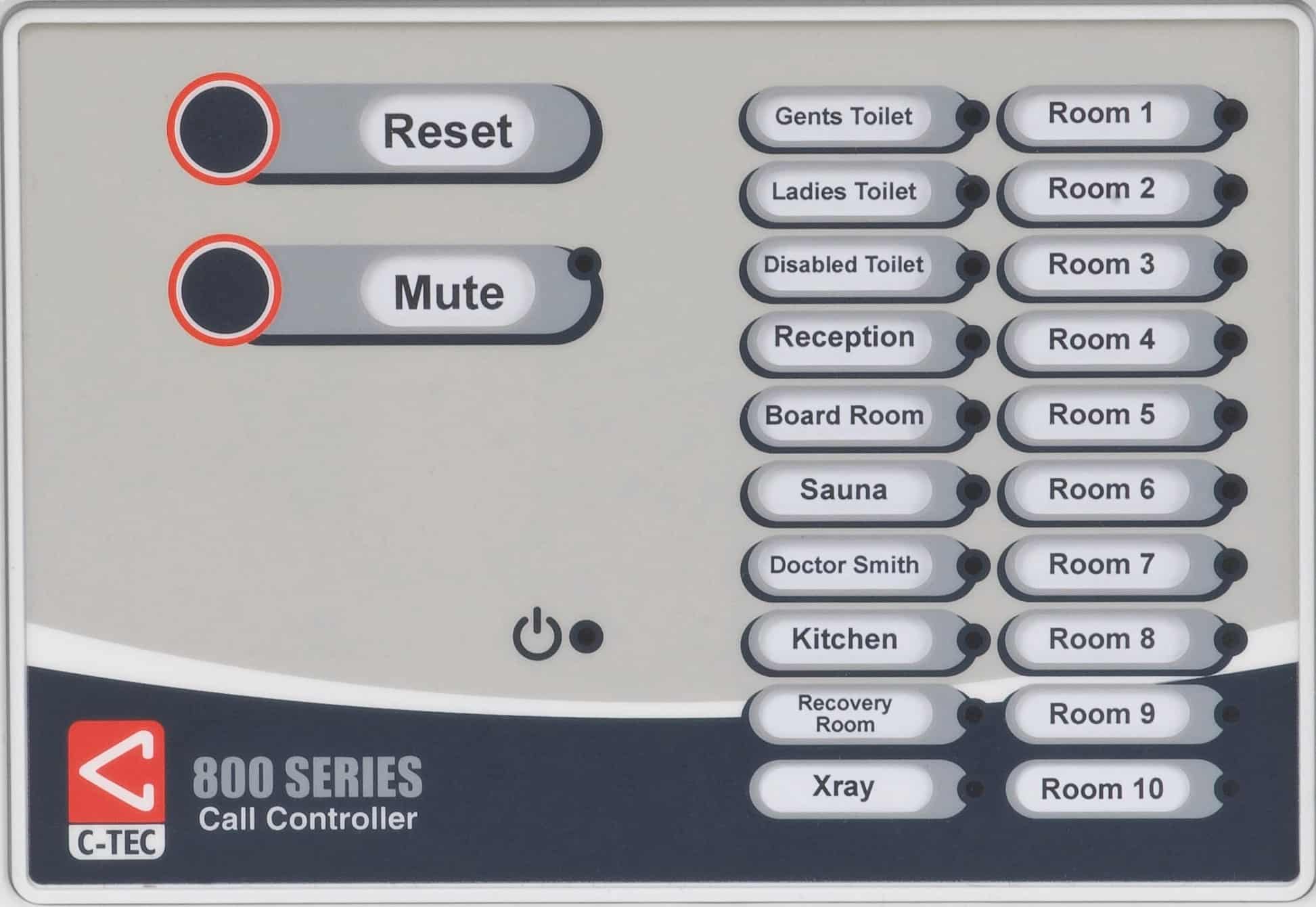

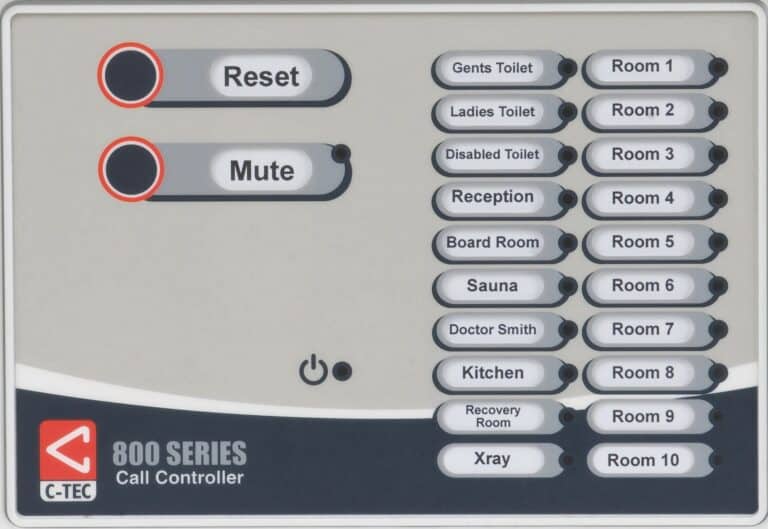

NC920 – 20-strefowy kontroler przyzywowy Rozwiązanie dla większych obiektów i rozbudowanych systemów +

NC920 to 20-strefowy kontroler przyzywowy przeznaczony do większych instalacji, w których jeden punkt obsługi ma nadzorować wiele niezależnych stref wezwania pomocy. Urządzenie współpracuje z elementami serii 800, w tym z przyciskami przyzywowymi, pociągaczami sufitowymi, lampami naddrzwiowymi, odbiornikami podczerwieni, punktami monitorującymi i sygnalizatorami zdalnymi.

Kontroler obsługuje wezwania standardowe i alarmowe. Wezwanie standardowe jest sygnalizowane ciągłym brzęczykiem i stałym świeceniem wskaźnika danej strefy. Wezwanie alarmowe ma priorytet, jest sygnalizowane pulsacyjnie i nie może być wyciszone, przyjęte ani skasowane z poziomu kontrolera. Reset takiego wezwania jest możliwy wyłącznie w urządzeniu, z którego zostało wywołane, albo w punkcie resetu przypisanym do tej samej strefy.

NC920 ma dwa przyciski funkcyjne. Przycisk A może pracować jako RESET, a przycisk B jako MUTE lub Call Accept, zależnie od konfiguracji. W trybie Call Accept kontroler wysyła sygnał potwierdzenia przyjęcia wezwania do lamp naddrzwiowych i punktów resetu z sygnalizatorem, co poprawia czytelność działania systemu dla użytkownika i obsługi.

Od strony zasilania NC920 ma wbudowany zasilacz 230 V AC / 11 V DC 300 mA, a dodatkowo umożliwia podłączenie zewnętrznego zasilacza buforowego. Na płycie dostępne są także dwa bezpotencjałowe wyjścia przekaźnikowe, aktywowane po odebraniu wezwania standardowego lub alarmowego.

Z punktu widzenia projektowego NC920 jest rozwiązaniem dla większych obiektów, gdzie cztery lub dziesięć stref to za mało. System można dalej rozbudować przez jednostki ekspansji, dlatego model ten dobrze sprawdza się w bardziej rozbudowanych strukturach funkcjonalnych i większych obiektach.

NC802 / NC804 – przyciski standardowe i alarmowe

Poniżej znajdziesz modele przycisków stosowanych w systemach przyzywowych. Po kliknięciu w nazwę rozwinie się pełny opis danego urządzenia.

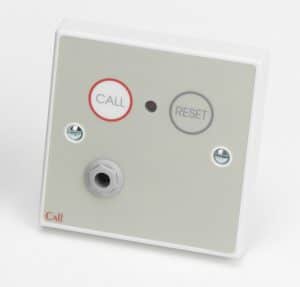

NC802DB Standardowe wezwanie, reset, wejście pociągacza +

NC802DB to standardowy przycisk przyzywowy przeznaczony do wywoływania wezwania standardowego w systemie przyzywowym.

Model ma przycisk kasowania wezwania oraz wejście do podłączenia opcjonalnego włącznika zdalnego, na przykład pociągacza sufitowego. Po poprawnym podłączeniu reset wykonany z przycisku kasuje także wezwanie wywołane przez ten element współpracujący.

To rozwiązanie stosuje się tam, gdzie potrzebny jest prosty i czytelny punkt przywoławczy z lokalnym resetem.

NC802DM Standardowe wezwanie, reset kluczem magnetycznym +

NC802DM pełni tę samą funkcję co NC802DB, ale kasowanie wezwania odbywa się przy użyciu klucza magnetycznego.

Taki sposób resetu ogranicza możliwość przypadkowego lub nieuprawnionego skasowania zgłoszenia, dlatego model ten sprawdza się w miejscach wymagających większej kontroli obsługi.

Urządzenie może współpracować z opcjonalnym włącznikiem zdalnym podłączonym do odpowiedniego wejścia.

NC802DEWM Nadrzędny wodoodporny przycisk alarmowy +

NC802DEWM to nadrzędny, wodoodporny przycisk alarmowy przeznaczony do stref mokrych, takich jak natryski, zaplecza sanitarne, przebieralnie lub inne pomieszczenia o podwyższonej wilgotności.

Urządzenie pracuje jako element główny w tej grupie przycisków alarmowych i wykorzystuje kasowanie wezwania kluczem magnetycznym.

Model ten stosuje się tam, gdzie wymagane jest wywołanie alarmu priorytetowego oraz podwyższona odporność środowiskowa.

NC802DEWS Podrzędny wodoodporny przycisk alarmowy +

NC802DEWS to podrzędny, wodoodporny przycisk alarmowy przeznaczony do współpracy z nadrzędnym modelem NC802DEWM.

Jego zadaniem jest rozszerzenie strefy alarmowej o dodatkowe punkty wywołania w tej samej logice pracy systemu.

Model stosuje się w większych strefach mokrych, gdzie jedno miejsce wywołania alarmu jest niewystarczające.

NC804DE Alarm priorytetowy, lokalne kasowanie wezwania +

NC804DE to przycisk alarmowy przeznaczony do wywoływania wezwania alarmowego w systemie przyzywowym.

Stosuje się go między innymi w układach toalety dostępnej, gdzie współpracuje z kontrolerem przyzywowym, lampą naddrzwiową, punktem resetu i innymi elementami strefy.

Nie jest to standardowy punkt przywoławczy. Uruchamia alarm o wyższym priorytecie, który powinien być resetowany lokalnie, zgodnie z logiką pracy systemu.

NC807C / NC809DBBT / NC806CS – elementy wywołania, resetu i sygnalizacji

Poniżej znajdziesz podstawowe elementy uzupełniające system przyzywowy. Po kliknięciu w nazwę rozwinie się pełny opis urządzenia.

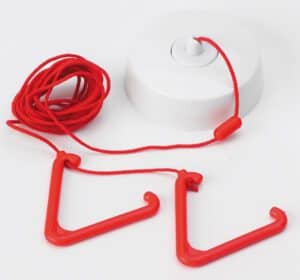

NC807C Przycisk pociągowy do wezwania pomocy +

NC807C to przycisk pociągowy przeznaczony do wywoływania alarmowego wezwania pomocy w systemach przyzywowych, szczególnie w toaletach dostępnych i pomieszczeniach sanitarnych.

Urządzenie uruchamia się przez pociągnięcie dwóch czerwonych uchwytów połączonych przewodem, dzięki czemu może być użyte zarówno z poziomu stojącego użytkownika, jak i z poziomu podłogi.

Model ma diodę sygnalizacyjną LED oraz wewnętrzny brzęczyk, które potwierdzają aktywację wezwania. Po wywołaniu alarmu reset odbywa się z przypisanego punktu resetu lub innego urządzenia przewidzianego w logice danej strefy.

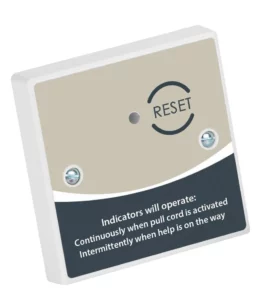

NC809DBBT Punkt resetu z lokalną sygnalizacją +

NC809DBBT to punkt resetu wyposażony w lokalną sygnalizację optyczną i akustyczną, przeznaczony do współpracy z systemami przyzywowymi serii 800.

Jego podstawową funkcją jest lokalne kasowanie wezwania w strefie, zgodnie z logiką systemu. W praktyce urządzenie stosuje się tam, gdzie reset powinien być wykonany w miejscu zdarzenia, a nie wyłącznie z poziomu kontrolera.

Dzięki wbudowanej sygnalizacji użytkownik i obsługa otrzymują czytelną informację o stanie wezwania oraz o potwierdzeniu jego przyjęcia, jeżeli system pracuje w trybie Call Accept.

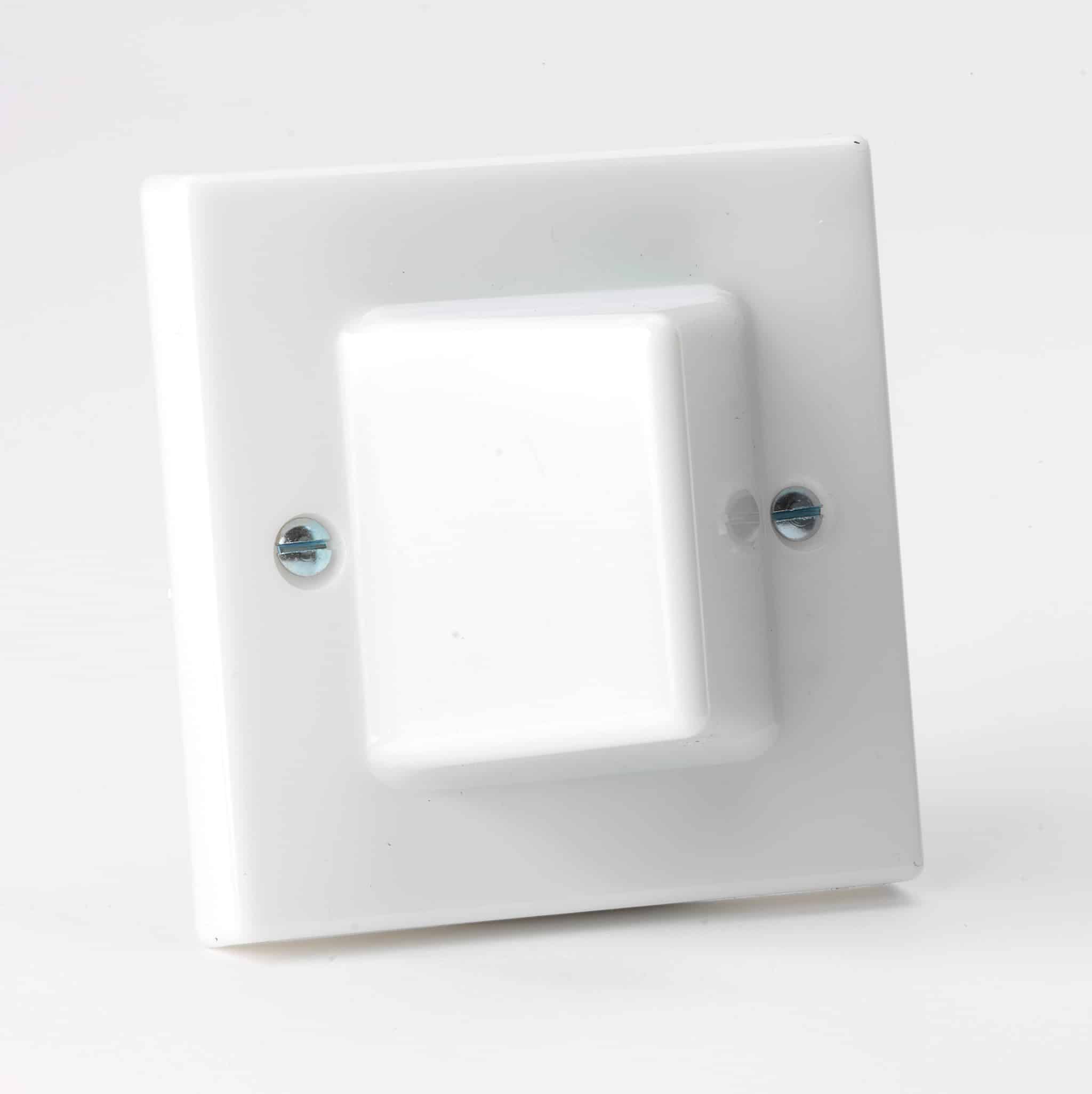

NC806CS Lampa naddrzwiowa z sygnalizatorem +

NC806CS to lampa naddrzwiowa z wbudowanym sygnalizatorem akustycznym, przeznaczona do lokalnej sygnalizacji wezwania poza pomieszczeniem.

Urządzenie montuje się zwykle nad drzwiami toalety dostępnej, pokoju lub innej strefy objętej systemem, aby personel mógł szybko zidentyfikować miejsce zgłoszenia.

Lampa współpracuje z kontrolerem przyzywowym oraz pozostałymi elementami strefy. W zależności od stanu systemu może sygnalizować aktywne wezwanie, alarm priorytetowy albo potwierdzenie przyjęcia wezwania przez obsługę.

Podsumowanie systemu

System przyzywowy to kompletna logika wezwania, a nie pojedynczy element

Skuteczność systemu przyzywowego zależy od prawidłowej współpracy kontrolera, przycisków przyzywowych i alarmowych, punktów resetu oraz sygnalizacji lokalnej. Dopiero właściwe zestawienie tych elementów pozwala uzyskać czytelne wywołanie, jednoznaczną identyfikację strefy i bezpieczną obsługę wezwania.

Dobór do funkcji pomieszczenia

Inny układ stosuje się w toalecie dostępnej, inny w strefie mokrej, a jeszcze inny w większym systemie wielostrefowym. Dobór powinien wynikać z rzeczywistego sposobu użytkowania obiektu.

Właściwa logika resetu i potwierdzenia

W systemie trzeba prawidłowo rozróżnić wezwanie standardowe, alarmowe, potwierdzenie przyjęcia zgłoszenia oraz lokalny reset. To decyduje o czytelności pracy całej instalacji.

Spójność wszystkich elementów

Kontroler, przyciski, lampy naddrzwiowe i punkty resetu muszą być dobrane jako jeden układ. Sam pojedynczy element nie tworzy jeszcze poprawnie działającego systemu przyzywowego.

W ofercie FUMARO znajdują się zarówno proste układy jednostrefowe, jak i rozwiązania wielostrefowe do większych obiektów. Pomagamy dobrać konfigurację systemu przyzywowego do funkcji budynku, liczby stref, wymagań użytkowych oraz warunków montażowych.

Jeżeli potrzebujesz dobrać system przyzywowy do konkretnego obiektu, przygotujemy właściwy układ urządzeń i wskażemy elementy wymagane dla danej funkcji pomieszczenia.
