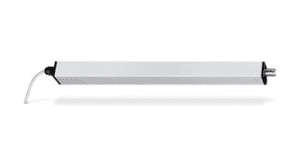

Napęd wrzecionowy GEZE E 250 NT
Systemy GEZE RWA – siłowniki otwierająco-ryglujące do okien oddymiających i wentylacyjnych
Przeznaczenie
Siłowniki serii RWA 100 NT, RWA 105 NT i RWA 110 NT to kompletne rozwiązania otwierająco-ryglujące dla:
okien oddymiających (NSHEV) – zgodnych z normą EN 12101-2,
codziennej wentylacji grawitacyjnej,
zastosowań w budynkach biurowych, przemysłowych, edukacyjnych i użyteczności publicznej.
Napędy pracują w systemach wyciągowych (odprowadzających dym i ciepło) oraz nawiewnych – w zależności od kierunku otwarcia i rodzaju skrzydła.
Zasada działania
Każdy system RWA NT (100, 105, 110) składa się z:
napędu wrzecionowego E 250 NT montowanego do profilu okiennego,
zestawu konsol i kątowników montażowych (do różnego typu skrzydeł),
zintegrowanego mechanizmu ryglującego – zapewniającego mechaniczną blokadę w pozycji zamkniętej,
opcji pracy synchronicznej (Syncro) – dla dużych i ciężkich skrzydeł.
Napęd otwiera skrzydło w czasie <60 s. Rygiel uruchamiany jest mechanicznie przez skok wrzeciona.
Zasada działania
Każdy system RWA NT (100, 105, 110) składa się z:
napędu wrzecionowego E 250 NT montowanego do profilu okiennego,
zestawu konsol i kątowników montażowych (do różnego typu skrzydeł),
zintegrowanego mechanizmu ryglującego – zapewniającego mechaniczną blokadę w pozycji zamkniętej,
opcji pracy synchronicznej (Syncro) – dla dużych i ciężkich skrzydeł.
Napęd otwiera skrzydło w czasie <60 s. Rygiel uruchamiany jest mechanicznie przez skok wrzeciona.
| Cecha | RWA 100 NT | RWA 105 NT | RWA 110 NT |
|---|---|---|---|
| Typ otwierania | do wewnątrz | do wewnątrz | na zewnątrz |
| Typ napędu | E 250 NT 24V DC | E 250 NT 24V DC | E 250 NT 24V DC |
| Siła działania | 750 N | 750 N | 750 N |
| Skoki wrzeciona | 100–300 mm | 100 / 150 / 230 mm | 150 / 200 / 300 mm |
| Zakres FA – Solo | 360–1200 mm | 430–1200 mm | 430–1200 mm |
| Zakres FA – Syncro | 800–2400 mm | 850–2400 mm | 850–2400 mm |
| Wysokość FAH | 520–1700 mm | 600–1600 mm | 600–1600 mm |
| IP / klasa ochrony | IP65 | IP65 | IP65 |
| Pobór prądu [A] | 0,9 | 0,9 (1,8 tandem) | 0,9 (1,8 tandem) |
| Przekrój kabla | 4×0,75 mm² | 4×0,75 mm² | 4×0,75 mm² |
| Długość kabla | 2 m | 2 m | 2 m |
| Temperatura pracy | -5°C … +75°C | -5°C … +75°C | -5°C … +75°C |
| Syncro / tandem | ✔️ | ✔️ | ✔️ |
| Zastosowanie | uchylne, rozwierne, skośne | uchylne, rozwierne, skośne | uchylne, rozwierne, skośne |
| Ryglowanie mechaniczne | ✔️ | ✔️ | ✔️ |
Wymiary siłownika
Maksymalna całkowita długość urządzenia: L+ wysuw wrzeciona
- Długość siłownika E 250: L = wysuw wrzeciona + 240 mm
- Długość siłownika E 250 VdS: L = wysuw wrzeciona + 240 mm
- Długość siłownika E 350 N: L = wysuw wrzeciona + 340 mm
| Parametr | RWA 100 NT | RWA 105 NT | RWA 110 NT |
|---|---|---|---|
| Strona napędu (rama) | 48 mm | 18 mm | 45 mm |
| Strona siłownika (skrzydło) | 40 mm | 38 mm | 33 mm |
| Minimalna szerokość FA (solo) | 360 mm | 430 mm | 430 mm |
| Maksymalna szerokość FA (syncro) | 2400 mm | 2400 mm | 2400 mm |
| Minimalna wysokość FAH | 520 mm | 600 mm | 600 mm |
| Typ skrzydła | do wewnątrz | do wewnątrz | na zewnątrz |
| Typ mocowania | rama + rygiel | rama + rygiel | rama + rygiel |
| Parametr | RWA 100 NT | RWA 105 NT | RWA 110 NT |
|---|---|---|---|
| Strona napędu (rama) | 48 mm | 18 mm | 45 mm |
| Strona siłownika (skrzydło) | 40 mm | 38 mm | 33 mm |
| Minimalna szerokość FA (solo) | 360 mm | 430 mm | 430 mm |
| Maksymalna szerokość FA (syncro) | 2400 mm | 2400 mm | 2400 mm |
| Minimalna wysokość FAH | 520 mm | 600 mm | 600 mm |
| Typ skrzydła | do wewnątrz | do wewnątrz | na zewnątrz |
| Typ mocowania | rama + rygiel | rama + rygiel | rama + rygiel |
Integracja z centralami RWA
Siłowniki RWA są w pełni kompatybilne z centralami GEZE:
MBZ 300 – system modułowy, do 72 A, zasilanie awaryjne, pełna parametryzacja,
THZ / THZ Comfort – kompaktowe jednostki dla mniejszych systemów.
Sterowanie możliwe jest poprzez:
przyciski oddymiania i przewietrzania (np. FT4, FTV),
czujniki pogodowe, dymowe, temperatury,
systemy KNX / BACnet (moduły komunikacyjne IQ gear).
Zalety systemów RWA NT – z punktu widzenia instalatora
✅ Gotowy zestaw z napędem, ryglem i uchwytami,
✅ Wysoka szczelność – dzięki mechanicznemu ryglowaniu,
✅ Odporność środowiskowa – IP65,
✅ Praca w tandemie (Syncro) bez potrzeby dodatkowej elektroniki,
✅ Intuicyjna konserwacja i wymiana – budowa modułowa,
✅ Pełna dokumentacja projektowa – dostępna w FUMARO lub u producenta.
Wymiary konsoli standardowej
Konsola do okien otwieranych do wewnątrz
- 1 szt. konsola do okien otwieranych do wewnątrz (1)
- 1 szt. wspornik skrzydła (2)
- 1 szt. sworzeń łączący (3)
- 2 szt. śruby bez łba DIN 915, M8 x16, ocynkowane
- 2 szt. nakrętki sześciokątne ISO 4035, M8, ocynkowane
- 4 szt. śruby DIN 912, M5 x10, ocynkowane

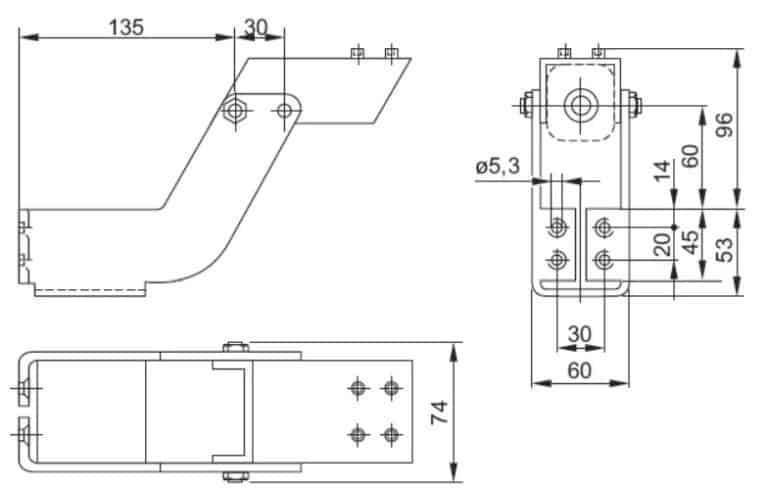

Wymiary konsoli do okien otwieranych do wewnątrz

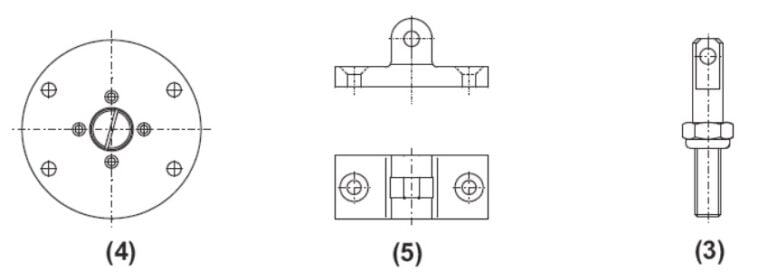

Konsola obrotowa
- 1 szt. konsola obrotowa (4)
- 1 szt. wspornik skrzydła (5)
- 1 szt. sworzeń łączący (3)
- 4 szt. śruby DIN 7991, M5 x10, ocynkowane
Wymiary konsoli obrotowej

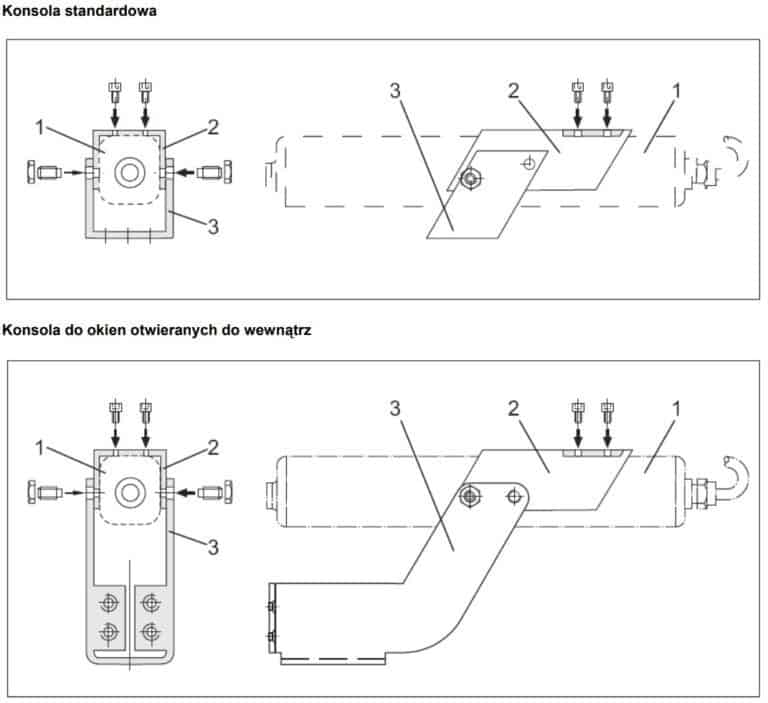

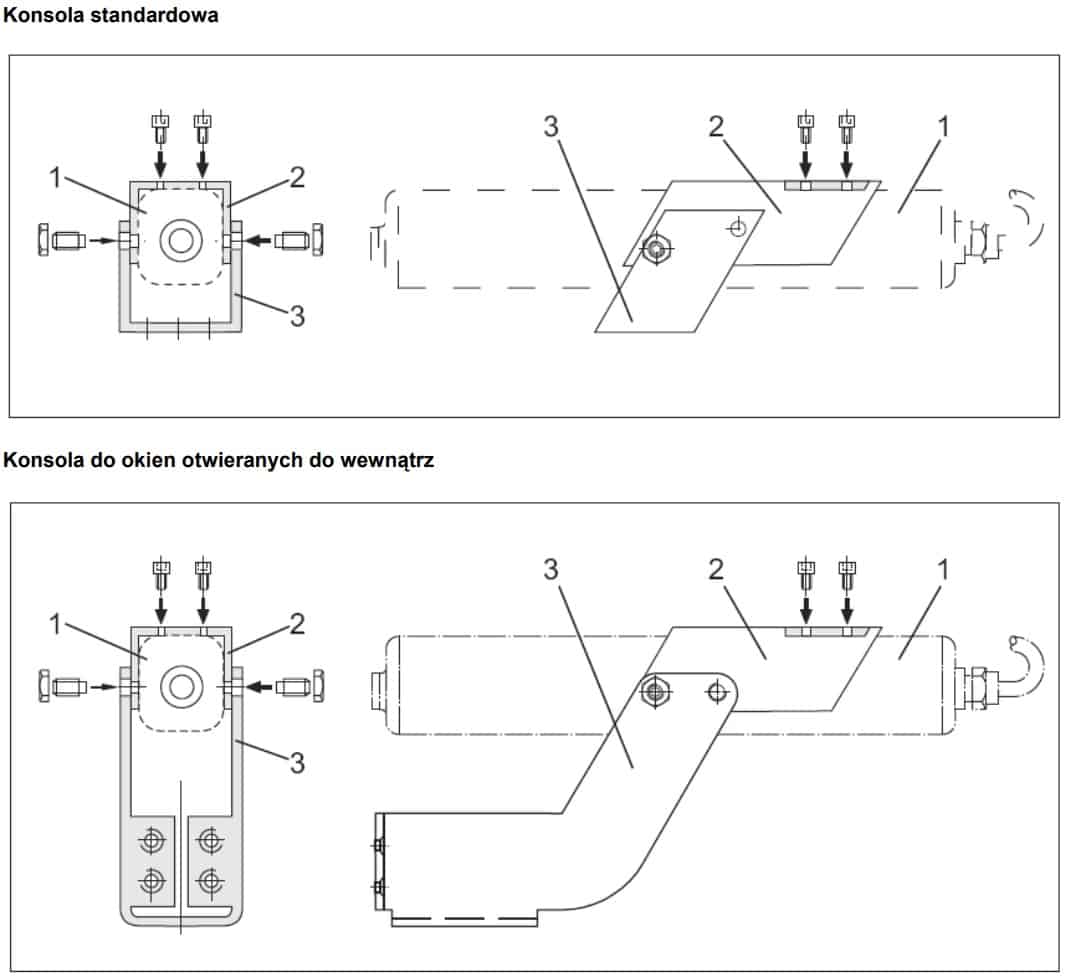

Konsola standardowa
Kolejność montażu:
- Umocować wspornik skrzydła na skrzydle
- Umocować konsolę na elementach konstrukcji budynku
- Zamontować siłownik na konsol
Optymalne posadowienie siłownika wrzecionowego na oknie
- pojedynczy siłownik osadzony na środku krawędzi okna
- układ tandemowy: dwa siłowniki posadowione symetrycznie względem środka skrzydła
- osie siłownika i wspornika skrzydła muszą być ustawione w tej samej płaszczyźnie
Opis montażu
- umocować konsolę i wspornik skrzydła na skrzydle i ramie
- zwrócić uwagę, aby przewód zasilający był osadzony w wewnętrznym rowku prowadzącym siłownika
- za pomocą śrub umocować wewnętrzną część konsoli (2) na napędzie (1). Wstępnie śruby łączące nie powinny być dokręcone, aby umożliwić wzajemne przesuwanie konsoli względem siłownika
- siłownik z wewnętrzną częścią konsoli połączyć za pomocą kołków gwintowanych i sześciokątnych nakrętek (dołączonych do zestawu) na zewnętrznej części konsoli (3)
- skorygować wzajemne położenie siłownika i wspornika skrzydła, następnie dokręcić śruby mocujące wewnętrzną część konsoli na siłowniku
Konsola obrotowa

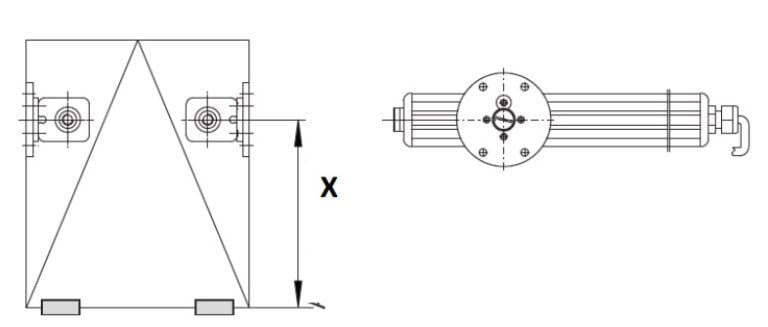

Optymalne posadowienie siłownika wrzecionowego na oknie
- układ tandemowy, oba siłowniki w jednej płaszczyźnie z osiami wsporników skrzydła
- wymiar X jednakowy dla obu siłowników
Maksymalny ciężar skrzydła przy montażu siłownika z konsolą obrotową:
FGmax = (200 * X) / H
Kąt otwarcia: Zależność kąta otwarcia od wysuwu wrzeciona i wymiaru X jest przedstawiona na wykresie.
UWAGA: Przy wysokości skrzydła powyżej 1000mm wymiar X powinien wynosić nie mniej niż 1/2 H.

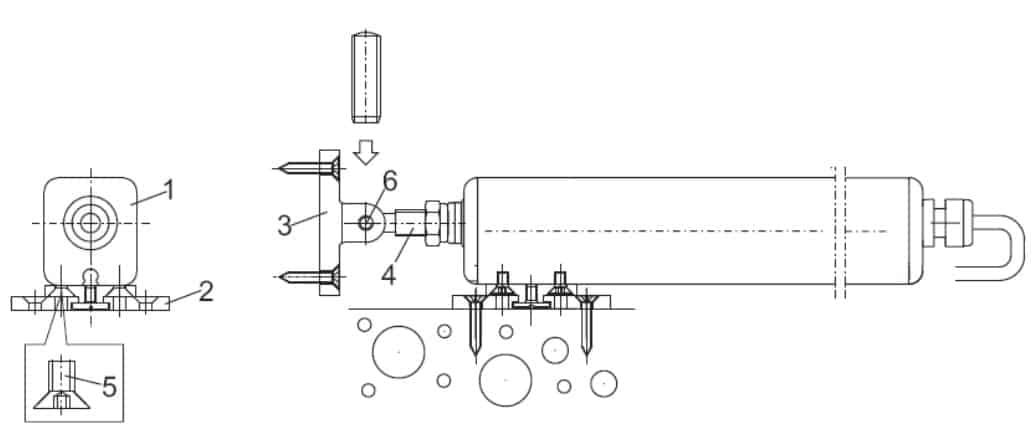

Kolejność montażu
- zamocować wspornik skrzydła (3) na konstrukcji okna (wymiar X)
- ułożyć przewód zasilający w rowku kablowym siłownika
- za pomocą śrub z łbem stożkowym (5) umocować konsolę obrotową (2) na siłowniku (1); Wstępnie śruby łączące nie powinny być dokręcone, aby umożliwić wzajemne przesuwanie konsoli względem siłownika
- połączyć sworzeń (4) umieszczony w siłowniku (1) z wspornikiem skrzydła (3) (lekko dokręcić śrubę (6))
- umieścić konsolę obrotową (2) w żądanym położeniu na ramie albo na ościeżnicy (uwaga na wymiar X
- zmierzyć albo zaznaczyć położenie konsoli na siłowniku
- odłączyć napęd od wspornika skrzydła, ustawić konsolę na siłowniku ( w obu napędach identycznie) i dokręcić śruby mocujące konsolę.
- połączyć napęd z wspornikiem skrzydła, ustawić położenie konsoli na ramie skrzydła albo na ościeżnicy
- wykonać otwory do mocowania konsoli i umocować konsolę na konstrukcji okna z pomocą śrub
