Identyfikacja urządzenia i jego rola w systemie komunikacji drzwiowej

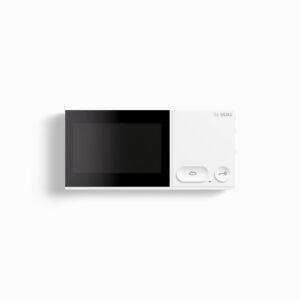

IQID-0 IQ Indoor jest stacją wewnętrzną wideo systemu Siedle IQ, wyposażoną w wyświetlacz o przekątnej 10,9 cm (4,3 cala), przeznaczoną do obsługi połączeń z systemu komunikacji drzwiowej: prowadzenia rozmowy, podglądu obrazu oraz wyzwalania funkcji otwierania drzwi w ramach systemu. Urządzenie może pracować w trybie sieciowym przewodowym LAN (zasilanie PoE) albo w trybie WLAN przy zasilaniu zewnętrznym, co determinuje sposób przygotowania infrastruktury na etapie projektu i wykonawstwa
Zastosowanie w praktyce projektowej
IQ Indoor ma uzasadnienie projektowe wszędzie tam, gdzie wymagane jest lokalne stanowisko użytkownika do odbioru wywołania z wejścia, prowadzenia komunikacji głosowej i obsługi funkcji dostępowej, a jednocześnie oczekuje się integracji stacji wewnętrznej z systemem Siedle IQ w wariancie opartym o sieć IP. W ujęciu obiektowym jest to typowe rozwiązanie dla mieszkań i lokali w budynkach wielorodzinnych oraz dla niewielkich obiektów usługowych, gdzie wymagane jest jednoznaczne rozróżnianie źródeł wywołania, w tym wywołania z drzwi oraz wywołania piętrowego realizowanego osobnym przyciskiem wejściowym. Z perspektywy doboru kluczowe jest przyjęcie koncepcji infrastruktury: jeżeli zakłada się zasilanie i komunikację po LAN, projekt powinien przewidywać punkt sieciowy w miejscu montażu oraz źródło PoE zgodne z wymaganiami urządzenia; jeżeli zakłada się WLAN, należy wprost uwzględnić jakość i stabilność pokrycia radiowego w rzeczywistej pozycji montażowej na ścianie, a także zapewnienie zasilania zewnętrznego.
W praktyce projektowej warto traktować wybór LAN jako rozwiązanie preferowane tam, gdzie możliwe jest doprowadzenie okablowania strukturalnego, ponieważ transmisja kablowa jest z natury mniej podatna na zakłócenia radiowe i zmienność propagacji; wariant WLAN jest natomiast racjonalny w modernizacjach i adaptacjach, gdy wykonanie nowego okablowania jest utrudnione. Niezależnie od wariantu, w scenariuszach z wykorzystaniem funkcji aplikacyjnych należy uwzględnić wymóg aktywnego połączenia internetowego dla aplikacji Siedle oraz kwestię licencjonowania, ponieważ te elementy wpływają na zakres i organizację uruchomienia systemu.
Funkcje użytkowe i logika obsługi
Z punktu widzenia użytkownika IQ Indoor realizuje obsługę rozmowy oraz sterowanie funkcją otwierania drzwi z poziomu panelu urządzenia. Połączenie może zostać przyjęte przez naciśnięcie przycisku rozmowy w określonym oknie czasowym po zakończeniu dzwonienia, a zakończenie rozmowy odbywa się przez ponowne krótkie naciśnięcie tego samego przycisku; dodatkowo rozmowa jest przerywana automatycznie po upływie trzech minut, co ogranicza ryzyko niezamierzonego utrzymywania kanału audio.
Obsługa głośności została przewidziana jako regulacja pięciostopniowa zarówno dla toru rozmównego, jak i dla sygnału wywołania, a urządzenie rozróżnia wywołania pochodzące z drzwi oraz wywołania piętrowe. Funkcja wyciszenia umożliwia wyłączenie i ponowne włączenie sygnałów dzwonkowych z jednoczesną sygnalizacją statusu. Dla sterowania dostępem przewidziano przycisk funkcyjny opisywany jako przycisk kluczyka, wykorzystywany przykładowo do wyzwalania otwierania drzwi, oraz przycisk opisywany jako przycisk ust, wykorzystywany przykładowo do wywołania stacji zewnętrznej, przy czym stan urządzenia jest sygnalizowany diodą LED.
W zakresie funkcji aplikacyjnych dokumentacja wskazuje współpracę z aplikacją Siedle przy aktywnym połączeniu internetowym, z deklarowanym poziomem usług dla aplikacji, licencjonowaniem w zestawie oraz funkcją przechowywania obrazów realizowaną za pośrednictwem aplikacji w sposób zgodny z przepisami o ochronie danych osobowych.
Wymagania instalacyjne i uruchomienie
Urządzenie przewidziano do montażu naściennego lub do montażu podtynkowego w podwójnej puszce przyłączeniowej; producent wskazuje zalecaną wysokość montażu około 1,60 m, odnosząc ją do wysokości ekranu i linii wzroku. W dostawie występują dedykowane płyty montażowe dla montażu na podwójnej puszce oraz dla montażu na ścianie z puszką i bez puszki, a także przewód krosowy, co jest istotne przy planowaniu sposobu doprowadzenia okablowania i organizacji zapasu przewodu w strefie montażowej.
Od strony przyłączeń producent przewiduje interfejs sieciowy RJ-45 dla LAN, zaciski zasilania 48 V DC i GND oraz wejście dla przycisku wywołania piętrowego oznaczone ERT/ERT. W praktyce wykonawczej oznacza to konieczność rozdzielenia w projekcie i na budowie trzech obszarów: doprowadzenia sieci LAN lub przygotowania WLAN; zapewnienia zasilania w zależności od wybranego trybu pracy; oraz doprowadzenia lokalnego obwodu przycisku wywołania piętrowego, jeżeli taki scenariusz jest wymagany funkcjonalnie.
Dokumentacja montażowa zwraca uwagę na orientację elementów instalacyjnych oznaczaną jako pozycja Oben/Top oraz na sposób ułożenia przewodu instalacyjnego w wolnej przestrzeni instalacyjnej, w tym na potrzebę uwzględnienia położenia wtyku sieciowego. Przy demontażu przewidziano mechanizm zatrzaskowy, a z punktu widzenia procedur serwisowych istotne jest, że przed wykonaniem przywrócenia ustawień fabrycznych w sytuacji całkowitego usunięcia urządzenia z instalacji, urządzenie powinno zostać usunięte z projektu platformy IQ.
Uruchomienie opisano jako realizowane na miejscu z wykorzystaniem aplikacji konfiguracyjnej, a dokumentacja wskazuje na konieczność bezpiecznego przechowywania kodu QR wykorzystywanego w procesie uruchomienia. W obszarze cyberbezpieczeństwa montażowego producent zaleca, aby w instalacjach LAN komponenty sieciowe lokować w obszarze chronionym w celu ograniczenia ryzyka nieautoryzowanego dostępu i manipulacji, co w praktyce powinno przełożyć się na decyzje projektowe dotyczące lokalizacji switchy PoE, punktów dystrybucyjnych i dostępu do szaf teletechnicznych.
W wariancie WLAN należy przyjąć, że jakość połączenia zależy od warunków radiowych w miejscu montażu; producent wskazuje typowe źródła zakłóceń w paśmie 2,4 GHz oraz dopuszcza stosowanie repeatera w przypadku problemów wynikających ze zbyt słabego sygnału. W diagnostyce problemów wskazywane są kwestie emisji SSID, poprawności hasła, wyboru właściwej sieci oraz ewentualnych mechanizmów bezpieczeństwa po stronie routera, które mogą blokować logowanie nowych urządzeń.
Ograniczenia, warunki stosowania i typowe błędy wdrożeniowe
IQ Indoor jest przeznaczone do stosowania w suchych pomieszczeniach wewnętrznych, co bezpośrednio ogranicza dopuszczalne lokalizacje montażu i eliminuje zastosowania w strefach narażonych na oddziaływanie wilgoci typowe dla przestrzeni półotwartych. W ujęciu montażowym istotne jest utrzymanie właściwej orientacji elementów montażowych oraz prawidłowe ułożenie przewodu w przestrzeni instalacyjnej, ponieważ błędy w tym obszarze mogą skutkować naprężeniami na złączu sieciowym lub problemami z domknięciem urządzenia na płycie montażowej.
W warstwie sieciowej i uruchomieniowej typowym źródłem problemów wdrożeniowych jest nieuwzględnienie konsekwencji wyboru WLAN dla stabilności transmisji oraz dla procedur diagnostycznych. Producent zwraca uwagę, że wyniki pomiarów wykonanych smartfonem nie muszą być wprost miarodajne dla urządzenia stacjonarnego zamontowanego na ścianie, a na jakość WLAN wpływają przeszkody, charakterystyka anten urządzeń oraz zakłócenia w paśmie radiowym; w takich przypadkach należy przewidywać działania infrastrukturalne, w tym korektę lokalizacji punktu dostępowego lub zastosowanie repeatera zgodnie z zaleceniami producenta.
W obszarze serwisowym należy rozróżnić przywrócenie ustawień fabrycznych od logicznego usunięcia urządzenia z projektu systemu, ponieważ dokumentacja wskazuje wymóg usunięcia urządzenia z projektu platformy IQ przed resetem fabrycznym w scenariuszu całkowitego wycofania z instalacji. Sama procedura resetu wymaga zachowania sekwencji czasowej związanej z miganiem diody statusu, co w praktyce instalacyjnej warto uwzględnić w instrukcji uruchomienia i przekazania do obsługi serwisowej.
Parametry techniczne istotne dla projektu
IQID-0 IQ Indoor jest właściwym wyborem dla projektów, w których przewiduje się stację wewnętrzną wideo systemu Siedle IQ z lokalną obsługą rozmowy, podglądu i funkcji otwierania drzwi oraz z możliwością pracy zarówno w architekturze LAN z zasilaniem PoE, jak i w architekturze WLAN przy zasilaniu zewnętrznym. W ujęciu doboru dla projektanta kryteriami rozstrzygającymi są dostępność okablowania strukturalnego w miejscu montażu, możliwość zapewnienia źródła PoE klasy 802.3af, potrzeba doprowadzenia obwodu wywołania piętrowego oraz warunki środowiskowe montażu w suchych wnętrzach w zakresie temperatur określonych dla urządzenia. Dla instalatora kluczowe jest zachowanie zaleceń montażowych i orientacji płyty, prawidłowe przygotowanie przyłączy RJ-45, 48 V DC i ERT/ERT oraz konsekwentne podejście do uruchomienia z użyciem aplikacji konfiguracyjnej i zabezpieczenia danych uruchomieniowych wymaganych w procesie konfiguracji.
