IQDM-0 IQ Door Stacja bramowa wideo dla 4 lub 6 lokali

IQ Door (IQDM-0) Stacja bramowa wideo

Identyfikacja urządzenia i jego rola w systemie komunikacji drzwiowej

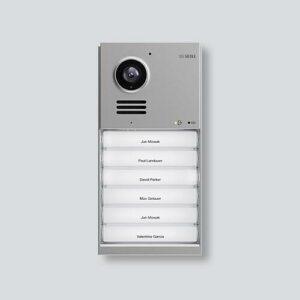

IQDM-0 IQ Door jest stacją bramową wideo do montażu natynkowego, przeznaczoną do systemu Siedle IQ i wyposażoną w 4 lub 6 przycisków wywołania. Urządzenie stanowi punkt wejściowy systemu komunikacji drzwiowej, realizując wywołanie lokalu oraz transmisję audio i wideo, a w warstwie instalacyjnej zapewnia interfejs sieciowy oraz wyjście przekaźnikowe do sterowania funkcją otwierania drzwi.

Zastosowanie w praktyce projektowej

IQDM-0 ma uzasadnienie projektowe w obiektach, w których jedna stacja bramowa ma obsłużyć kilka niezależnych lokali i konieczne jest rozdzielenie wywołań na 4 lub 6 adresatów bez rozbudowy frontu wejściowego o dodatkowe moduły wywoławcze. Typowym kontekstem są niewielkie budynki wielorodzinne, segmenty w zabudowie szeregowej z jednym wejściem wspólnym lub obiekty usługowe z kilkoma strefami użytkowania, w których wymagane jest jednoznaczne przypisanie przycisku do lokalu. Z perspektywy doboru istotne jest, że urządzenie jest elementem systemu Siedle IQ i pracuje w architekturze opartej o łączność sieciową, w której sposób podłączenia i zasilania zależy od przyjętego trybu pracy LAN albo WLAN.

W praktyce projektowej kluczowe jest rozdzielenie decyzji na trzy warstwy: mechanika i ekspozycja zewnętrzna, infrastruktura zasilania oraz infrastruktura sieciowa. Mechanicznie jest to urządzenie do montażu natynkowego, co upraszcza wdrożenie w modernizacjach i w sytuacjach, w których nie przewidziano wnęk i puszek podtynkowych. Dla warstwy sieciowej wybór LAN lub WLAN determinuje nie tylko okablowanie, ale też wymagania dla jakości transmisji, ponieważ w systemach wideo parametry łącza przekładają się bezpośrednio na stabilność strumieni audio i wideo. W przypadku WLAN producent wskazuje minimalne wymagania dla stabilnej pracy systemu, co powinno zostać uwzględnione już na etapie koncepcji rozmieszczenia routera i oceny zasięgu w strefie wejścia.

ObszarWymagania / opis wdrożeniowy
Łączność i siećKomunikacja w systemie odbywa się przez LAN (Ethernet RJ-45 10/100 Mbit/s) lub WLAN. Dokumentacja dla IQ Door wskazuje obsługę WLAN w pasmach 2,4 GHz (Wi-Fi 4 / IEEE 802.11n) oraz 5 GHz (Wi-Fi 5 / IEEE 802.11ac). Wybór trybu łączności należy uwzględnić na etapie projektu, ponieważ determinuje sposób doprowadzenia infrastruktury w strefie wejścia.
ZasilanieZasilanie urządzenia jest realizowane napięciem 48 V DC. W trybie LAN dopuszczone jest zasilanie PoE zgodnie z IEEE 802.3af lub zasilanie zewnętrzne 48 V DC zgodnie ze schematami przyłączeń producenta. W scenariuszu WLAN zasilanie jest realizowane niezależnie od transmisji danych, co wymaga przewidzenia osobnego toru zasilania 48 V DC.
Montaż mechanicznyMontaż natynkowy na płycie montażowej. Wymagana jest właściwa orientacja montażowa urządzenia oraz prowadzenie przewodów zgodnie z przewidzianą strefą wejścia do płyty bazowej. Zalecana wysokość montażu odnosi się do osi kamery i wynosi ok. 1,60 m.
Mocowanie i osprzętDo montażu ściennego należy dobrać elementy mocujące zgodnie z wymaganiami producenta dla wkrętów (co najmniej 25 mm długości i co najmniej 3 mm średnicy) oraz z uwzględnieniem warunków konstrukcyjnych podłoża. Sposób mocowania i prowadzenia przewodów powinien być dopasowany do warunków strefy wejścia oraz do zachowania właściwego osadzenia urządzenia na płycie.
Oznaczenia przyciskówWariant IQDM-0 jest przeznaczony do obsługi 4 lub 6 lokali. Dokumentacja przewiduje obsługę wkładek opisowych przycisków od strony frontu, co upraszcza dostosowanie oznaczeń do numeracji lokali podczas uruchomienia oraz zmian w eksploatacji.
UruchomienieUruchomienie na miejscu jest realizowane z wykorzystaniem aplikacji Config App. W przypadku konfiguracji WLAN dokumentacja opisuje czasową aktywację interfejsu WLAN przez dłuższe przytrzymanie najniższego przycisku wywołania; interfejs WLAN pozostaje aktywny przez 5 minut.
Reset i wycofanieReset do ustawień fabrycznych jest realizowany przyciskiem reset zgodnie z sekwencją czasową potwierdzaną sygnalizacją LED. Jeżeli urządzenie ma zostać całkowicie usunięte z systemu, dokumentacja wymaga wcześniejszego usunięcia go z projektu platformy IQ.
Zwolnienie drzwi i odłączanieStacja udostępnia zaciski wyjścia przekaźnikowego do sterowania funkcją zwolnienia drzwi; sposób zasilenia elementu wykonawczego wynika z przyjętego układu i powinien odpowiadać schematom producenta. Dla urządzeń z podłączeniem stałym dokumentacja wymaga zapewnienia odpowiedniego środka odłączającego w instalacji.

Funkcje użytkowe i logika obsługi

Logika użytkowa IQDM-0 opiera się na wywołaniu realizowanym z poziomu przycisków stacji bramowej oraz na dwukierunkowej komunikacji audio i transmisji obrazu wideo. Warstwa audio wykorzystuje kodek G.722, a urządzenie ma głośnik z regulowaną głośnością rozmowy oraz mikrofon elektretowy.

Warstwa wideo bazuje na przetworniku CMOS 1/2.7 o rozdzielczości 1920 × 1080 i obrazie w formacie 16:9, a transmisja wideo jest realizowana z użyciem H.264 oraz MJPEG. Dla warunków o zmiennym oświetleniu producent wskazuje szeroki zakres dynamiki WDR oraz automatyczne przełączanie trybu dziennego i nocnego True Day/Night, a także zintegrowane doświetlenie podczerwienią. Z punktu widzenia użytkownika oznacza to przewidywalne zachowanie obrazu w typowych warunkach wejściowych, pod warunkiem spełnienia wymagań dotyczących montażu kamery i unikania niekorzystnych sytuacji oświetleniowych.

Sterowanie funkcją otwierania drzwi jest realizowane przez wyjście przekaźnikowe o styku normalnie otwartym. Po stronie stacji bramowej przewidziano również sygnalizację LED stanu połączenia i otwarcia drzwi oraz podświetlenie tabliczek z nazwiskami przy przyciskach wywołania, co ma znaczenie zarówno w eksploatacji, jak i podczas uruchomienia oraz diagnostyki podstawowych stanów.

Wymagania instalacyjne i uruchomienie

IQDM-0 przewiduje dwa tryby pracy w zakresie łączności i zasilania: LAN z zasilaniem PoE oraz WLAN z zasilaniem zewnętrznym. Dla LAN urządzenie udostępnia interfejs RJ-45 10/100 Mbit/s, a zasilanie w trybie PoE jest zgodne z IEEE 802.3af (klasa 0) przy napięciu 48 V DC. W trybie WLAN karta produktu wskazuje obsługę 2,4 GHz (Wi-Fi 4 / IEEE 802.11n) oraz 5 GHz (Wi-Fi 5 / IEEE 802.11ac), natomiast dokument dotyczący WLAN dla Siedle IQ formułuje wymagania projektowe dla routera w oparciu o pasmo 2,4 GHz i standard Wi-Fi 4, z szyfrowaniem WPA2 oraz minimalną przepustowością 20 Mbit/s przy założeniu wysyłania po stronie stacji bramowej i pobierania po stronie stacji wewnętrznych.

Montaż mechaniczny jest realizowany na płycie montażu ściennego, a producent wskazuje zalecaną wysokość montażu około 1,60 m do osi kamery. Wymagane jest zachowanie orientacji montażowej określonej jako góra, a wprowadzenie przewodu powinno być zaplanowane w dolnej części płyty podstawy. Dla montażu ściennego określono minimalne parametry wkrętów: długość co najmniej 25 mm i średnica 3 mm, przy uwzględnieniu warunków budowlanych podłoża.

Z perspektywy uruchomienia dokumentacja przewiduje konfigurację na miejscu z użyciem aplikacji Config App. Dla scenariuszy WLAN aktywacja trybu WLAN na czas uruchomienia jest realizowana z poziomu stacji bramowej przez przytrzymanie najniższego przycisku wywołania przez 6 sekund; potwierdzeniem jest miganie pola przycisków, a WLAN pozostaje aktywne przez 5 minut. Procedura resetu fabrycznego jest opisana jako naciśnięcie i przytrzymanie przycisku reset przez co najmniej 10 sekund do momentu migania STATUS LED na żółto, następnie zwolnienie w ciągu 3 sekund i ponowne naciśnięcie; zakończenie resetu jest sygnalizowane świeceniem STATUS LED na żółto przez 2 sekundy.

W okablowaniu funkcjonalnym urządzenie przewiduje wyjście przekaźnikowe opisane jako Tö, Tö dla obwodu otwierania drzwi. W schematach przyłączeń pokazano wariant z zasilaniem poprzez przełącznik PoE oraz wariant z zasilaniem poprzez zewnętrzny zasilacz 48 V DC, a dla obciążenia obwodu otwierania drzwi wskazano zasilanie 12 V AC z minimalną impedancją 20 Ω. Te założenia należy odnieść do doboru elementów wykonawczych i sposobu zasilania elektrozaczepu lub innego elementu wykonawczego, tak aby spełnić parametry obciążenia styków przekaźnikowych.

Ograniczenia, warunki stosowania i typowe błędy wdrożeniowe

W zakresie montażu wideo producent jednoznacznie wskazuje sytuacje, których należy unikać: bezpośrednie światło pod kątem do obiektywu, bezpośrednie nasłonecznienie, tło o bardzo dużej jasności, silnie odbijające powierzchnie naprzeciw kamery oraz oprawy i źródła światła w kadrze lub w pobliżu osi optycznej. W praktyce projektowej oznacza to konieczność weryfikacji usytuowania stacji względem przeszkleń, opraw fasadowych i dominujących kierunków słońca, ponieważ nawet przy funkcjach WDR i automatyce dzień/noc błędne położenie urządzenia prowadzi do pogorszenia użyteczności obrazu.

W obszarze sieciowym typowym błędem jest traktowanie WLAN jako równoważnego substytutu LAN bez weryfikacji realnych warunków radiowych w stałym punkcie montażu. Producent wskazuje, że sieci przewodowe z reguły oferują większą stabilność transmisji niż WLAN, a przy WLAN zaleca spełnienie minimalnych wymagań przepustowości i pracy w paśmie 2,4 GHz przy szyfrowaniu WPA2. Jednocześnie zwraca uwagę, że dobry wynik pomiaru z telefonu w danym miejscu nie musi przekładać się na tożsamy poziom łączności urządzenia zamontowanego na ścianie, a źródła zakłóceń w paśmie 2,4 GHz mogą obejmować urządzenia takie jak kuchenki mikrofalowe, elektroniczne nianie czy głośniki Bluetooth. W konsekwencji, jeżeli w projekcie zakłada się WLAN, należy traktować ocenę zasięgu i interferencji jako element krytyczny wdrożenia oraz przewidzieć możliwość zastosowania wzmacniania sygnału przez repeater, jeśli warunki tego wymagają.

Po stronie bezpieczeństwa instalacyjnego producent wskazuje na konieczność montażu elementów sieciowych w strefie chronionej przed nieuprawnionym dostępem oraz na konieczność przechowywania kodu QR do uruchomienia w bezpiecznym miejscu, bez umieszczania go na urządzeniu. Błędem wdrożeniowym jest również wykonanie resetu fabrycznego bez właściwej procedury usunięcia urządzenia z projektu, jeżeli jest ono całkowicie wyprowadzane z systemu, ponieważ dokumentacja wymaga usunięcia urządzenia z projektu platformy przed resetem.

W obszarze montażu mechanicznego typowe problemy wynikają z pominięcia orientacji montażowej góra, z nieprawidłowego prowadzenia przewodu w strefie wejścia do płyty podstawy oraz z doboru mocowań niedostosowanych do podłoża. Ponieważ urządzenie jest przeznaczone do montażu natynkowego na elewacji lub w strefie zewnętrznej, należy konsekwentnie utrzymać wymogi dotyczące sposobu mocowania i szczelności wynikające z konstrukcji oraz nie wprowadzać zmian w prowadzeniu przewodów, które mogłyby pogorszyć warunki pracy uszczelnień

Parametry techniczne istotne dla projektu

ParametrWartość
Zasilanie48 V DC
PoEIEEE 802.3af (PoE class 0)
Prąd roboczymaks. 270 mA
Interfejsy komunikacyjneLAN: RJ-45, 10/100 Mbit/s; WLAN: 2,4 GHz (Wi-Fi 4 / IEEE 802.11n) oraz 5 GHz (Wi-Fi 5 / IEEE 802.11ac)
WideoPrzetwornik CMOS 1/2,7 cala; 1920 × 1080; format 16:9; kąt pokrycia poziom/pion ok. 140°/70°; kodeki H.264 i MJPEG; WDR; automatyczne przełączanie dzień/noc (True Day/Night); zintegrowane oświetlenie IR
AudioKodek G.722; mikrofon elektretowy; regulacja głośności rozmowy
Stopień ochronyIP54
Temperatura pracyod −20 °C do +55 °C
Wymiary110 × 226 × 37,5 mm
Wyjście zwolnienia drzwiZestyk normalnie otwarty; 15 V AC lub 30 V DC; do 2 A

Wyjście do sterowania zwolnieniem drzwi jest zrealizowane jako zestyk normalnie otwarty o parametrach 15 V AC lub 30 V DC przy prądzie do 2 A, co należy uwzględnić przy doborze elementu wykonawczego oraz sposobu separacji i zasilania obwodu wykonawczego w instalacji.

IQDM-0 IQ Door jest właściwym wyborem w projektach, w których wymagane jest pojedyncze, natynkowe stanowisko wejściowe z obsługą 4 lub 6 lokali oraz z funkcjami komunikacji audio-wideo i sterowania otwieraniem drzwi przez styk przekaźnikowy. Dla projektanta kluczowe kryteria doboru obejmują decyzję o trybie LAN z PoE albo WLAN z zasilaniem zewnętrznym, zapewnienie właściwych warunków oświetleniowych dla kamery oraz zaplanowanie infrastruktury sieciowej w sposób ograniczający ryzyko zakłóceń i utraty stabilności transmisji. Dla instalatora krytyczne są poprawne wykonanie montażu z zachowaniem zalecanej wysokości i orientacji, dobór mocowań zgodnie z wymaganiami, prawidłowe wprowadzenie przewodów oraz uruchomienie z użyciem Config App, z uwzględnieniem procedur aktywacji WLAN na czas konfiguracji i procedury resetu fabrycznego przewidzianej przez producenta.
