IQ Set Wi-Fi Zestaw Wi-Fi
IQ Set Wi-Fi Zestaw Wi-Fi: stacja bramowa, monitor, zasilacz sieciowy
Identyfikacja urządzenia i jego rola w systemie komunikacji drzwiowej

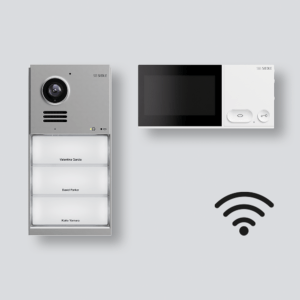

IQSW-0 IQ Set Wi-Fi jest zestawem startowym systemu Siedle IQ przeznaczonym do zastosowań modernizacyjnych w istniejących budynkach. W skład zestawu wchodzi stacja bramowa wideo IQ Door, stacja wewnętrzna wideo IQ Indoor z wyświetlaczem 10,9 cm (4,3 cala) oraz zasilacz sieciowy PSH04P10048MGEB; zestaw realizuje podstawową komunikację drzwiową w architekturze IP z transmisją w sieci WLAN, obejmując wywołanie, rozmowę, podgląd obrazu i sterowanie otwarciem drzwi.
Zastosowanie w praktyce projektowej
IQ Set Wi-Fi jest uzasadnionym wyborem tam, gdzie wykonanie lub doprowadzenie infrastruktury przewodowej LAN/PoE do punktu drzwiowego jest utrudnione na etapie modernizacji i wymagana jest integracja stacji bramowej oraz wewnętrznej w ramach jednej, spójnej platformy urządzeń Siedle IQ. W praktyce projektowej oznacza to, że trasa kablowa do drzwi może być ograniczona do zasilania i połączeń lokalnych, a transmisja audio/wideo oraz sygnalizacja wywołań realizowane są w sieci WLAN, której parametry i stabilność stają się elementem krytycznym projektu.
W scenariuszach typowych dla budynków istniejących istotne jest zaplanowanie lokalizacji routera lub punktu dostępowego oraz weryfikacja warunków propagacji sygnału w miejscu montażu urządzeń. Producent zwraca uwagę, że pomiar jakości sieci Wi-Fi smartfonem ma charakter orientacyjny i nie przesądza o identycznej jakości połączenia dla urządzeń stacjonarnych zamontowanych na ścianie, co należy uwzględnić w doborze lokalizacji, ewentualnych wzmacniaczy zasięgu oraz w ocenie ryzyka zakłóceń w paśmie 2,4 GHz.
Funkcje użytkowe i logika obsługi
Zestaw zapewnia funkcje użytkowe komunikacji drzwiowej obejmujące inicjację wywołania ze stacji bramowej, prowadzenie rozmowy oraz podgląd obrazu na stacji wewnętrznej, a także realizację komendy otwarcia drzwi. W logice systemu elementem wykonawczym dla sterowania dostępem jest wyjście przekaźnikowe stacji bramowej przeznaczone do sterowania np. elektrozaczepem; parametry zestyków są określone w dokumentacji.
Po stronie stacji wewnętrznej IQ Indoor przewidziano obsługę z poziomu urządzenia, w tym funkcję wyciszenia sygnalizacji wywołania ze wskazaniem stanu, regulację głośności oraz przycisk funkcyjny wykorzystywany m.in. do otwierania drzwi; dokumentacja przewiduje również rozróżnianie wywołań z drzwi i z piętra, co jest istotne w instalacjach z przyciskiem wywołania piętrowego podłączanym do dedykowanych zacisków wejściowych.
W zakresie funkcji zależnych od łączności internetowej producent opisuje rozszerzony zakres funkcji platformy IQ oraz wykorzystanie aplikacji Siedle przy aktywnym połączeniu internetowym, przy czym dla aplikacji wskazano poziom usług 95% oraz informację licencyjną obejmującą dwie licencje w zestawie; są to elementy, które w projekcie należy traktować jako część warstwy eksploatacyjnej, a nie warunek działania lokalnej komunikacji drzwiowej.
Wymagania instalacyjne i uruchomienie
Podstawą poprawnego wdrożenia jest rozdzielenie zagadnień zasilania i transmisji. Urządzenia systemu Siedle IQ pracują z napięciem 48 V DC i w wariantach przewodowych mogą być zasilane PoE zgodnie z 802.3af; w przypadku IQ Set Wi-Fi przewidziano zasilacz sieciowy zasilany z 230 V AC, który zapewnia zasilanie 48 V DC dla urządzeń, a stacja bramowa i wewnętrzna realizują łączność w WLAN. W projektowaniu i wykonawstwie należy uwzględnić, że prace przy urządzeniach elektrycznych mogą być wykonywane wyłącznie przez uprawnionego elektryka.
Warstwa sieciowa WLAN wymaga świadomego podejścia instalatorskiego. Producent zaleca stabilne połączenie WLAN i podaje wymagania dla routera w kontekście niezawodnego działania systemu, w tym minimalną przepustowość 20 Mbit/s, pracę w paśmie 2,4 GHz, obsługę Wi-Fi 4 (802.11n) oraz szyfrowanie WPA2. Lokalizacja routera powinna być możliwie centralna i możliwie nieprzesłonięta, a przeszkody takie jak grube ściany, elementy metalowe czy obiekty wypełnione wodą mogą istotnie pogarszać jakość sygnału; w sytuacjach granicznych dopuszcza się zastosowanie repeatera w celu wzmocnienia sygnału. Źródła zakłóceń, takie jak kuchenki mikrofalowe, elektroniczne nianie czy głośniki Bluetooth, mogą wpływać na stabilność sieci, szczególnie w paśmie 2,4 GHz.
Uruchomienie przewidziano jako realizowane na miejscu z użyciem aplikacji Config. Dla stacji bramowej przewidziano procedurę aktywacji WLAN na czas uruchomienia poprzez przytrzymanie przez 6 sekund najniższego przycisku wywołania, co skutkuje aktywacją sieci WLAN przez 5 minut; jest to istotne operacyjnie, ponieważ determinuje sposób zestawienia połączenia konfiguracyjnego w trakcie wdrożenia. Dla stacji wewnętrznej analogicznie przewidziano uruchomienie na miejscu z użyciem aplikacji Config. W dokumentacji pojawia się również wymóg bezpiecznego przechowywania kodu QR na czas uruchomienia i nieumieszczania go na urządzeniu.
W zakresie montażu należy rozróżnić część zewnętrzną i wewnętrzną. Stacja bramowa IQ Door jest przeznaczona do montażu natynkowego; przy instalacjach wideo producent wskazuje, aby unikać sytuacji pogarszających jakość obrazu, takich jak bezpośrednie światło padające w obiektyw, bezpośrednie nasłonecznienie, bardzo jasne tło czy silnie odbijające powierzchnie naprzeciw kamery. Stacja wewnętrzna IQ Indoor jest przeznaczona do montażu naściennego lub wpuszczanego w podwójnej puszce przyłączeniowej, a zalecana wysokość montażu odnosi się do poziomu wzroku i wynosi około 1,60 m do wysokości wyświetlacza; dokumentacja ogranicza stosowanie do suchych wnętrz oraz zwraca uwagę na ryzyko uszkodzeń ESD przy bezpośrednim kontakcie z płytką drukowaną.
Ograniczenia, warunki stosowania i typowe błędy wdrożeniowe
W środowisku WLAN ograniczeniem funkcjonalnym jest zależność jakości transmisji od warunków radiowych oraz konfiguracji sieci. Typowym źródłem problemów jest zbyt słaby lub niestabilny sygnał w miejscu montażu urządzeń; producent wskazuje wprost na potrzebę weryfikacji siły sygnału i prędkości transmisji w obu kierunkach oraz dopuszcza zastosowanie repeatera przy niedostatecznym zasięgu, z zaleceniem jego właściwego umiejscowienia. Kolejną grupą błędów wdrożeniowych są ustawienia routera uniemożliwiające logowanie nowych urządzeń, w tym aktywne mechanizmy bezpieczeństwa takie jak blokada logowania dla nowych urządzeń lub filtr MAC, a także brak rozgłaszania nazwy sieci (SSID), co utrudnia wykrycie sieci w aplikacji konfiguracyjnej.
W praktyce instalatorskiej krytyczne jest również zachowanie spójności procedur konfiguracyjnych oraz zarządzania urządzeniami w ramach platformy IQ. Dokumentacja przewiduje scenariusz, w którym przed wykonaniem przywrócenia ustawień fabrycznych urządzenie powinno zostać usunięte z projektu platformy IQ, jeżeli ma zostać całkowicie wycofane z instalacji; pominięcie tej czynności może prowadzić do problemów administracyjnych w późniejszym zarządzaniu systemem. Dodatkowo należy uwzględnić, że dla stacji bramowej aktywacja WLAN na potrzeby uruchomienia jest czasowa, co bywa źródłem błędów w terenie, jeśli procedura konfiguracji nie zostanie przeprowadzona w przewidzianym oknie czasowym.
Po stronie montażu wideo typowe błędy dotyczą lokalizacji stacji bramowej względem oświetlenia i tła sceny, co może pogarszać użyteczność podglądu. W przypadku stacji wewnętrznej ryzykiem wykonawczym jest instalacja w strefach narażonych na wilgoć lub nieprzestrzeganie zaleceń montażowych dotyczących wysokości i sposobu prowadzenia przewodów w przestrzeni instalacyjnej, co może utrudniać prawidłowe osadzenie urządzenia na płycie montażowej oraz dostęp serwisowy.
Parametry techniczne istotne dla projektu
Parametry toru zwolnienia drzwi należy uwzględnić przy doborze elementu wykonawczego oraz sposobu zasilania i separacji obwodu wykonawczego w instalacji, zgodnie z przyjętą architekturą połączeń i schematami producenta.
IQSW-0 IQ Set Wi-Fi jest właściwym wyborem dla projektanta i instalatora w sytuacjach modernizacji istniejących obiektów, gdy wymagane jest zestawienie kompletnej komunikacji drzwiowej w ramach systemu Siedle IQ bez konieczności doprowadzania przewodowego LAN/PoE do punktu drzwiowego, przy jednoczesnym zapewnieniu zasilania z sieci 230 V AC poprzez dedykowany zasilacz. Kryteriami doboru powinny być możliwość spełnienia warunków środowiskowych dla stacji bramowej i wewnętrznej, przewidywana stabilność sieci WLAN w miejscu montażu wraz z właściwą konfiguracją routera oraz poprawne zaprojektowanie i wykonanie toru sterowania elementem wykonawczym otwarcia drzwi w zakresie dopuszczalnych parametrów zestyku.
